Этот продукт не упаковывается в течение 100 штук, не является предметом переговоров и не более 100 штук почтовых отправлений.

Материнская плата на основе EP4CE6/E10, запущенная командой FPGA в 2016 году, была одобрена большим количеством корпоративных клиентов. До сих пор более 20 предприятий были применены к своей продукции партиями, и хорошие отзывы. Все больше и больше клиентов используют системную плату для проектирования, FPGA chip resources, Отзывы клиентов EP4CE10 постепенно не могут удовлетворить их потребности в применении. Мы надеемся, что будет материнская плата, совместимая с EP4CE6 и EP4CE22, чтобы они могли проектировать свои собственные продукты, не беспокоясь о стоимости и емкости ресурсов. Вопрос.

2018, FPGA запустил базовую плату FPGA, совместимую с 4 моделями-AC608

Технология Wuhan Core Circuit Constant разработала базовую плату, которая может быть совместима с четырьмя типами чипов FPGA, EP4CE6, EP4CE10, EP4CE15, EP4CE22 и 256 футов BGA упакованных чипов FPGA. Когда клиенты используют его, они могут хорошо спроектировать заднюю панель, который может выбрать основную плату чипа, которая может удовлетворить требования проекта в соответствии с проектными ресурсами, когда проект наконец введен в производство. Это может уменьшить риск продукта, введенного в производство и обеспечить возможность для более позднего повышения функции системы.

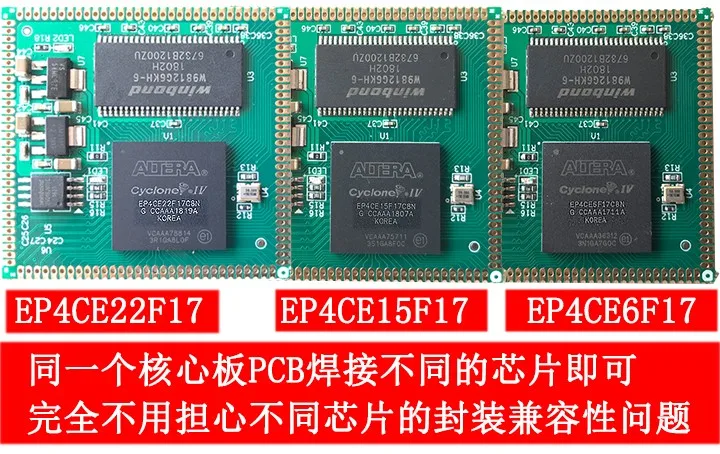

AC608 модель FPGA основная плата, плата 128 Мбит SDRAM, 16 Мбит SPI флэш-память, 3,3 В одиночный источник питания, штамп отверстие ряд иглы двойной режим подключения. Есть четыре модели EP4CE22F17C8, EP4CE15F17C8, EP4CE10F17C8 и EP4CE6F17C8.

EP4CE22F17C8 является чипом FPGA 22KLE, в сочетании с памятью SDRAM, очень подходит для приложений на базе NIOS II.

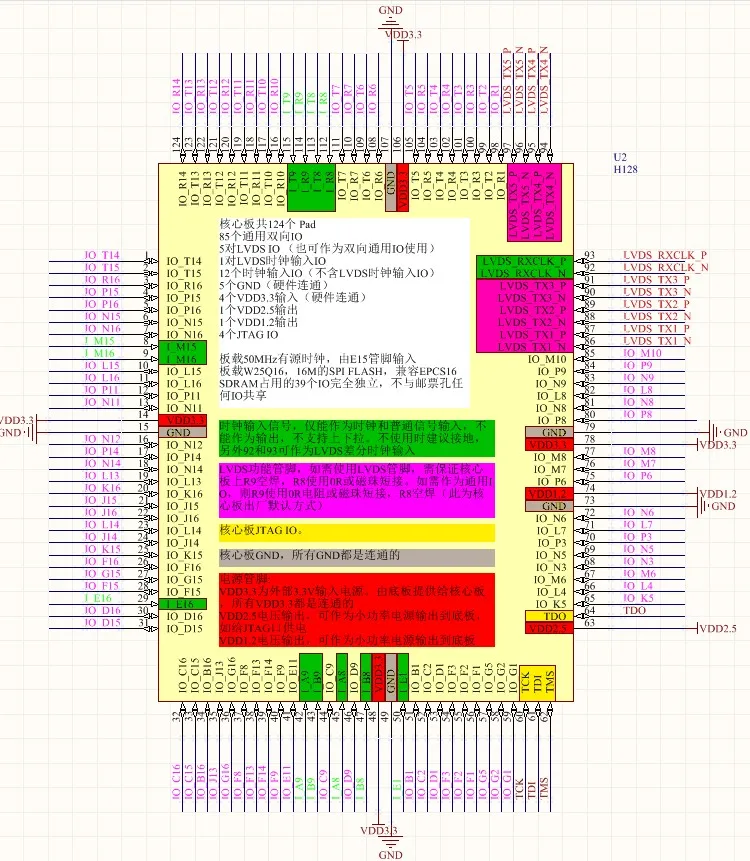

Обзор основной платы:

• 85 общее двунаправленное IO
• 5 для LVDS IO (также используется в качестве двунаправленного общего IO)
• 1 вход часов в LVDS IO
• 12 часов ввода IO (за исключением LVDS ввода часов IO)
• 5 GND (Аппаратное подключение)
• 4 входа VDD3.3 (Аппаратное подключение)
• 1 выход VDD2.5
• 1 выход VDD1.2
• 4 JTAG IO

• Бортовой 50 МГц активные часы, вход от E15 pin
• Встроенная вспышка W25Q16, 16M SPI, совместима с EPCS16
• Встроенная память W9812G6HK-6 SDRAM, 128 Мбит
• 39 IO, занятые SDRAM, полностью независимы и не имеют никакого IO с отверстием для печати.
