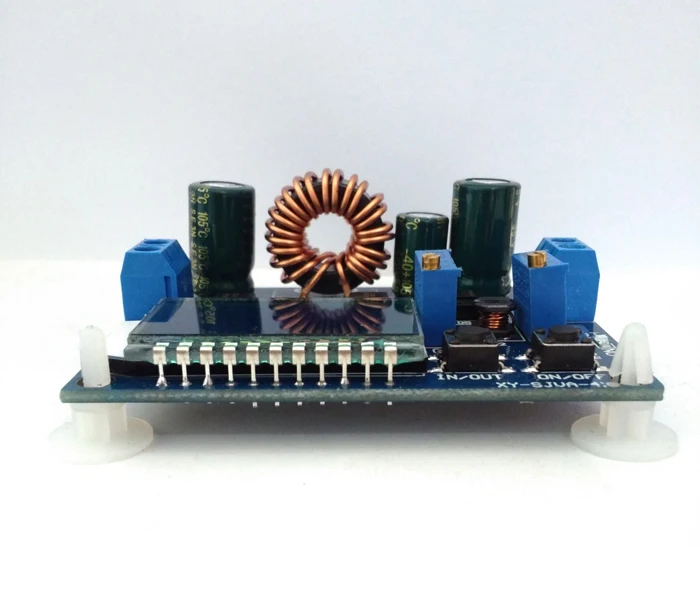

DC Автоматический преобразователь напряжения CC CV модуль питания 0 5 30 в 4A

DC Автоматический преобразователь напряжения CC CV модуль питания 0 5 30 в 4A

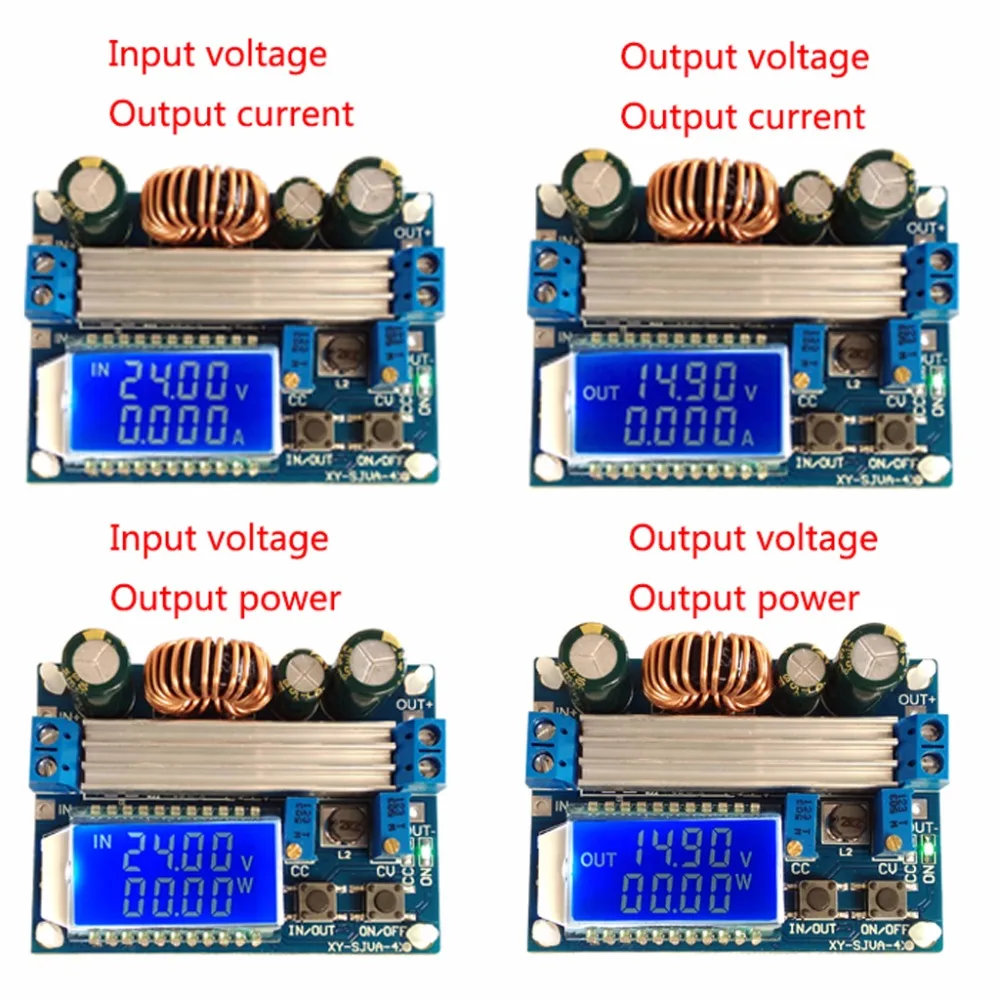

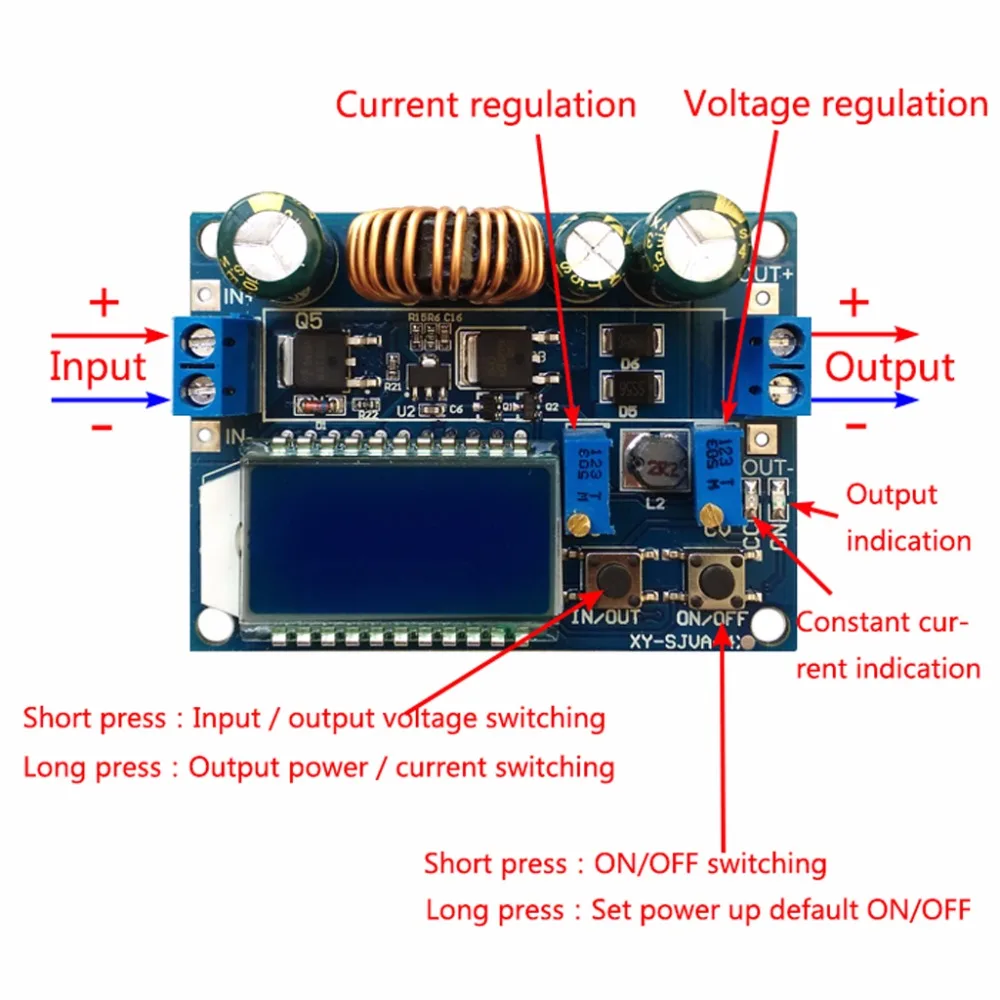

Входное и выходное напряжение ЖК-дисплея, выходная мощность тока;Входная защита от обратного хода, обратное соединение не горит;Может быть повышающим и понижающим, выходное напряжение 0,5-30 в, произвольное регулирование, ограничивающее силу тока 0-4A;Выход против вторжения, заряд батареи без дополнительных диодов анти-рефлюкса;Кнопка управления выходом вкл/выкл, и вы можете установить Включение или выключение по умолчанию;Восходящий и нисходящий чип, используемый в качестве основного контроллера, внешняя МОП-трубка 60 в 75 а в качестве переключателя, двойное выпрямление 60 в 5 А SS56 Шоттки, значение напряжения 60 в, превосходная на рынке неопытная программа XL6009 / LM2577 (значения давления множества устройств недостаточно, Значение давления МОП-трубки и диода Шоттки должно быть больше входного плюс значение входного напряжения);Небольшая пульсация на выходе, LC-фильтр;С радиатором отправляет модуль, поддерживающий изоляционную колонку. Технические характеристики:Входное напряжение: 5,5-30 в (входное напряжение 5 В, вы обычно можете добиться понижающего усиления, но значения напряжения и тока не являются точными; Менее 4,7 В, защита от понижания)Выходное напряжение: 0,5-30 вВыходной ток: длительная стабильная работа в 3 А, усиление тепла может достигать 4 аВыходная мощность: Натуральное охлаждение 35 Вт, рассеивание тепла для улучшения 50 ВтРазрешение дисплея напряжения: 0,05 ВРазрешение дисплея: 0,005aКПД преобразования: около 88%Непрерывный запуск: Да (очень мощный с запуском нагрузки, запуск может не пройти)Защита от обратного тока на входе: ДаЗащита от вторжения на выходе: ДаЗащита от короткого замыкания: ДаРабочая частота: 180 кГцРазмер: 6,6*4,8 см/2,6*1,89 дюйма Описание функций:Модуль имеет два кнопки входа/выключения, ВКЛ/ВЫКЛ: кнопка входа/выключения для отображения входного напряжения и выходного напряжения, длительное нажатие для переключения дисплея выходной мощности тока; кнопка включения/выключения включение или выключение, долгое нажатие кнопки включения или выключения питания на выходном состоянии по умолчанию включено или выключено.CC-ЭТО ПОТЕНЦИОМЕТР настроек тока, вращение по часовой стрелке может увеличить установленный ток, когда ток нагрузки достигает установленного тока, перейдите в состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правое CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе отображается индикатор выходного состояния, если выходное напряжение включено, в противном случае выключено.Как использовать:Используется как обычный модуль с повышением напряжения и защитой от перегрузки по току(1) Отрегулируйте потенциометр постоянного напряжения CV так, чтобы выходное напряжение достигло желаемого напряжения.(2) Измерьте выходной ток короткого замыкания с помощью токометра 10 А (Подключите два испытательных выводы непосредственно к выходному концу), И Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг предустановленного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток будет достигать 2 А, когда вы используете модуль. В тех случаях, когда ток достигает 2A, красный постоянное напряжение и постоянный ток светодиодный включен, в противном случае светодиодный выключен)Внимание: при использовании в этом состоянии могут наблюдаться падения напряжения 0 ~ 0,2 в из-за текущего резистора выборки на выходе. В то же время входные и выходные выводы могут иметь определенное линейное падение напряжения, это нормальное явление!4,2. Используется как зарядное устройствоБез функции постоянного тока модуля нельзя использовать для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства, приводящего к слишком большому току зарядки, это приводит к повреждению аккумулятора, поэтому в начале аккумулятора используется постоянная зарядка, Когда зарядка в определенной степени автоматически переключается назад на зарядку с постоянным напряжением.(1) определите плавающее напряжение и зарядный ток, для которых требуется перезаряжаемая батарея (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то плавающее напряжение составляет 4,2 в, а максимальный зарядный ток составляет 1C, ie 2200 мА)(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло напряжения холостого хода. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)(3) Измерьте выходной ток короткого замыкания с помощью токометра 10 А (напрямую Подключите два тестовых провода к выходной клемме), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достигал установленного значения тока заряда;(4) Подключите аккумулятор, зарядка.(Шаги 1, 2 и 3 следующие: источник питания для завершения ввода, выход не подключен к нагрузке батареи)Используется как светодиодный модуль драйвера постоянного тока(1) Убедитесь, что вам необходим рабочий ток светодиодный и максимальное рабочее напряжение;(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигало максимального рабочего напряжения светодиодный да.(3) с мультиметром 10 А Измерение тока на выходе ток короткого замыкания, при регулировке потенциометра постоянного тока таким образом, что выходной ток достигает конечного рабочего тока светодиодный да;(4) подключен светодиодный ОДУ, испытательному аппарату.(Шаги 1, 2 и 3 представлены ниже: Ввод мощности и вывод светодиодный да без нагрузки.)Примечание: Этот модуль предназначен для использования более 3 А и 35 Вт, пожалуйста, усилите тепло!Примечание:Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не против, прежде чем разместить заказИз-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка входит:1 автоматический преобразователь постоянного тока/понижающего преобразователя '
