Описание товара
Уважаемые покупатели, пожалуйста, напоминайте следующее:

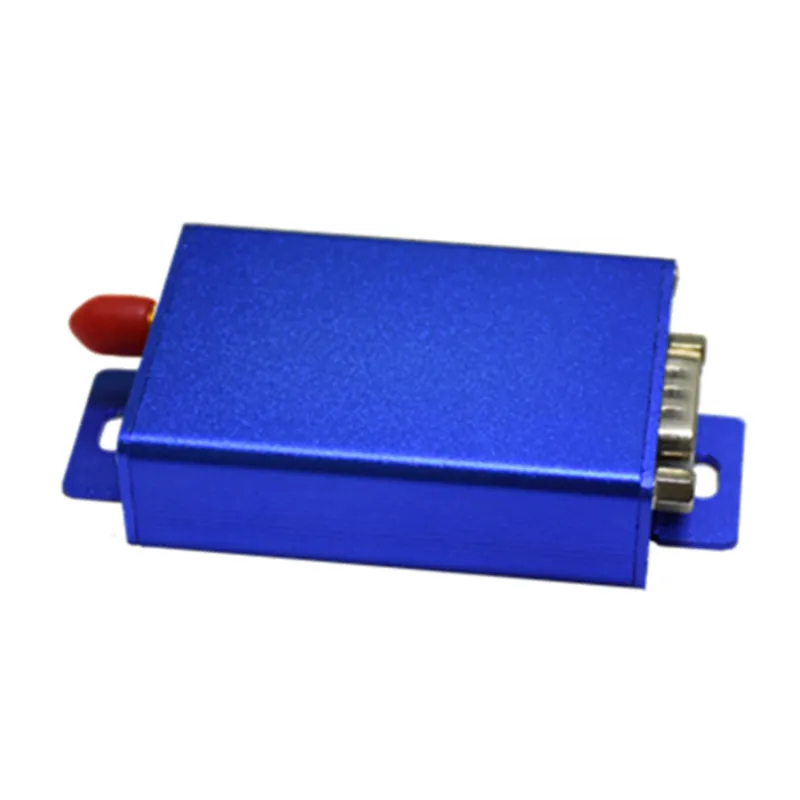

1. Посылка включает в себя 2шт радио модем данных, 2шт соединительный кабель, 2шт маленькая присоска антенна.
2. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,2400BPS,2 Вт, 5 в постоянного тока;
3. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;
4. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;
5. Скорость передачи данных и скорость передачи данных (последовательный) могут подтверждаться через программное обеспечение.
6. Если вам нужно 12 В, пожалуйста, сообщите мне после размещения заказа.
Характеристики:
1) Основные характеристики
2)Технические параметры:
Частотный диапазон |
136-174 МГц, 220-240 МГц, 410-470 МГц |
|
Стабильность частоты |
≤ ± 2,5ppm |
|
Мощность передачи |
2 Вт (33dBm) |
|
Модуляция |
GFSK/4GFSK |
|
Скорость передачи данных RF |
1200 ~ 4800bps |
|
Интерфейс |
RS232 и RS485(TTL по индивидуальному заказу) |
|
Источник питания |
5V @ 2A(8 ~ 36V на заводе) |
|
Формат данных интерфейса |
8E1/8N1/801 |
|
Расстояние передачи |
5 км в открытом и прозрачном воздухе, с максимальной мощностью, 5dBi антенна усиления, высота более 2 м, Скорость передачи данных о воздухе: 1200bps |
|
Чувствительность приема |
-123dBm @ 1200bps/118dBm @ 9600bps |
|
Полоса пропускания канала |
10 кГц @ 1200bps/25 кГц @ 9600bps |
|
Рабочая температура |
-40 ℃ ~ 80 ℃ (промышленный класс) |
|
Рабочая влажность |
От 10% до 90% относительной влажности, без конденсации |
|
Ток выбросов |
≤ 1500ма |
|
Ток приема |
≤ 50 мА |
|
Размер (Д/Ш/В) |
86X45X20 мм |
|
Вес (г) |
≤ 80 г |
3) Размер
4) определения контактов
|
Булавки |
XZ-DT25-L1/2/4e |
Примечание |
DB9 Мужской Разъем |
1 |
VCC (+ 5 В) |
5 ~ 36 В под заказ |
2 |
RS-232/RXD |
|
|
3 |
RS-232/TXD |
|
|
4 |
GND |
Заземление источника питания |
|
5 |
AGND |
Сигнал заземления |
|
6 |
RS-485/A |
|
|
7 |
RS-485/B |
|
|
8 |
SET_EN (включить набор) |
|
|
9 |
SQ (индикатор сигнала приема) |
|
5)Рабочая частота
Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.
Канал (1234) |
XZ-DT25-L1E |
XZ-DT25-L2E |
XZ-DT25-L4E |
0(0000) |
156,025 МГц |
230,025 МГц |
430,025 МГц |
1(0001) |
140,025 МГц |
221,025 МГц |
410,025 МГц |
2(0010) |
142,025 МГц |
223,025 МГц |
414,025 МГц |
3(0011) |
144,025 МГц |
224,025 МГц |
418,025 МГц |
4(0100) |
146,025 МГц |
225,025 МГц |
422,025 МГц |
5(0101) |
148,025 МГц |
226,025 МГц |
426,025 МГц |
6(0110) |
150,025 МГц |
227,025 МГц |
434,025 МГц |
7(0111) |
152,025 МГц |
228,025 МГц |
437,025 МГц |
8(1000) |
154,025 МГц |
229,025 МГц |
441,025 МГц |
9(1001) |
158,025 МГц |
231,025 МГц |
445,025 МГц |
10(1010) |
160,025 МГц |
232,025 МГц |
449,025 МГц |
11(1011) |
162,025 МГц |
233,025 МГц |
453,025 МГц |
12(1100) |
164,025 МГц |
234,025 МГц |
457,025 МГц |
13(1101) |
166,025 МГц |
235,025 МГц |
461,025 МГц |
14(1110) |
168,025 МГц |
236,025 МГц |
465,025 МГц |
15(1111) |
170,025 МГц |
237,025 МГц |
469,525 МГц |
Настройка функции программного обеспечения
1,1 введите режим настройки
Аппаратное обеспечение входит в режим настройки: Подключение 8ThНожка с землей и зеленый светильник радио всегда яркий, радио входит в режим настройки, скорость последовательного порта 9600 8N1.
Программное обеспечение входит в режим настройки: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25enters режим настройки, и выход последовательного порта ОК
Формат + + +
Возврат ОК
1,2 канала 0 настройка частоты (эта частота-рабочая частота 0 канала
Формат> WF0/RX: 453,25000/TX: 453,25000
Возврат <Channel_0: RX: 453,25000/TX: 453,25000
Объяснение> WF0 означает рабочую частоту при написании канала 0
RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;
Те же XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи, тогда они могут общаться. Dip-переключатель может устанавливать частоту только в канале 0.
1,3 интерфейс настройки скорости передачи данных
Формат> WBA
Возврат <Com_Rate:1200
Объяснение> WB означает скорость передачи данных через интерфейс
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400bps,G = 115200
1,4 Настройка паритета
Формат> WVN
Возврат <Проверка: 8N1
Объяснение> WV означает интерфейс паритета
N, E, O означает 8N1, 8E1, 8O1
1,5 настройка скорости передачи воздуха
Формат> WAA
Возврат <Air_Rate:1200
Объяснение> WA означает скорость передачи воздуха
A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200
Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.
1,6 чтение всех параметров команды
Формат> R
Возврат <Channel_0: RX: 453,25000/TX: 453,25000
<Com_Rate:1200
<Air_Rate:1200
<Проверьте: 8N1
Объясните выходные XZ-DT25H текущие рабочие параметры
1,7 режим настройки выхода
Формат> E
Возврат ОК
XZ-DT25 режим настройки выхода, даже если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.
Стандартные аксессуары:
Кабель для программирования rs232 и rs485
Маленькая присоска-антенна
Инструкции по подключению:
