RF Explorer 6G комбинированный портативный цифровой анализатор спектра Plus an RFEMWSUB3G

RF Explorer 6G комбинированный портативный цифровой анализатор спектра Plus an RFEMWSUB3G

Какая новая модель 6G точно и какая частота покрывает?

Есть две модели для поддержки 6 ГГц:

• РЧ-путешественница» 6G: это стандартный основной блок, один порт RF Explorer with4850-6100MHz (4,85-6,1 ГГц) поддержка, охватывающих самого взыскательного 5,8 ГГц с отличной чувствительностью. Эта модель принимает любую расширительную панель (например, RFEMWSUB3G или RFE24G) для дополнительного покрытия частоты.

• RF Explorer 6G Combo: это то же самое, что и RF Explorer 6G + RFEMWSUB3G, будучи двумя портами RF Explorer with15-2700MHz + 4850-6100MHzcoverage. Это самый продвинутый RF Explorer.

Обратите внимание, что данное устройство не включает функциональность радиочастотного генератора, доступна только функциональность спектрального анализатора. Для генератора сигналов и отслеживания, пожалуйста, рассмотрите модель генератора сигналов RF Explorer RFE6GEN.

Частотный диапазон: 15-2700 МГц и 4850-6100 МГц

RF Explorer-это портативный цифровой анализатор спектра, очень доступный инструмент для работы во всех популярных частотных диапазонах. Он основан на высокоинтегрированном частотном синтезаторе и двойном сбалансированном миксере, который предлагает высокую производительность, компактный размер, низкое потребление и низкую стоимость.

Он был разработан, чтобы использоваться одинаково хорошо на открытом воздухе и в помещении, и может быть подключен к ПК для дополнительной функциональности с помощью стандартного разъема mini-USB 2,0.

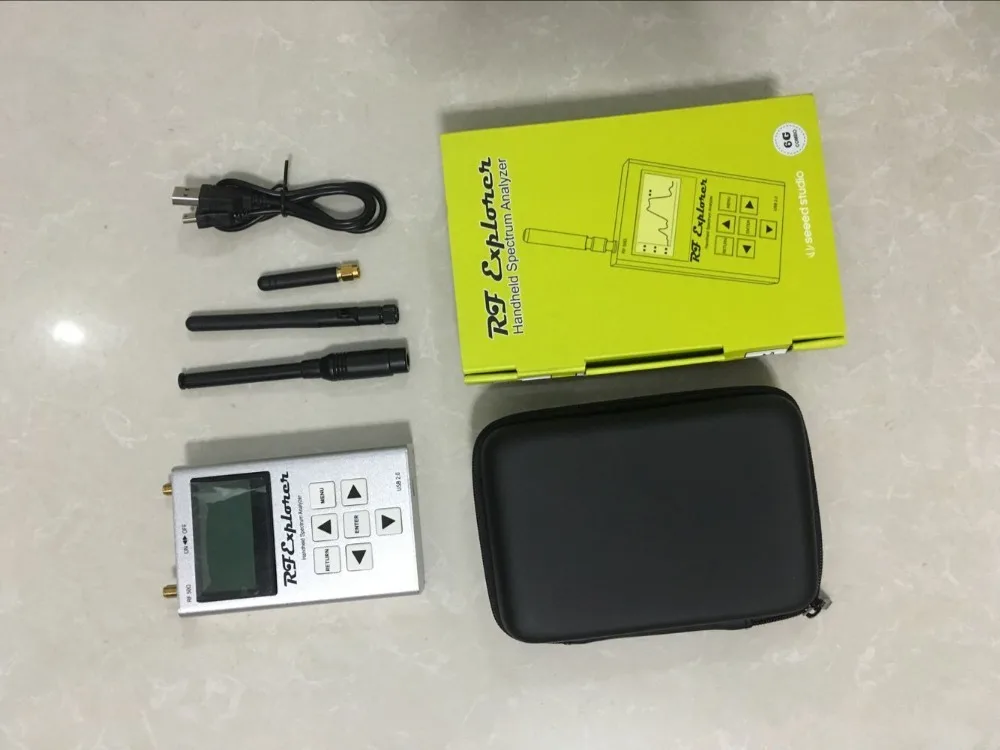

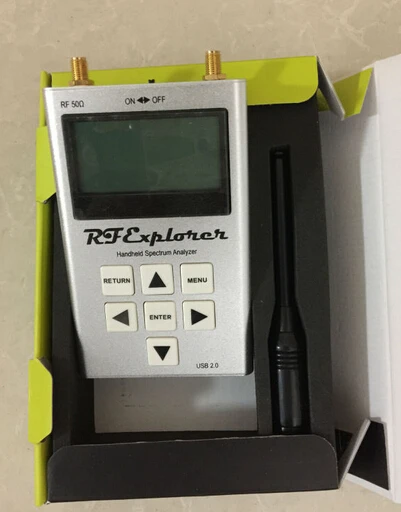

Эта модель включает в себя базовый блок 6G плюс модуль расширения RFEMWSUB3G, удобно собирается и тестируется. Он поставляется с двумя разъемами SMA и тремя антеннами: хороший антенна Nagoya NA773 широкополосная телескопическая антенна для всех суб-ГГц частоты, резиновая утка 5,8 ГГц и кнут, спиральная для 2,4 ГГц. Кроме того, могут потребоваться специальные диапазонные антенны для эффективного покрытия некоторых поддерживаемых частот.

Сочетание этих двух моделей обеспечивает покрытие для большинства используемых частотных диапазонов связи, используемых в современных коммуникационных технологиях, включая WiFi, Bluetooth, беспроводное аудио и видео, LTE, GSM, GPRS, Satellite, CATV, DTV и т. Д.

• Карманный размер и вес светильник

• Твердый алюминиевый металлический чехол

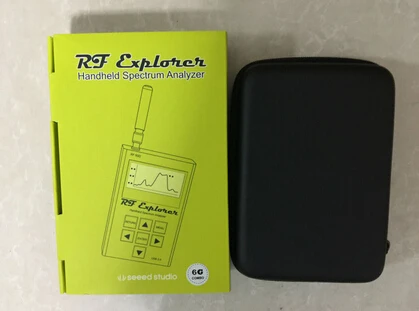

• В комплект входит переносной чехол EVA для RF Explorer

• Режим спектрального анализатора с максимальным пиком и удержанием, нормальным, перезаписывающим и усредняющим режимами

• Доступны Бесплатные обновления прошивки на протяжении всего срока службы, открытые для пользователей

• Большая емкость Lipo для 16hs + непрерывной работы, перезаряжаемая через USB

• Клиент Windows PC с открытым исходным кодом

• Широкая полоса покрытия для того, чтобы все популярные RF частоты, начиная с 15 МГц и идет вверх до 2,7 ГГц, так же, как 4,85-6,1 ГГц. Это включает в себя очень интересные области частот, такие как 2 м радио, все VHF и UHF, fm-радио, GPS, WiFi и WiMax, Bluetooth и т. Д.

• Прошивка: RF Explorer 6G Combo поставляется с обновленной прошивкой v1.12. Обратите внимание, что некоторые функции и точность работы будут улучшены в течение предстоящего срока службы бесплатных обновлений прошивки.

• Диапазон частот:

• Левый SMA порт (6G): 2-600 МГц

• Правый SMA порт (WSUB3G): 112 кГц-600 МГц

• Графический ЖК-дисплей 128x64 пикселей, отличная видимость на открытом воздухе

• Клиент ПК Windows поддерживает Windows XP/Vista/Win7 и 32 и 64 бит

• Подсветка обеспечивает отличную видимость в помещении

• 2 стандартных SMA 50 Ом анализатор спектра разъемы:

• Левый SMA порт (6G): 4850-6100 МГц

• Правый SMA порт (WSUB3G): 15-2700 МГц

Амплитудное Разрешение: 0,5 дБм

Динамический диапазон:

• Левый SMA порт (6G): -105dBm до-15dBm

• Правый SMA порт (WSUB3G): -110dBm до-10dBm

• Абсолютная Максимальная входная мощность:

• Левый SMA порт (6G): + 25dBm

• Правый SMA порт (WSUB3G): + 30dBm

• Средний уровень шума (Типичный): -105dBm

• Стабильность частоты и точность (типичная):

• Левый SMA порт (6G): +-0,5 ppm

• Правый SMA порт (WSUB3G): +-10ppm

• Амплитудная стабильность и точность (типичная):

• Левый SMA порт (6G): +-3dBm

• Правый SMA порт (WSUB3G): +-6dBm

• Разрешение частоты: 1 кГц

• Полоса пропускания разрешения (RBW):

• Левый SMA порт (6G): автоматический 58 кГц до 812 кГц

• Правый SMA порт (WSUB3G): автоматический 3 кГц до 600 кГц

• Размер: 113x70x25 мм

Поддержка программного обеспечения:

Seeedstudio.com/wiki/RF_Explorer_Software
