Ethernet NET TCP DAQ 16AI 2AO 16DI 16DO аналоговый 16-битный синхронный 6ksps 3PWM дополнительное

Сетевая система сбора и обработки данных карты

Преимущества карт сбора данных Ethernet:

1. Улучшенная защита от помех, промышленные применения;

2. Легко расширить, можно использовать с любым количеством карт;

3. Удаленное получение данных, измерение и контроль;

NET _ HRF4826-это многофункциональная карта сбора данных промышленного класса на основе Ethernet. Он может быть непосредственно вставлен в сетевой порт компьютера или маршрутизатор и интерфейс переключателя для формирования сбора данных, анализа формы волны и обработки в различных областях, таких как промышленное Поле обнаружения, научных исследований и измерения датчика. Система также может создавать такие системы, как приборы и системы управления, тестирование энергосистем, тестирование промышленной области и мониторинг производственного процесса.

Его основные приложения включают в себя, но не ограничиваются следующим:

• Инспекция и контроль промышленной площадки
• Обнаружение сигнала напряжения, количества переключения и т. Д.
• Высокоточный датчик получения сигнала
• Тестирование качества электронного продукта, лаборатория или испытательный центр
• Контроль линии электропередачи, релейная система защиты
• Аудио сигнала
• Другое приложений

Особенности

1. 16 каналов 16-битный Высокоточный AD, диапазон обнаружения напряжения:-5 В ~ + 5 В, -10 В ~ + 10 в, может быть установлен в программном обеспечении;
2. 96 кГц или выше (общая частота дискретизации 16 каналов) Кривая выборки и рисования в реальном времени, сбор данных в реальном времени на канал, диаграмма данных в реальном времени и хранилище данных в реальном времени 6000, высокоскоростное получение в реальном времени, рисование графиков в реальном времени, хранение данных в реальном времени;
3. Одноканальный Диапазон настройки частоты дискретизации: 1-6 кГц, например, частота дискретизации установлена to1K,then16Real-time получение, отображение в реальном времени, И хранение данных в реальном времени на канал на 1000 каналов, все данные автоматически сохраняются в файл Excel, без потери;
4. 2 канала DA,0-10 В, скорость обновления: 1000 Гц;
5. 16 каналов DI, 3,3 В/5 В/12 В/24 В, изолированный
6. 16 каналов, выход 24 В, изолированный;
7. Предоставляем бесплатную программу EXE и исходный код Labview;
8. Протокол TCP/IP
9. Предоставление инструкций по формату данных и т. д., чтобы облегчить 2-е развитие другого языка ПК;
10. Операционная система: Windows 2000/XP/Vista,Win7,WIN8,WIN10,stand by32Bit и 64bit операционная система, supportWINCE,LinuxEmbedded система;
11. Может быть непосредственно подключен к микроконтроллеру, ARM,FPGA,DSP,PLCWhen, когда используются другие контроллеры, режим приобретения карты istcpсервер;
12. Нет необходимости устанавливать драйверы.

AD/аналоговый вход

◆Adtype: Биполярный

◆ Точность преобразования: 16 бит (бит)

◆Диапазон входного напряжения (InputRange):-5 ~ + 5 В,-10 ~ + 10 в, может быть установлен программным обеспечением

◆Количество каналов напряжения: 16Single-end

◆Входное сопротивление: 1 МОм

◆Maximum Выдерживаемое Напряжение: ± 16,5 V

◆ Частота дискретизации в режиме реального времени: 16 общая скорость передачи 96khzactual образцов на канал на second6KReal-time выборки, печать в реальном времени и сохранение данных в режиме реального времени

◆Диапазон настройки частоты дискретизации: 16 каналов в channel1-6KHzFeel

DA аналоговый выход

◆Количество каналов: 2 дороги

◆ Точность преобразования: 12 бит (бит)

◆Диапазон выходного напряжения (OutputRange):0-10 в

DI цифровой вход

◆Количество каналов: 16, изоляция

◆Режим изоляции: изоляция оптопары

◆Максимальный ток поглощения: 20 мА

◆ Уровня напряжения: 3,3 В, 5 В, 9 В, 12 В, 15 В, 24 В, 36 В

◆ Самому высокому напряжению и низкий уровень: 0,8 V

◆Вход по умолчанию: низкий уровень

Есть ли электронные сигареты с цифровым выходом

◆Количество каналов: 16, изоляция

◆Режим изоляции: изоляция твердотельного реле

◆Высокий уровень: 24 В (default24V, нужны другие уровни, пожалуйста, свяжитесь заранее, чтобы изменить)

◆ Низкий уровень по уровню поверхности: <0,5 v>

◆Выход по умолчанию: низкий уровень

PWM Особенности

◆Количество каналов: 3 дороги независимо от времени, частота и рабочий цикл регулируются

◆Источник часов (CLK):72 МГц, контрольные часы получены с помощью коэффициента деления частоты

◆Импульсный генератор Выход (выход): импульсный режим и режим настройки формы волны рабочего цикла

◆PWMLevel: высокий уровень 5vlow level0V

Частота импульса, измерение количества (по умолчанию не предусмотрено)

◆ Измерение частоты: 2

◆ Диапазон измерения частоты: 1 Гц ~ 60 кГц

◆ Точность измерения частоты: 1 Гц

◆ Измерение пульса: 1 дорога

◆Counter знака после запятой: 32Bit

◆ Точность измерения пульса: 1 шт.

◆ Импульсный Электрический стандарт: TTLcompatible

◆Измерение пульса диапазон уровня: высокий уровень is3.3Vor5V, не более than5V, низкий уровень is0V

Измерение кодировщика (основная версия не имеет этой функции, версия кодировщика имеет эту функцию)

◆ Канал измерения кодировщика: 1

◆Результат измерения: значение скорости (положительное и отрицательное), значение подсчета (с добавлением и вычитанием)

◆Электрические стандарты кодировщика: совместимость с TTL

◆Источник питания кодировщика: кодировщик может непосредственно питаться от карты сбора.

Измерение внешнего триггера (по умолчанию не предусмотрено)

◆Внешний триггер измерительный канал: 1

◆Метод измерения внешнего триггера: Импульсный триггер orPWMtrigger,1 Измерение пульса 1 вторичная информация

◆ Электрический стандарт внешнего триггера: TTLCompatible, высокий уровень не может превышать 5 В

Источник питания и выход с фиксированным напряжением

◆ Блок питания карты захвата: по умолчанию + 5 В источник питания (требования 24 В, пожалуйста, предоставьте инструкции для источника питания заранее)

◆Значение внешнего выходного напряжения: 1road5V,1road24V (источник питания для других устройств, ограниченные возможности привода)

◆ Внешнее Выходное напряжение: 1road2.5V (точное напряжение),1road10V (точное напряжение)

Других важных показателей

◆Основная частота главного контроллера карты приобретения: 72 МГц

◆Клеммная клемма Выдерживает напряжение: 30 в, 8 А

◆Overcurrent защиты: Да

Размер доски

◆ Размер корпуса: 75 мм (длина) * 64 мм (ширина) * 22 мм (высота) (этот размер не содержит клеммы)

◆Фиксированное положение отверстия: 147*71,5*4(4 фиксированных положения отверстия)

◆Размер фиксированного отверстия: M5

Список поставки

◆ NET_HRF4826 карта сбора данных 1 шт.

Высококачественный usb-кабель для передачи данных (используется для установки карты захвата IP и других параметров)

◆ Качество кабеля Ethernet

◆Обычные и другие информационные пакеты (укажите адрес загрузки сетевого диска или отправьте его по электронной почте)

NET_HRF4826 Ethernet многофункциональная карта сбора данных

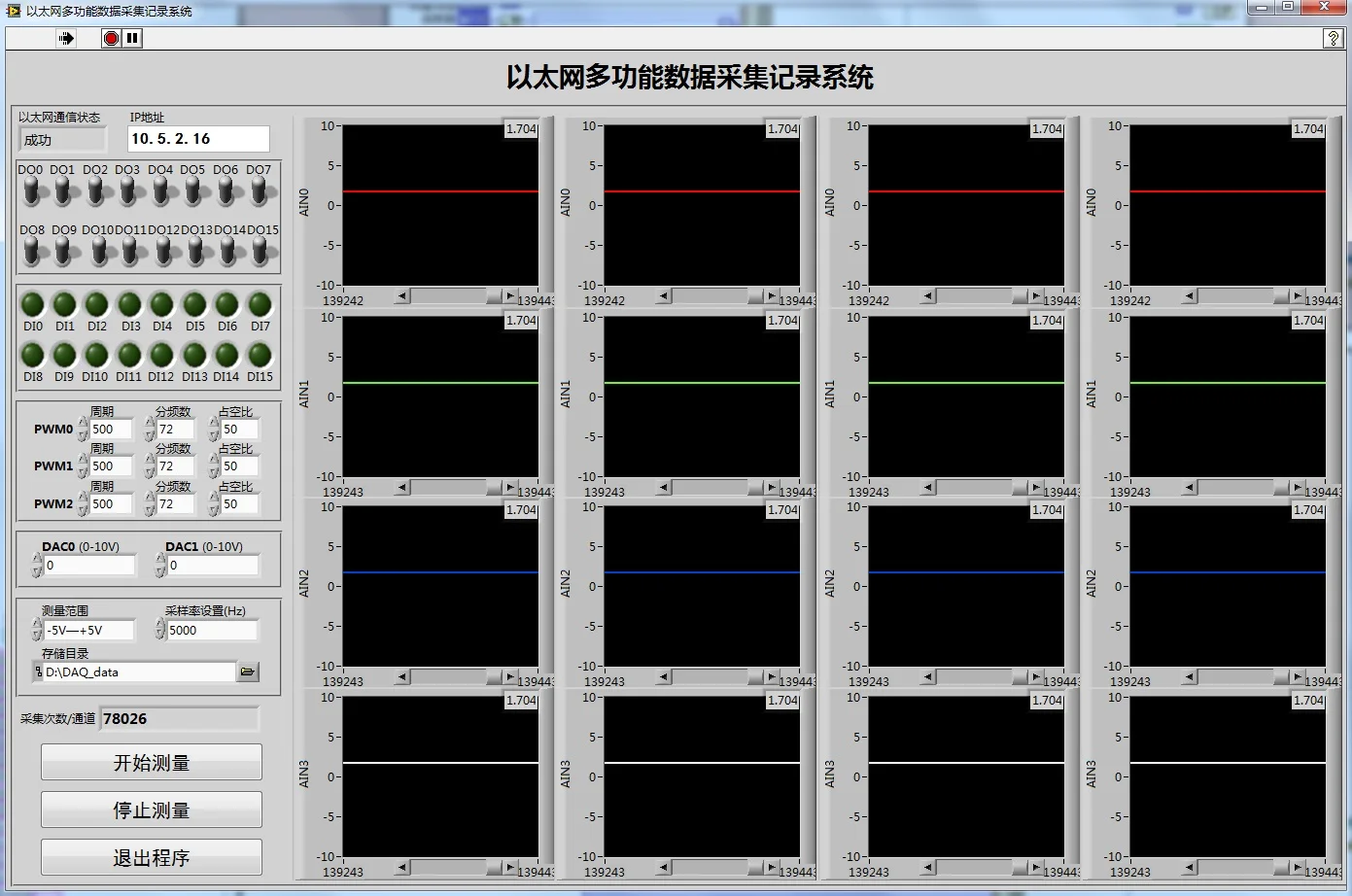

Хост-компьютер EXE программа и интерфейс программы Labview:

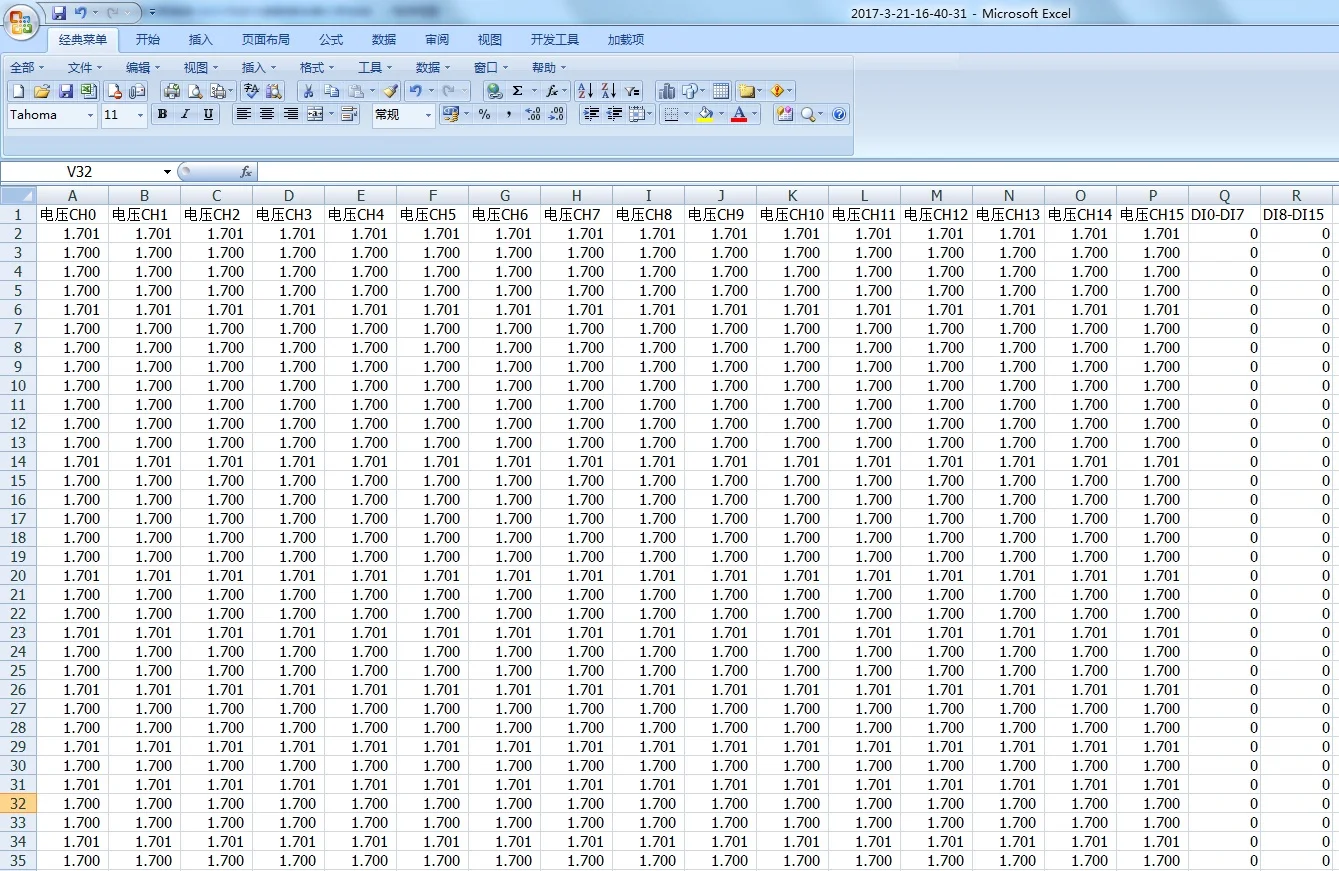

Все данные автоматически сохраняются в файл EXCEL (имя файла-это системное время в начале измерения):
