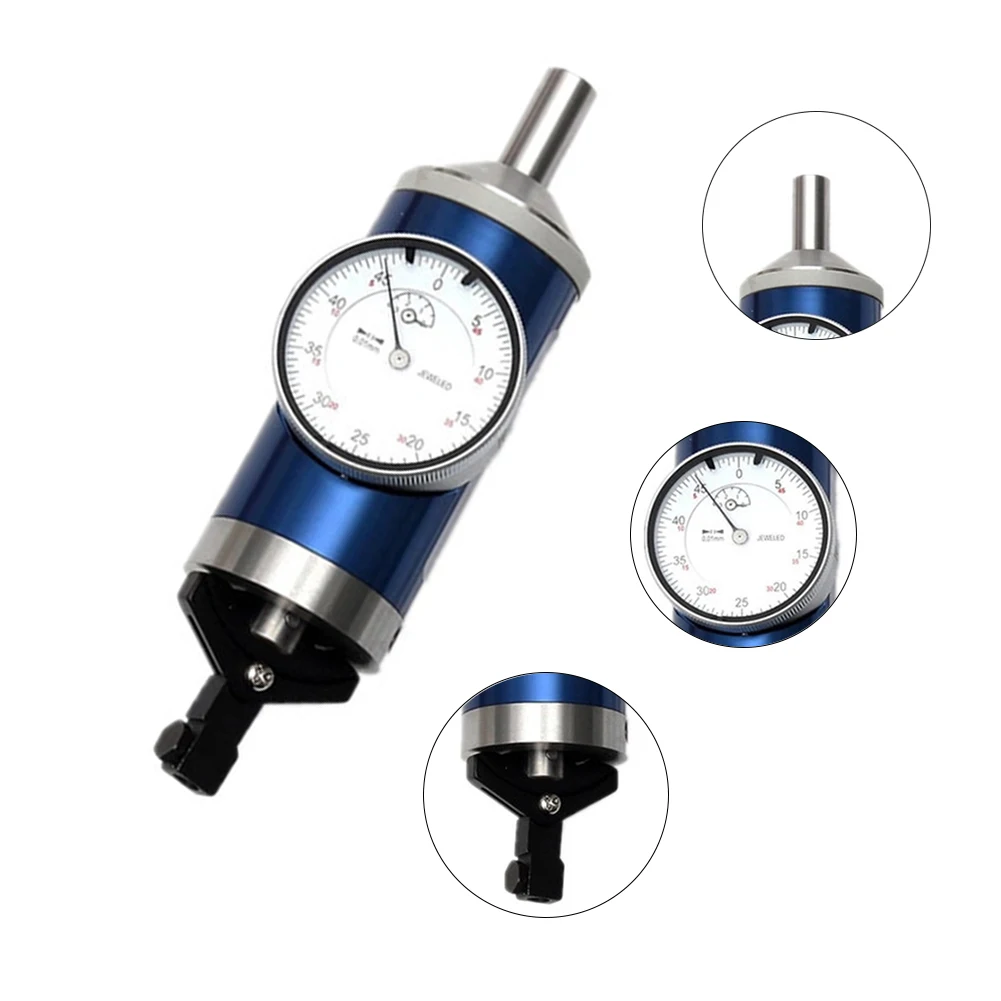

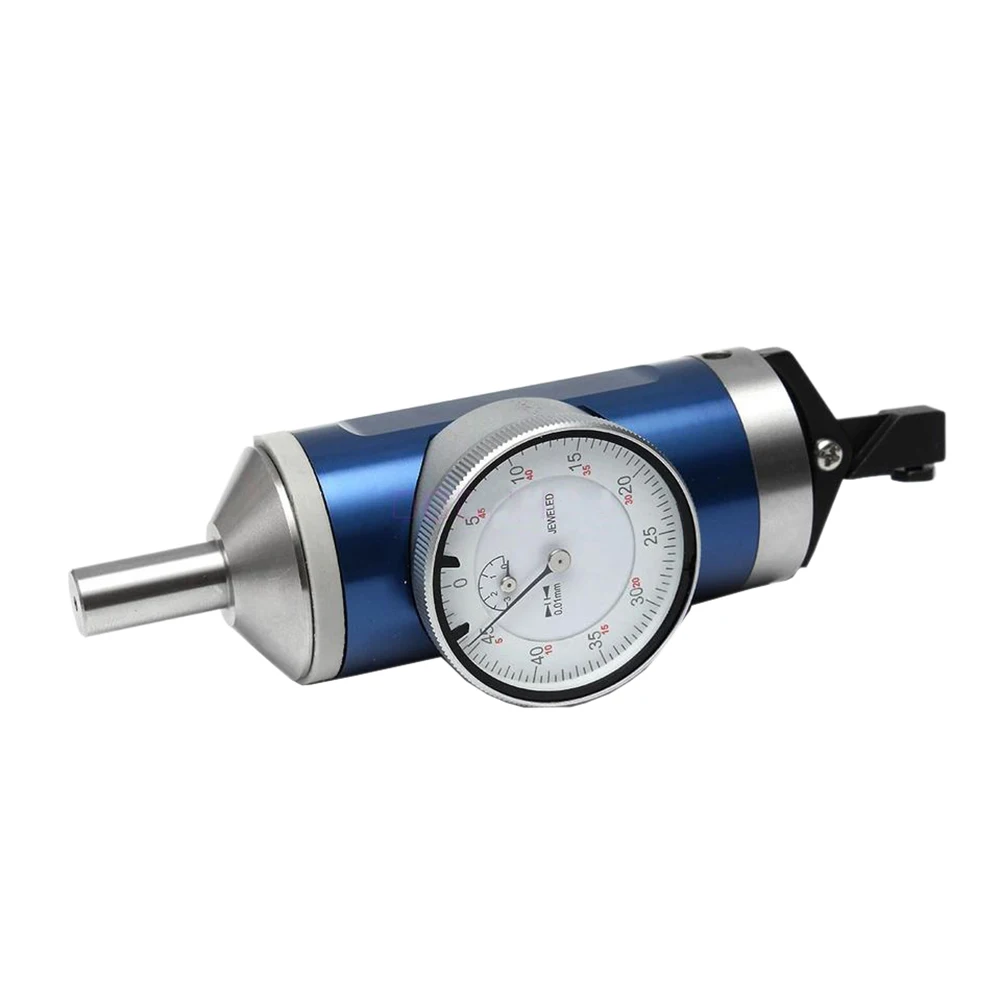

Позиционный измеритель с центральным рычагом 0 3 мм центральный индикатор

Позиционный измеритель с центральным рычагом 0 3 мм центральный индикатор

Особенности:

Высококачественные материалы, прочный, центральный датчик поиска является вспомогательным измерительным инструментом.

Его технический индекс выполняет стандарт предприятия и используется в качестве вспомогательного инструмента станка-центрирующий индикатор.

Для различных применений диапазон измерения 0-3 мм/0,12 дюйма,

Оснащен измерительными стержнями различной длины и формы для удовлетворения различных требований.

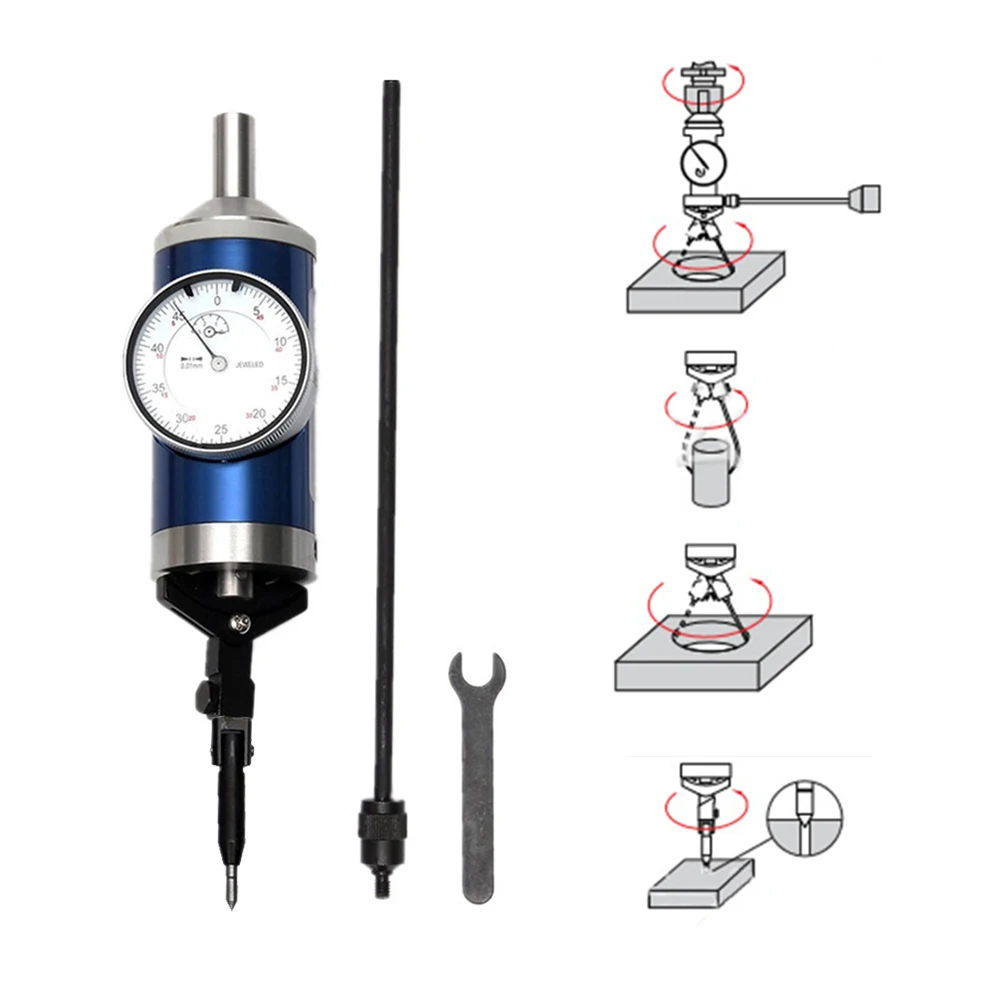

Индикатор рычага центрирования используется для определения относительного положения между внутренними и внешними центрами и шпинделем

Центр станка.Он имеет Остерегайтесь вращения вала, и индикатор всегда лицом к оператору.

Центрирующий индикатор-это своего рода точный измерительный прибор, который подходит для определения положения заготовки

Элементы на вертикальных или горизонтальных станках.

Он может работать на рабочем столе при условии вождения двигателя или вращения шпинделя машины вручную.

Материал: металл

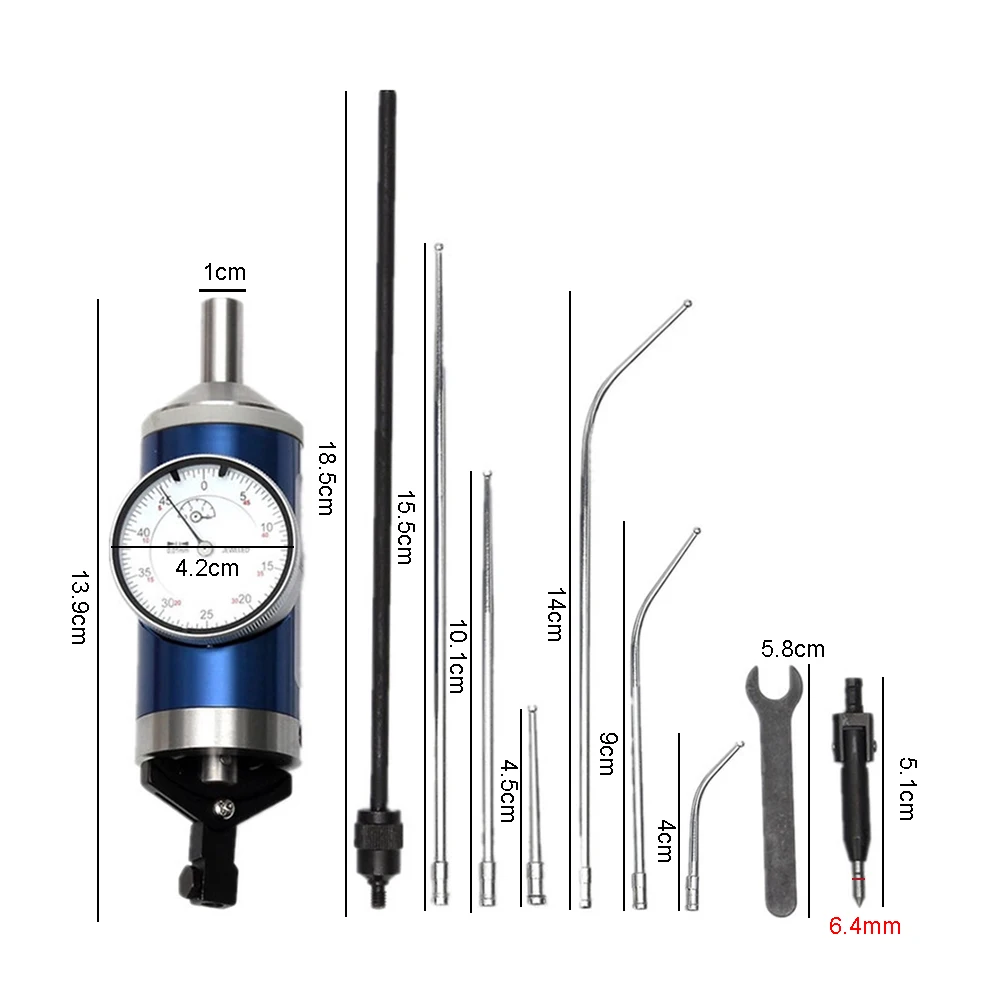

Размер: как показано на рисунке

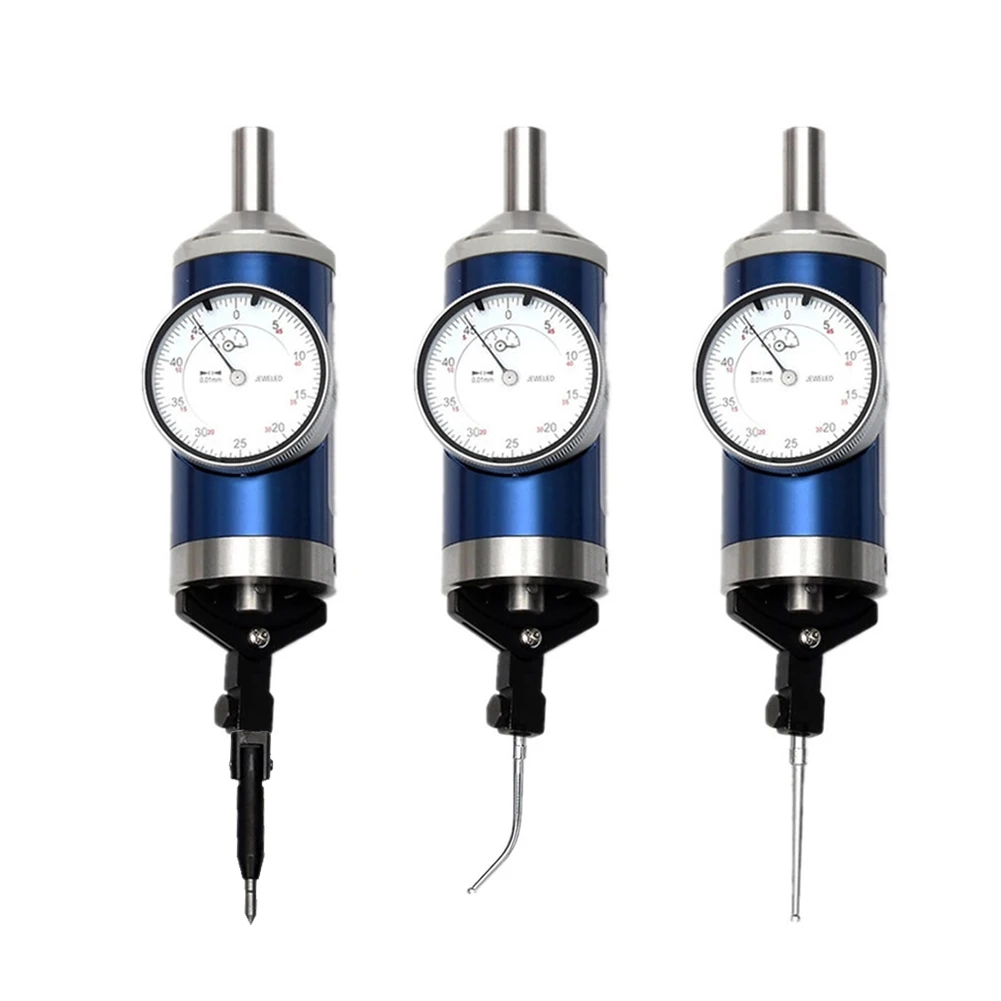

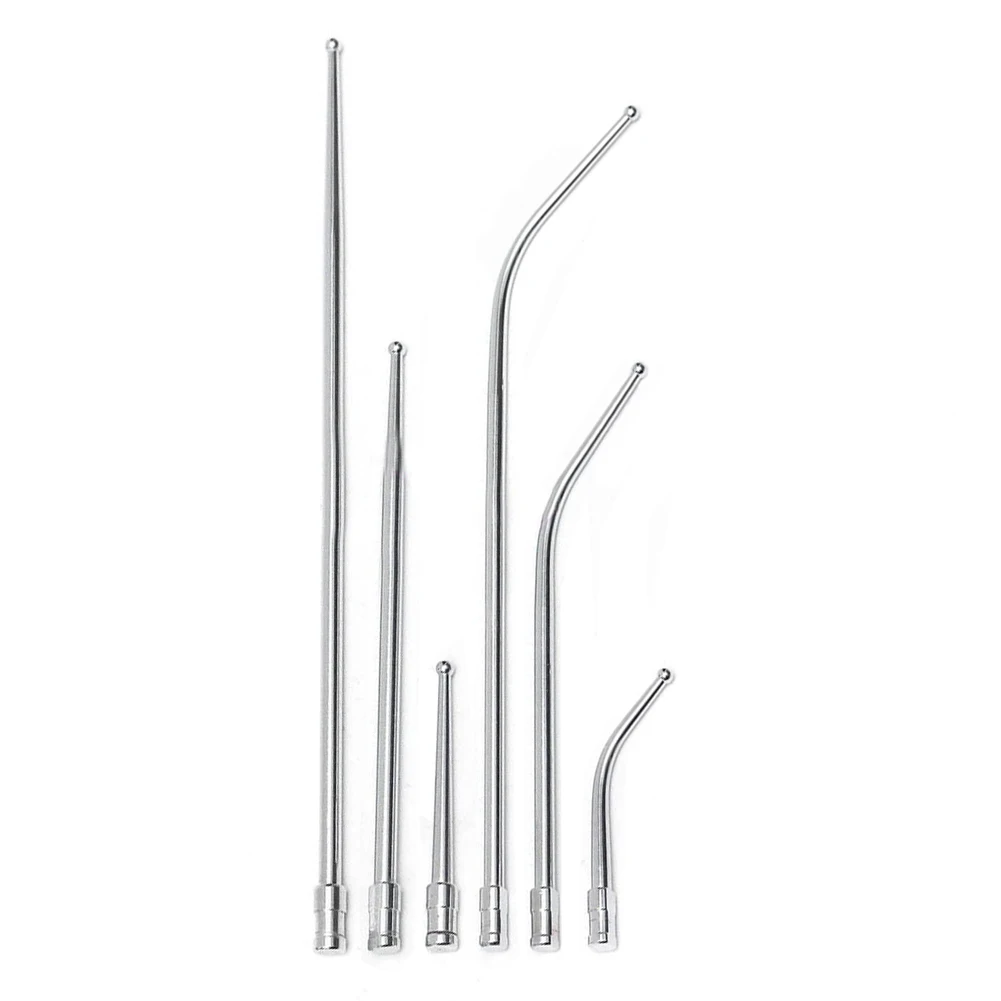

3 вида зонда для центрирующий индикатор: 1, прямой зонд 2. Изогнутый зонд 3. Точечный зонд.

Диапазон измерения: 100/4, 200/8, 300/12

Диапазон: 0-3 мм/0,12 в

Прочитать значение: 0,01 мм/0,0004 в

Подготовка перед измерением:

1. Установите зонд: выкрутите крепежный винт, затем вставьте ручку зонда в отверстие на сиденье и затяните винт, чтобы зафиксировать его.

С помощью этого метода все зонды можно легко заменить.

2. Установите крепежный стержень: в нижней части корпуса часов есть три винтовых отверстия.

Для того, чтобы сделать циферблат лицом оператора и сделать фиксирующий стержень легко найти,

Крепежный стержень можно вкрутить в одно из выбранных винтовых отверстий.

3. Установите центрирующий индикатор на патрон шпинделя станка.

4. Установите проверенную заготовку на рабочий стол станка, чтобы измеренные элементы могли быть помещены в центрирующую таблицу.

1. Шпиндель необходимо поворачивать при измерении. Чтобы облегчить наблюдение, шпиндель должен поворачиваться по самой низкой

Скорость или вручную.В это время скорость вращения шпинделя машины не должна превышать 800 об/мин.

2. Перед вращением шпинделя фиксированный стержень должен быть заблокирован стержнем. В противном случае весь центрирующий индикатор будет вращаться

Станок вместе,И индикатор не всегда может обратиться к оператору.

Выбор зонда:

1. Внутренний круг центрирования: как правило, прямой зонд должен быть выбран. Большой зонд должен быть выбран для тех, у кого большой внутренний диаметр.

В тех случаях, когда диаметр больше, чем 25,4 мм (l дюйма), изгиб зонда также может быть использован.

2. Центрирование внешнего круга: Используйте изогнутый зонд. Выбирается зонд большого диаметра.

3. В мелкую дырочку с диафрагмой менее 3 мм/0,12 в центре "удар Марк": dot зонд может использоваться.

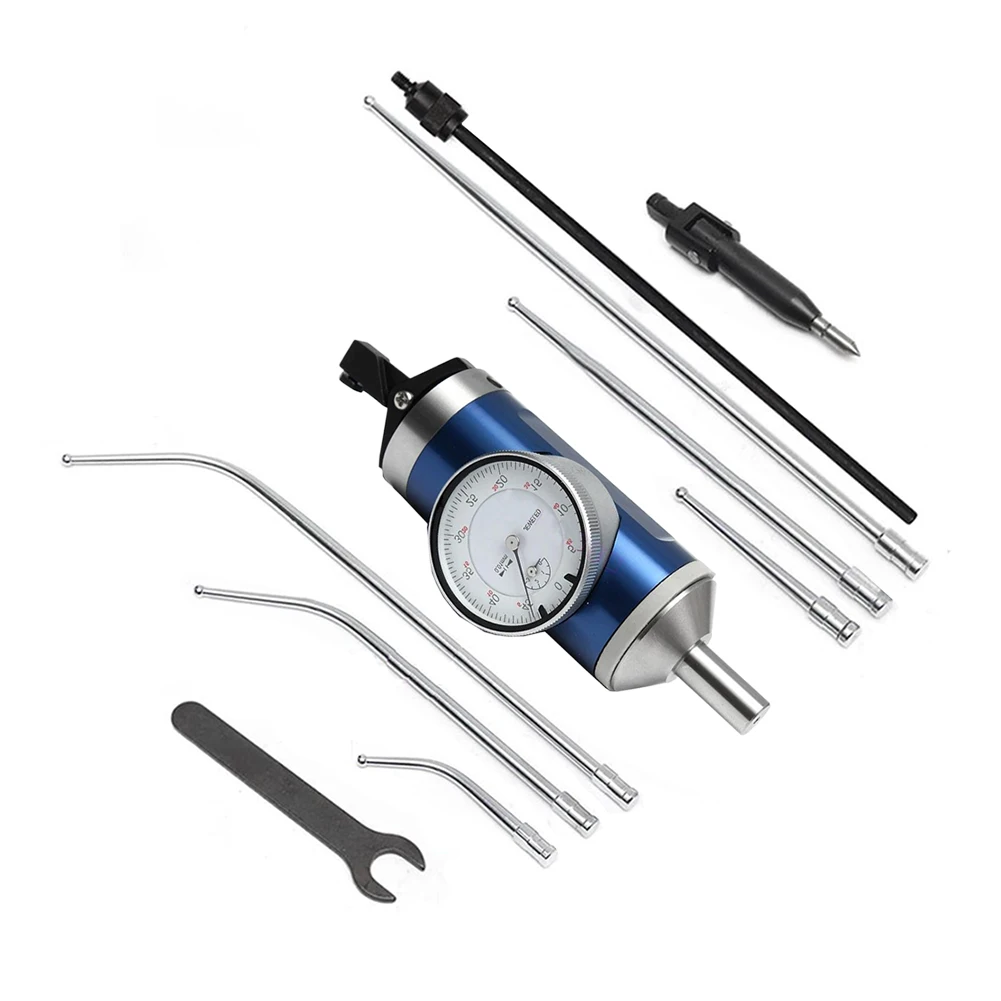

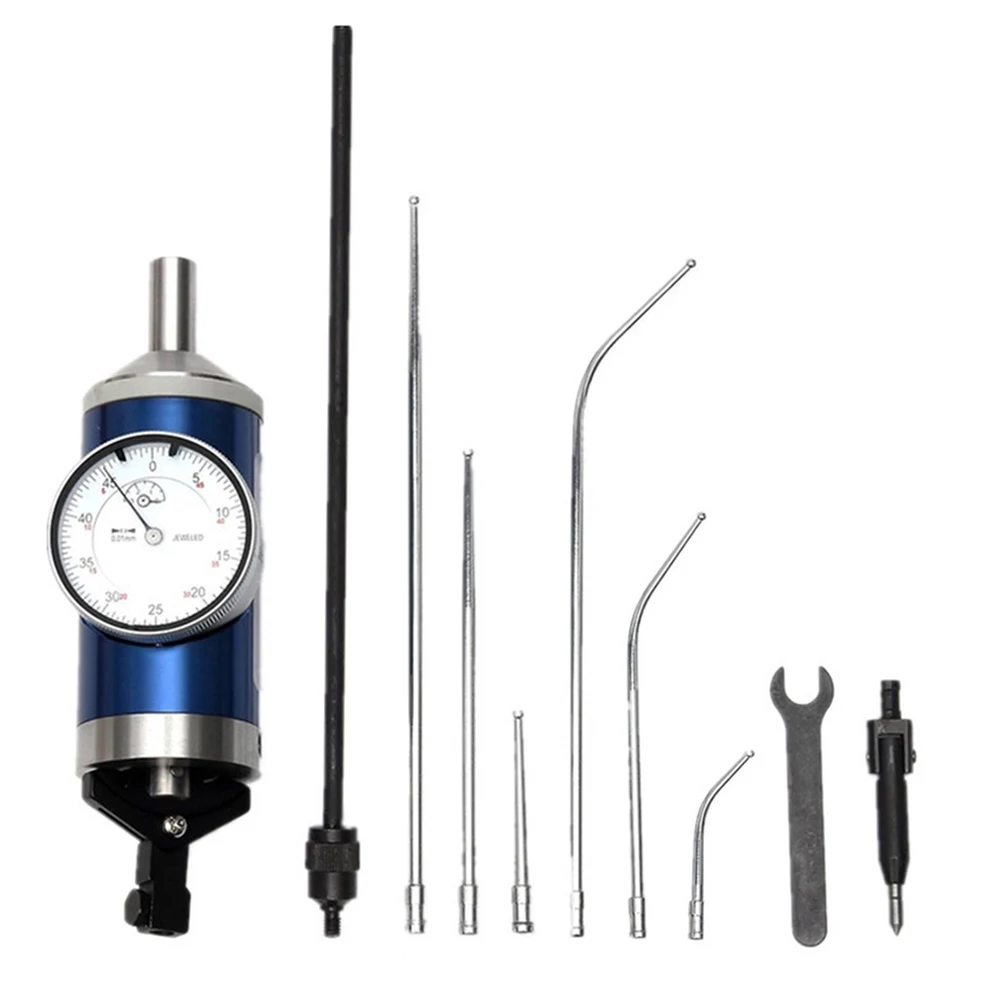

1 * центрирующий индикатор

3 * прямой зонд

3 * гибки головой

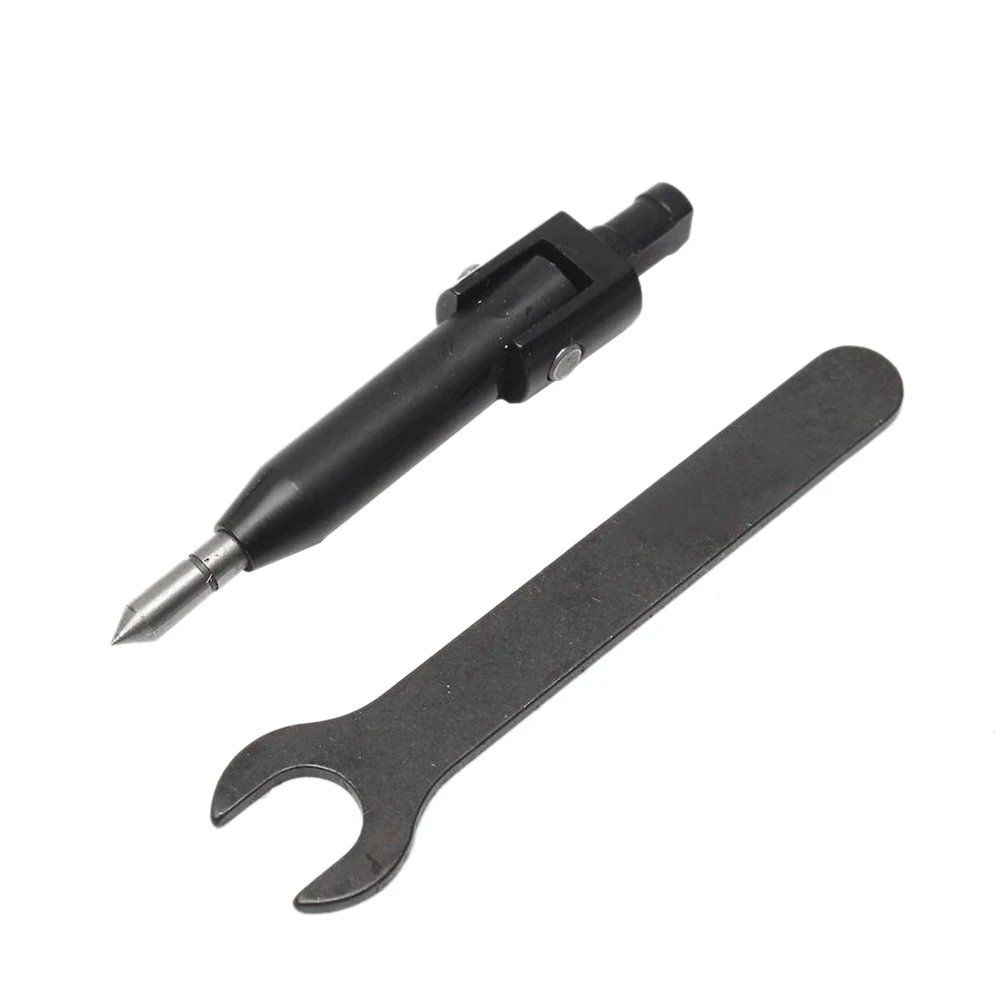

1 * небольшое отверстие зонда

1 * ключ, дюймовый стандарт

1 * фиксатор

1 * Руководство пользователя

1 * деревянный ящик

В связи с тем, что измерения выполнены вручную, возможны незначительные отклонения в размере на 1-2 см/0,39-0,79 мерок проводилось вручную.

Поскольку дисплей не калиброван, цвет товара, отображаемого на фотографии, может незначительно отличаться на дисплее компьютера.
