Характеристики
Беспроводные модули 2 4G дальность действия 2000 м NRF24L01 + PA LNA беспроводные
История изменения цены
*Текущая стоимость 794,07 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-22-2026 | 945.71 руб. | 992.18 руб. | 968.5 руб. |
| Jun-22-2026 | 937.84 руб. | 984.81 руб. | 960.5 руб. |
| May-22-2026 | 786.5 руб. | 825.11 руб. | 805.5 руб. |
| Apr-22-2026 | 921.19 руб. | 967.87 руб. | 944 руб. |
| Mar-22-2026 | 802.28 руб. | 842.3 руб. | 822 руб. |
| Feb-22-2026 | 905.89 руб. | 950.62 руб. | 927.5 руб. |
| Jan-22-2026 | 897.46 руб. | 942.57 руб. | 919.5 руб. |
| Dec-22-2025 | 889.44 руб. | 933.99 руб. | 911 руб. |
| Nov-22-2025 | 881.79 руб. | 925.41 руб. | 903 руб. |
Описание товара

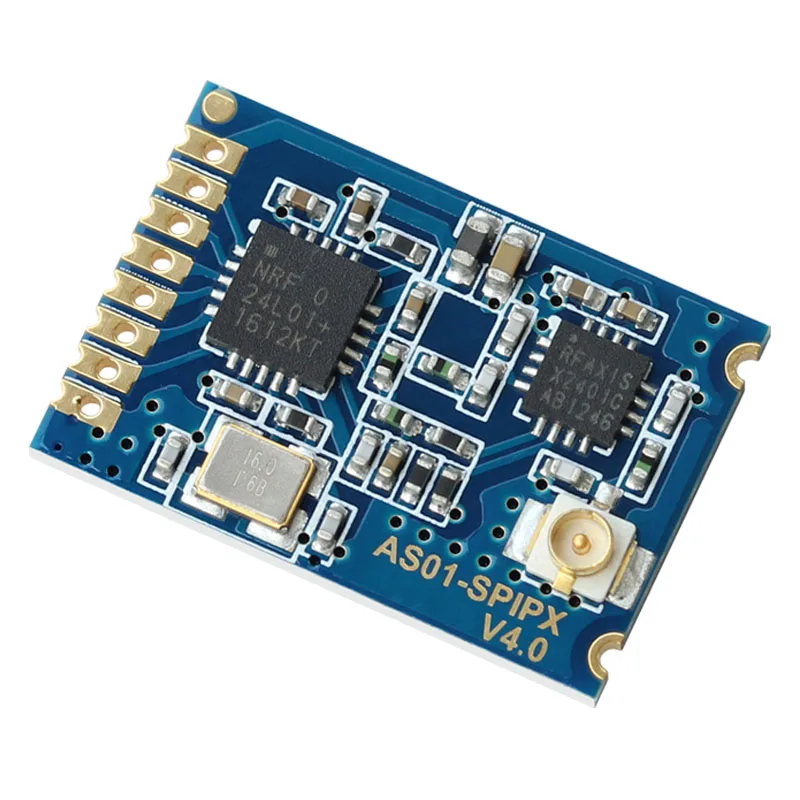

Введение модуля AS01-ML01SPIPX-это 100 мВт, промышленный беспроводной трансивер, интегрированный модуль передачи данных с высокой скоростью (максимальная скорость воздуха до 2 Мбит/с) и высокой стабильностью работы в2,4 ГГц частоты. В модуле используется оригинальный чип nRF24L01P RF и чип усилителя мощности RFX2401C, встроенный LNA. Чувствительность приема увеличивается на 10 дБм. Модуль имеет достаточную мощность передачи, хорошие характеристики спектра, небольшие гармоники, небольшие перекрестия, малый размер. Все это оригинальный материал Murata. Это модель промышленного стандарта.
Электрические параметры:
Нет. | Имя параметра | Значения параметров | Абстрактная живопись |
-1 шт. | ВЧ-микросхемы | NRF24L01P | Nordic |

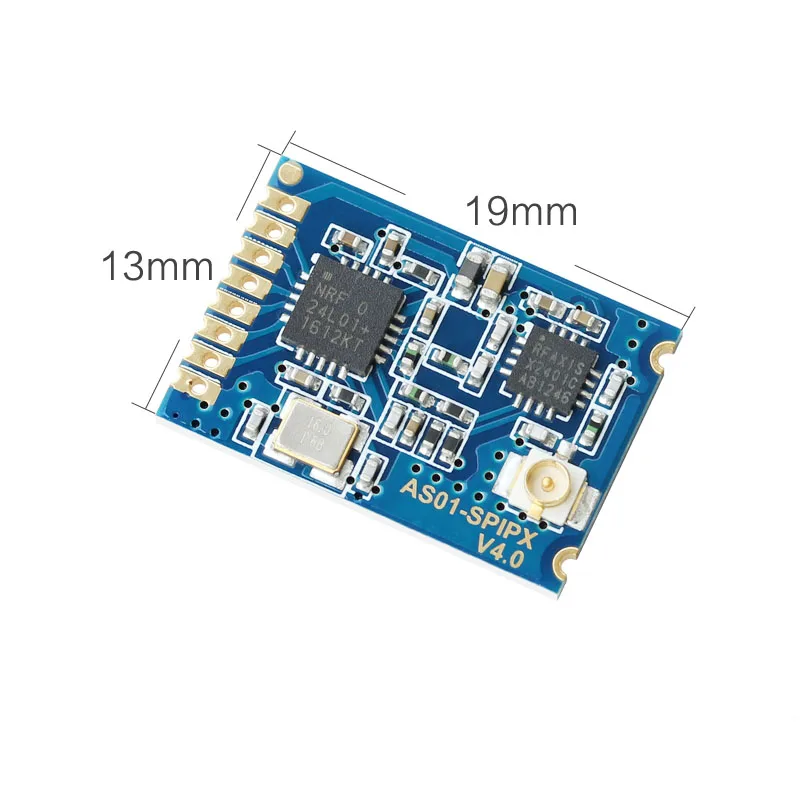

2 | Размер модуля | 13*19 мм | В том числе IPEX |
3 | Вес модуля | 0,8 г | В том числе IPEX |
4 | Для работы | 2,4 ГГц ~ 2,525 ГГц | Регулируемый, 1 МГц шаг за шагом |
5 | Производство ремесло | Без свинца, наклеивается машиной | Беспроводные продукты должны быть наклеены машиной для обеспечения последовательности и надежности партии |
6 | Интерфейс режим | 1*8*1,27 мм | Патч |
7 | Напряжение питания | 1,8 ~ 3,6 В переменного тока | Примечание: напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно |
8 | Связь | 0.7VCC ~ 5В | VCC означает поставку модуля |
9 | Измерение | 200 м | Чистый и открытый, максимальная мощность, высота 2 м, 250k скорость воздуха |
10 | Отправка мощность | Максимальная 20dBm | Около 100 мВт |
11 | Расход воздуха | 250k ~ 2 Мбит/с | 3 уровня регулируется (250 кбит/с, |
12 | Отключить ток | 1.0uA | NRF24L01P набор как выключение питания, CE как низкий уровень |
13 | Отправка в настоящее время | 150mA @ 20dBm | Источник питания должен быть более |
14 | Получение | 23mA | CE = 1 |
15 | Связь | SPI | Максимальная ставка до |
16 | Передача | Каждый пакет данных 1-32 байт | Уровень 3 FIFO |
17 | Получения длины | Каждый пакет данных 1-32 байт | Уровень 3 FIFO |
18 | RSSI поддержка | Не поддерживает | Поддерживает только простую потерю пакетов |
19 | Антенна | IPEX | 50ΩИмпеданс |
20 | Управление | -40 ~ + 85 ℃ | Промышленного класса |
21 | Управление | 10%-90% | Относительная влажность, нет |
22 | Коробка для хранения | -40 ~ + 125 ℃ | Промышленного класса |
23 | Получение | -94dBm @ 250 кбит/с | Дополнительные сведения см. В руководстве по чипу |

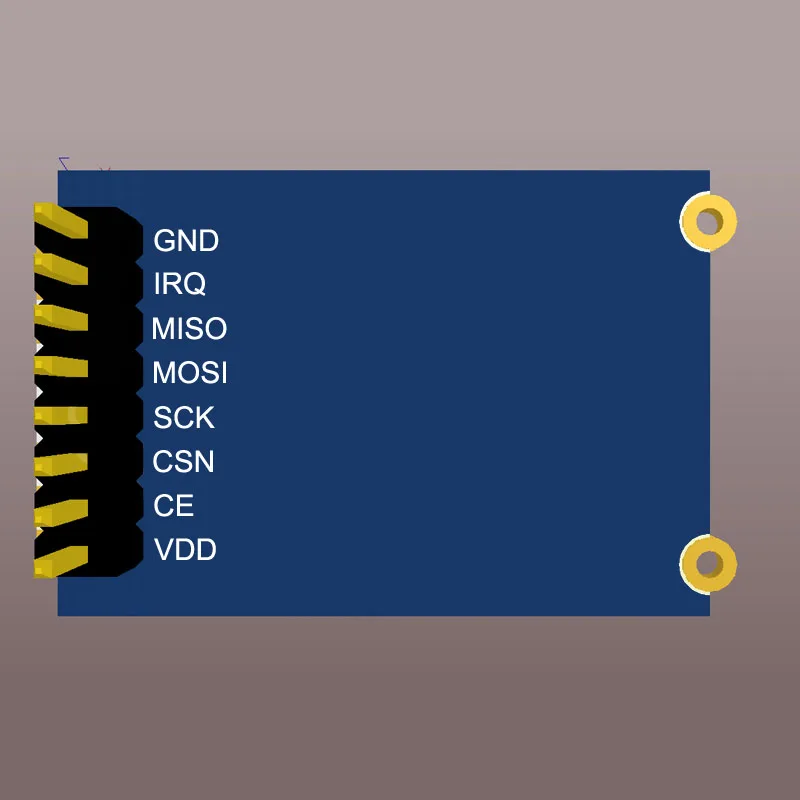

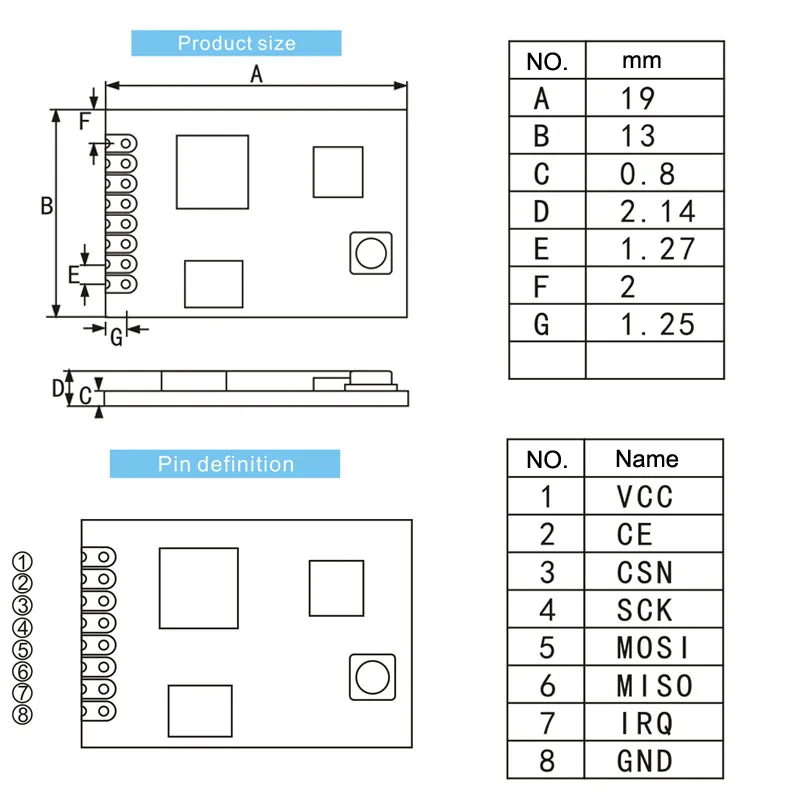

Интерфейс Разрешение:
Pin-код | Pin-код Название | Pin-код | ПИН |
1 | VCC | Мощность питания, диапазон 1,8-3,6 V, 3,3 V рекомендуется, это | |
2 | CE | Вход | Модуль контролирует штифт, пожалуйста, посмотрите данные nRF24L01P |
3 | ДНС | Вход | Pin для выбора чипа модуля используется для запуска SPI |
4 | SCK | Вход | Модуль SPI часы |
5 | MOSI | Вход | Модуль SPI ввод данных pin |
6 | Мисо | Выход | Модуль SPI вывод данных |
7 | Прерывание | Выход | Модуль прерывает выход сигнала, активный низкий |
8 | GND | Наземный, подключен к источнику питания |
Схема:
Объяснение:
1 CE может быть подключен к высокому уровню в течение длительного времени, но сначала необходимо установить режим отключения при записи модуля, рекомендуется подключить CE к порту MCU IO.
2 IRQ не может быть подключен, SPI запрос может быть использован для получения статуса прерывания. Но рекомендуется подключение и использование внешнего прерывания MCU.
3 модуля CE Контактное время работы может использовать метод, что высокий уровень времени больше, чем 10us, который указан в nRF24L01P техническое руководство, но наша компания предлагает, что: Установите CE как высокий, прежде чем SPI работает, до завершения запуска прерывания, а затем поддержания высокого уровня 1 мс, После этого Установите CE Как низко. Цель этого заключается в том, чтобы быть совместимым с нашими модулями серии AS01 с PA и LNA, тот же код может быть смешан с модулями с PA или без PA. Это более гибкий выбор для клиентов и легче заменить.
4 Обратите внимание на хорошее заземление, есть большая площадь пола, небольшая рябь мощности, конденсатор фильтра должен быть увеличен и стараться быть близко к модулю VCC и GND pin.
5 в этом модуле используется скандинавский Оригинал nRF24L01P, пожалуйста, следуйте инструкции по чипу nRF24L01P для чтения и записи записей. Подробнее см. Инструкцию nRF24L01P

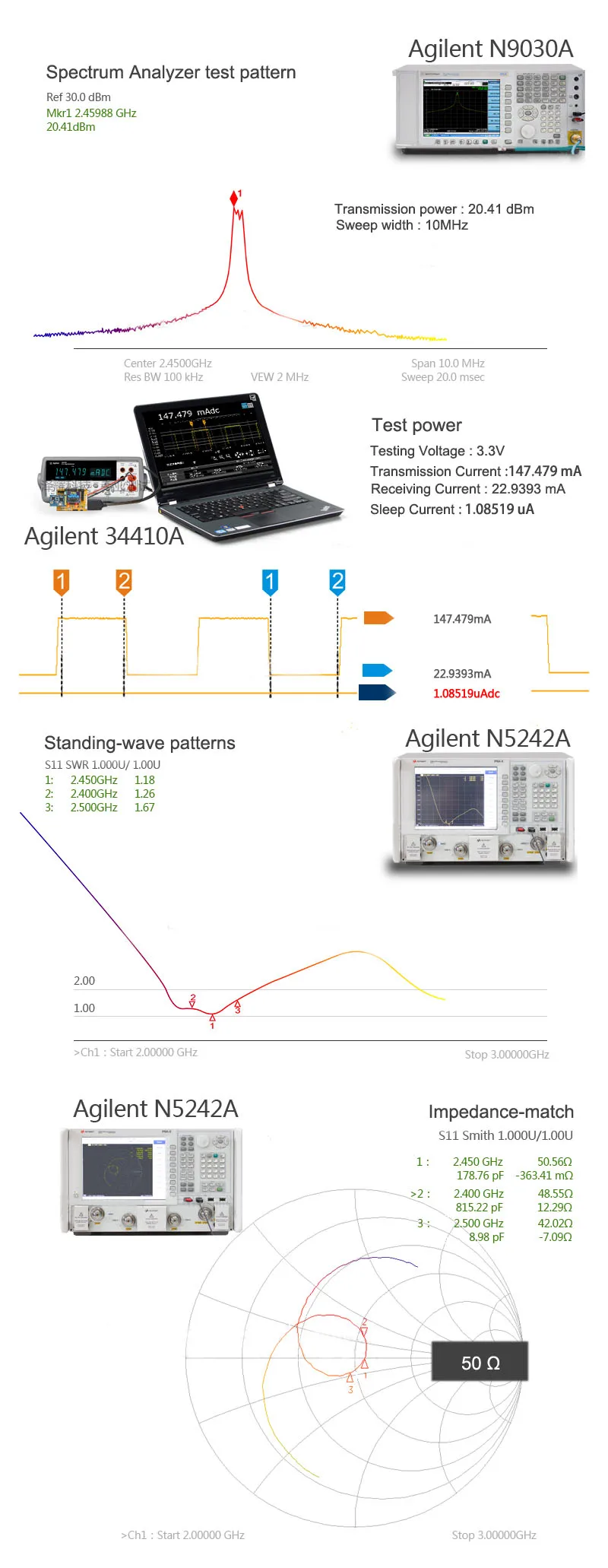

Тесты отчет:

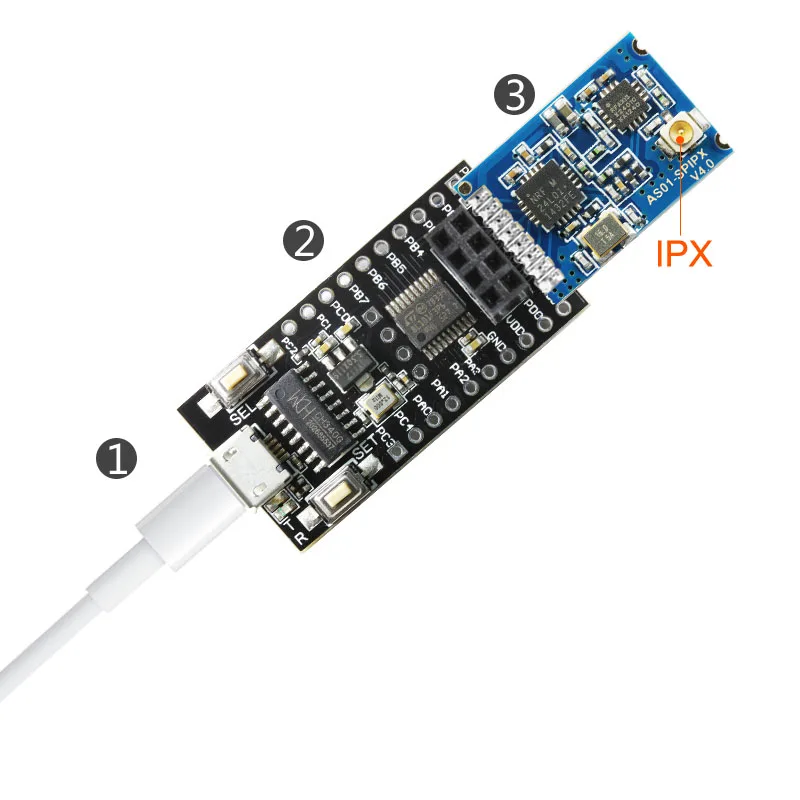

Для вашего удобного теста, мы предоставим таблицу данных, драйвер и демонстрационную программу, пожалуйста, свяжитесь с нами.
