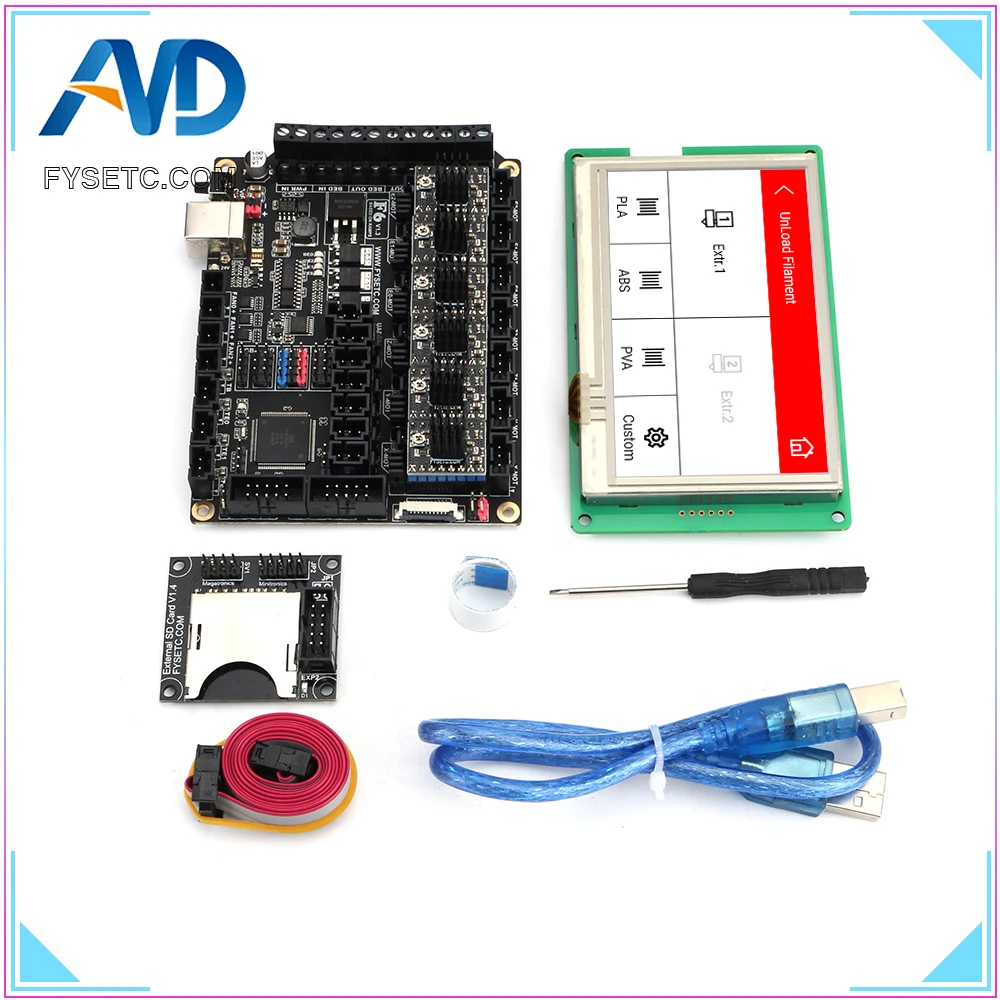

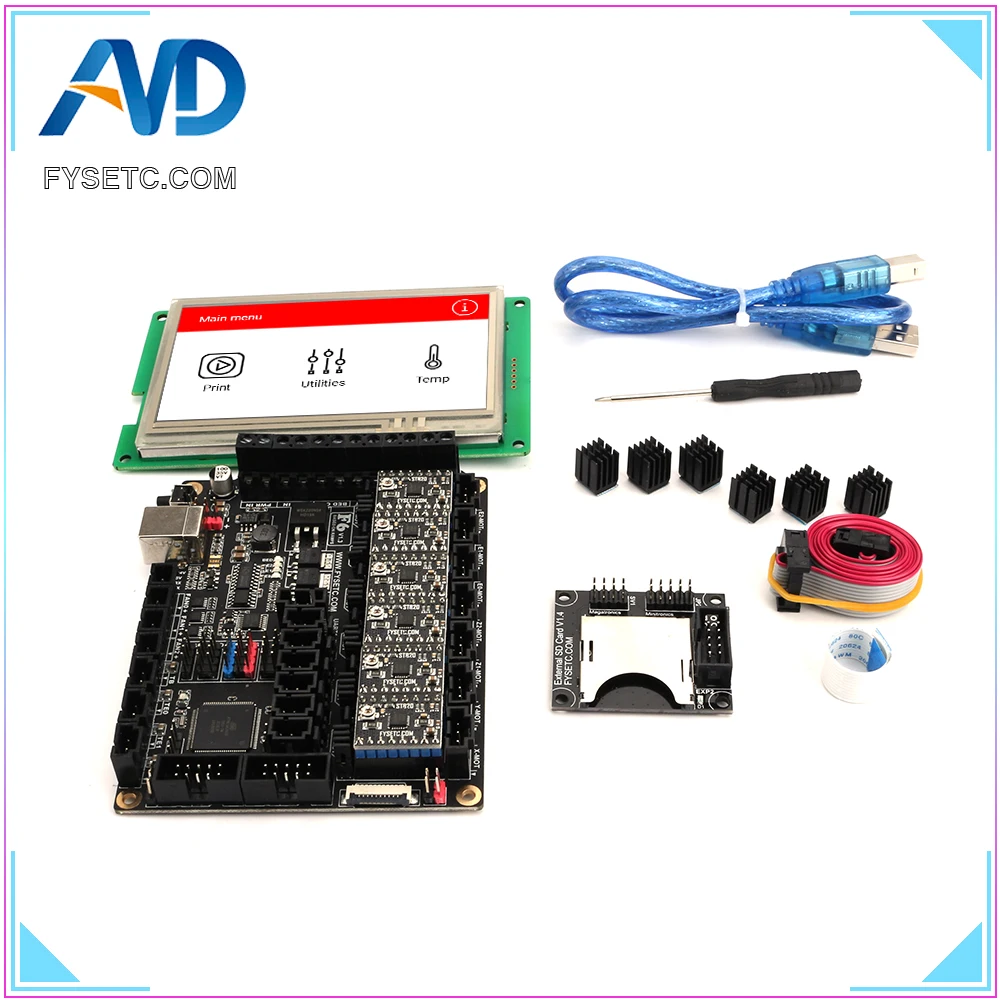

Материнская плата все-в-одном FYSETC F6 V1.3 + 6 шт. Драйвер шагового двигателя ST820 4 3

---



: FYSETC F6 V1.3 все-в-одном материнской платы + 6 шт. ST820 Драйвер шагового двигателя + 4,3 "дюймовый сенсорный экран Экран с Card Reader



Информация о продукте Плата FYSETC F6-это многофункциональное электронное решение для 3D-принтера и других устройств с ЧПУ. Он обеспечивает шесть разъемов для драйверов и поддерживает Pololu pin совместимые Шаговые драйверы, особенно модули драйверов TMC. Нет необходимости в полете проводов при использовании TMC2100, TMC2130 и TMC2208. и SPI,Usart и ther pin configer функции доступны. Особенности • Компактный размер: 127,35 мм x 92 мм • Полностью интегрировано все в одном решении: -Совместимость с Arduino 2560-R3 (работает с Sprinter, Repetier-прошивка, Marlin из коробки) -CH340 для высокоскоростного USB последовательного подключения • Универсальный источник питания: -Может использоваться с 9V-28V для моторов/Подогрев кровати -Интегрированные высокоточные регуляторы мощности (DC/DC): 5V 3A Max -Автоматический селектор питания для ATmega/logic (Автономный или Питание от USB) • Простой дисплей + SD-CARD разъем: -RepRapDiscount SmartController совместимый штыревой разъем на плате -10P FPC для серийного сенсорного дисплея -2X4 PinHeader Out для SD карты moudle • До 6 моторных драйверов с простой микроступенчатой установкой и поддержкой TMC драйвера без летающего провода • 10x PWM способными мощность mosfet выходы (1 для очаг, 3 для жар-конец, 3 для любителей, 3 для RGB светодиодный полосы) • Горячая кровать предназначена как отдельный вход питания для максимального тока • Все неиспользованные контакты выводятся штыревыми заголовками • Встроенная Внешняя вспышка SPI 2 Мб • Печатной платы: -4 слоя -2 унции медных внутренних слоев, 1 унций вне слоев -Высокое качество, высокая температура FR4-TG130 печатной платы -Золото по подслою никеля отделка Если у вас есть какие-либо вопросы по использованию метода, пожалуйста, обратитесь к ссылке:          //github.com/FYSETC/FYSTLCD     //fysetc.github.io/F6_V1.3/    //www.facebook.com/groups/197476557529090/ Если у вас есть какие-либо вопросы по использованию платы в Ender-3, вы можете обратиться к нему

//www.youtube.com/watch?v=cJMsqyWJYMU&feature=youtu.be&fbclid=IwAR2VcBigxn6pqpf_VUpfoK4JVHrOwUTyLiZyyQMnOgmURzNwyhDcELkvGT8

Если вам нужен чехол для платы, вы можете обратиться к ссылке

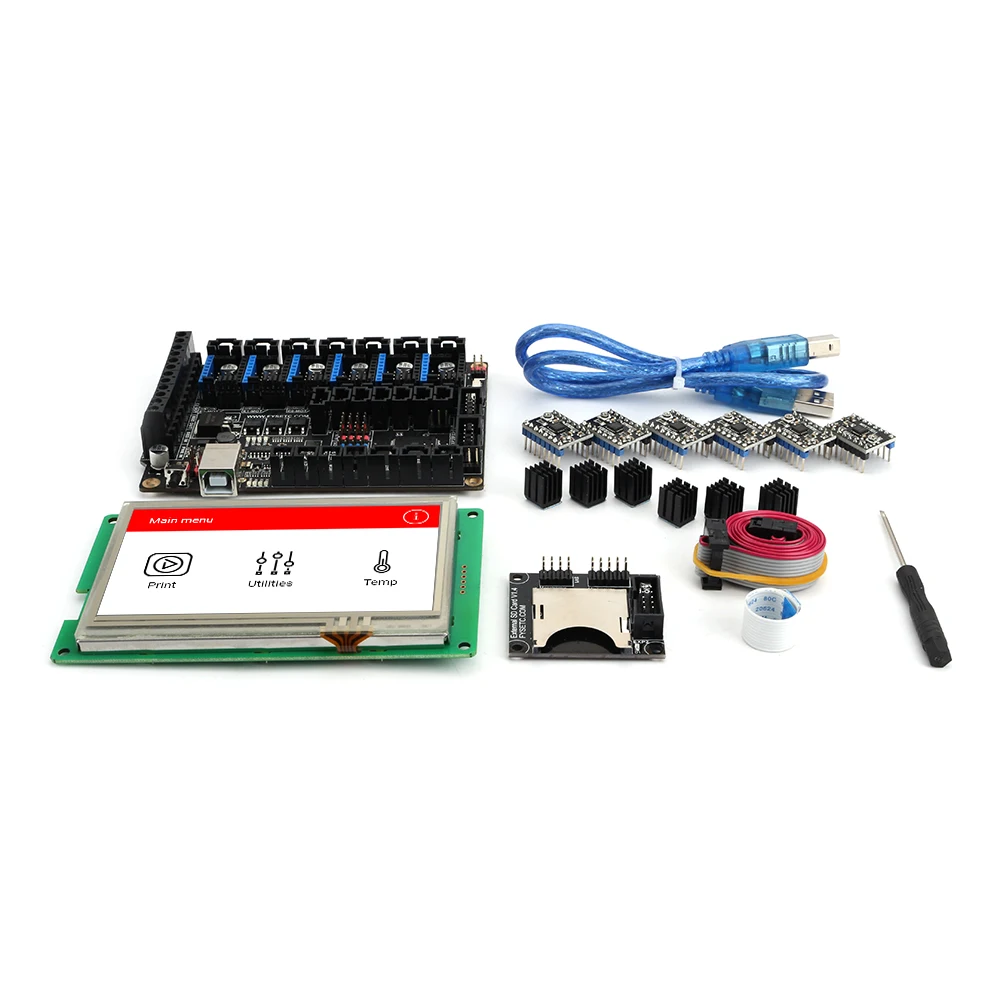

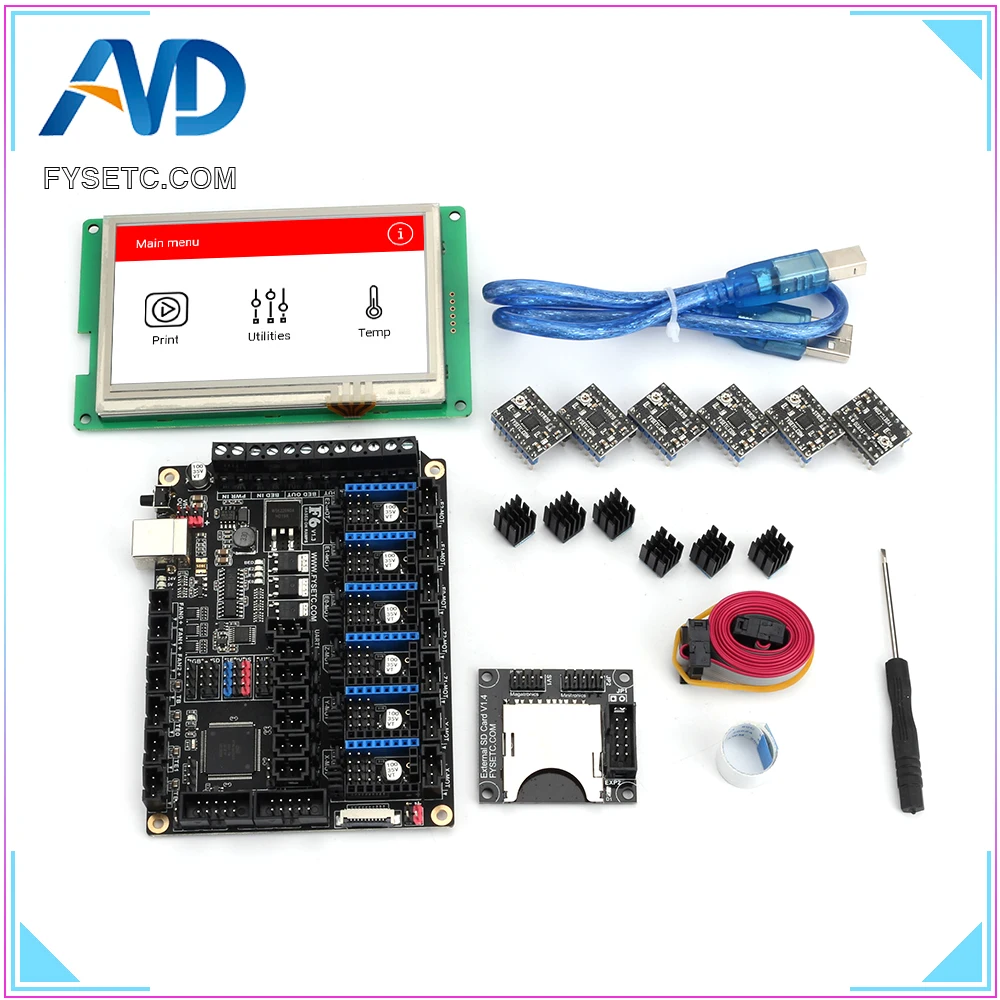

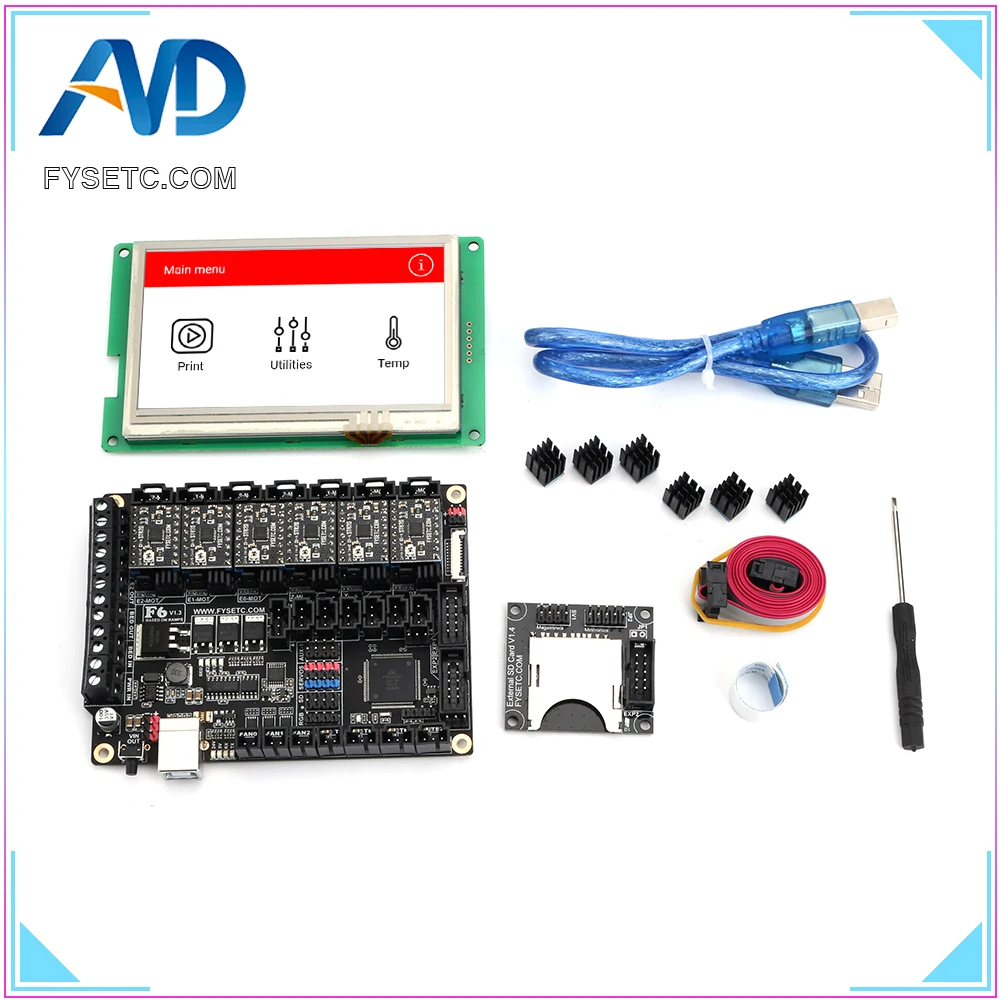

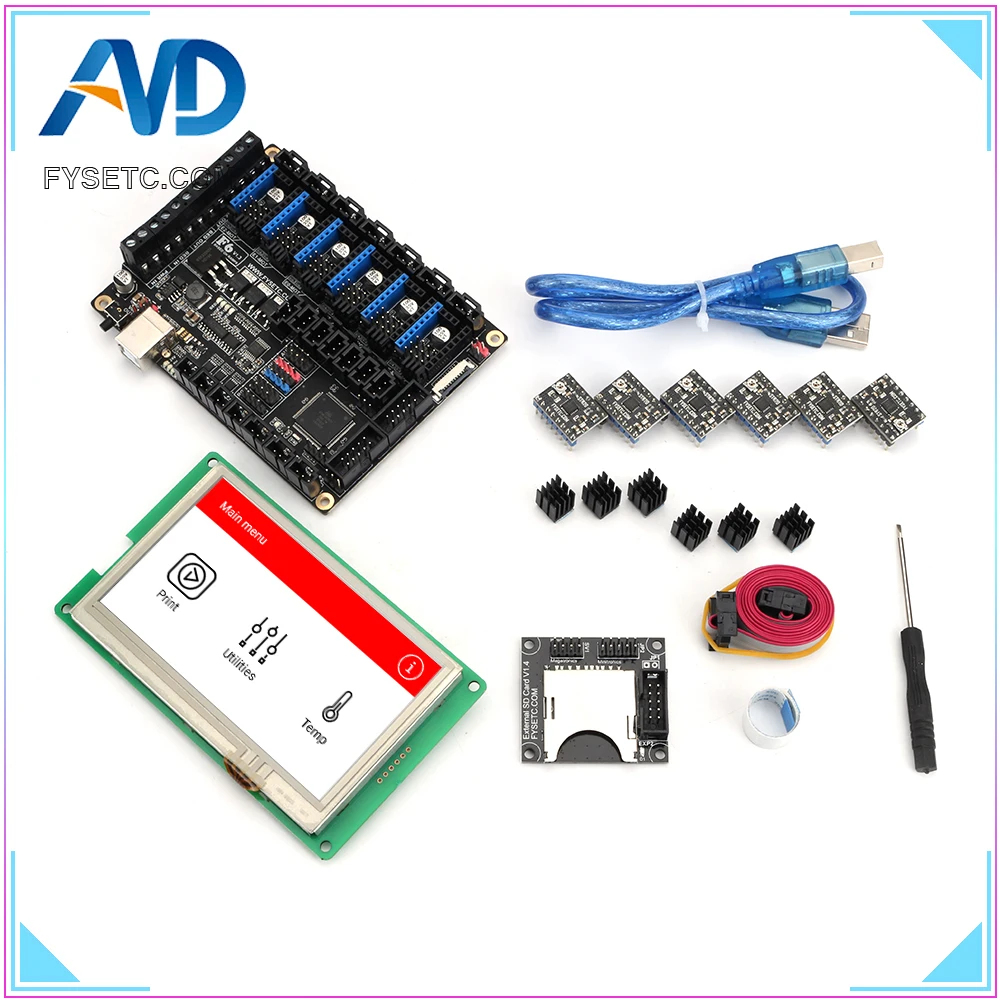

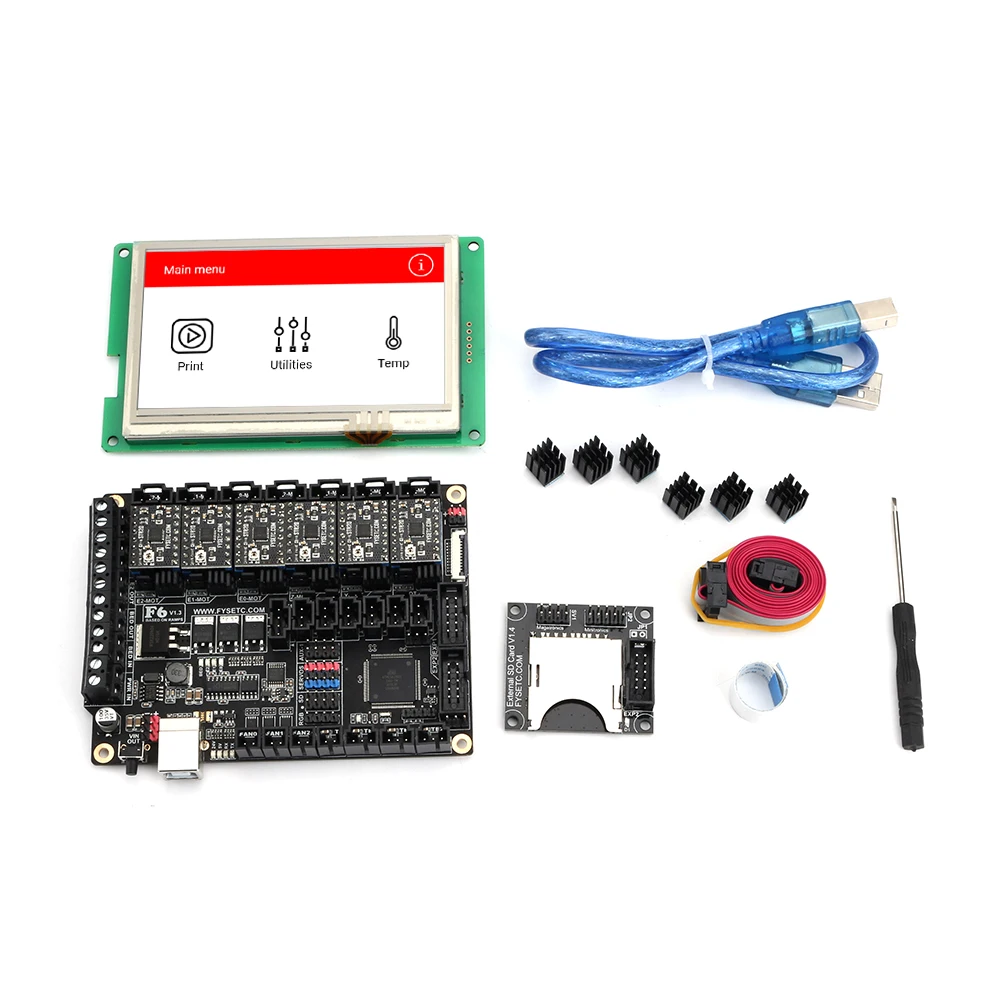

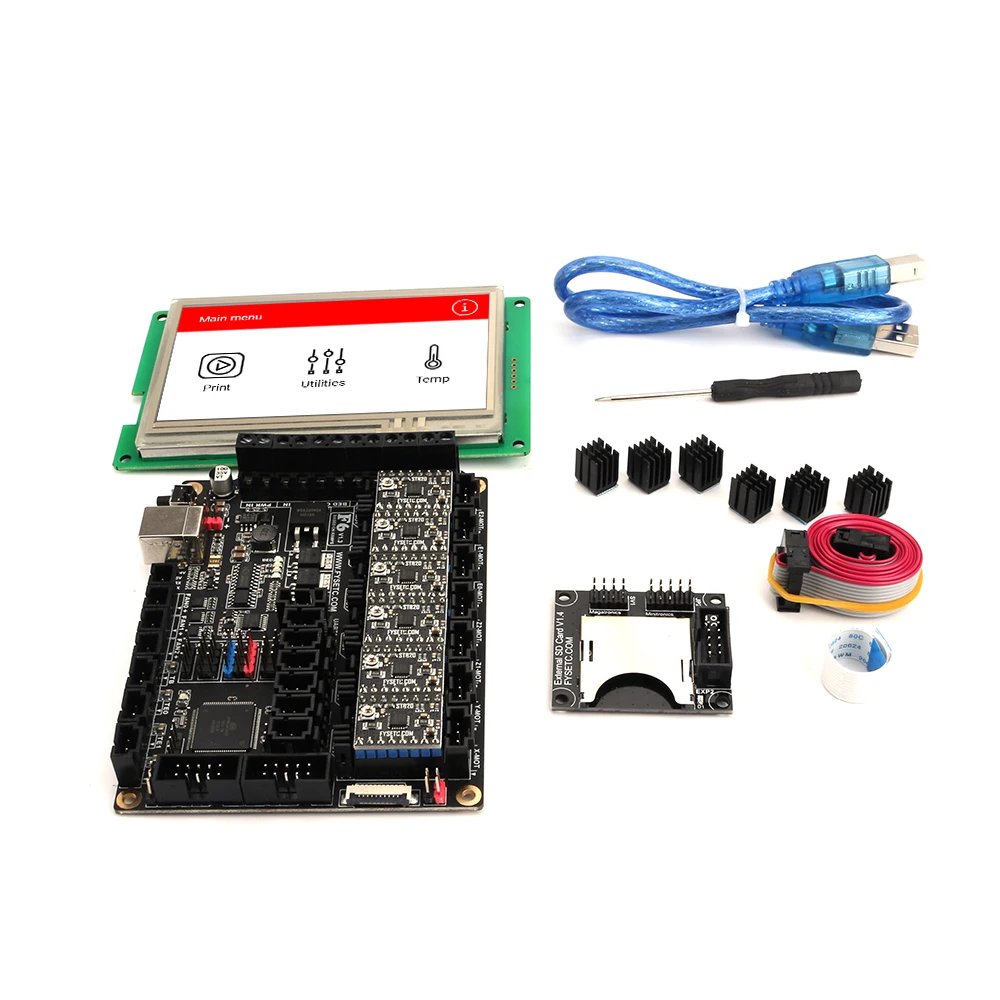

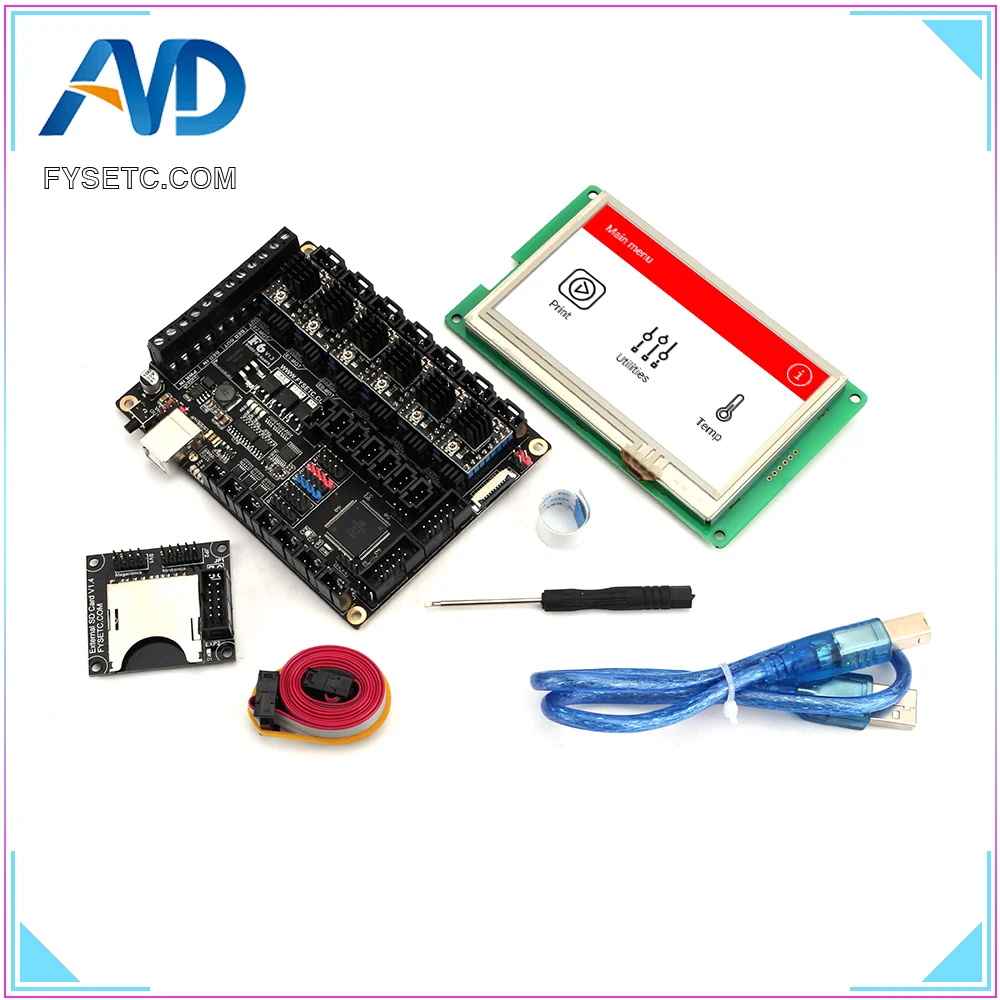

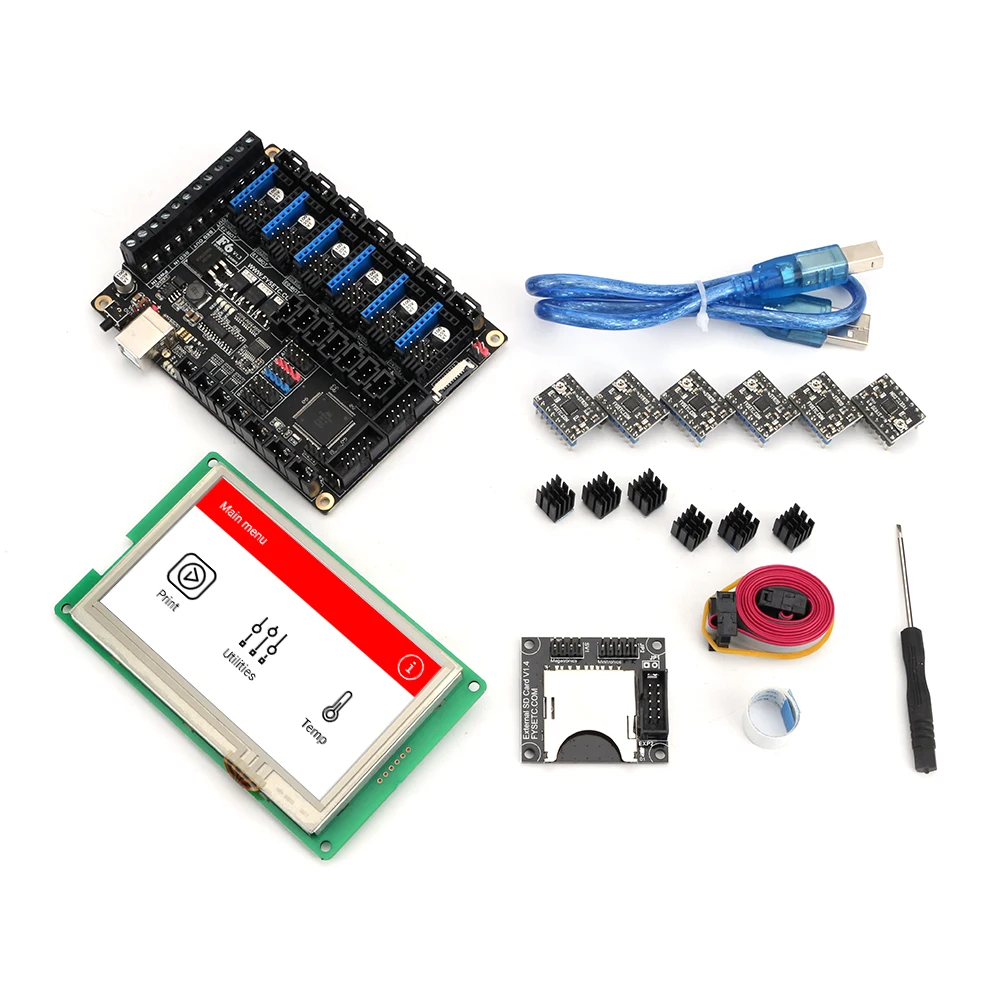

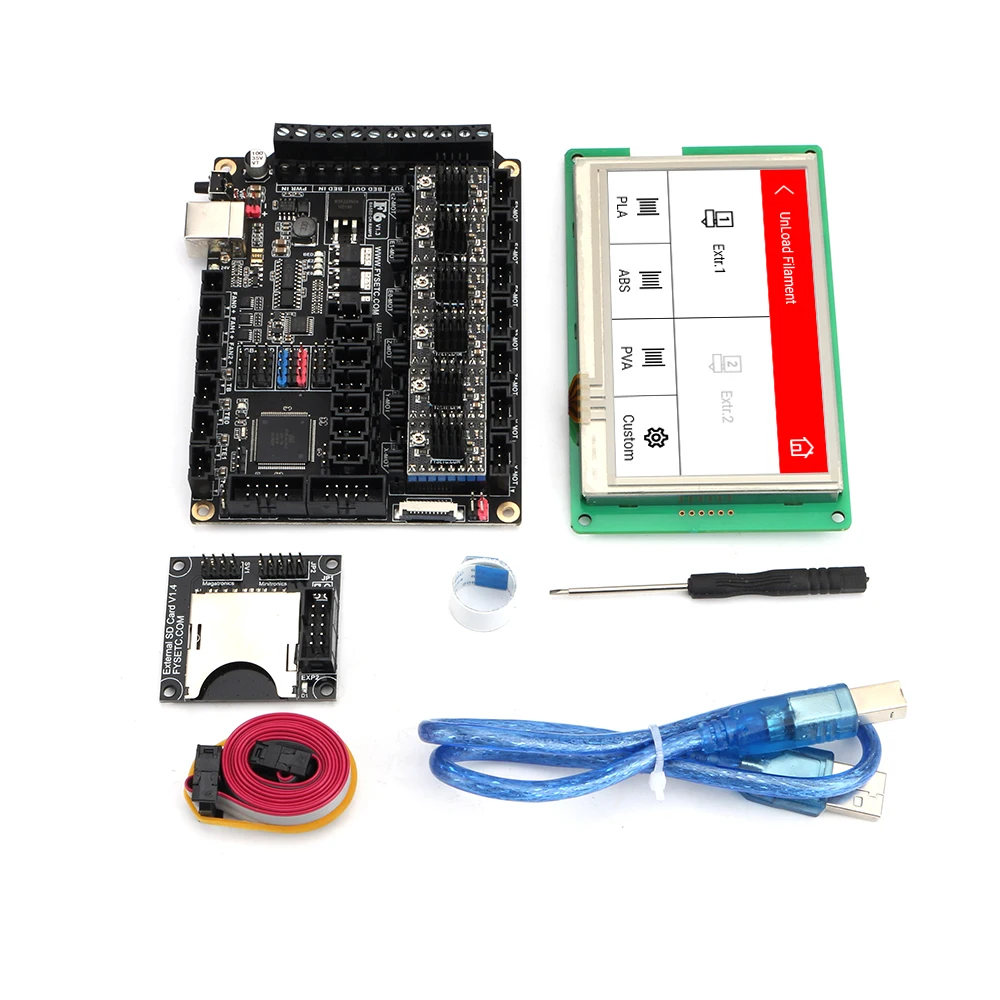

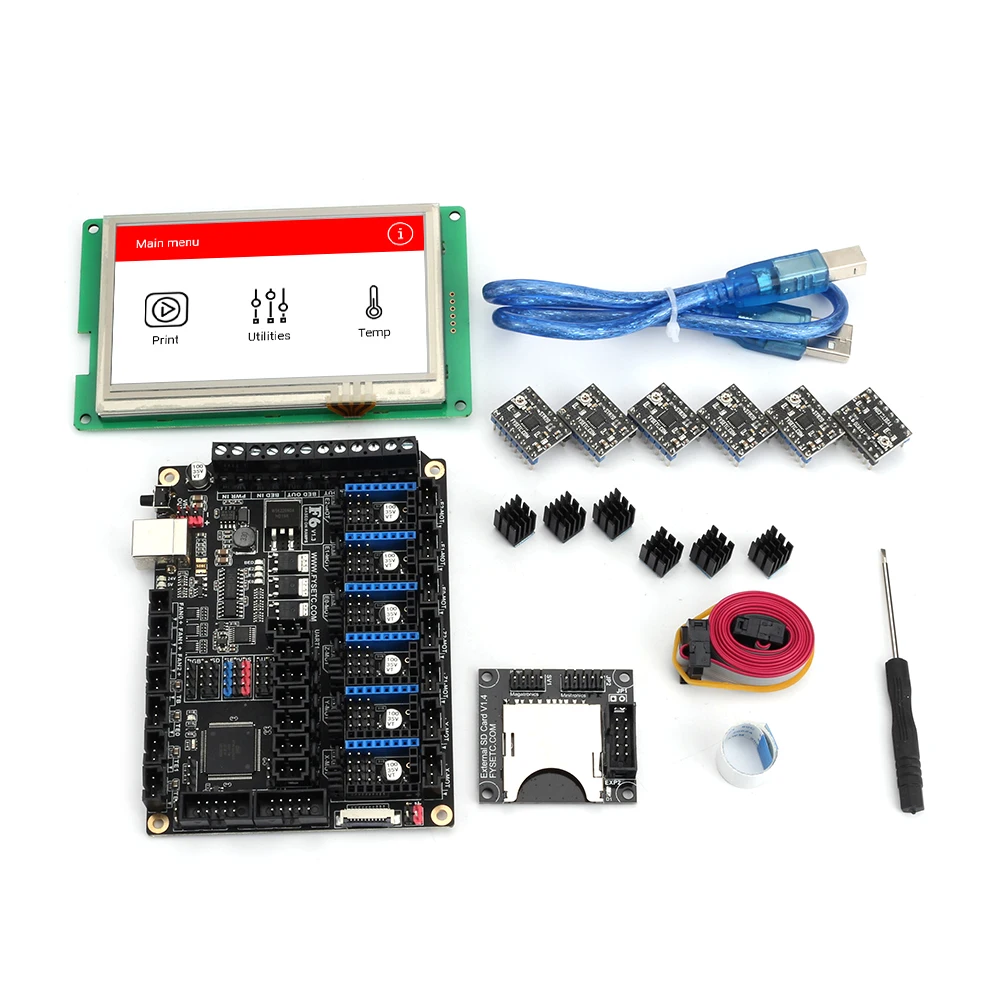

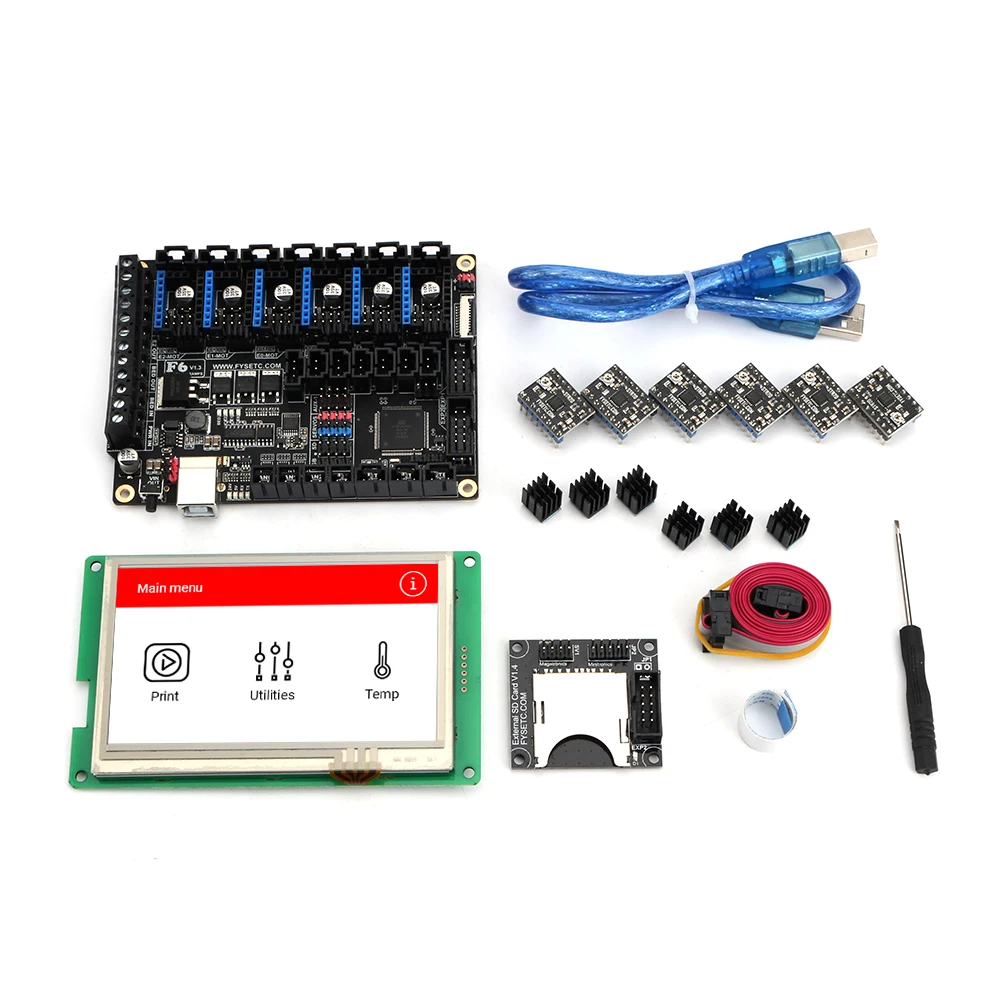

//www.thingiverse.com/thing:3589655 Посылка с драйверами: 1 * F6 V1.3 6 * драйвер 6 * радиаторы 1 * сенсорный экран 1 * слот для карт SD 1 * USB 1 комплект джемпер 4 шт. 2pin MX2.54 9 шт. 3pin MX2.54 8 шт. 4pin MX2.54 Подарок: 1 * пинцет
