CF8591 представляет собой единое питания, низкая мощность 8 COMS-type a/D, ljrevtyns ghjnbd frwtgnf преобразователь чип, он имеет 4-канальную аналоговые входные каналы, весь путь к аналоговым выходным каналам и интерфейсу шины I2C. Рабочий адрес устройства I2C ниже трех чипов A0, A1 и A2, три адресных контакта решения, поэтому без добавления какого-либо оборудования с шиной I2C можно подключить до восьми устройств одного типа. Устройство имеет многоканальный аналоговый вход, встроенный трек и удержание, преобразование 8 a/D и восемь функций преобразования D / A. Коэффициент конверсии A / D и D / A определяется максимальной скоростью передачи шины I2C.

Характеристики:

Одиночный источника питания;

Нормальная рабочая Диапазон напряжения питания 2,5 V ~ 6V;

Завершено через вход/выход данных шины I2C;

Адрес устройства определяется тремя адресными контактами;

Частота выборки определяется скоростью передачи шины I2C;

4 дорожных аналоговых входа программируются как односторонние или дифференциальные входы;

Может быть настроен для преобразования номера канала автоматически увеличивает функциональность;

Диапазон аналогового напряжения VSS ~ VDD;

Функция отслеживания и удержания на чипе;

8-битный последовательного приближения A / D преобразования;

Умножение с одним аналоговым выходом D / A конвертером.

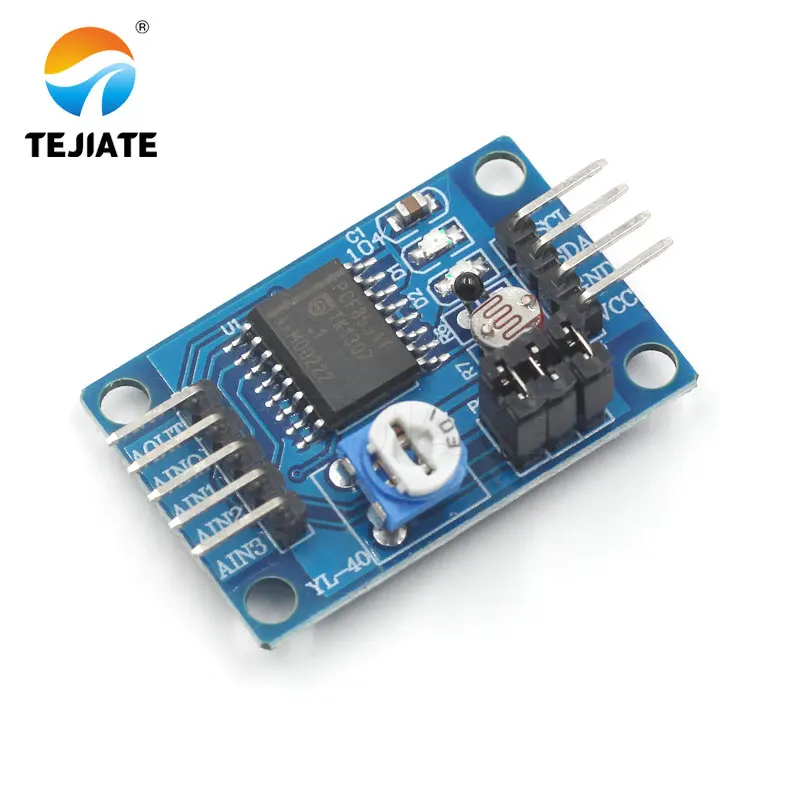

Описание:

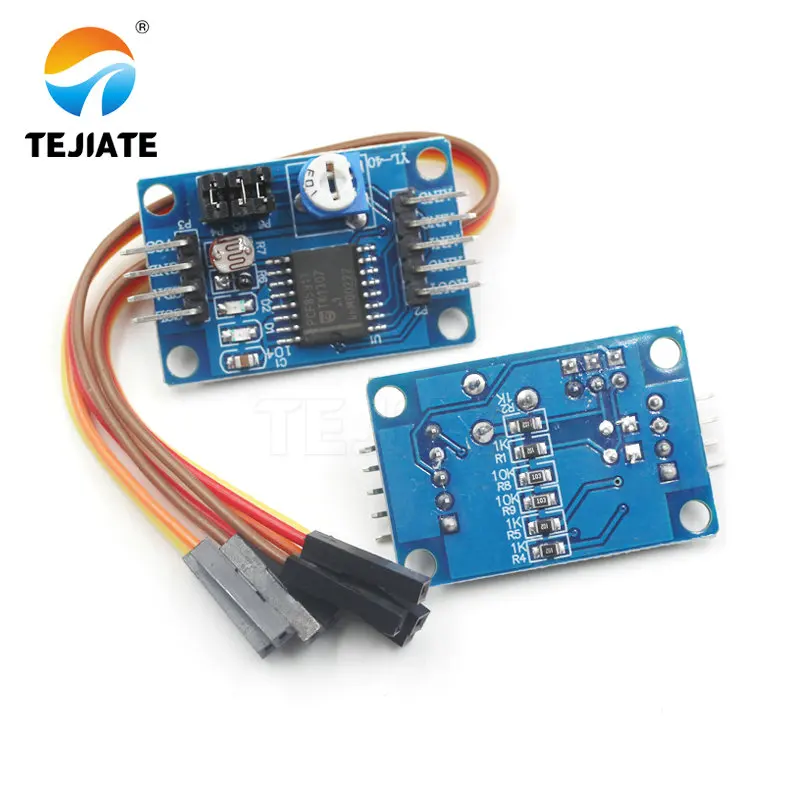

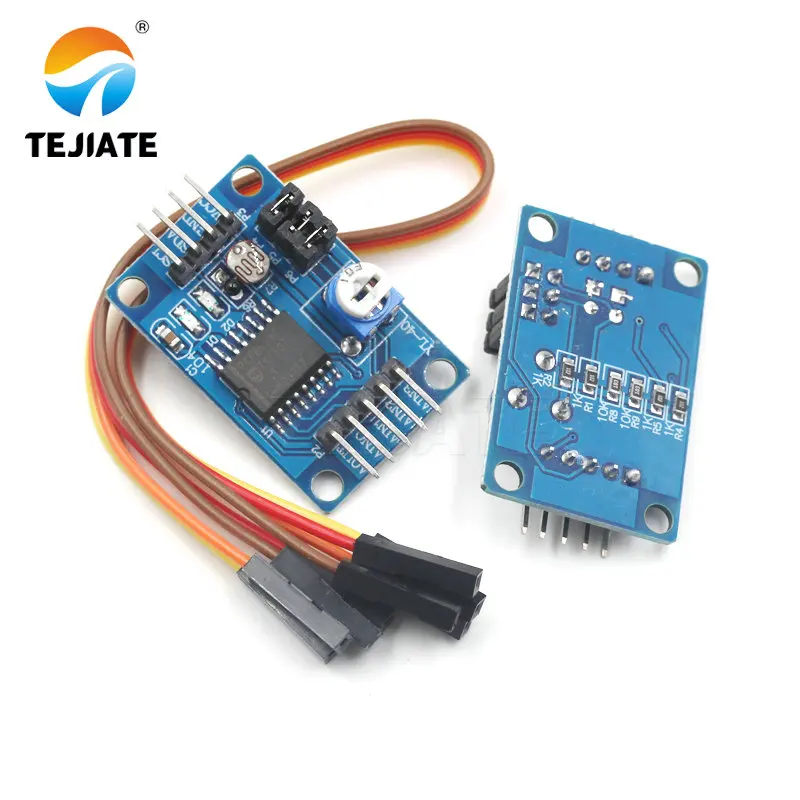

Чип модуля с PCF8591T, SMD посылка

Поддержка 4 канала аналоговое напряжение приобретения входным сигналом (диапазон входного напряжения 0 - 5V)

Модуль с индикатором питания 1 (D1)

Модуль с выходным индикатором DA (D2), когда выходное напряжение DA достигает определенного значения, светильник индикатора, чем выше значение напряжения, тем ярче светильник s

Модуль интегрирует входное напряжение дороги 0 - 5 в (через синий и белый потенциометр для регулировки входного напряжения)

Модуль Интегрированный Дорога фоторезистор (модель: 5537), окружающего светильник интенсивность AD коллекция

Модуль Интегрированный способ термистор (модель: MF58) температура окружающей среды по AD коллекции

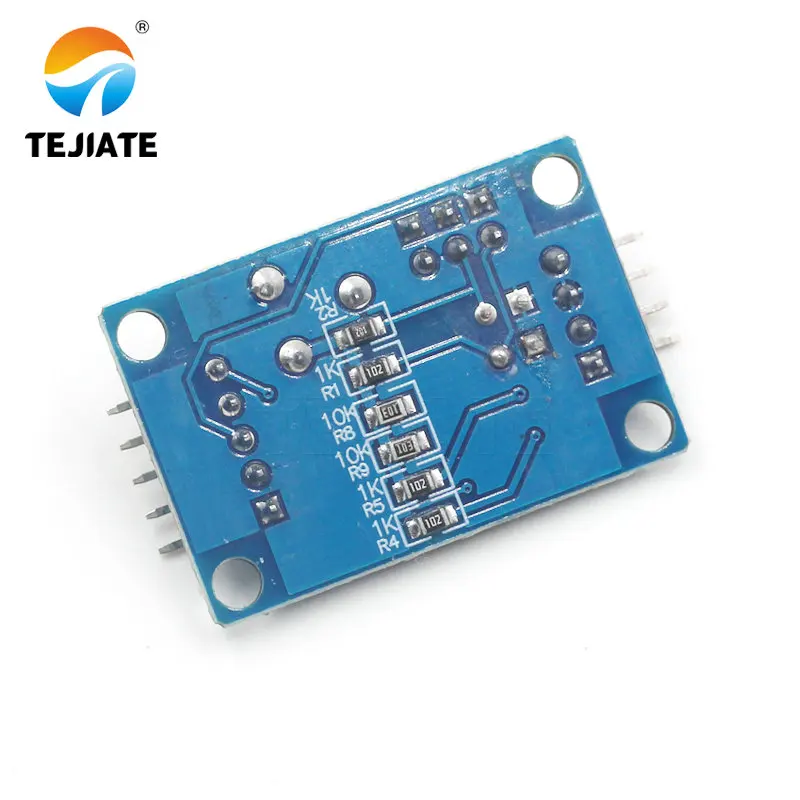

Размер печатной платы: 48 мм * 25 мм * 1,6 мм

Качественная дуговая конструкция углов панели не поцарапает вашу руку. С отверстием для позиционирования диафрагма 3,1 мм, простых в использовании 3 мм tongzhu фиксированной

Существует два вида подключения:

Left 4 pin-код:

SDA IIC интерфейс передачи данных подключенный микроконтроллер IO порты (P2.0)

SCL IIC часы интерфейс подключенный микроконтроллер IO порт (P2.1)

Катода интерфейс внешний VCC мощность 3,3/5V позитивные источника питания

GND отрицательного интерфейса внешний 3,3/5В отрицательные питания

Правая 8 pin-код:

Выходной порт модуля AOUT DA

Интерфейс аналогового входного сигнала AIN3

Интерфейс аналогового входного сигнала AIN2

Интерфейс аналогового входного сигнала AIN1

AIN0 аналоговый входной сигнал интерфейс 0

Интерфейс аналогового входного сигнала INPUT3 3

INPUT2 входной порт сигнала термистора подключен к

INPUT1 имеет входной порт сигнала фоторезистора, подключенный к

INPUT0 подключается к входному порту сигнала потенциометра
