Портативный с несколькими секциями поверхности ROughnessТестер JD520

Портативный с несколькими секциями тестер шероховатости поверхности JD520Является высокоточным инструментом для измерения шероховатости поверхности.

Его можно использовать на разнообразие подвергая механической обработке частей и работает на различных поверхностях, не только плоском но также внешнем конусе, внешний цилиндр,

Изогнутые, отверстия, канавки, углубления канавки и ось и т. д.

Применение

Портативный тестер шероховатости поверхности JD520 позволяет измерять шероховатость поверхности как на металлических, так и неметаллических заготовках.

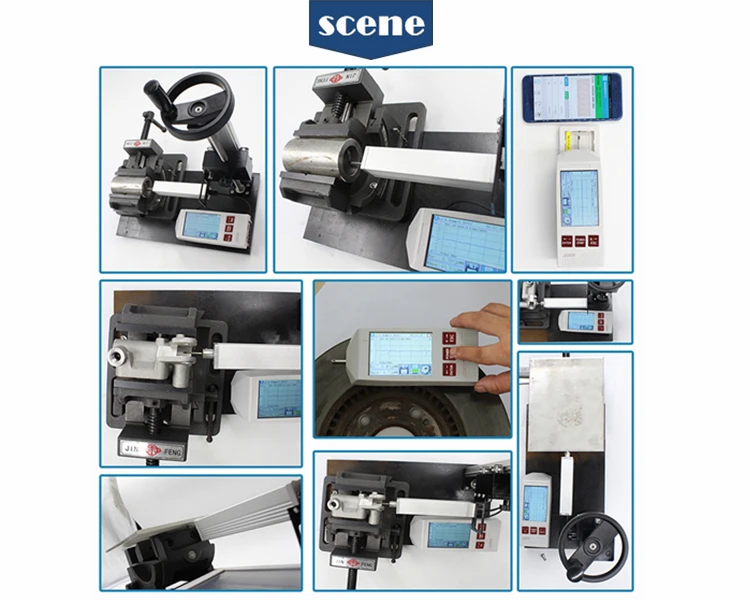

Он подходит для обработки и производства, контроля качества, инспекционных отделов, особенно для измерения на большой и тяжелой заготовке,

Линия сборки на месте. JD520 является неразрушающим испытательным инструментом, ущерб не будет причинен испытательной части.

Основной Особенности
Мехатроника и эргономика Дизайн, маленький размер, легкий вес, простота эксплуатации

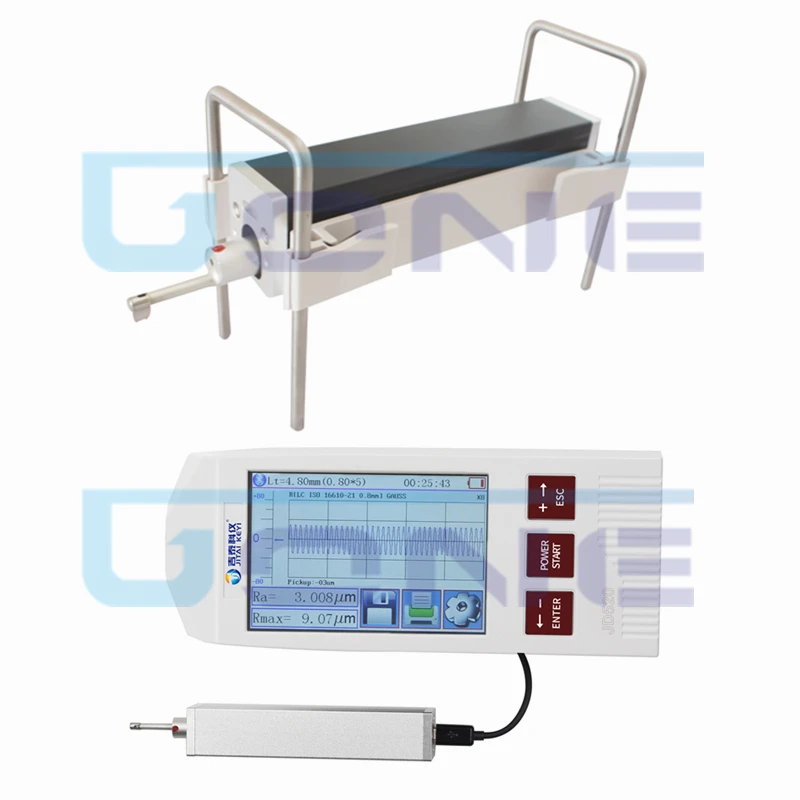

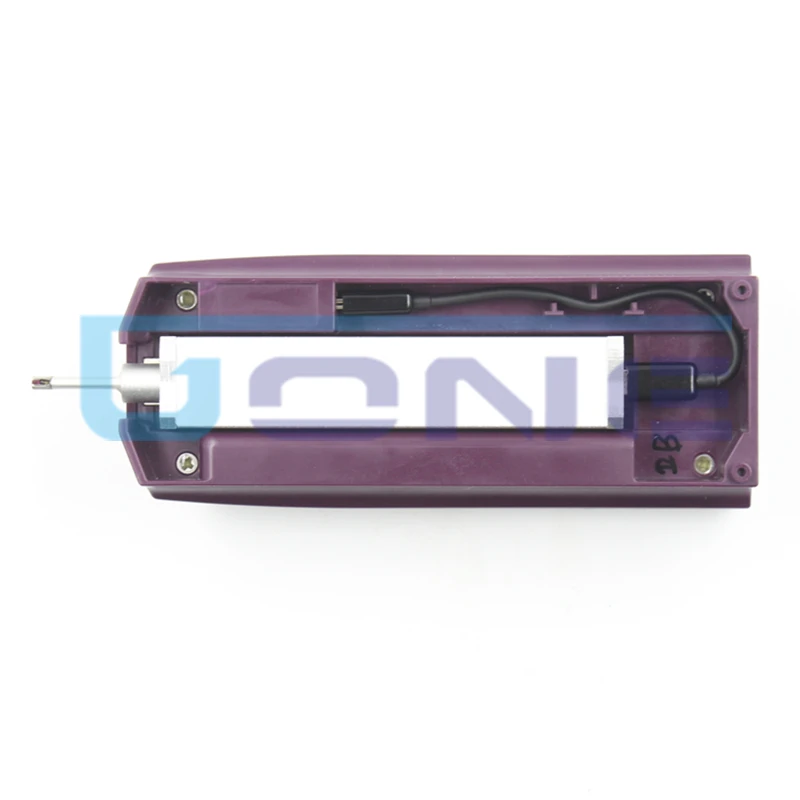

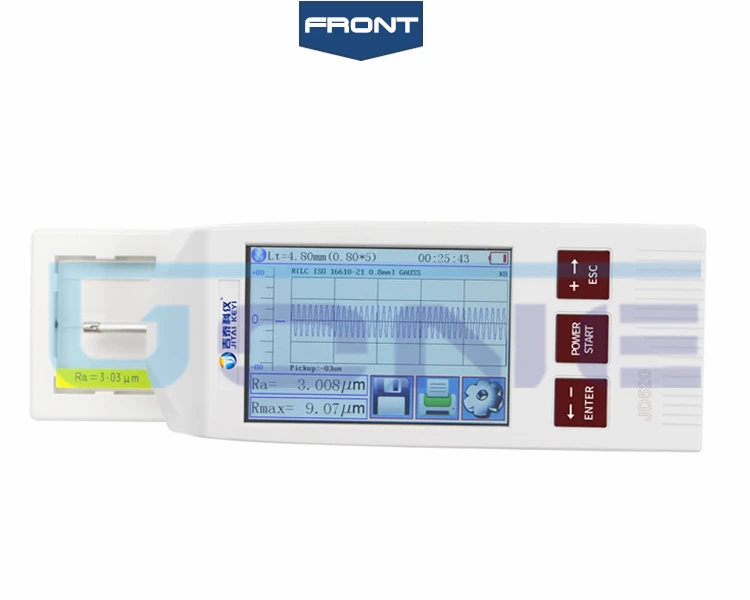

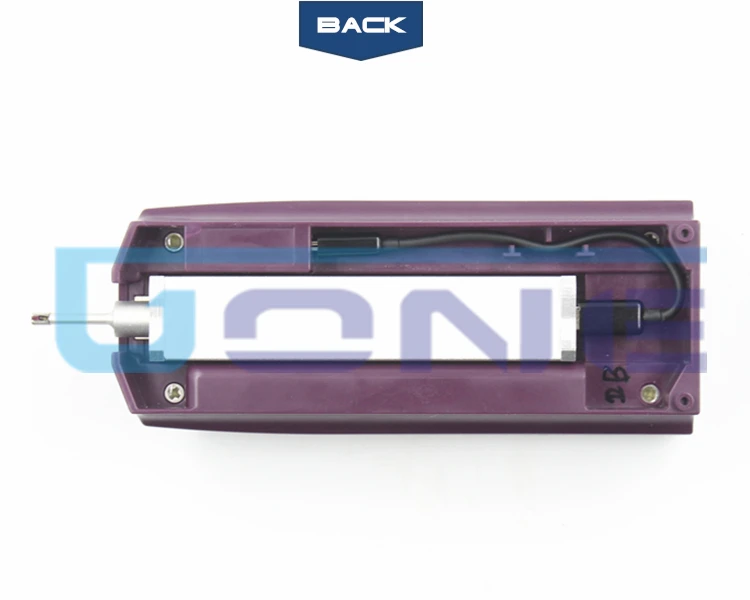

Устройство управления стилусом может храниться в основном блоке для стандартного измерения,

Или отделенный от блока дисплея путем использование поставленного кабеля который позволяет более гибкому измерению в любой ориентации.

Драйвер может быть разделен и повторно прикреплен в одном простом шаге.
DSP чип управления и обработки данных, высокая скорость, низкое потребление энергии
22 параметры: Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry (JIS), rmax, RPc, рк, РПК, РВК, Mr1, Mr2
Диапазон измерений до 160 мкм (может быть опционально до 320 мкм)

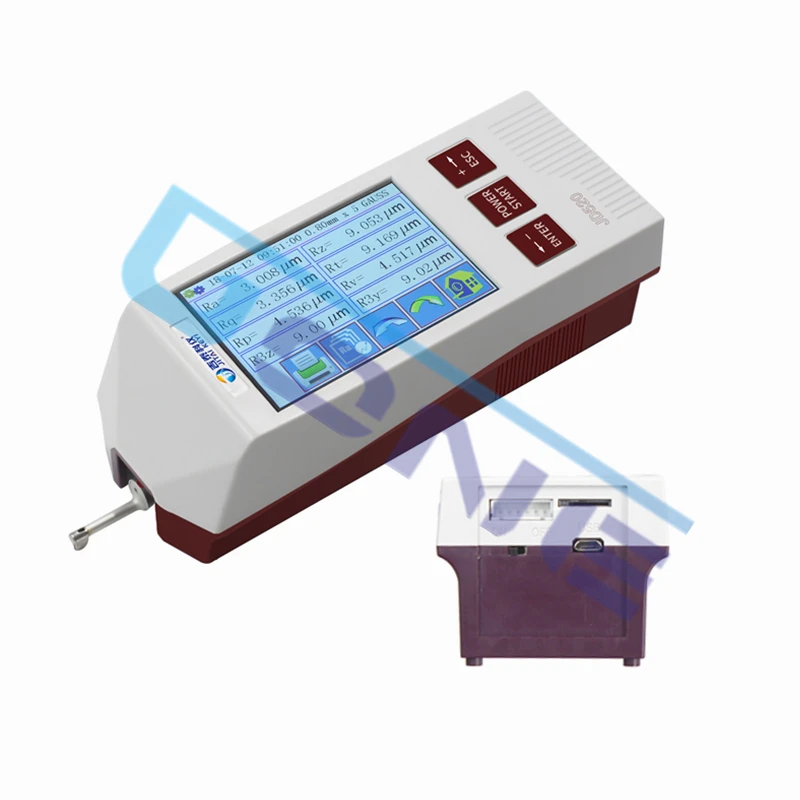

3. 5 дюймов цветной графический TFT сенсорный экран, широкий угол обзора, отличная читаемость и интуитивно понятный богатый дисплей,

Он включает в себя подсветку для улучшения видимости в темных условиях
Можно управлять с помощью кнопок или сенсорного экрана
2. Он обеспечивает возможность Bluetooth, поддерживает беспроводное соединение с мобильным и мини-принтером.
Встроенный литий-ионный аккумулятор и схема управления, высокая емкость, без эффекта памяти, он работает более 50 часов при полной зарядке,

И есть остающийся индикатор заряда, Подсказка для зарядки
Хранение данных большой емкости, 100 единиц необработанных данных и кривых можно хранить
Настройка часов в режиме реального времени и отображение для удобства записи и хранения данных
С автоматическим сном, Автоматическое отключение питания, функции экономии энергии
Reliable надежная схема и конструкция программного обеспечения для предотвращения застревания двигателя
Язык: китайский и английский переключатель свободно
Все параметры или любой из параметров, которые установлены пользователями, могут быть напечатаны

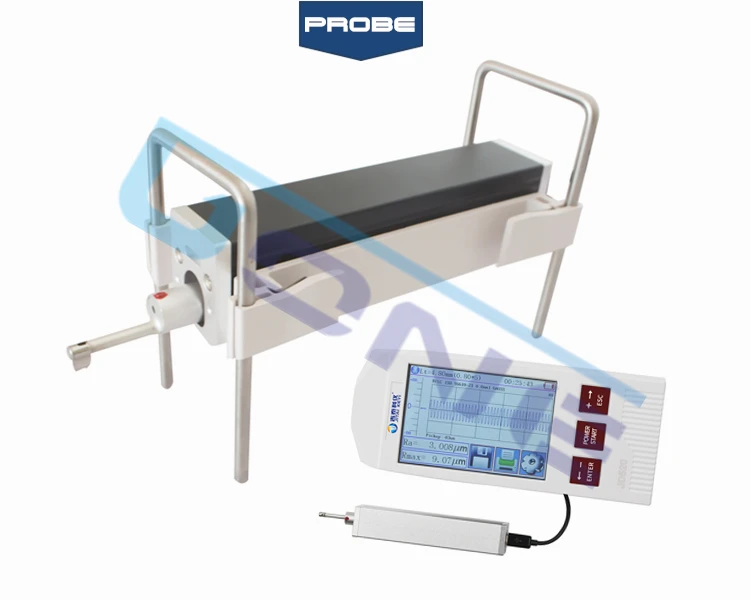

Дополнительные аксессуары: возможность Bluetooth, изогнутый датчик, датчики pinholes, измерение, подставка, удлинитель, принтер
Портативный тестер шероховатости поверхности JD520 соответствует международным стандартам ISO, DIN, ANSI, JIS

Технические Параметры

Диапазон измерения:

ВZОсь (вертикальная) ± 80 мкм/± 160 и микро; М (улучшенная модель)
ВXОсь (поперечная) 20 мм

Разрешение:

Ось Z (вертикальная) 0,01 мкм/± 20 мкм

0,02 мкм/±40μm
0,04 мкм/±80μm
0,08 мкм/±160μm

Пункт измерения параметра:

Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry (JIS),Rmax, RPc, рк, РПК, РВК, Mr1, Mr2

Стандартный:ISO, ANSI, DIN, JIS

Кривая области графического подшипника, профиль шероховатости, первичный профиль
Фильтр:RC, PC-RC, Гаусс, D-P

Длина выборки (lr):0,25, 0,8, 2,5 мм

Длина оценки (ln):Ln = lr× n = 1 ~ 5

Сенсор метод измерения:Занесло
Стилус Diamond, 90 угол конуса, 5ммр
Силы <4mN

Скользящая часть из твердого сплава, радиус закругления:40 мм

Скорость перемещения:

 Lr = 0,25, Vt = 0,135 мм/сек.
Lr = 0,8, Vt = 0. 5 мм/сек.
Lr = 2. 5, Vt = 1 мм/сек.
Возврат Vt = 1 мм/сек.

Точность:Менее ± 10%
Повторяемость:Менее 6%
Мощность питания:Встроенный литий-ионный аккумулятор, зарядное устройство: DC5V, 800mA
Размер изображения:Основной блок: 64*53*160 мм привод: 23*27*115 мм
Вес:(Основной блок) около 380 г
Рабочая Защита окружающей среды Температура:-20℃-40℃
Влажность:<90% RH
Температура хранения и транспортировки:-40℃ ~ 60℃
Влажность:<90% RH

Диапазон измерения
Ra, Rq 0,005 мкм ~ 30 мкм
Rz, R3z, Ry, Rt, Rp, Rm 0,02 мкм ~ 320мкм
Sk/0 ~ 100%
S, Sm 1 мм
Tp 0 ~ 100%

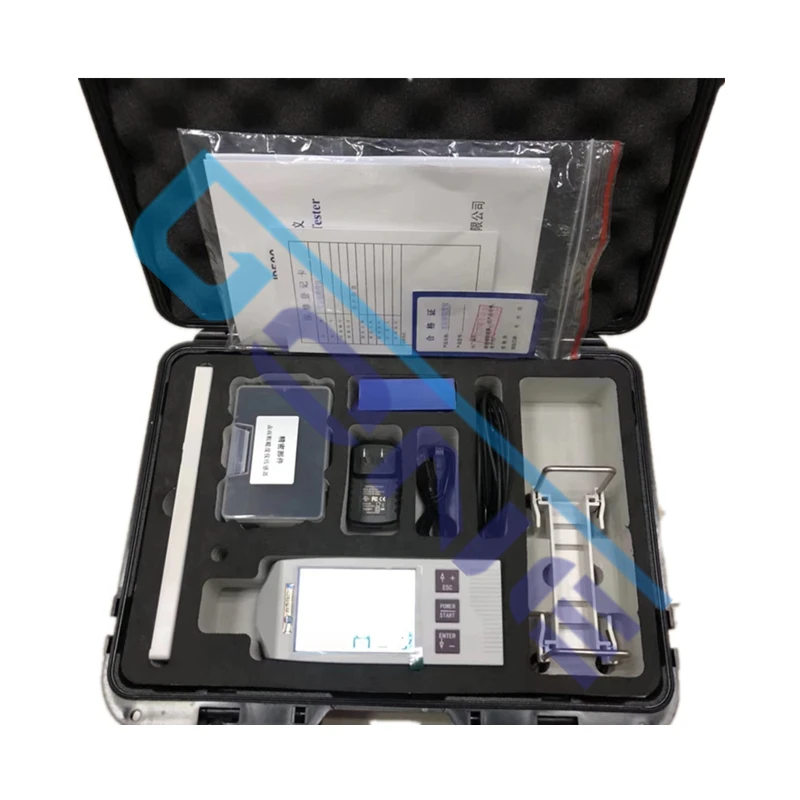

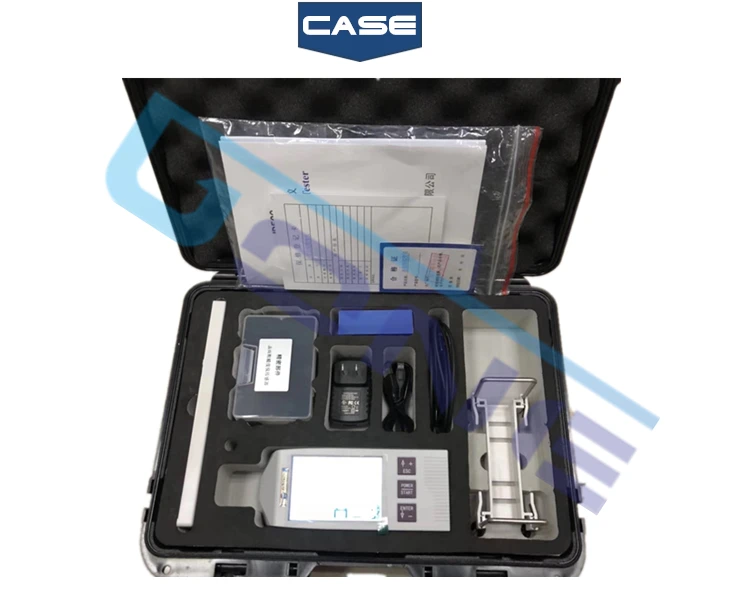

Стандартный Configration
· JD520 основной блок 1 шт.
· Датчик привода 1 шт.
· Стандартный датчик 1 шт
· Калибровочный блок и кронштейн 1 шт.
· Адаптер высоты 1 шт.
· Адаптер питания 1 комплект
· Руководство по эксплуатации

Примечание: метод доставки по умолчанию осуществляется такой курьерской службой, как EMS, DHL, FedEx, UPS и TNT.

И для специальных изделий, которые содержат батарею, способ доставки может быть разным, в зависимости от конкретных условий.

Мы предлагаем 1 год гарантии на инструменты, за исключением расходных частей.
