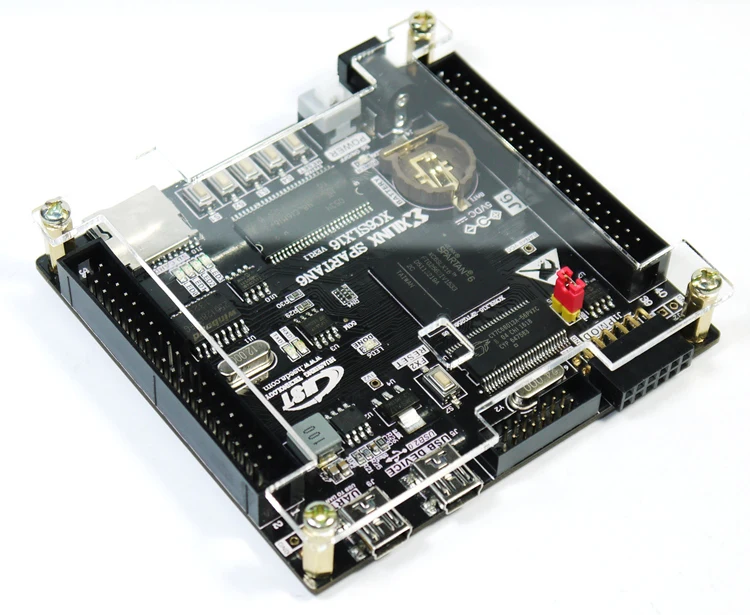

XILINX SPARTAN6 XC6SLX16 Microblaze SDRAM USB2.0 FPGA Development board A Type Brand new RH|Детали и аксессуары для

XILINX SPARTAN6 XC6SLX16 Microblaze SDRAM USB2.0 FPGA Development board A Type Brand new RH|Детали и аксессуары для

Описание:1. Объем основной платы 8,5*8,2 см, может быть непосредственно вставлен в Пользовательскую платформу в качестве многофункционального модуля, сокращает цикл разработки продукта2. XILINX SOPC EDA серия обучения и применения программного обеспечения3. VHDL, Verilog HDL обучение и развитие4. XILINX Microblaze SOPC программное обеспечение обучения и разработки приложений5. FPGA Встроенная система обучения и разработки приложений6. FPGA IP проверка и разработка7. RTC разработка и применение часов в режиме реального времени8. QFLASH чтение, запись и эксплуатация9. EEPROM чтение и запись операций и приложений10. USB2.0 Коммуникационный эксперимент и разработка11. Встроенная прикладная система периферийного обучения и разработки приложений, SDRAM, интерфейс флэш-памяти, интерфейс RS232, ЖК-интерфейс и т. д.   Характеристика:1. Предоставить полную платформу для разработки оборудования и программного обеспечения XILINX FPGA, чтобы полностью продемонстрировать гибкость FPGA2. богатые периферийные ресурсы: 16 бит 256 Мб SDRAM, 16 Мб FLASH, 128 Мб QFLASH, 4 КБ EEPROM, чип часов в реальном времени, интерфейс USB-UART, интерфейс USB2.0, 5 кнопок, 4 ЖК-дисплея, интерфейс PMOD3. хорошая масштабируемость, плата приводит к неиспользованным контактам FPGA IO, объединенным в 84 Расширительных интерфейсов (J6, J7, J1), долгосрочному распределению и EMC анализа, высокоскоростные док-аудио входные и выходные карты, видео входные и выходные карты, AD DA карты, гигабитные сетевые модули   XC6SLX16 VER1.1 FPGA основная плата ресурсы:1. Чип FPGA: XC6SLX16-2FTG256C (FBGA256), класс скорости 2, элементы логики 14579, биты памяти 576Kb, встроенные мультипликаторы DSP48 16, глобальные часы 22. SDRAM: 1 шт. 16 м × 16 бит SDRAM, до 166 МГц скорость чтения и записи 256 Мб, большая емкость, независимое управление I/O, независимая шина для адреса данных3. Вспышка последовательной конфигурации: стандарт M25P16 (16 Мбит), запись прошивки или встроенных программ и данных пользователя4. Вспышка QSPI: 1 шт. 128 Мбит четырехъядерный флэш-чип SPI для хранения данных пользователя или файлов, модель чипа W25Q1285. EEPROM: 1 шт. EEPROM, модель 24LC04, Емкость: 4 кбит (2*256*8 бит)6. TF/SD колода: Обеспечивает стандартный слот для tf-карты, поддержка FAT16, FAT32 формат хранения данных7. USB к последовательному порту: через PL2302 USB к последовательному чипу, пользователь может использовать usb-кабель для подключения его к usb-порту ПК для последовательной передачи данных8. USB2.0: с помощью микросхемы контроллера Cypress CY7C68013A USB2.0 для достижения высокоскоростной передачи данных между ПК и FPGA, Поддержка низкой скорости (12 Мбит/с) и полноскоростной (480 Мбит/с) режим. И предоставить независимую кнопку сброса, и прошивку экранированный джемпер, дружественный к пользователю независимый интерфейс разработки USB2.09. Часы: активные часы 50 м, пользователь может изменить другую частоту самостоятельно, вы также можете использовать чип USB2.0 IFCLK 68013, CLKOUT do Clock use10. Часы в режиме реального времени: чип RTC в режиме реального времени, модель DS1302, его функция заключается в предоставлении функции календаря до 2099, года, месяца, дня, минуты, секунды и недели. И резервный интерфейс батареи, затем Стандартный аккумулятор ноутбука, вы можете достичь долгосрочного времени точное время в пути11. Фортепиано переключатель: с выдвижной потенциал, ввод ключа пользователя12. Источник питания: 5 В, 3,3 В/2 А, 1,2 В/800 мА независимые провода дружественные и проверенные13. Порт JTAG: отладка FPGA online, лечение пользовательской программы и прошивки. Стандарт 2*7 14PIN 2,0 мм Шаг гнездо14. LVDS: J6 BANK0 приводит к отдельной 8 пар LVDS, вы можете выбрать различные уровни, регулируя стандарт напряжения BANK0, независимый чип питания LDO, по умолчанию уровень 3,3 В IO15. Светодиод: 4 шт. независимых светодиодов интерфейса IO, пользователи могут определить свой собственный, 2 RXD/TXT индикация состояния16. Главный Сброс системы: кнопка сброса системы, потяните вверх. Может также использоваться в качестве входного ключа пользователя17. Макет PCB: Высокоскоростной 4-слойный макет PCB, старшие инженеры ручной проводки и ЭМС имитационный анализ одинаковой длины, чтобы обеспечить высокоскоростную работу системы. Размер: (85 мм X 82 мм)18. Интерфейс PMOD: стандартный интерфейс XILINX PMOD, одинаковая длина проводки и анализ моделирования EMC. Вы можете напрямую подключить различные модули XILINX PMOD19. расширение ввода/вывода: Расширьте интерфейс IO, чтобы сделать выборку и другую длинную проводку, и проведите высокоскоростной анализ моделирования EMC, чтобы гарантировать, что интерфейс соединяет внешние устройства с высокой скоростью. (J6) 38 + (J7) 38 + (J1) 8 = 84 (приводит к независимому I/O). Что J6, J7 два расширения IO совместимый разъем совместим с нашими различными модулями расширения, J1 XILINX PMOD стандартный интерфейс. Вы можете напрямую подключить различные XILINX PMOD модуль     Упаковочный лист:1 x XILINX XC6SLX16 V1.1 FPGA core board1 х USB в DC Шнур питания1 x Мини USB2.0 кабель связи1 Медный столб1 акриловая защитная доска     Один год гарантии Обратите внимание: Все наши продукты отправляются из Китая, мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт, это ответственность покупателя.
