BIGTREETECH SKR V1.1 материнская плата Smoothieboard ARM с 12864LCD панель отображения + TMC2130 TMC2208 A4988

BIGTREETECH SKR V1.1 материнская плата Smoothieboard ARM с 12864LCD панель отображения + TMC2130 TMC2208 A4988

1. Только плата BIGTREETECH SKR V1.1

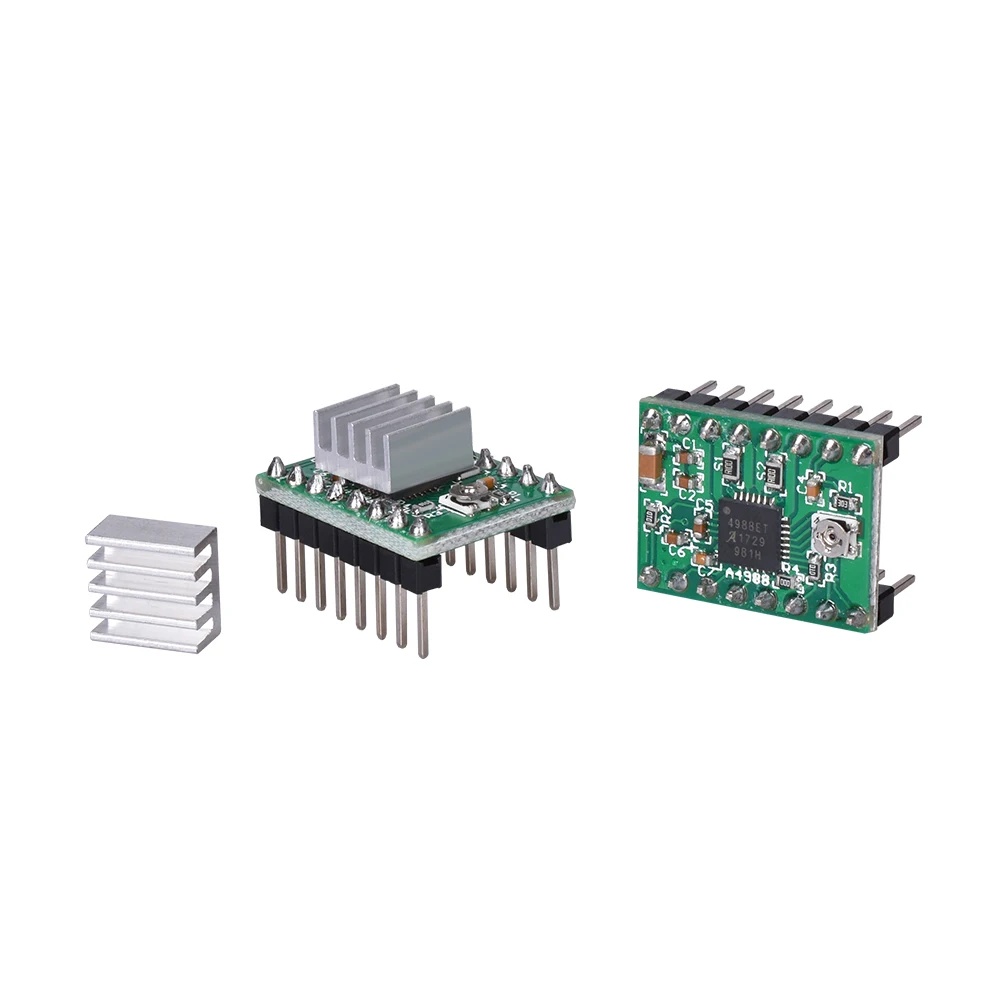

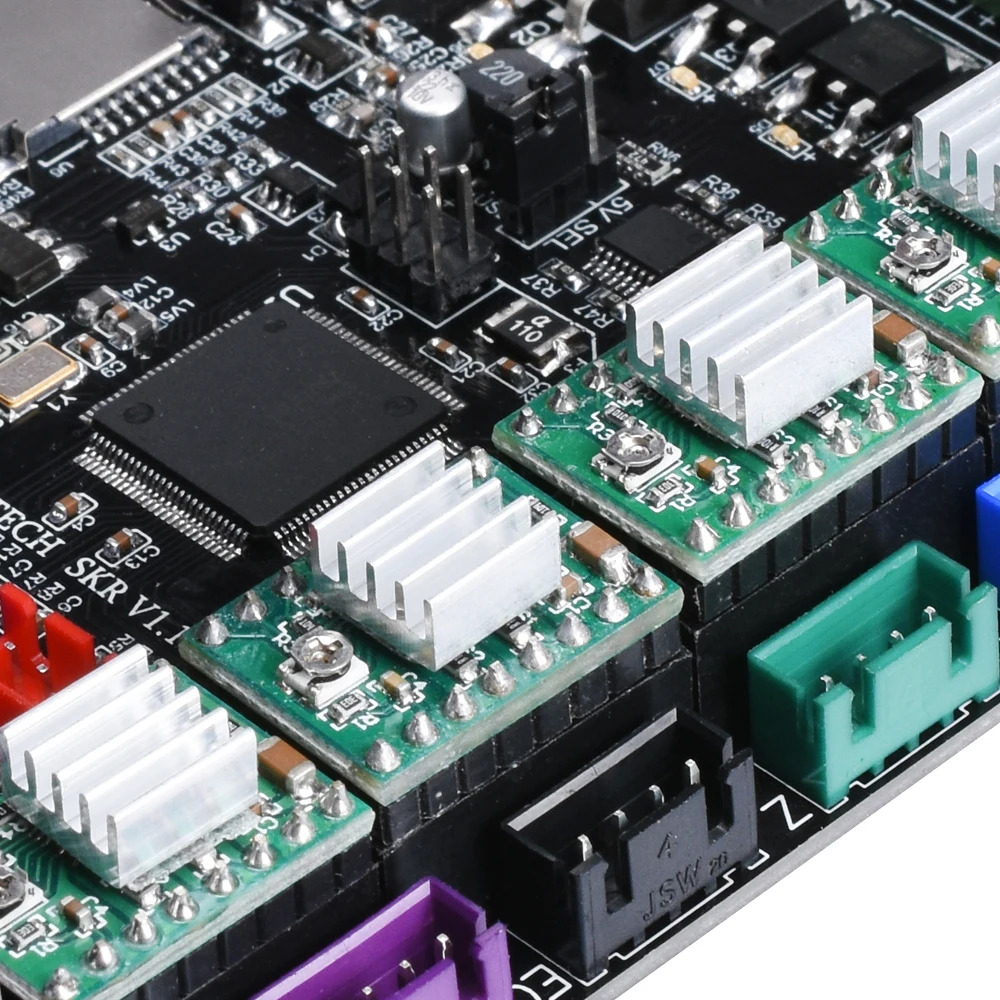

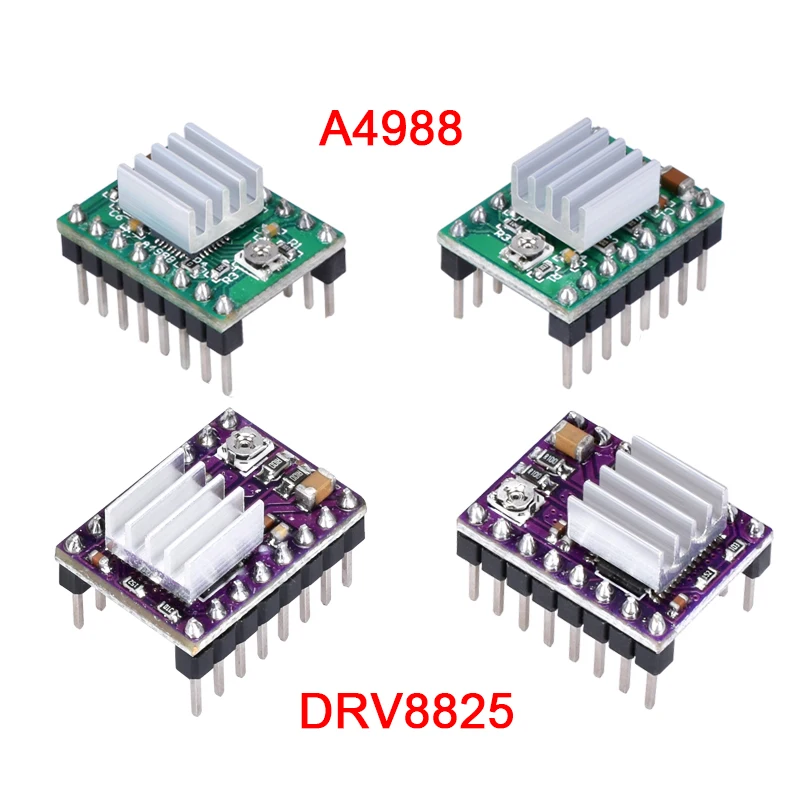

2. СКР V1.1 + 12864LCD + 5 шт. A4988

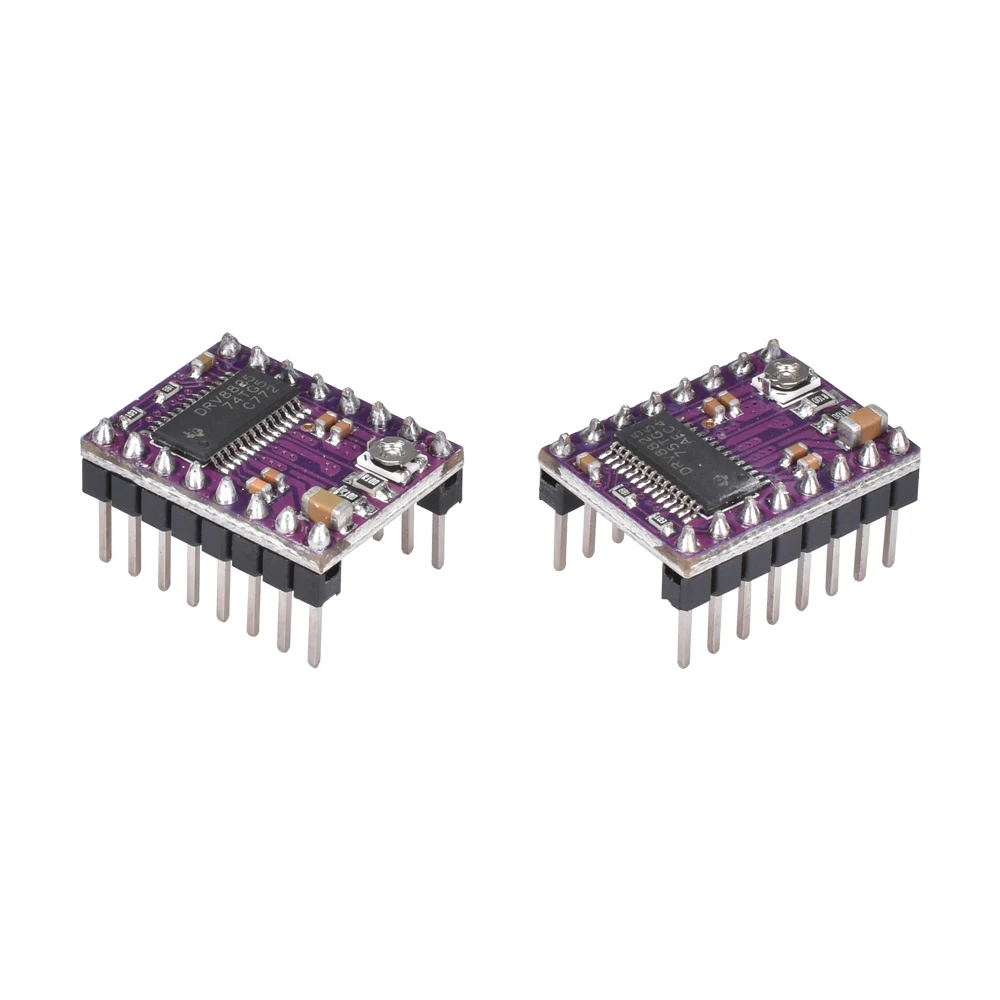

3. СКР V1.1 + 12864LCD + 5 шт. DRV8825

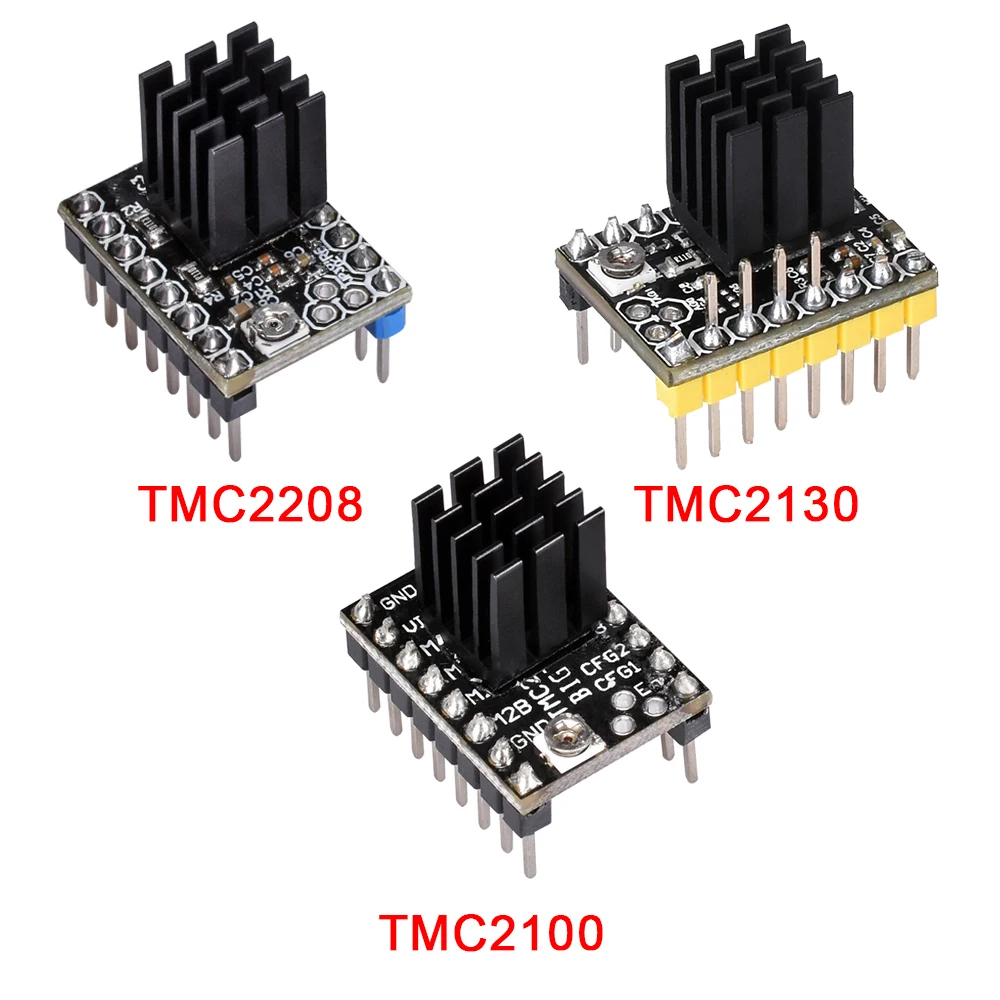

4. СКР V1.1 + 12864LCD + 5 шт. TMC2208

5. СКР V1.1 + 12864LCD + 5 шт. TMC2100

6. СКР V1.1 + 12864 LCD + 5 шт. DIY TMC2130

7.СКР V1.1 + 12864LCD +TMC2130 SPI набор4 предмета в комплекте

Важное напоминание:

Если у вас есть возможность менять и использоватьMarlin2.0 прошивкиВы можете использовать режим TMC2130 SPI. Для более подробной информации, пожалуйста, обратитесь к приведенной выше учебной инструкции.(Третий пункт "спецификации прошивки" в описании товара)

Если Вы меняете только пользователей, которые используютSmoothieware-крайПрошивка с открытым исходным кодом настоятельно рекомендуется использовать обычный режим TMC2130 вместо использования SPI режима TMC2130.

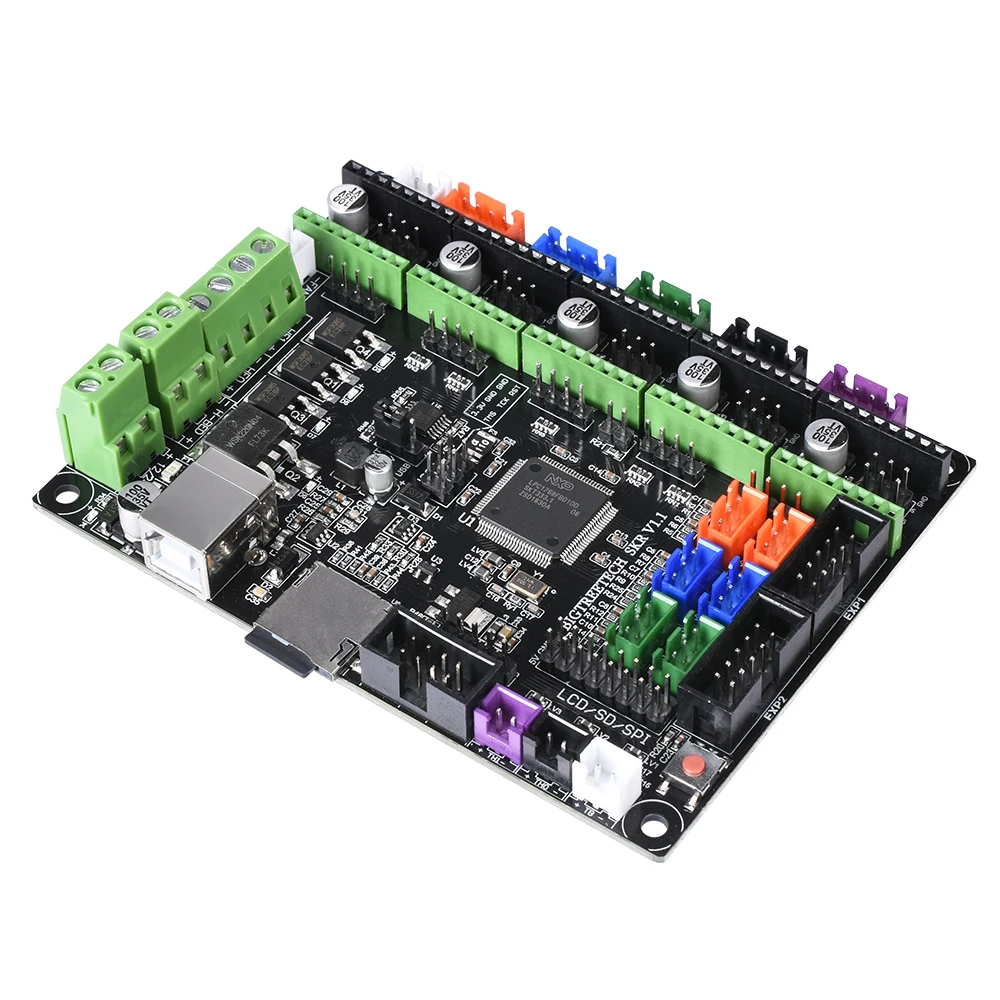

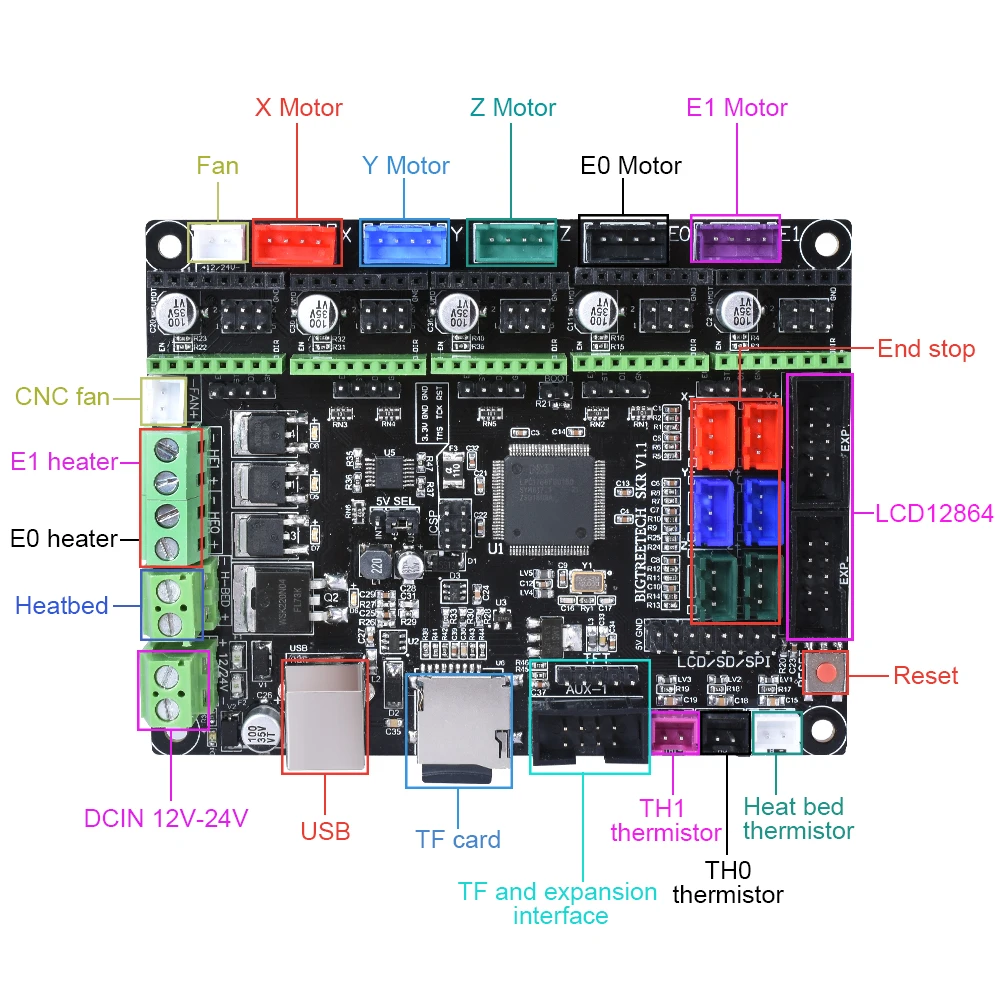

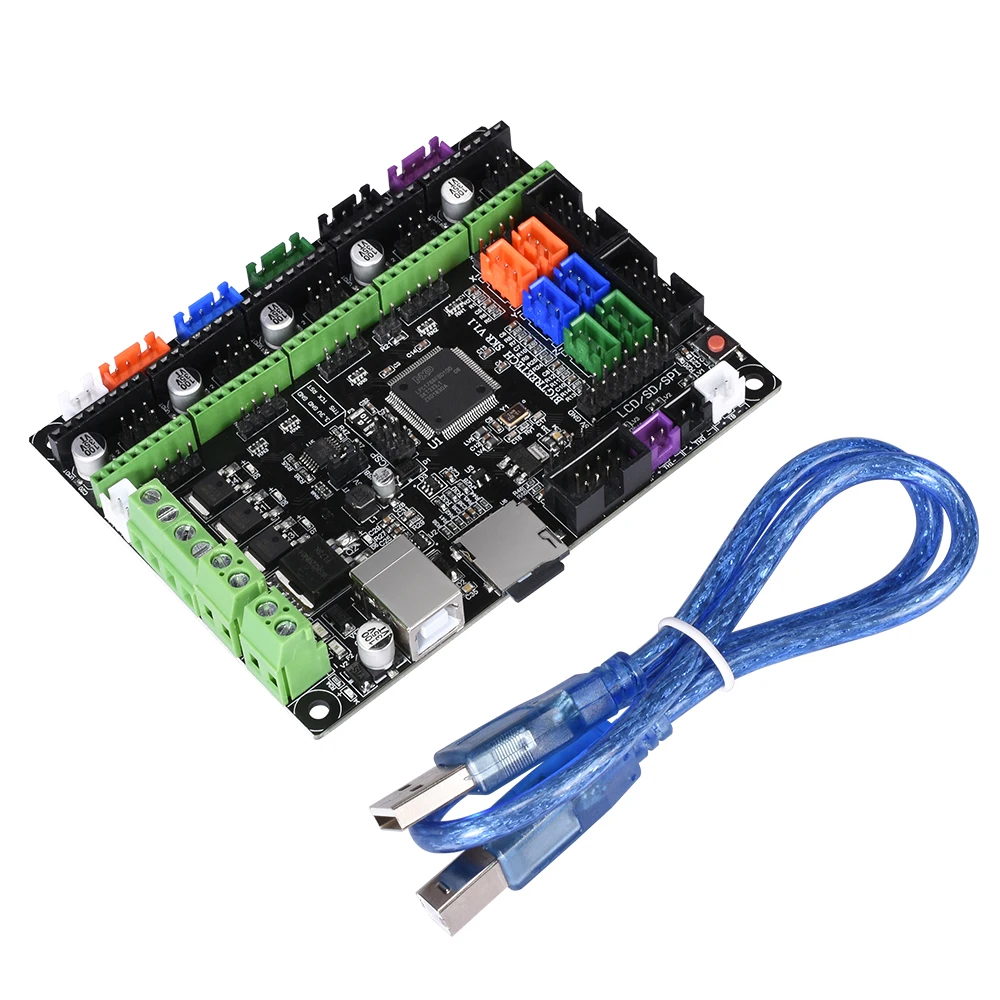

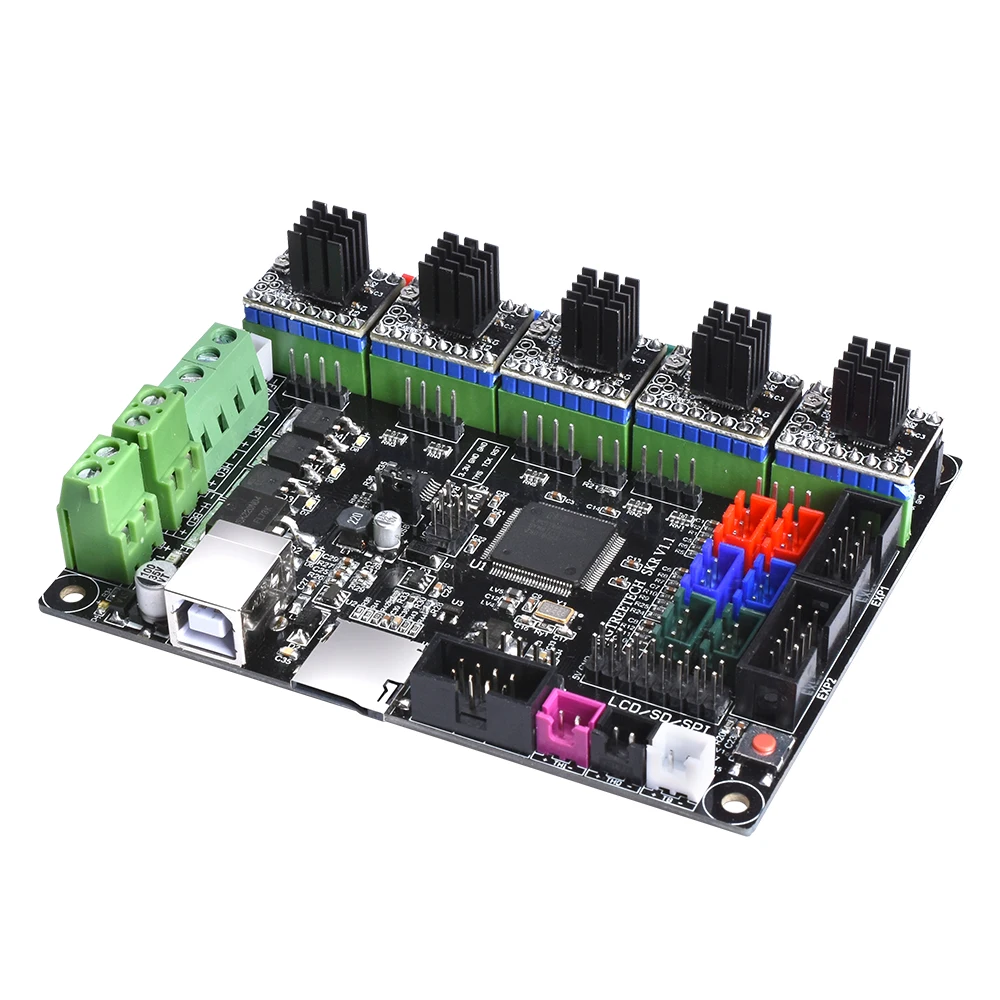

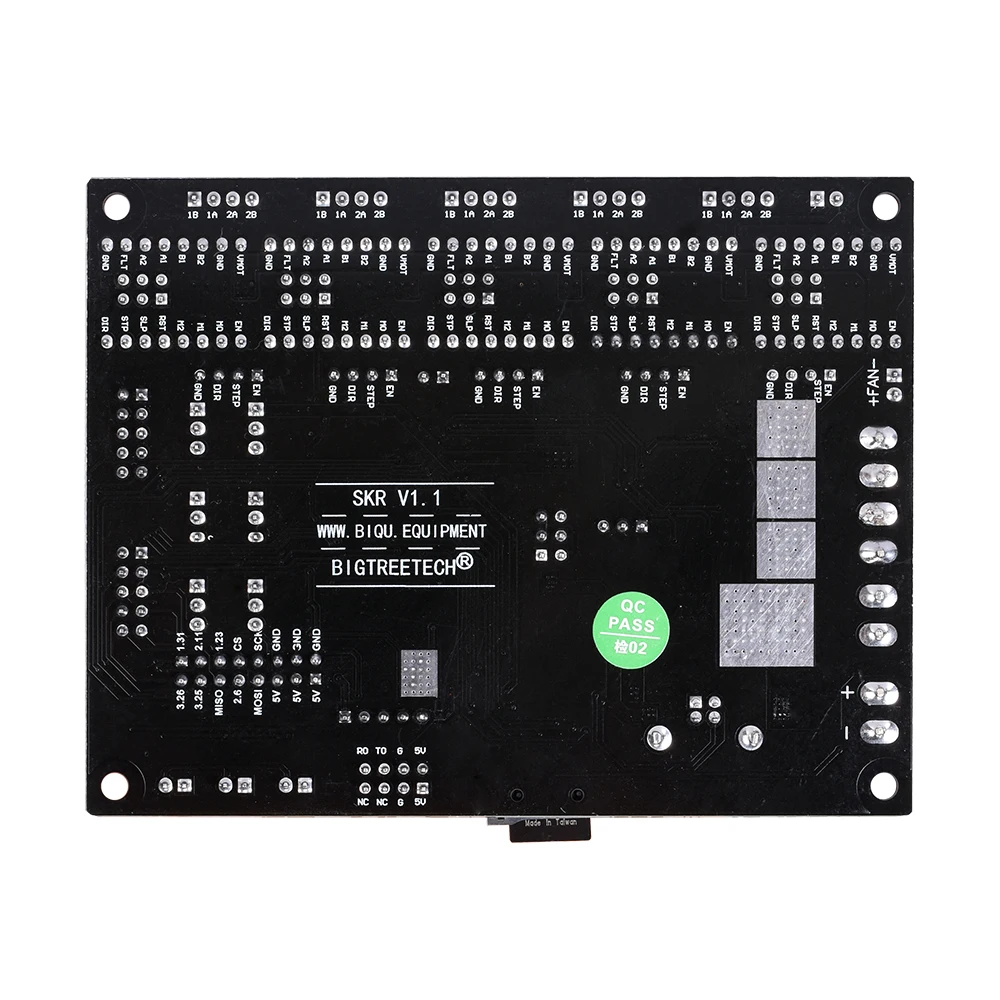

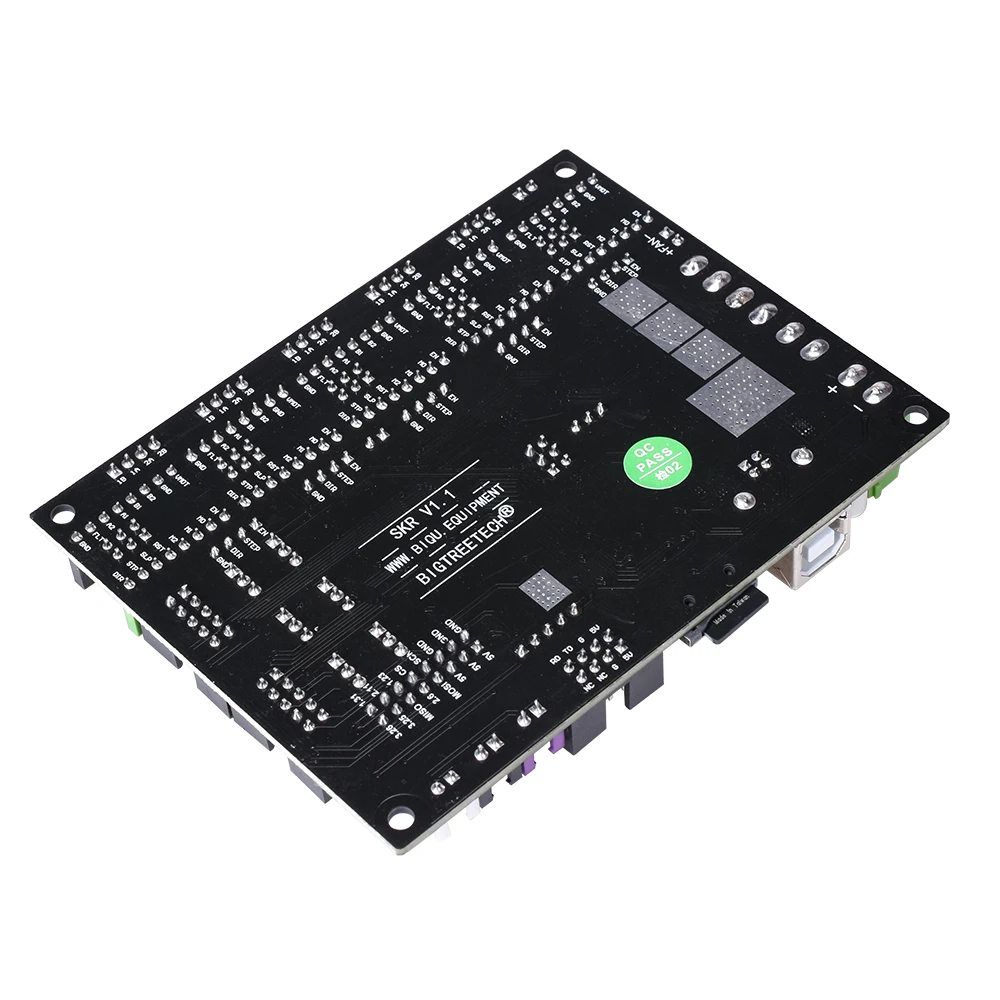

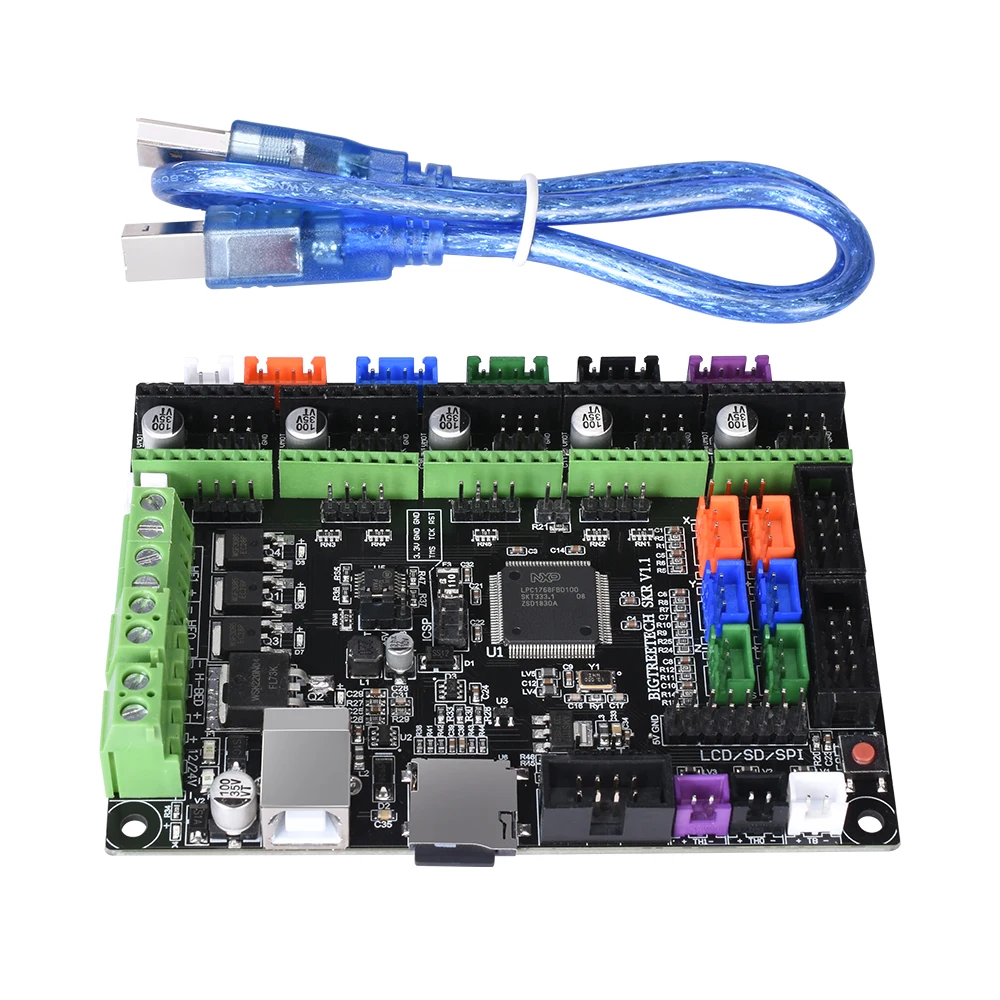

BIGTREETECH СКР V1.1

Что такое СКР?

Материнская плата BIGTREETECH SKR V1.1 isShenzhen BigTree technology Co., Ltd. 3D печать

Команда запустила экономичное 3D для некоторых проблем в материнских платах на рынке.

Основная плата управления принтера, особенно подходит для небольших и средних принтеров.

У нас есть небольшая sd-карта для каждой материнской платы.

С открытым исходным кодом файлов:

//github.com/bigtreetech/BIGTREETECH-SKR-V1.1

▼Преимущество

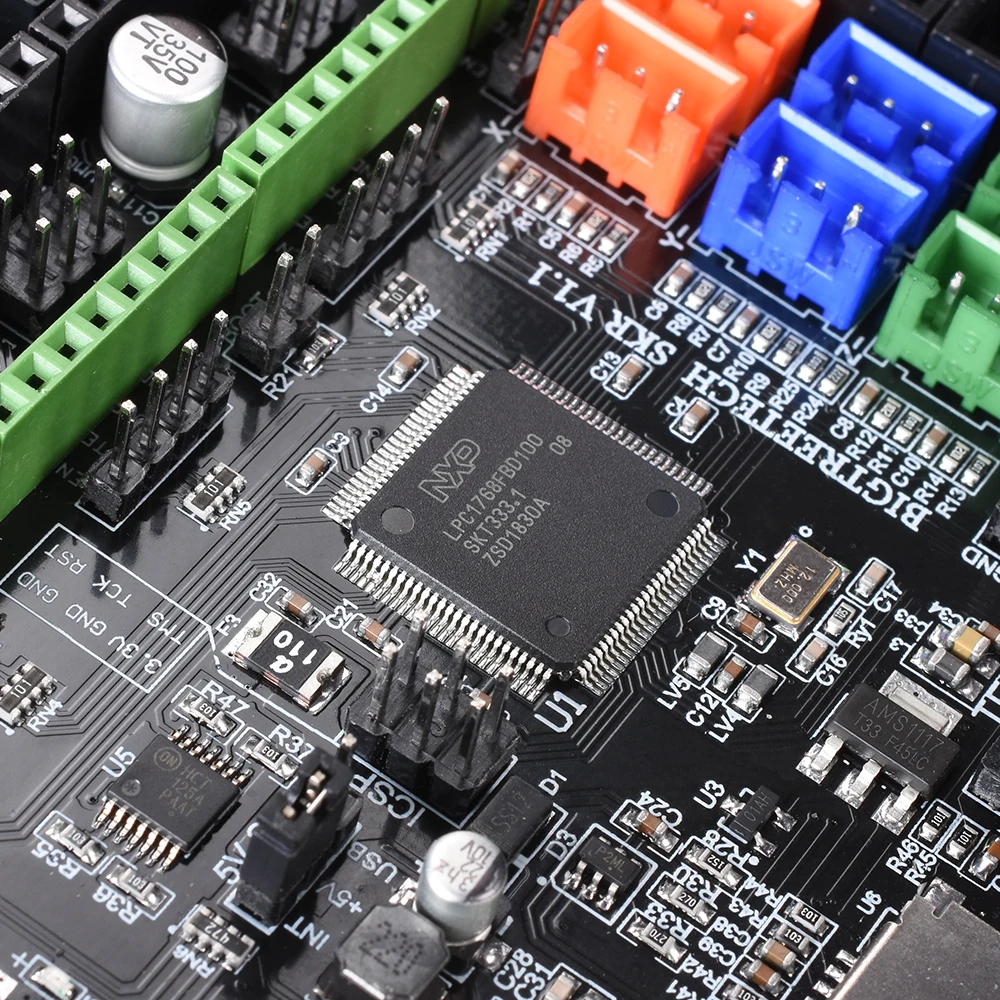

1.Рука-класс Cortex-M3 Серия LPC1768 мастер-чип с 32-битными основная частота 100 м, может быть значительно улучшена;

2. Оснащен высокомодульной прошивкой с открытым исходным кодом Smoothieware, Удобный для пользователей DIY и вторичного развития, не беспокойтесь о невозможности овладевать основным кодом проблем;

3. Используя мощные инструменты разработки,Keil MDKИнтегрированная среда разработки: поддержка онлайн-отладки, более полезная для разработки продукта и оптимизации производительности, использование языка C, низкий порог разработки.

4. Проводка печатной платы строгая и красивая, и специализируется на оптимизации тепловыделения.

5. Используя специальный чип питания для поддержки 12-24 В питания;

6. Приемлемый 24 В вход, ток горячей кровати может быть уменьшен до 1/4 при той же мощности, эффективно решая проблему нагрева горячей кровати MOS трубки;

7. Поддержка Disdplay: 2,8 дюймов, 3,5 дюймов цветной сенсорный экран, поддержка LCD12864 экран;

8. Система поддерживает китайский упрощенный китайский, английский и другие языки, которые можно переключать самостоятельно;

9. Обновите прошивку SD карта, Который прост и удобен в эксплуатации;

10. Используйте файл конфигурации, чтобы установить текущий режим вождения, избегайте ручной регулировки тока, чтобы ca использовать сгоревший диск, удобный, безопасный и надежный;

11. Высокопроизводительная МОП-трубка для лучшего отвода тепла.

12. Поддержка функции: Неотслеживаемое восстановление после выключения питания, Закончились нитиИ Автоматического отключения.

▼Firmware Параметры

Установленная на заводе материнская плата будет оборудована прошивкой для тестирования (3 модели I3), которую можно использовать напрямую или изменить самостоятельно.

1. Метод приобретения прошивки

Обратитесь в службу поддержки клиентов или технический персонал для получения.

Войдите в исходный URL для загрузки://github.com/Smoothieware/Smoothieware

2. Метод обновления прошивки

1) Выберите файл, который подходит вашей модели в загруженной посылка прошивки и скопируйте его в корневой каталог sd-карты, в том числе:

Подходит для: ① FIrmwareВстроенное программное обеспечение. Мусорное ведро(Выберите согласно вашей модели).

② Конфигурационного файлаConfig.txt(Вы можете изменить конфигурацию в соответствии с вашими потребностями) подробности в конфигурации файла.

Подробные параметры функций можно обратиться к оригинальному URL:Http://smoothieware.org/configuration-options

Примечание: имя файла не может быть изменено на sd-карте.

2) Вставьте sd-карту в слот для sd-карты материнской платы, повторно включите ее или нажмите кнопку сброса и подождите около 10 секунд, чтобы завершить обновление.

3. Прошивка Marlin 2,0

При использовании SKR, как использовать прошивку Marlin2.0, перейдите по ссылке:

//www.dropbox.com/s/ppjfflhf3j5yzh2/MarlinV2.0%20SKRV1.1%20instruction.docx?dl=0

Скачать марлина 2,0ДрайверВстроенное программное обеспечение:

//www.dropbox.com/s/a0k5idjmf4fn82f/lpc176x_usb_driver.inf?dl=0

Если у вас возникли проблемы, пожалуйста, сначала проверьте "Часто задаваемые вопросы" после "показа товара". Спасибо!

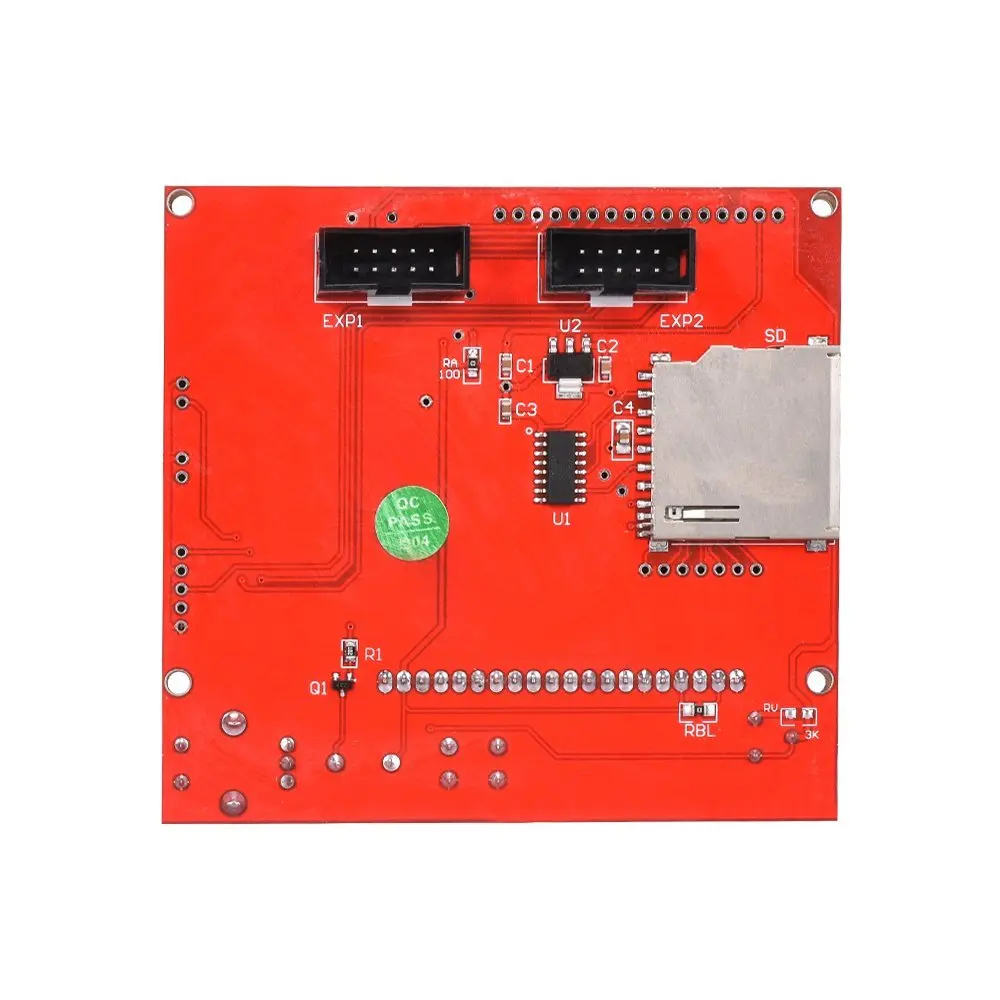

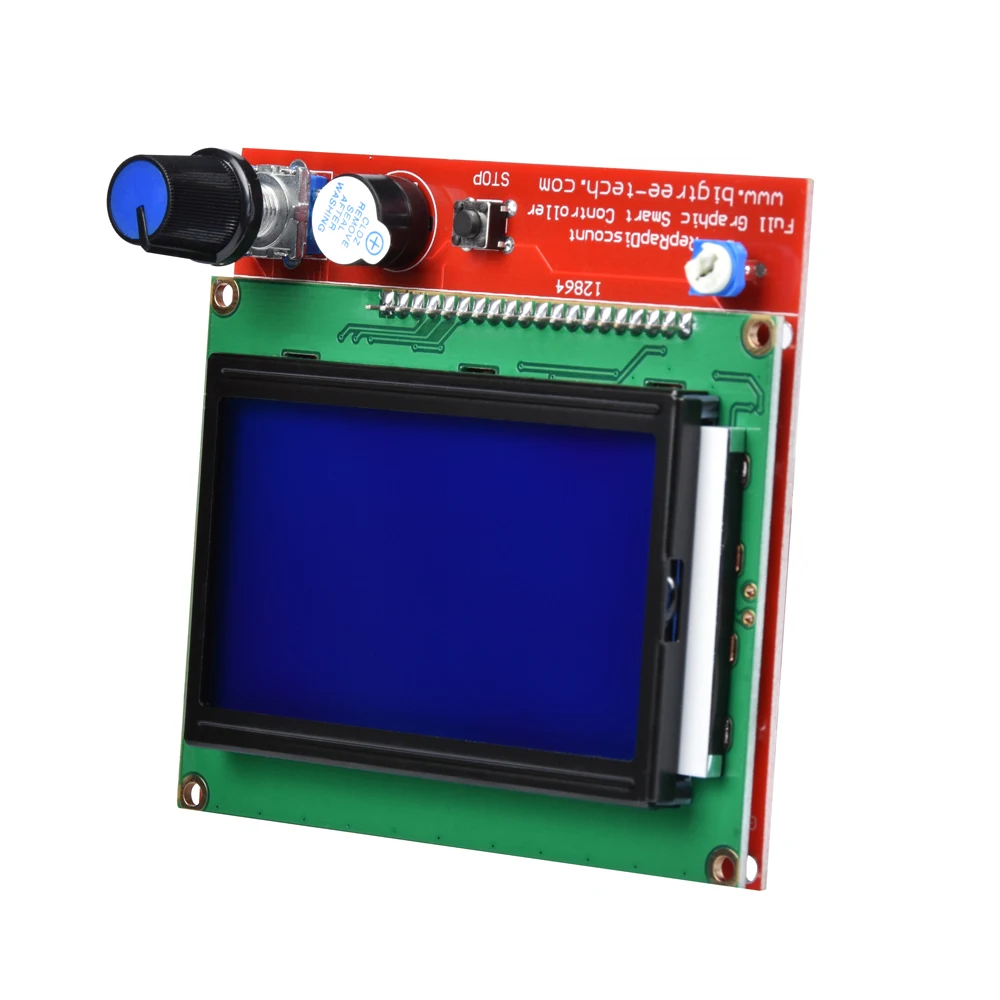

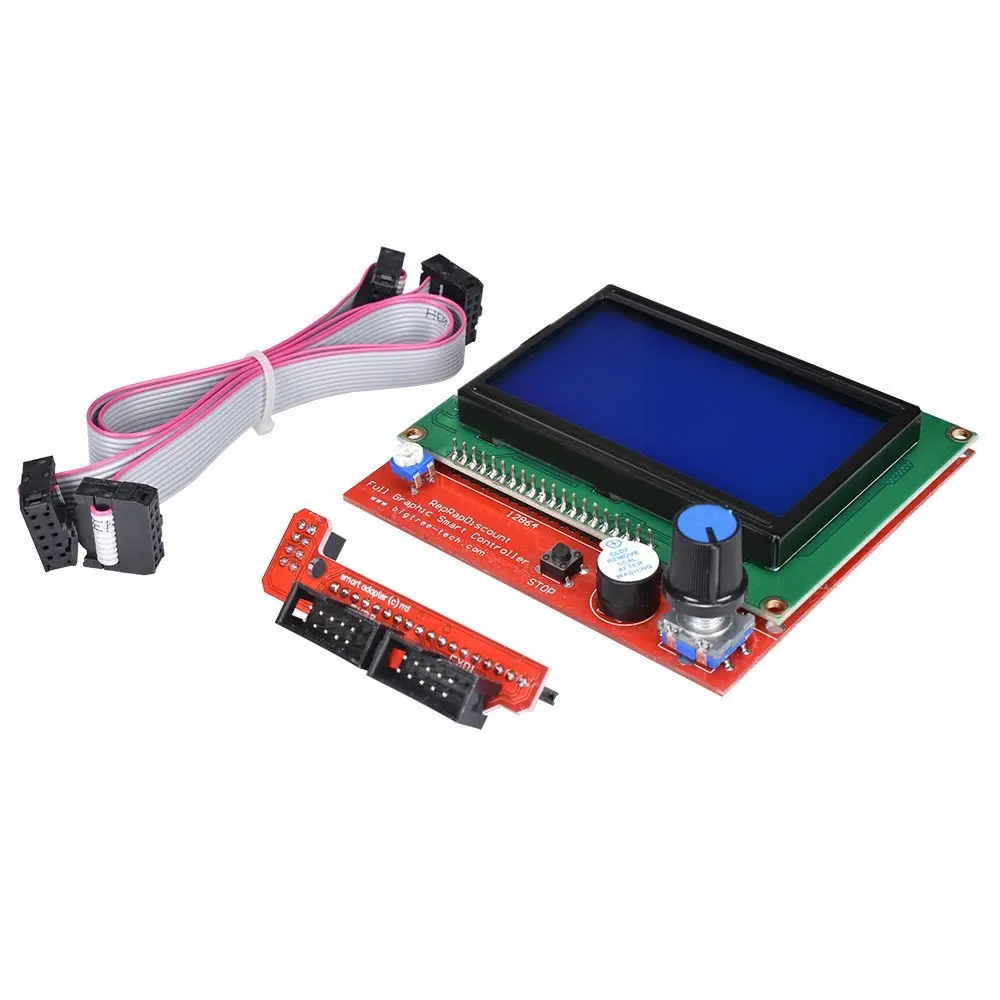

12864LCD Дисплей

▼Продукт description

Этот полный графический смарт-Контроллер содержит устройство для чтения sd-карт, Поворотный энкодер и ЖК-дисплей с точечной матрицей 128x64. Вы можете легко подключить его к пандусам, используя «умный адаптер» в комплекте.

После подключения этой панели к пандусам вам больше не нужен компьютер, умный контроллер подает питание для вашей sd-карты. Более подробно все действия, такие как калибровка, движения по осям могут быть выполнены с помощью поворотного энкодера на интеллектуальном контроллере. Распечатайте ваш 3D дизайн без ПК, просто с g-кодом, хранящимся на sd-карте.

▼Посылка список включает в себя

(1) смарт-контроллер lcd 12864x1

(2) умный адаптер x 1

(3) 30 см FC кабель x 2

Примечание:

1. Материнская плата 5 в SEL должна быть подключена к INT и + 5 В контакты.

Печать (то есть у вас должен быть блок питания 12-24 В для питания материнской платы для печати).

2. Мощность горячей кровати, подключенной к материнской плате, должна быть меньше или равна 110 Вт (т. Е. Сопротивление горячей кровати)

Более 1,3 Ω), если используется высокомощная Горячая кровать, внешняя Тепловая кровать должна быть расширенаДисплей доски.

3. Имя файла прошивки на sd-карте не может быть изменено (включая капитализация).

4. Процесс проводки и процесс подключаемого привода должны быть осуществлены под посылкой сбоя питания.

Убедитесь в том, что правильное подключение линии и правильная вставка привода могут быть включены, чтобы предотвратить неправильное подключение.

Сгорели материнская плата и драйвер, что вызывает ненужные потери.

5. Чтобы заменить файл конфигурации, создайте резервную копию файла заводской конфигурации для записи.

Каждая часть чипа помечена булавкой, а затем новый файл конфигурации изменяется!

Вопросы и ответы

Q1: Компьютер не распознает материнскую плату SKR?

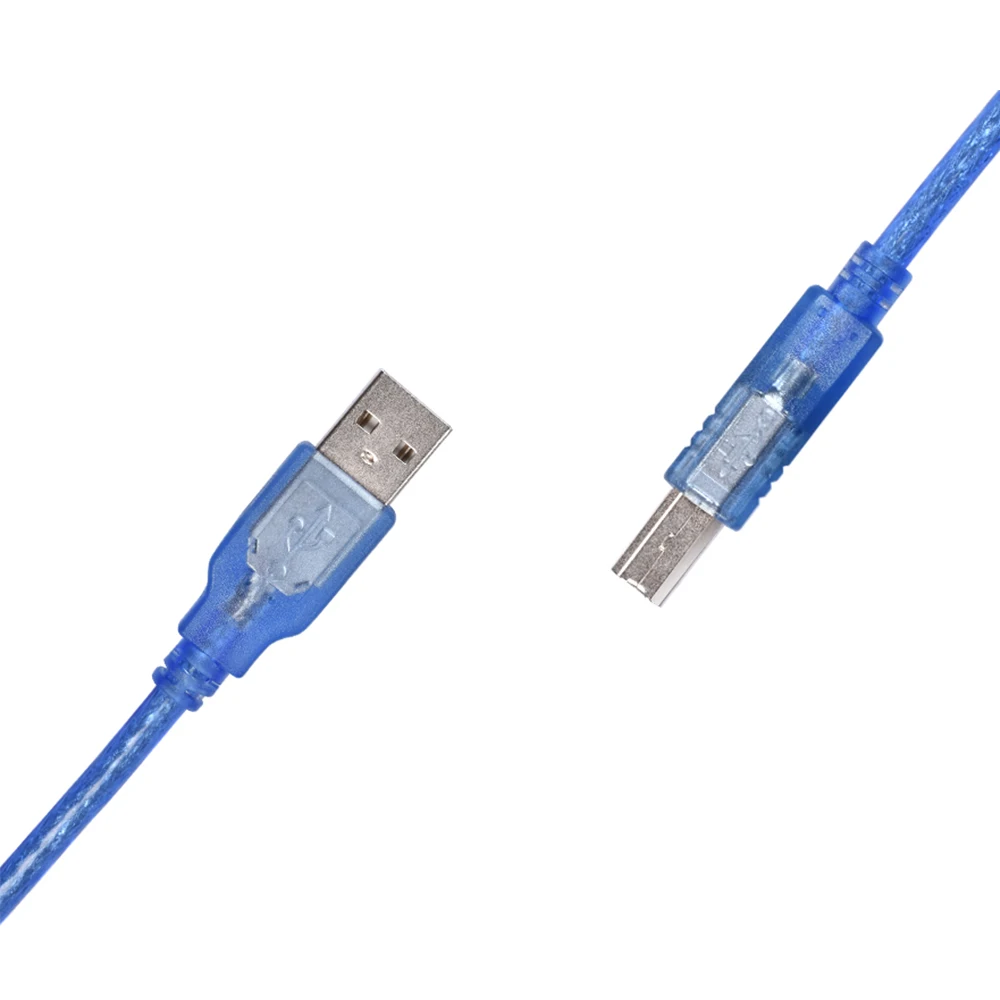

A1: Проверьте, установлен ли драйвер smoothieware-usb-driver-v1.1. Вы можете скачать и установить его на оригинальном сайте. После установки Подключите компьютер и материнскую плату SKR с помощью USB-кабеля.

Q2: После изменения файла конфигурации вставьте материнскую плату, не удалось успешно обновить прошивку?

A2: Проверьте, находится ли файл firmware. bin на sd-карте в правильном формате и в строчном Регистром, и имя файла верное.

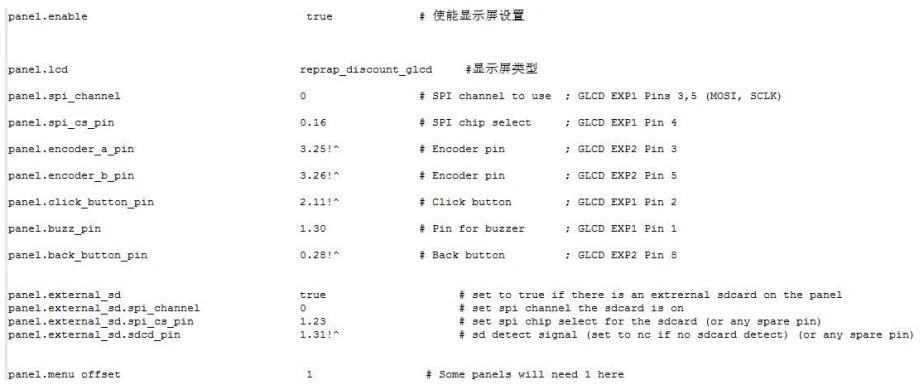

Q3: После замены файла конфигурации самостоятельно экран LCD12864 не может быть отображен?

A3:   Найдите информацию о конфигурации на экране в настройках и измените ее следующим образом:
