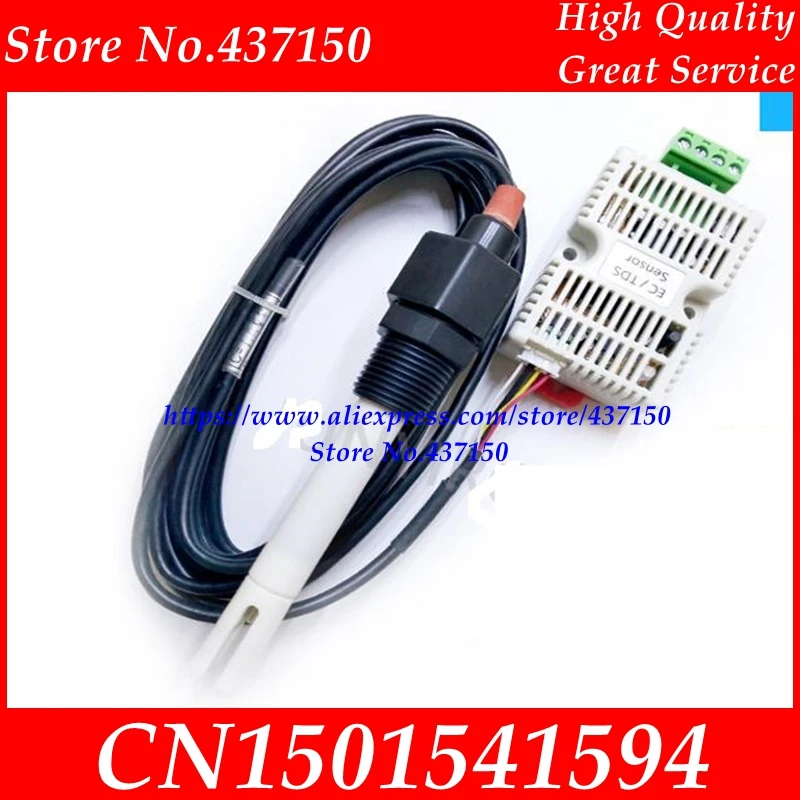

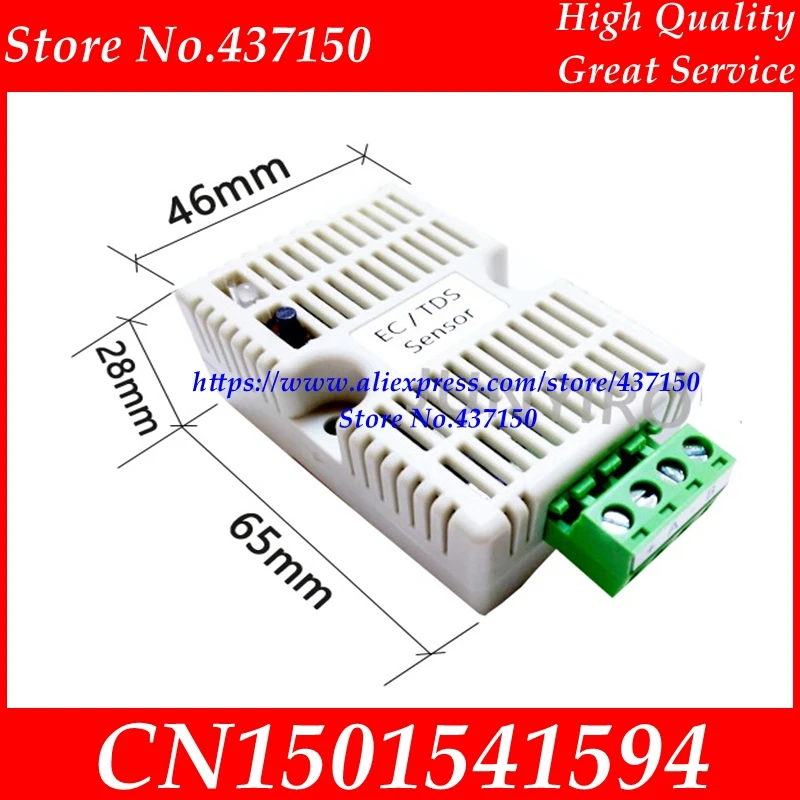

Датчик EC TDS проводимость модуля датчика 4 20ma 0 5V 10V RS485 выход аналогового

Датчик EC TDS проводимость модуля датчика 4 20ma 0 5V 10V RS485 выход аналогового

При покупке, пожалуйста, выберите диапазон EC и TDS:

4-20 мА Выход:

0-2000ppm
0-4400uS/см
0-44000us/см

0-5 в выход

0-4400uS/см
0-44000us/см

0-2000ppm

0-10 В ВЫХОД:

0-4400uS/см
0-44000us/см

0-2000ppm

485 выход:

0-4400uS/см

0-44000us/см

0-2000ppm

Передатчик EC - TDS имеет ключ для онлайн-калибровки, автоматической компенсации температуры, калибровки электрода сигнализации качества, защита от электричества (может сделать результаты калибровки и заданные данные не теряются из-за отключения питания или отключения питания), защита от перегрузки по току, защита от перенапряжения, высокая точность измерений, быстрая реакция, Длительный срок службы и другие характеристики. Продукты маленький размер, светильник вес, просты в установке и обслуживании, Стандартные промышленные выходной сигнал (0, 0 до 10 v to 5 v, 4-20 мА, ModbusRTU485) может удовлетворить подключение оборудования для мониторинга в реальном времени. Удобные продукты и все виды контрольного оборудования, отображение приборного соединения, Реализуйте онлайн-мониторинг статуса EC, TDS. Этот продукт подходит для: гальванизации, брожения, пищевой промышленности, очистки сточных вод, металлургии, охраны окружающей среды и т. д.

Линейная связь между аналоговыми сигналами и соответствующими физическими количествами:

Для детей от 0 до 5 v Выход: количество = соответствующий диапазон выходного сигнала датчика защитное устройство от перенапряжения/5,0 x;
От 0 до 10 в выход: количество = соответствующий диапазон датчика выходное напряжение/10,0 x;
4-20 мА Выход: физические количества, соответствующий диапазон = x (датчик выходного тока 4,0)/16,0;

Например: от 0 до 5 В выход, диапазон 4400 США/см, если выходное напряжение датчика составляет 3 в, соответствующее значение EC в это время
К: EC = 4400/5.0 США/см x выходное напряжение датчика
= 4400 США/см x 3,0/5,0 = 2640 США/см

Например: выход 4-20 мА, диапазон 2000 PPM, если выходной ток датчика 12 мА, соответствующее значение TDS в это время
К: TDS = 2000 PPM x (датчик выходного тока 4,0)/16,0
= 2000 PPM x (12,0 4,0)/16,0 = 1000 PPM

Из-за ph-электрода в среде измерения, подверженной загрязнению, сигнал электрода подвержен влиянию, для того, чтобы убедиться, что датчик PH может нормально использоваться в течение длительного времени,Обычно необходимо регулярно делать коррекцию через калибровку преобразователя (один раз в месяц).В зависимости от образцов воды конкретного калибровочного цикла.

Датчик калибровки и определения качества электрода

1, электрод с дистиллированной водой без СО2 сухой чистой и мягкой ткани.
2. Правильно подключенный передатчик питания и электрода.
3, нажмите кнопку калибровки до тех пор, пока светло-желтый индикатор не ослабит кнопку.
4, кнопка быстрой калибровки дважды калибруется до тех пор, пока красный светильник не мигнет, передатчик в процессе нулевой калибровки
(Этот процесс длится 30 секунд), после того, как калибровочный светильник обычно горит красным цветом.
5, калибровки индикатор светильник красный в подготовленные стандартной жидкости после того, как правило, на электродов, различный диапазон и соответствие стандартам жидкости выглядит следующим образом:
0-440 uS диапазон, соответствующий стандартной жидкости: 146,5 uS/см
Шкала 0-4400 к нам и соответствующая стандартная жидкость: 0-2000 частей на миллион (PPM) Диапазон 1413 США/см
0-44000 Американский диапазон, соответствующий стандартной жидкости: 12,88 мс/см
6, кнопка быстрой калибровки, как только индикатор калибровки, светильник, зеленый, мигает, передатчик в стандартный процесс калибровки
(Этот процесс длится 30 секунд), после калибровки индикатор калибровки светильник зеленый обычно на 20 секунд, а затем подсказка желтый мигает 20 секунд, чтобы сохранить данные калибровки.
7. Проверка качества электрода (автоматический) и данные:
Если электрод поврежден в процессе калибровки, электрод не совпадает, калибровочный красный и зеленый огни мигают сигнализацией, мигающие огни гаснут, через 20 секунд после окончания калибровки, данные калибровки не сохранены.
Если электрод неисправен, во время процесса калибровки передатчик автоматически хранится в это время калибровки данных, калибровки желтый светильник, как правило, на 20 секунд, конец калибровки.
