Цель Детектора Металла, принцип:

Пример 1: Если вы хотите, чтобы обнаружить, есть ли автомобилей ближнего света на дорожном покрытии, потому что автомобильное шасси 0,5 метров или более от дорожного покрытия, плюс цемент будет зарывать глубину 5-10 см, поэтому, зарытый в диаметре заземления в 1 метровой катушке, может быть стабильным, Точное и надежное обнаружение того, есть ли на нем автомобиль, который находится в области дорожного движения, и так далее. Данные о парковочных зонах имеют большую практическую ценность.

Цель нашей детектор металла принцип:

Например 2: на каждом полу контроллера лифта требуется Датчик, чтобы определить, прибыл ли лифт в стоп-положение, если используется механический переключатель хода, могут быть жизненные и надежные параметры; Если оптрон используется, то будет сбой долговременного осаждения пыли; Таким образом, Лучший способ заключается в том, чтобы установить металлоискатель, определяет, включен ли цепь или выключен в зависимости от наличия или отсутствии металла. Это будет иметь большую практическую ценность во многих устройствах и машинах.

Назначение товара:

Развлечения для игр, проверка безопасности, поиск металлических изделий в корпусе, включая мобильные телефоны, ножи для контроля и т. д. В соответствии с принципом производства, также может быть разработан в соответствии с принципом этого набора обнаружения автомобиля, сбора данных о потоках, контроля пола лифта, обнаружения местоположения производственного оборудования, разработка и дизайн производственного оборудования, Дизайн электронного продукта. Планирование, оборудование для отдыха, металлические переключатели приближения, обнаружение металла в теле человека (есть много металлических контрацептивных колец, И у некоторых солдат старой Красной армии могут быть металлические пули в корпусе. В будущем будет много металлический органами тела ситуации), горный велосипед, чтобы найти обнаружения золота.

Информация о продукте:

Материал: FR-4
Напряжение питания: от 3 до 5 В

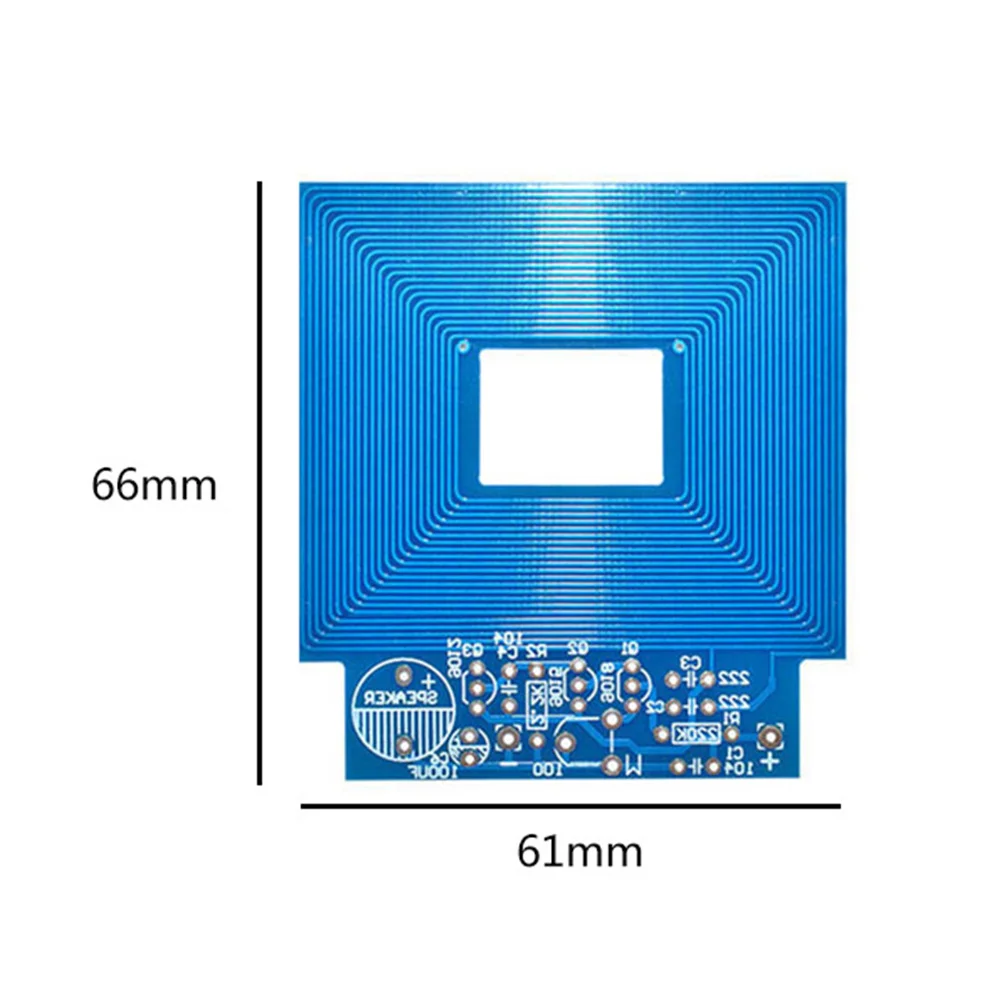

Размеры: около 66*61 мм/2,60*2,40 дюйма
Расстояние обнаружения: около 50 мм/1,97in

Исправление после сварки:

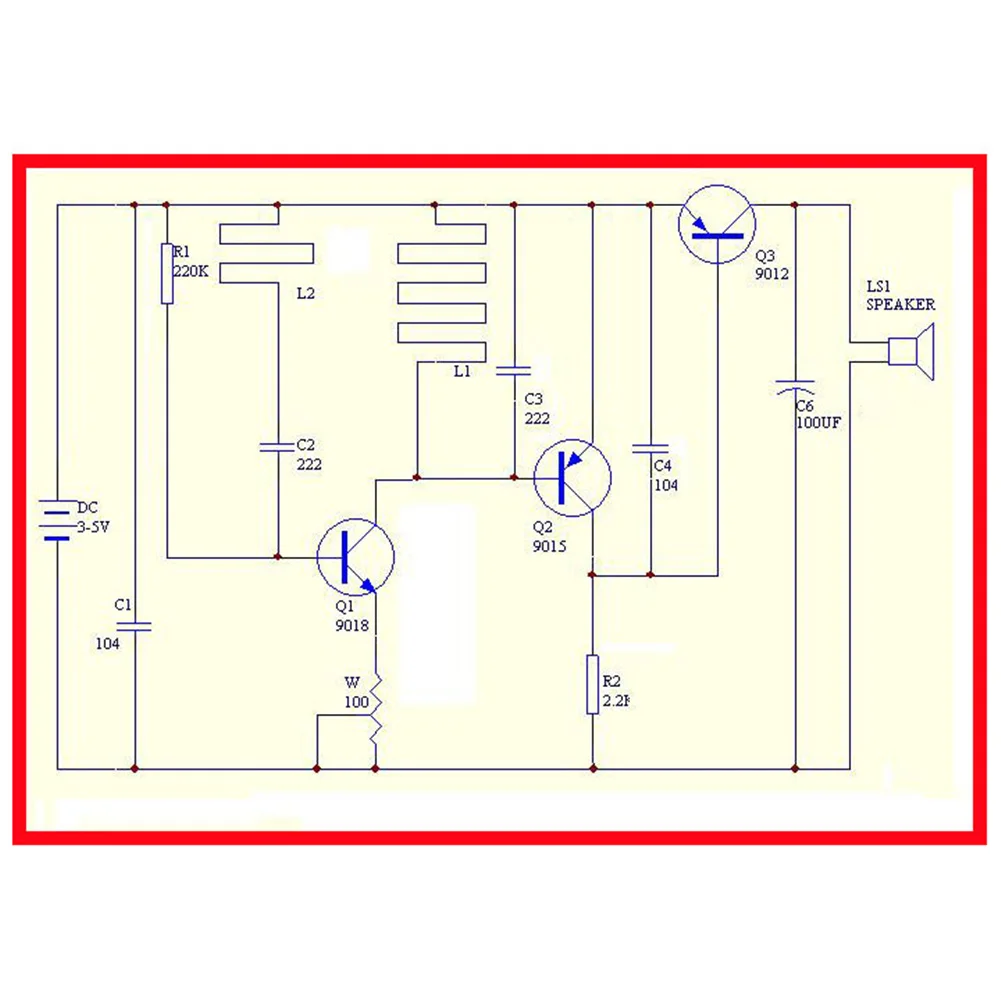

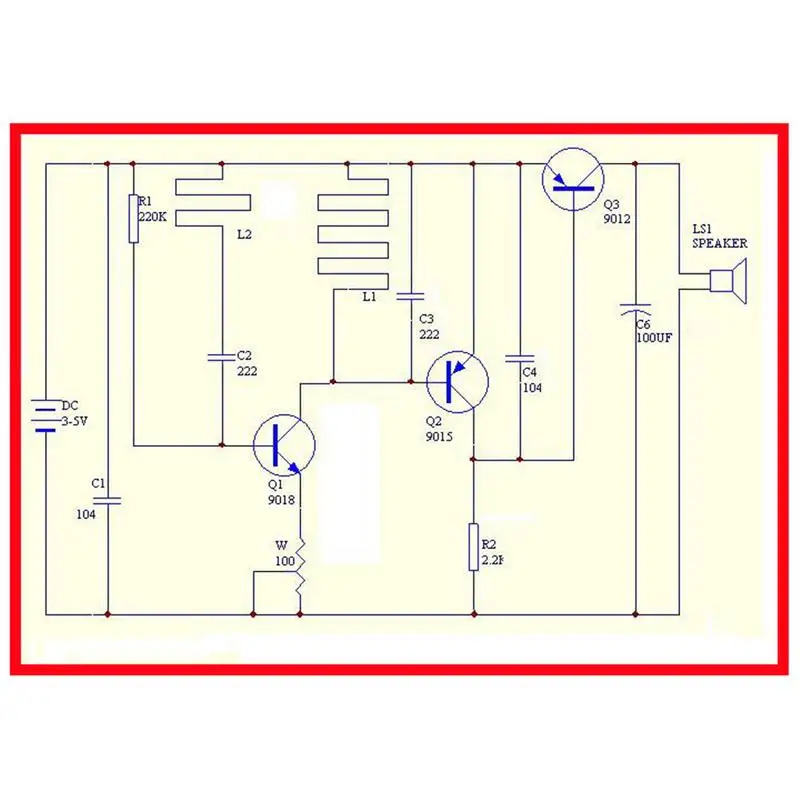

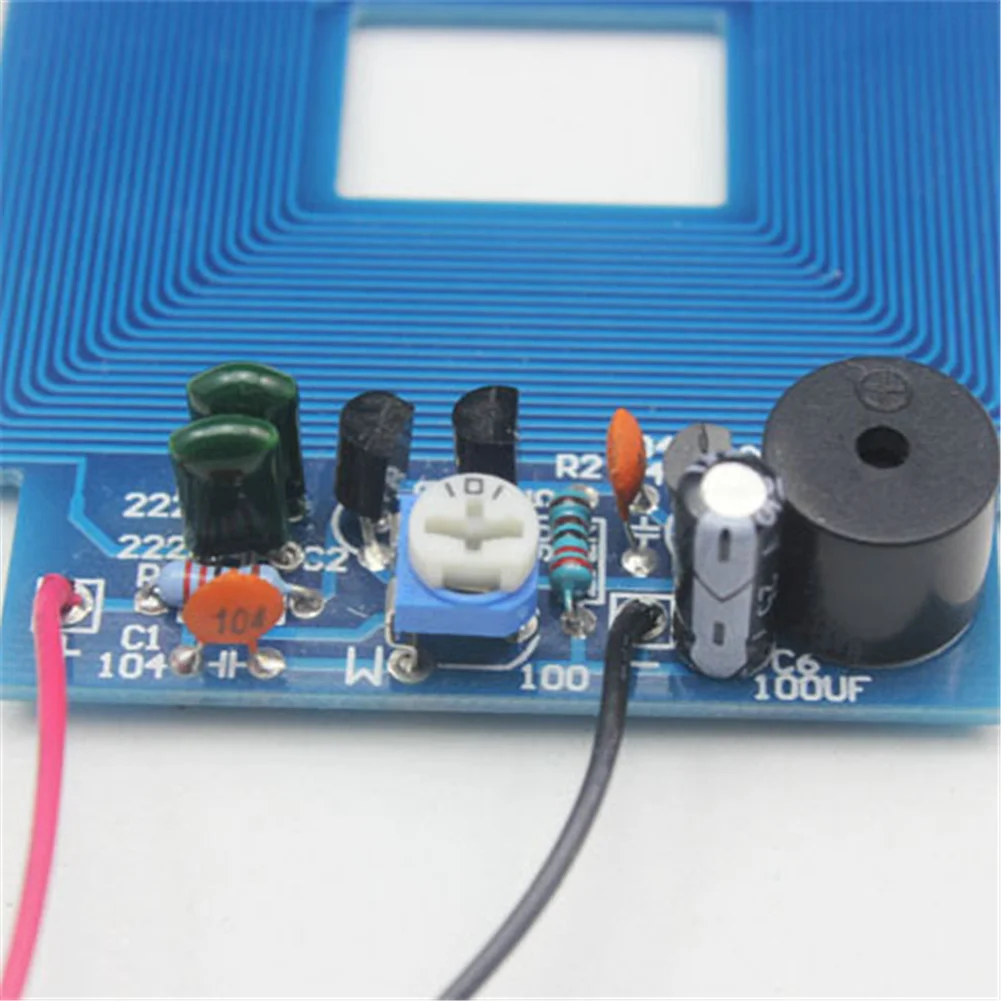

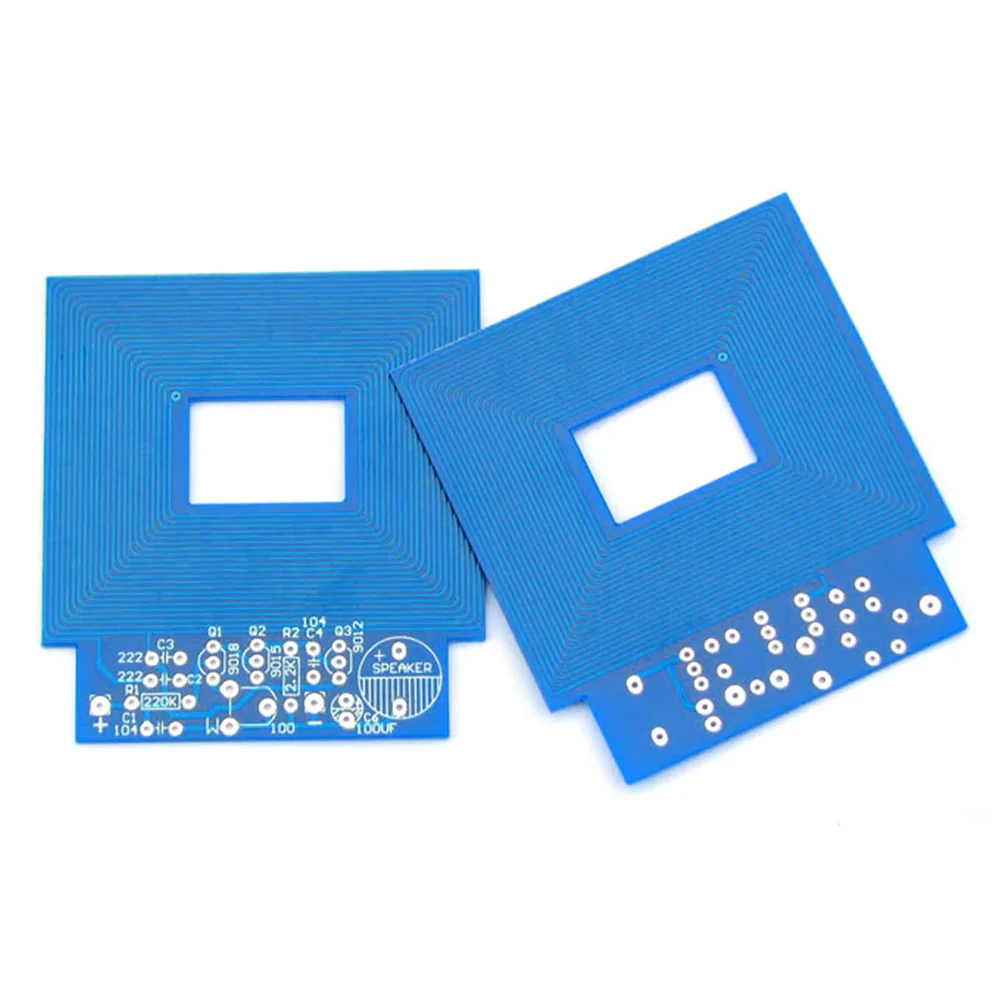

Машина L1, L2 использует медный провод на печатной плате для формирования индуктивности, без необходимости для каждого, чтобы сделать свой собственный индуктивность, простой, высокая производительность! В цепи используется более 10 компонентов, поэтому, если установка правильная, она может нормально работать. После установки подключите блок питания, Отрегулируйте потенциометр, чтобы просто не делать шума (не ближе к металлу), с напечатанной антенной возле металла, в это время должно звучать, вдали от металла следует остановить звук, если вдали от него не остановить звук, Потенциометр должен быть повернут немного против часовой стрелки, и попробуйте еще раз, пока он не будет соответствовать требованиям.

Общие проблемы:

Длинный звук после включения, это потому, что передний Осциллирующий режим не запускает вибрацию, может быть сопротивление, неправильный транзистор и другие компоненты, или печатные платы в катушке, между поворотами короткого замыкания или открытием цепи, пожалуйста, используйте лупу для тщательного изучения. Кроме того, увеличение Q2 слишком низкое, чтобы сделать Q3 выключенным.

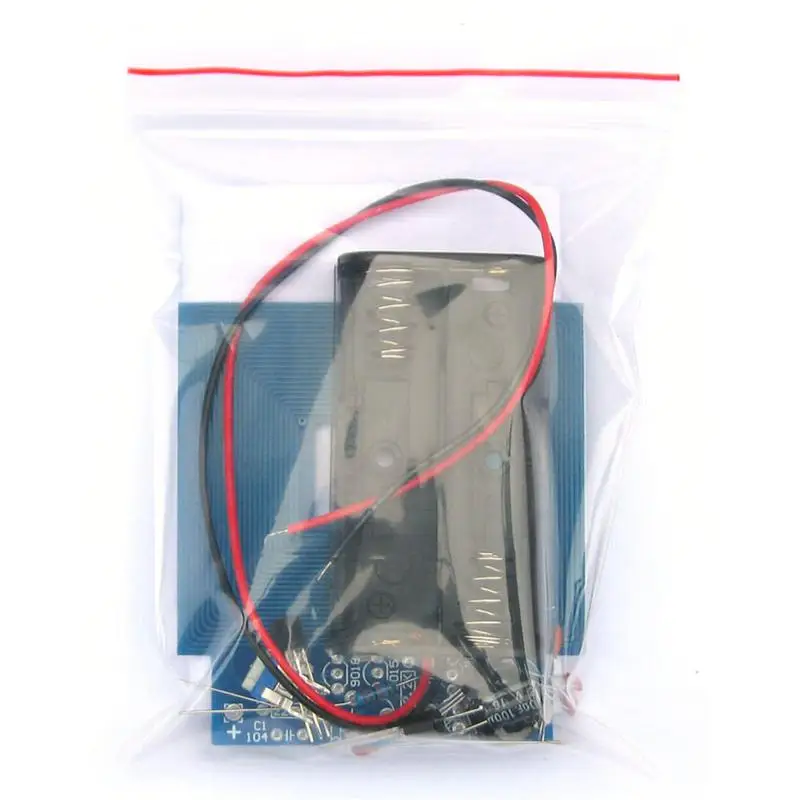

Посылка включает в себя:

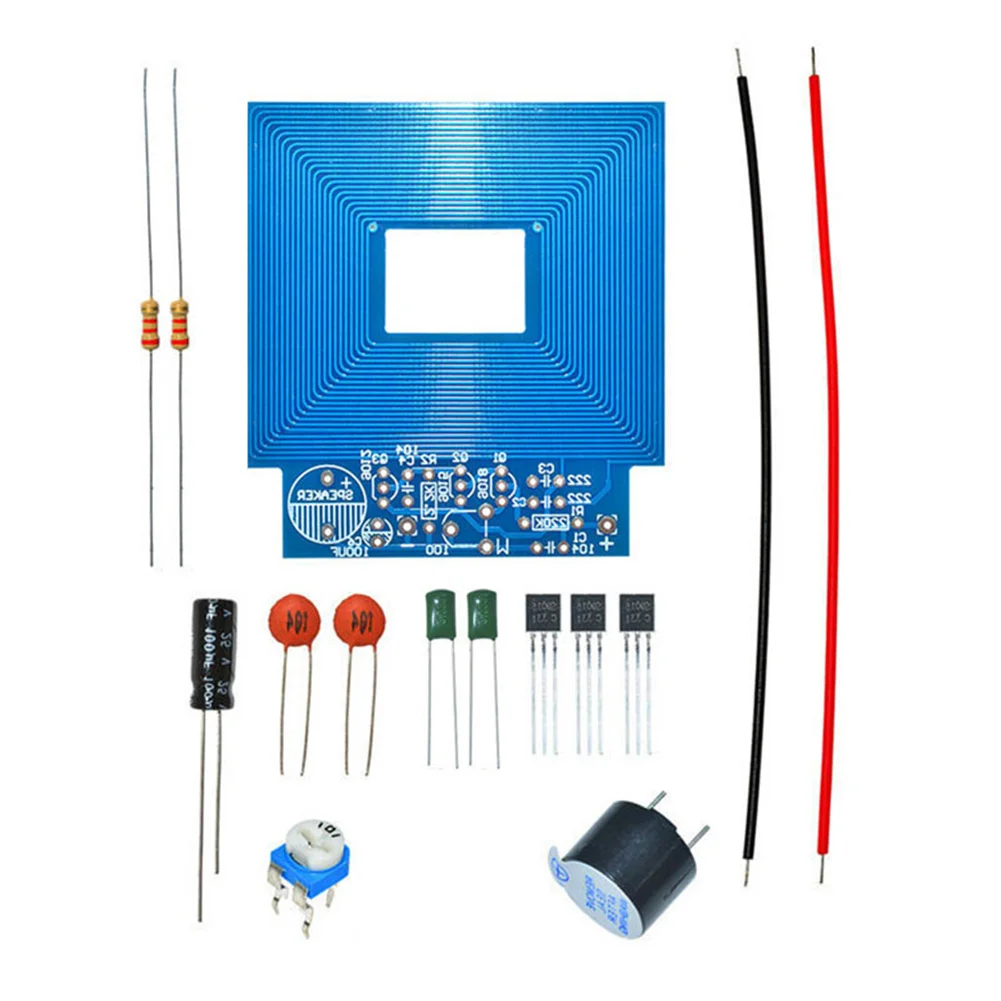

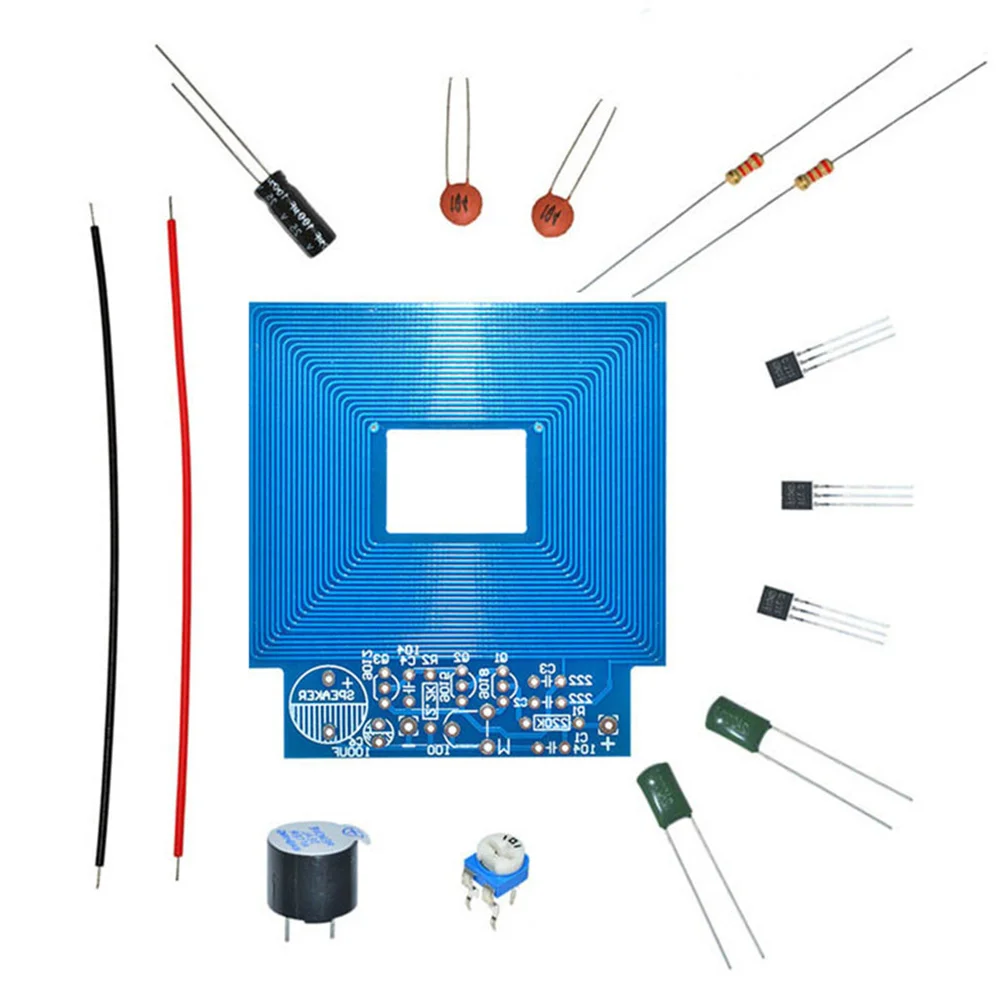

1 * Сборка металлоискателя «сделай сам» (без пластикового корпуса)

Особое напоминание:

Этот набор позиционирования-это электронный учебный набор, который в основном используется для связи между сваркой и изучением рабочего принцип, не может действительно исследывать сокровища, расстояние индукции в пределах 5 см.

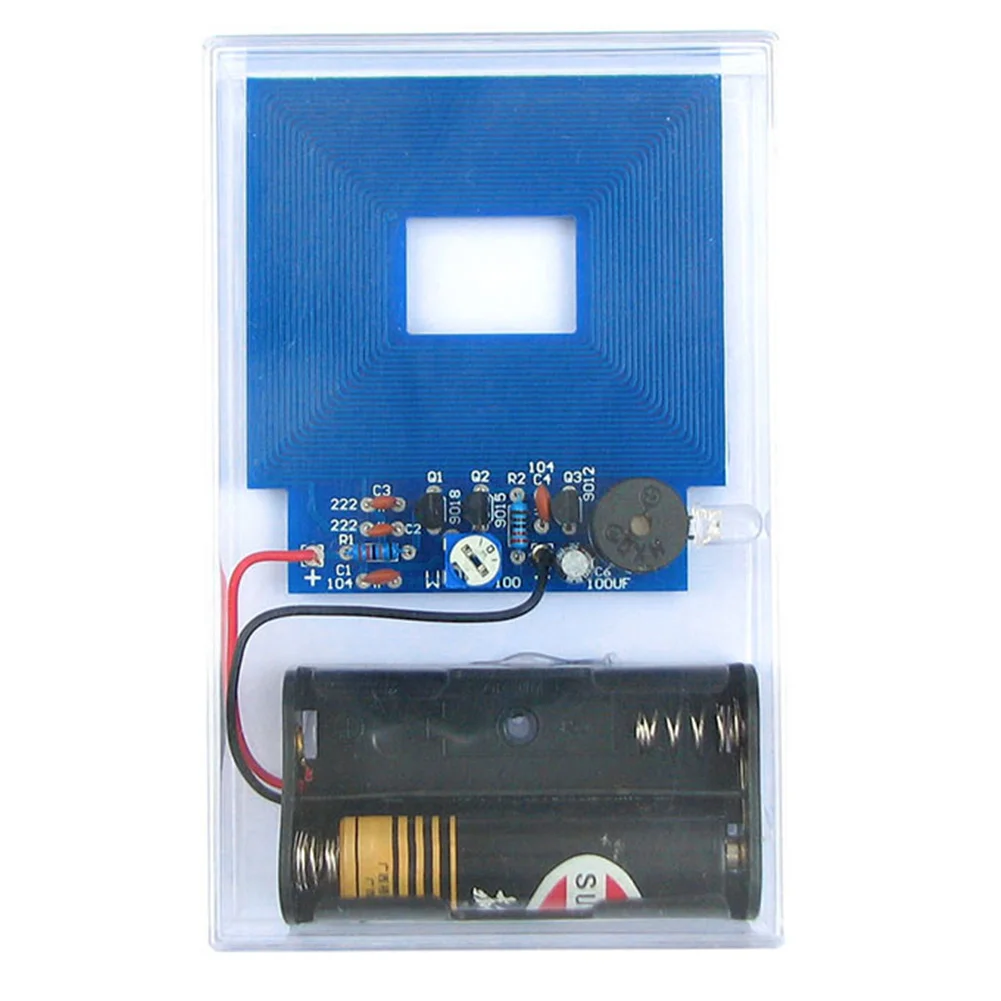

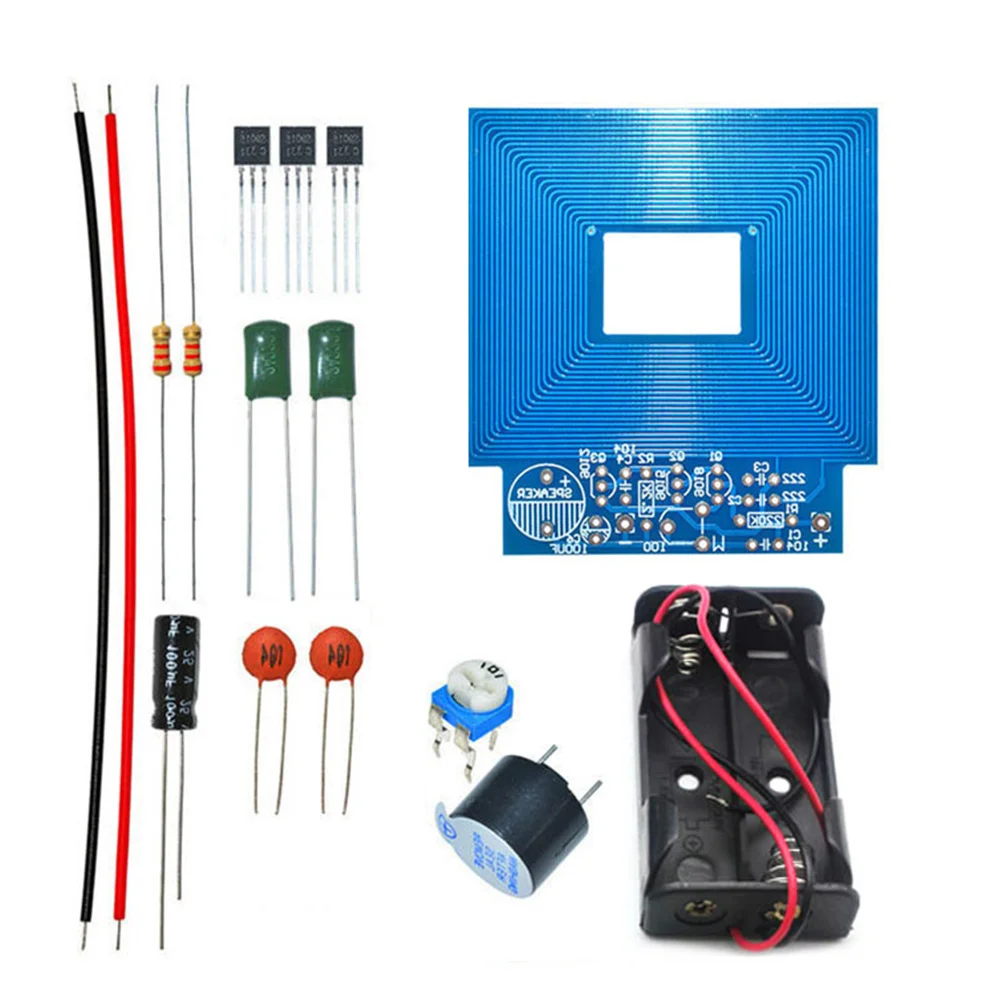

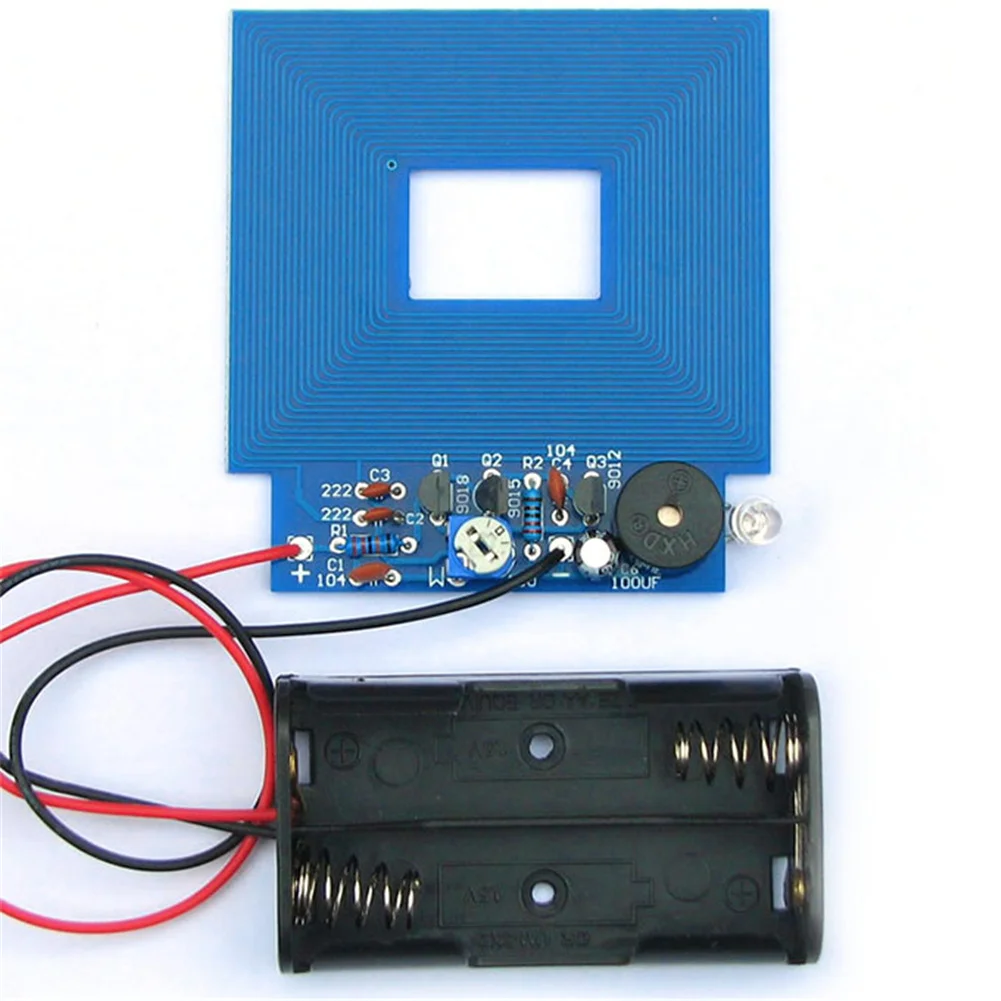

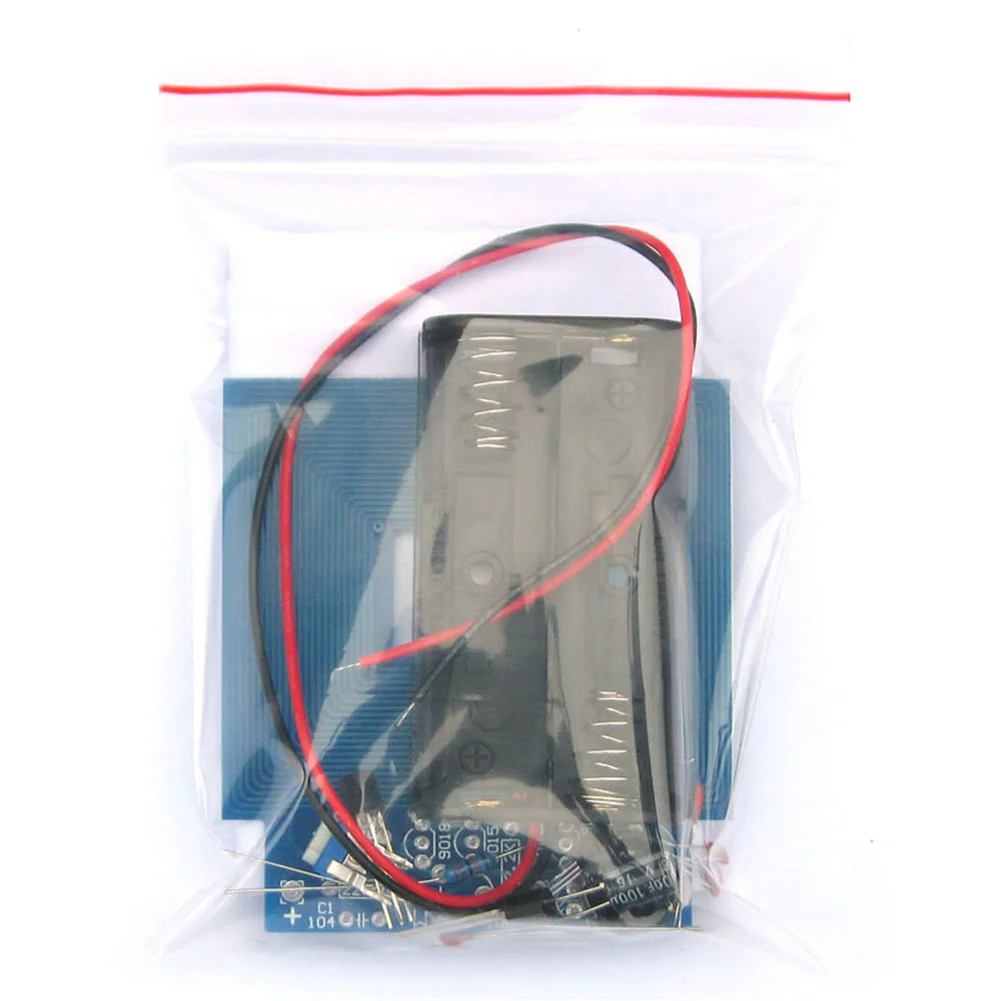

На следующем рисунке представлен набор упаковок плюс аккумуляторные коробки.
