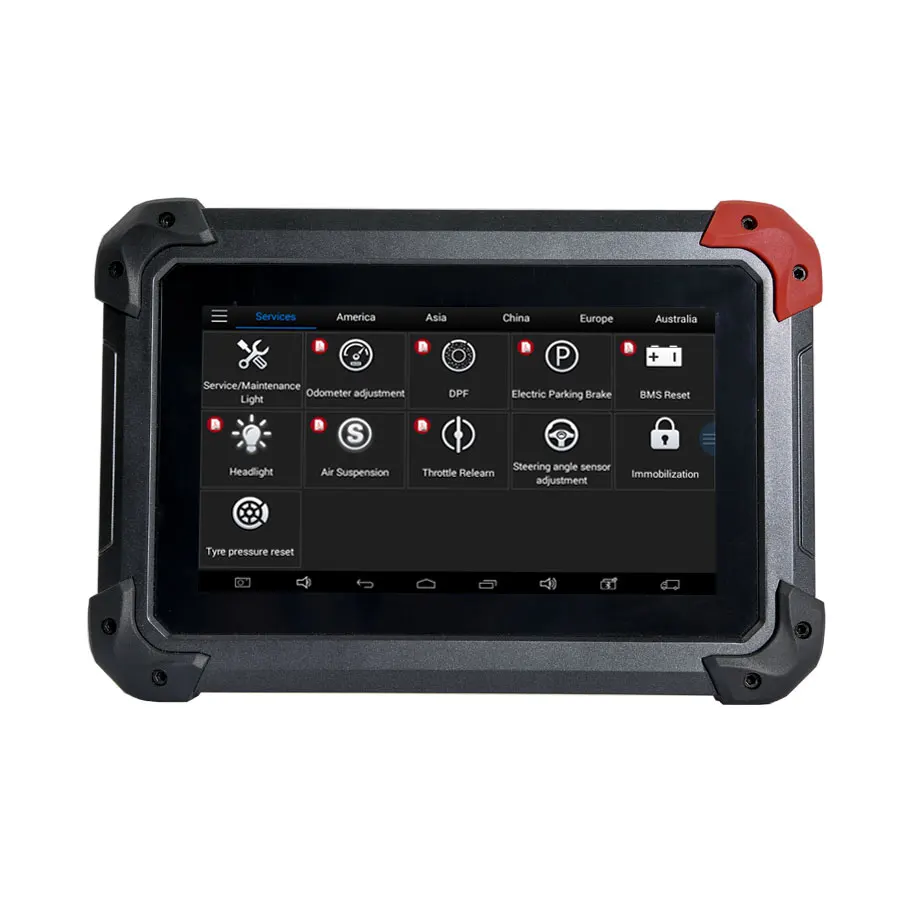

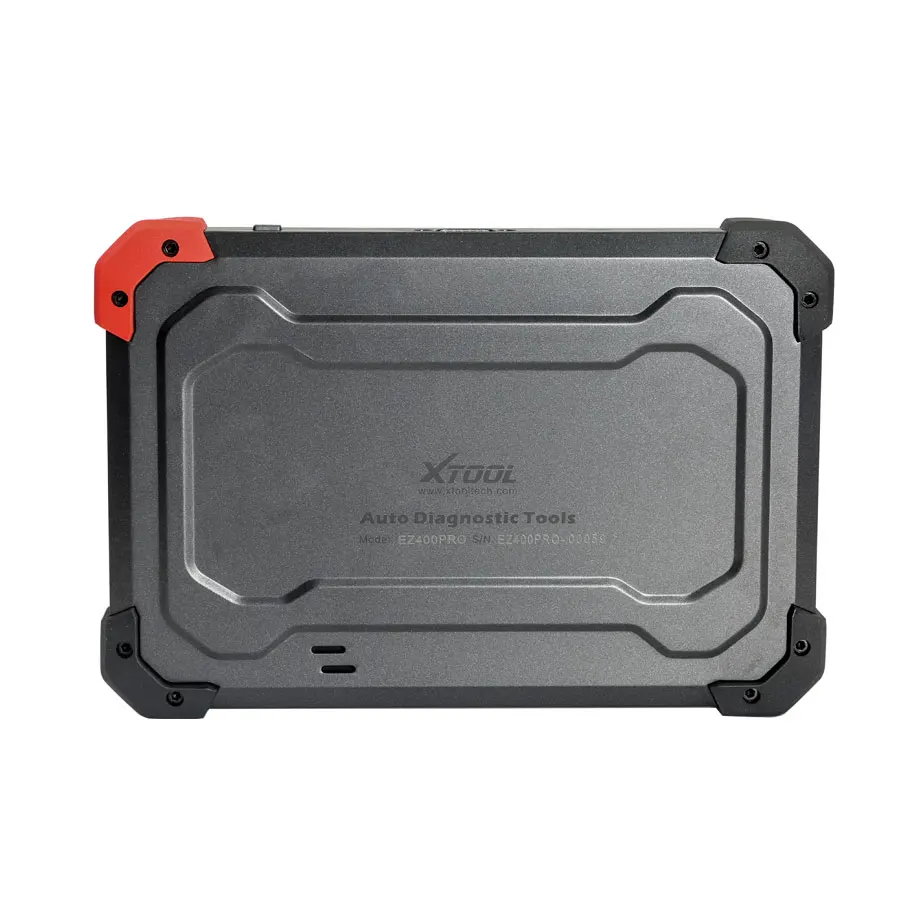

XTOOL EZ400 PRO диагностический инструмент автоматический диагностический инструмент

XTOOL EZ400 PRO может работать на автомобилях Малайзии сейчас, пожалуйста, передайте нам серийный номер вашего устройства, чтобы получить authroization бесплатно.

XTOOL EZ400 Pro характеристики:

Простая Регистрация с EZ400 PRO подключен к WIFI
Беспроводная Диагностика через Bluetooth
Одно нажатие обновление программного обеспечения через WIFI
Удаленный доступ
Отчеты о диагностике в PDF файле
Запись и воспроизведение данных в реальном времени
7 дюймовый Мульти-сенсорный экран
Бортовой аккумулятор
Широкое покрытие транспортного средства для большинства американских, азиатских и европейских транспортных средств

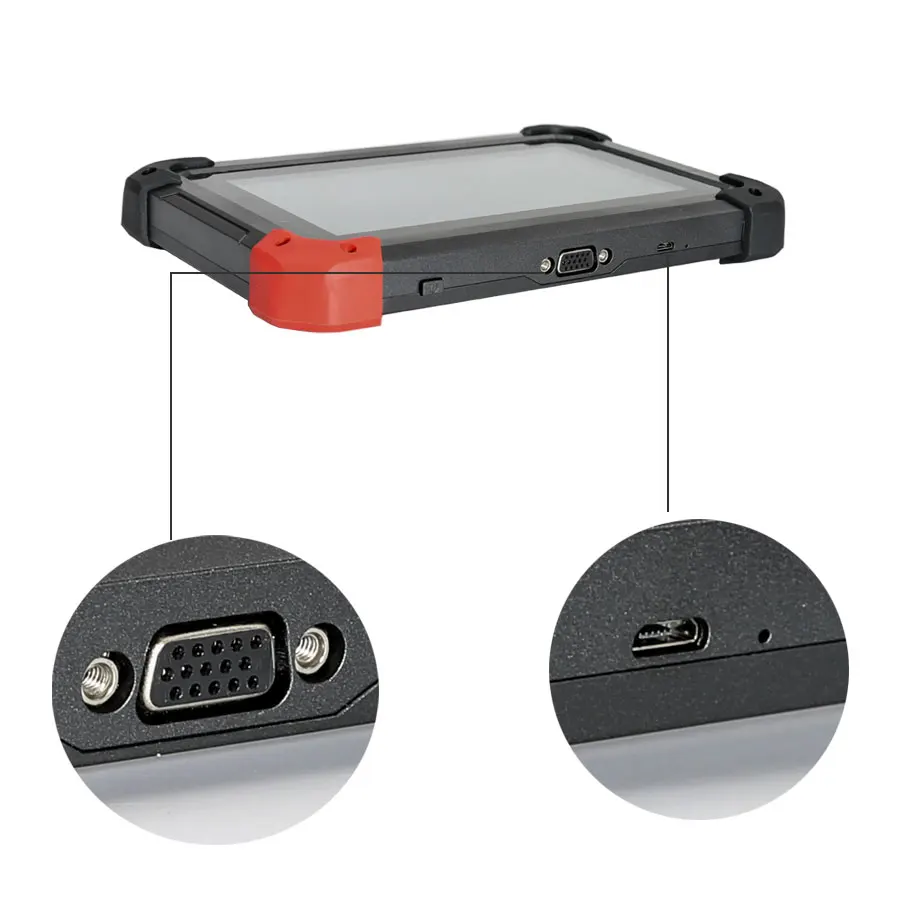

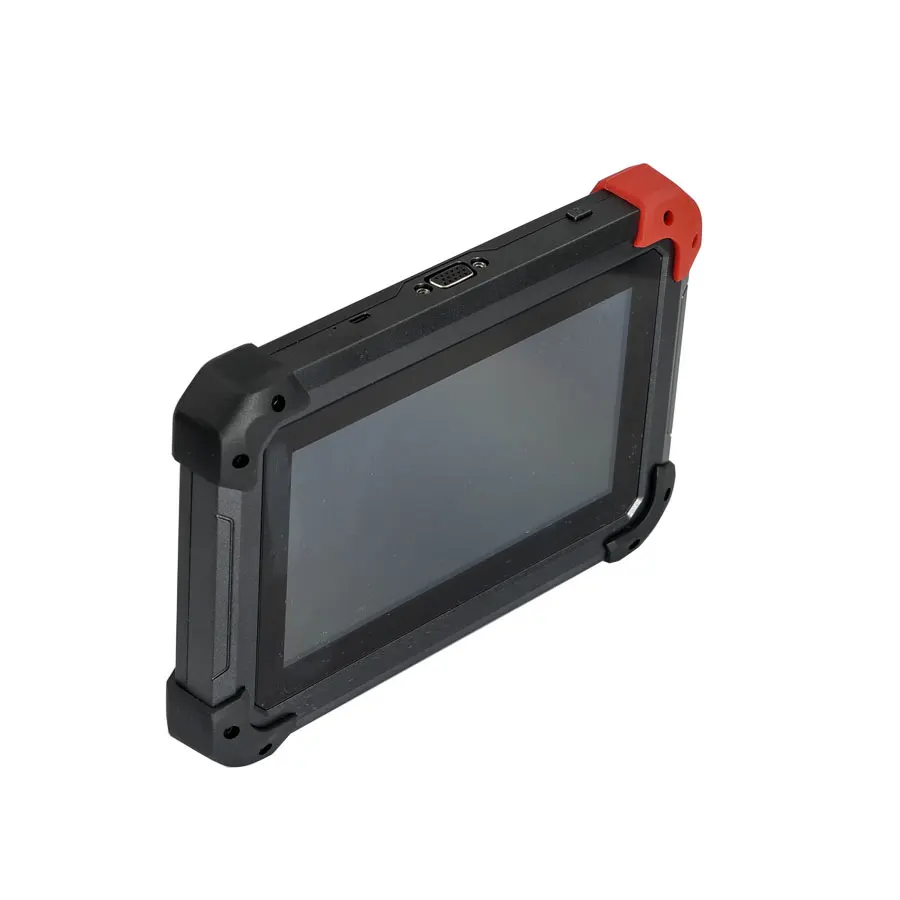

Вид сверху планшета EZ400PRO



①MicroUSB: зарядка аккумулятора или синхронизация данных с ПК
② DB15 порт: Sup порт s проводное соединение с автомобилем с помощью кабеля
③ Кнопка питания: Включение или выключение питания

Технические параметры EZ400PRO

Операционная система: Android
Процессор: четырехъядерный процессор 1,6 ГГц процессор
Память: 1G RAM,16G FLASH
Дисплей: 7,0 дюймов сенсорный экран с разрешением 1024 × 600
Сенсор s: Гравитация Сенсор, окружающего светильник Сенсор
Аудио Вход/Выход: микрофон, двойные динамики, 4-полосный 3,5 мм стерео/стандартный разъем для подключения гарнитуры
Мощность и Батарея: 4000mAh, 3,7 V литий-полимерный аккумулятор Батарея
Напряжение питания: 5 В
Потребляемая мощность: 8 Вт
Рабочая температура: от-20 до 50 ℃ (от-4 до 126 ℃)
Влажность: <90%
Размер (Д * Ш * В): 218*150*29 мм

Нажмите на приложение EZ400PRO, основной интерфейс и подменю отображаются ниже.



Тест на подключение транспортного средства

Проводное соединение ① & rarr;② & rarr;③ & rarr;④
A. Подключите кабели и EZ400PRO в следующем порядке: ① & rarr;② & rarr;③ & rarr;④
B. Включите зажигание и включите планшет EZ400PRO, затем нажмите на приложение EZ400PRO для тестирования транспортных средств. (Показано ниже)



① Основная рамка EZ400PRO ② главный Тестовый Кабель ③ OBDⅡ-16 ④ транспортное средство

Меры предосторожности перед использованием

1. Источник питания транспортного средства должен соответствовать нормальным размерам напряжения DC4.8V---5V.
2. При испытании проводки на натяжение и вилку пользователи должны прижимать передний конец проводки, чтобы тянуть и подключать, а не тянуть средний разделОт проводов. Пользователи должны проверять соответствующее направление порта и подключать его горизонтально, когда они подключают проводку,Вместо того, чтобы вставлять косой способ, который может повредить терминал.
3. При тестировании некоторых специальных функций пользователи должны управлять устройством в соответствии с инструкциями по эксплуатации. Для транспортного средства,Это должно строго соответствовать требованиям, например, условия, при которых некоторые модели транспортных средств должны быть выполнены следующим образом:Температура двигателя 80 ℃/105 ℃, выключить нагрузки (например, фары, кондиционер и т. Д.), поставить педаль акселератора в выпущенном положении и т. Д.
4. ECU для китайских моделей отечественных транспортных средств является относительно беспорядочным, поэтому, когда пользователи отвечают условиям, таким как автомобиль не может быть протестирован илиДанные тестирования неверны, они должны рассмотреть, соответствует ли выбранное меню тестируемой электронной системе управления, или они могут найтиАвтомобиль ECU и выбрать правильное меню в соответствии с моделью номер на этикетке ECU.
5. Если пользователи не могут найти протестированную модель транспортного средства или электронную систему управления в тестовом меню EZ400PRO, им может потребоваться обновить программное обеспечение илиПроконсультируйтесь с Отделом технического обслуживания Xtool
6. Запрещено тестировать соединение с помощью жгута, а не из Xtool, чтобы избежать ненужных потерь.
7. Запрещено отключать питание непосредственно в связи между EZ400PRO и транспортным средством. Пользователи должны отменить задачу и вернуться к основномуИнтерфейс, затем выключить питание.
8. Устройство должно быть поставлено и слегка поднято, чтобы избежать столкновения при использовании EZ400PRO. При нажатии на экран, прикоснитесь к нему мягко, чтобы гарантироватьСрок службы сенсорного экрана.
9. В течение длительного периода неиспользования, пожалуйста, отключите питание и выключите его.

После того, как планшет EZ400PRO подключен к транспортному средству через основной кабель, диагностику можно провести сейчас.

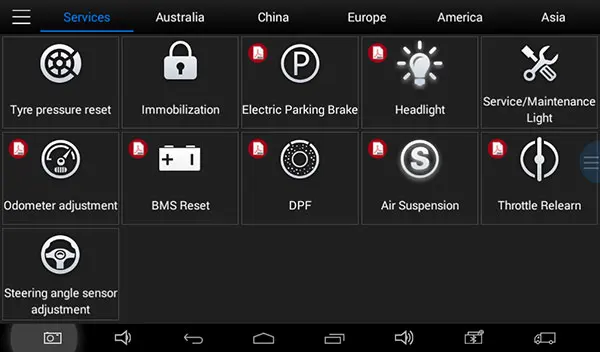

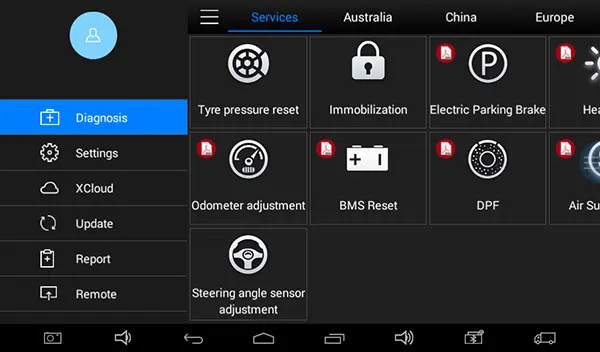

Диагностический интерфейс отображается ниже.



Пользователи могут выбрать меню в соответствии с их фактическими потребностями:
Выбор для Европы означает вход в меню европейских автомобилей, выбор для Азии означает вход в меню азиатских автомобилей, выбор для АмерикиОзначает вход в меню американских автомобилей, выбор для Китая означает вход в меню китайских автомобилей. Пользователи также могут вводить модель автомобиля для поиска.

Функции тестирования
Возьмите автомобиль Volkswagen, например, выберите диагностику, затем выберите автомобиль европы, пользователи могут видеть логотип Volkswagen. Если логотип не был виден,Проведите пальцем вверх и вниз или введите модель автомобиля для исследования.



Различные транспортные средства имеют несколько различных меню.
Общее меню основной функции включает следующие опции:

Чтение ECU
Эта функция заключается в считывании информации о версии ECU, которая является эквивалентом «идентификации системы» или «информации о системе» в некоторыхЭлектронные системы управления, все предназначены для чтения программного обеспечения и аппаратных версий, как показано ниже.



Чтение DTCs
Выберите чтение кодов неисправностей для чтения кодов неисправностей, хранящихся в ECU. Экран покажет код неисправности и его определение при прочтении проблемыКоды, как показано ниже.



Совет:В процессе диагностики, если устройство показывает «Система в порядке» или «Нет кода неисправности», это означает, что нет связанных проблемКод, хранящийся в ECU или некоторые проблемы, не находятся под контролем ECU, большинство из этих проблем-проблемы с механической системойИли проблемы с схемой управления, также возможно, что сигнал датчика может смещаться в пределах, что можно оценить в реальных данных.

Чистый DTCs
Вернитесь к предыдущему шагу, выберите Clear DTCs для очистки текущей и исторической памяти кодов неисправностей в ECU. Выполнение этой функцииОчистит все текущие и предыдущие коды неисправностей. Убедитесь, что коды неисправностей были записаны перед очисткой, как показано ниже.



Нажмите «да», чтобы сделать четкое подтверждение, если сообщение является нормальным, он покажет «коды неисправностей успешно очищены» или
«Коды неисправностей очищены». Как правило, пользователи должны повторно прочитать коды неисправностей после их очистки, чтобы подтвердить, есть ли коды неисправностейБыли очищены.

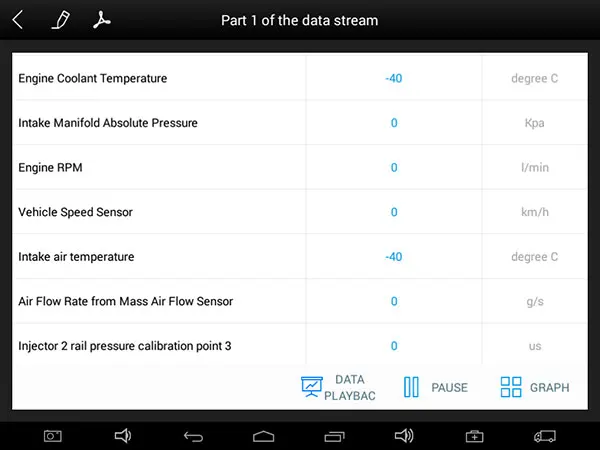

Чтение данных в реальном времени
Авто ECUs отправляет рабочие параметры и рабочий статус различных компонентов в виде электронного сигнала, здесь электронный сигналОтносится к живым данным. Общие данные о двигателе включают скорость двигателя, напряжение датчика положения дроссельной заслонки, напряжение датчика кислорода, охлаждающую жидкостьТемпература, угол движения зажигания, режим переключения холостого хода, температура впускного воздуха, давление впуска и т. Д.



Советы:Данные в реальном времени являются важной функцией технического обслуживания техников для дальнейшей диагностики проблем. Эта функция требует технического обслуживанияТехнические специалисты хорошо знакомы с данными датчиков каждой системы, управляющими сигналами и режимами управления, все из которых являются незаменимой основой использованияФункция обработки данных в режиме реального времени для технического обслуживания.

Режимы отображения
Есть два режима для просмотра данных в реальном времени, пользователи могут выбрать оптимальный режим в соответствии с их собственными потребностями и различными типами параметров.Режим приборной панели: отображение параметров в виде имитации графического инструмента.

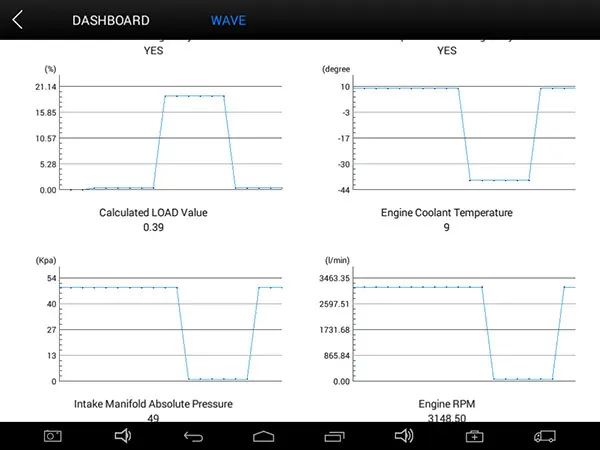

Режим графика: отображение параметров в виде графика.


Специальные функции
Более специальные функции будут обнаружены в различных моделях автомобилей.



Испытание на срабатывание/Воздействие/компоненты
Условия испытаний: зажигание на выключенном двигателе
Если двигатель запущен или распознан сигнал скорости вращения, диагностика приводящего в действие компонента будет прервана.
В процессе диагностики приводящих в действие компонентов один компонент всегда будет находиться в состоянии запуска до тех пор, пока не активируется Следующий компонент.
Перед повторной диагностикой приводящих в действие компонентов пользователи должны запустить двигатель в короткие сроки или выключить зажигание в течение 2 секунд.
Приводные компоненты могут быть проверены слухом или прикосновением.
В процессе диагностики всех приводящих компонентов Электрический топливный насос всегда работает.
10 минут спустя, включение компонентов диагностики прекращается.

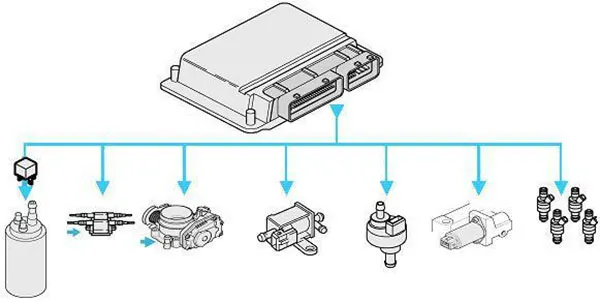

Приводной компонент: он отвечает за выполнение различных инструкций, выпущенных ECU, который является завершением инструкции.

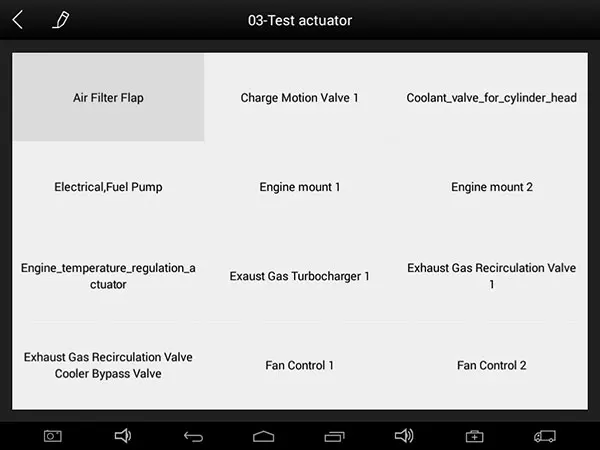

Возврат кДинамические диагностические данные, ВведитеТест на приведение в действие компонентовИ он покажет меню приводящих компонентов
Которые проводят проверку действий, как показано ниже.



Совет:Тест на приводные компоненты выполняет функциональную проверку деталей компонентов системы. При выполнении этой функции,Диагностический инструмент проверит действия, имитируя сигнал ECU, чтобы определить, хорошие ли приводные компоненты или схемы.
Вернитесь к динамическим диагностическим данным, введите тест на приводящие компоненты, и он покажет меню приводящих компонентов, которые проводят тест на действие.

Настройки
Выберите настройки ввода; Пользователи могут задать язык, блок и другие параметры, связанные с системой:
Язык s: Выберите язык. Выберите нужный вариант из нескольких языков справа.



Единицы измерения:Выберите единицы измерения. Пользователи могут использовать метрические или английские измерения.



Системные настройки:Настройка системы Android, такие как беспроводная, Аудио частота, светильник sensationи т. д.

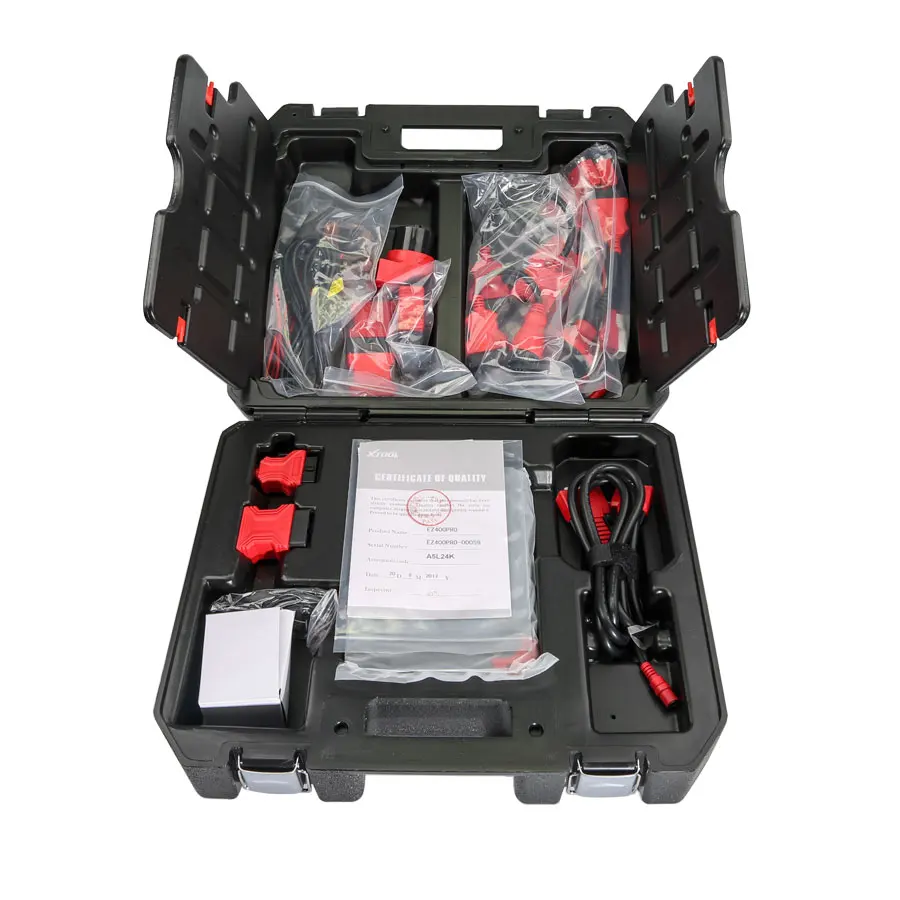

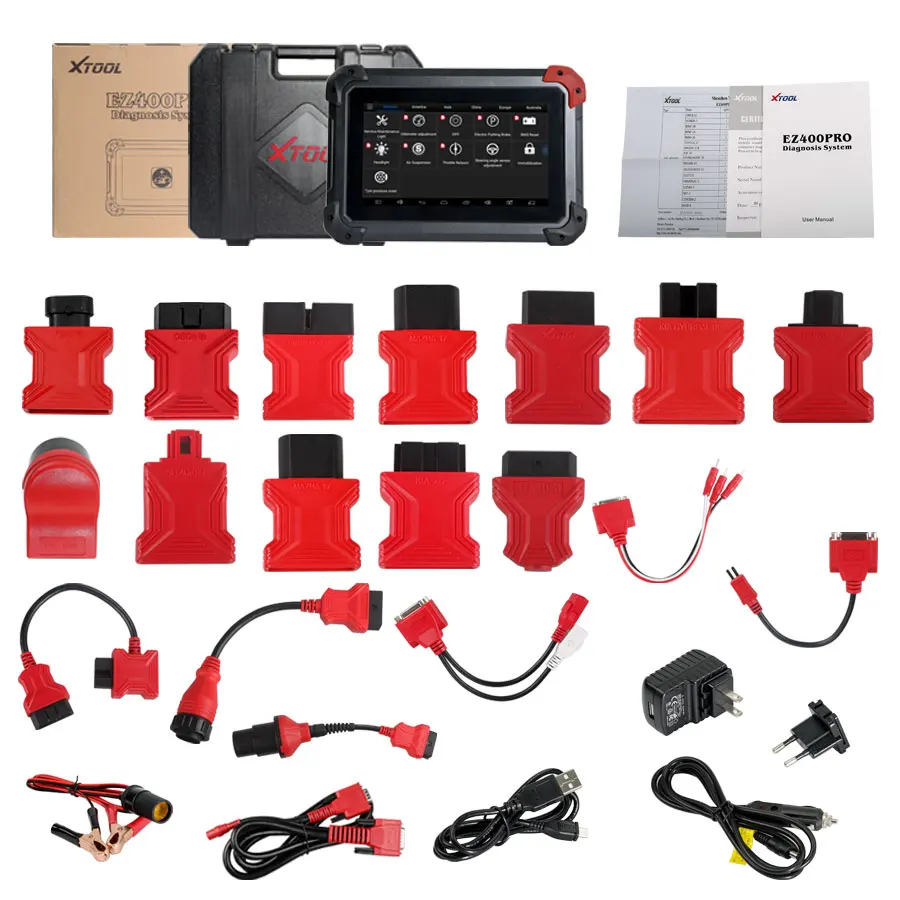

Посылка:

1 шт. x OBD II-16
1 шт. x для HONDA-3
1 шт. x для BMW-20
1 шт. x для TOYOTA-17
1 шт. x для MAZDA-17R
1 шт. x для KIA-20
1 шт. x для HYUNDAI/KIA-10
1 шт. x для NISSAN-14
1 шт. x для GM/DAEWOO-12
1 шт х SELFTEST
1 шт. x для UNIVERSAL-3
1 шт. x для SUZUKI-3
1 шт. x для FIAT-3
1 шт. x для CITROEN-2
1 шт. x для AUDI-4
1 шт. x для MITSUBISHI-12 + 16
1 шт. x для BENZ-38
1 шт. x для BENZ-14
1 шт. х MAINCABLE
1 шт. х кабель для аккумулятора
1 шт. x Кабель для прикуривателя
1 шт. планшет EZ400PRO
Зарядное устройство для планшета-1 шт.
1 шт. x Зарядное устройство US адаптер
1 шт. x Зарядное устройство EU адаптер
Кабель MicroUSB-1 шт.

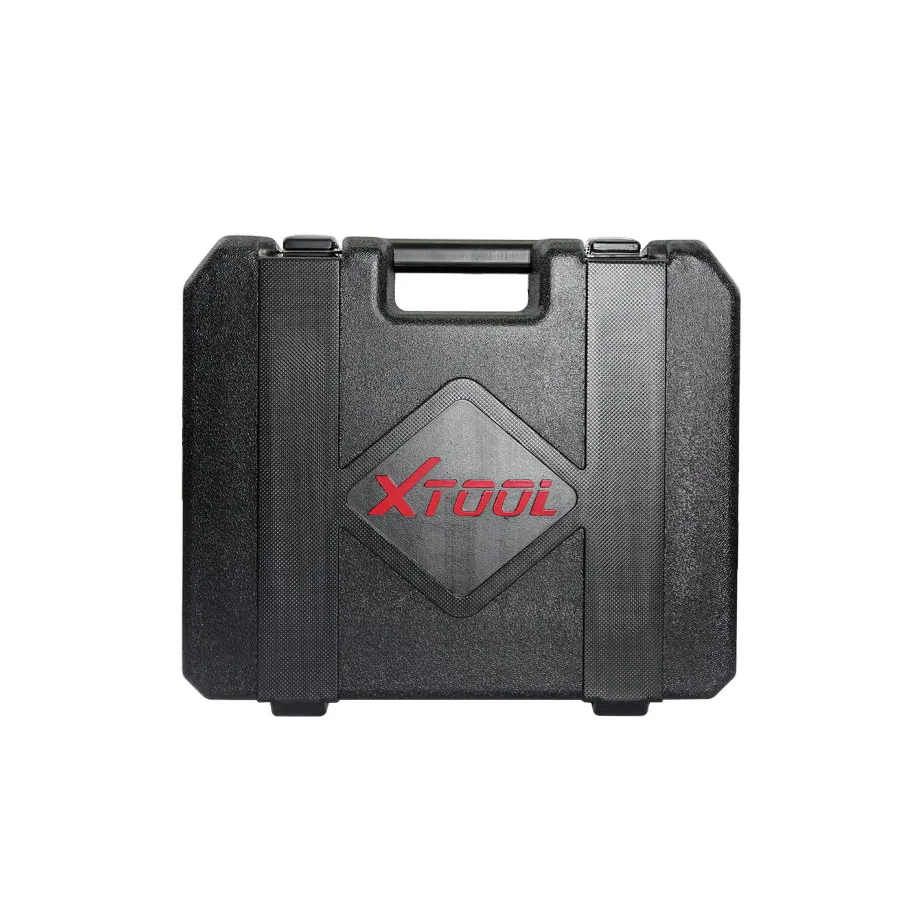

1 шт. x чехол для инструментов
1 шт. x сертификат качества
1 шт. х упаковочный лист
1 шт. Руководство пользователя
1 шт. х картонная коробка
