Развития. В то же время, он имеет oled-дисплей и интерфейс литиевой батареи, который используется для простого управления зарядкой и разрядкой литиевых батарей и может быть непосредственно использован в качестве разработки портативных устройств.
Этот продукт напрямую не использует более популярные WIFI, LoRa и другие модули, но непосредственно на основе развития чипа, с одной стороны, чтобы минимизировать размер, с другой стороны, потому что модули, продаваемые на рынке, предназначены для массовых продуктов. Он должен быть совместим с различными потребностями пользователей, поэтому их производительность в одном аспекте не является оптимальной. В соответствии с потребностями наших продуктов, мы сделали специальные модуляции на функциях, чтобы лучше соответствовать потребностям продуктов.
Основным чипом управления продукта является 32-битный процессор-чип ESP32. В дополнение к функции Wi-Fi, он также поддерживает BLE 4,2 и мощные функции беспроводной связи LoRa, которые могут использоваться как шлюз для продуктов IoT или как терминал драйвера продукта (например, датчики, шаговые двигатели и т. д.).

Процессор:
Используйте чип Lexin ESP32
32-битный двухъядерный, частота 240 МГц
Встроенный WiFi и Bluetooth
Основной процессор полностью свободен для запуска приложения пользователя.
Дополнительный сопроцессор ULP, который контролирует каналы GPIOs, ADC и контролирует большинство внутренних периферийных устройств.

Лора:
Использование чипа Semtech SX1276

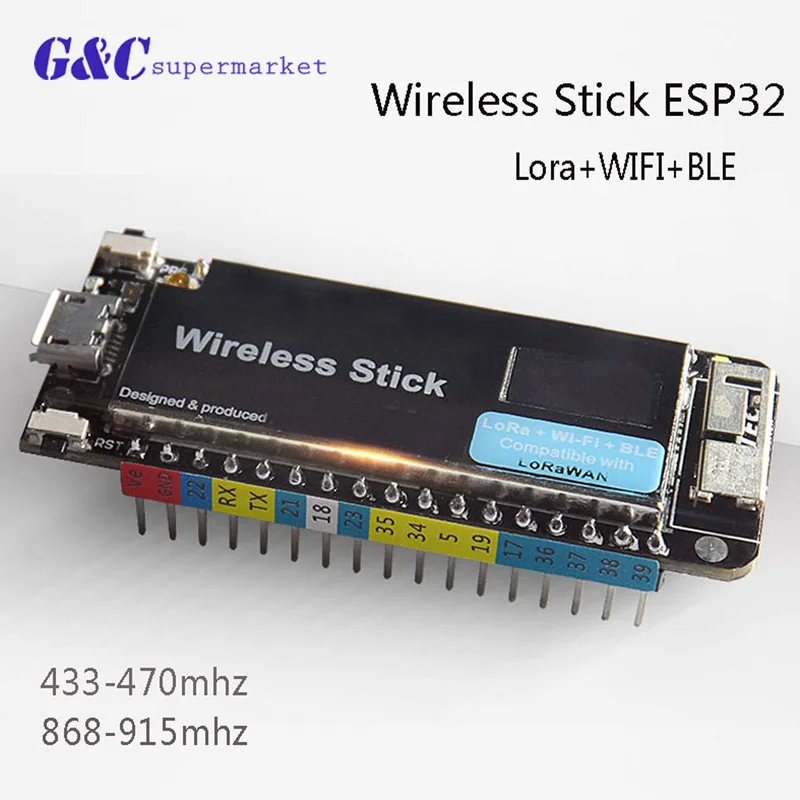

Поддержка 433 МГц, 470 МГц, 868 МГц, 915 МГц четырехдиапазонный опционально
Может использоваться как узел LoRa и микрошлюз
Поддержка протокола LoRaWAN
Расстояние передачи узла: до 6 км в открытом пространстве
Выходная мощность: до + 20 дБм (± 2 дБм)

WiFi:
802,11 b/g/n/e/i
802,11 n (2,4 ГГц), скорость до 150 Мбит/с
802,11 e: механизм QoS для реализации беспроводной мультимедийной технологии
WMM-PS, UAPSD
Технология агрегации кадров MPDU и A-MSDU
Блочный ответ, фрагментация и реорганизация
Автоматический мониторинг/сканирование маяка
802,11 i функции безопасности: предварительная аутентификация и TSN
Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS
Режим станции BSS Infrastructure/режим SoftAP
Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P
Поддержка для системы защиты от вирусов типа IPv6

Bluetooth:
Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR/EDR) и Bluetooth с низкой энергией (BLE)
Поддерживает стандартный класс-1, класс-2 и класс-3 без внешнего усилителя мощности
Улучшенная точность управления питанием
Выходная мощность до + 10 дБм
Приемник NZIF с чувствительностью приема BLE-128 дБм
Адаптивная частота Hopping (AFH)
Стандартный HCI на основе SDIO / SPI / UART интерфейса
Высокая скорость UART HCI со скоростью до 4 Мбит/с
Поддержка контроллера BT 4,2 и стека протоколов хоста
Протокол обнаружения службы (SDP)
Универсальное приложение доступа (зазор)
Протокол управления безопасностью (SMP)
Bluetooth с низкой мощностью
ATT / GATT
HID
Поддержка всех приложений на базе GATT Bluetooth с низким энергопотреблением
SPP-Like низкомощный протокол передачи данных Bluetooth
BLE маяк
A2DP / AVRCP / SPP, HSP / HFP, RFCOMM
CVSD и SBC аудио кодек алгоритмы
Bluetooth piconet (Piconet) и Scatternet (Scatternet)

Взаимодействие человека:

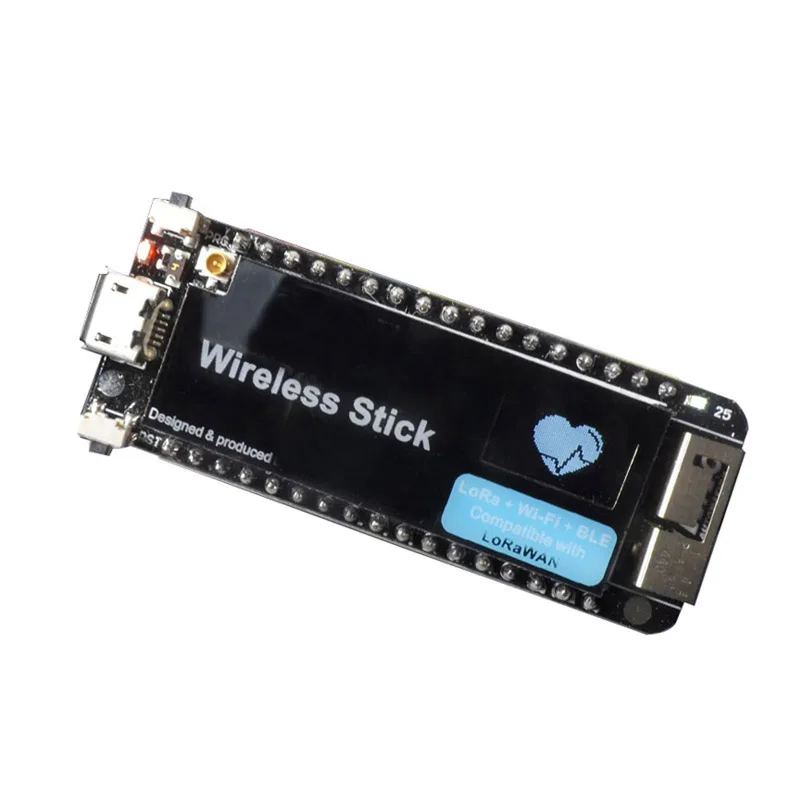

0,49 дюймовый oled-экран
Кнопка (сброс и программа)

Источник питания:
Входная мощность: USB, литиевая батарея
Выходное Питание: + 5 В (только при включении USB), + 3,3 В
Интегральная схема зарядки литиевой батареи
Использование внешнего источника питания, управляемого портом IO, удобно для платы разработки, чтобы ввести низкое энергопотребление

Интерфейс:
UART, SPI, I2C, I2S, карта Mirco-SD
12-битный ADC, 8-битный DAC
29 общих портов GPIO

Хранение:
Вспышка: 64M-BitsMB

Потребляемая мощность:
Ток сна: 800uA

Механическая структура:

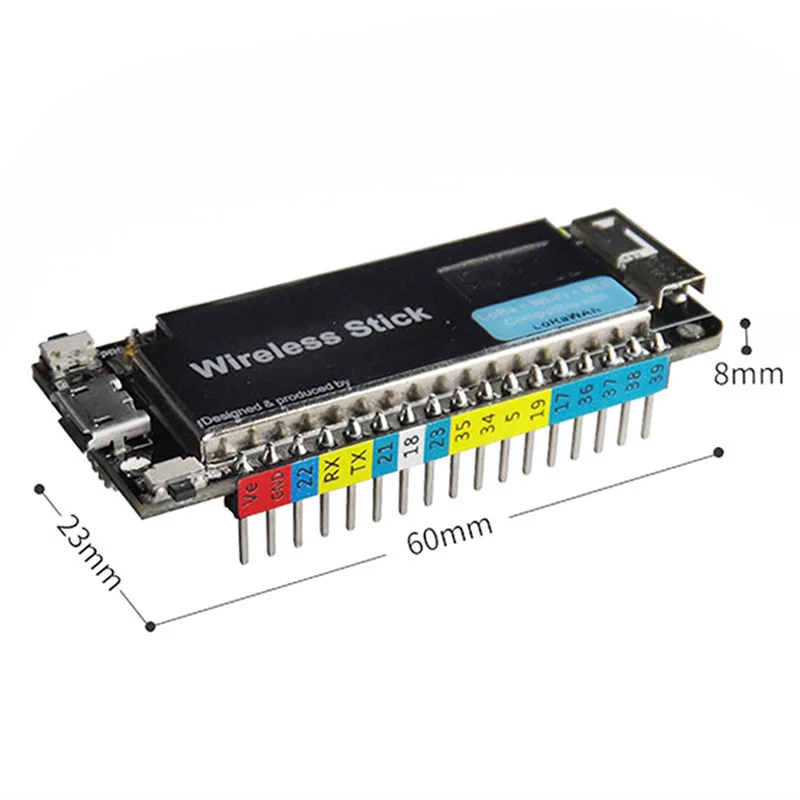

Размер: 60 мм x 23 мм x 8 мм

Посылка включает:

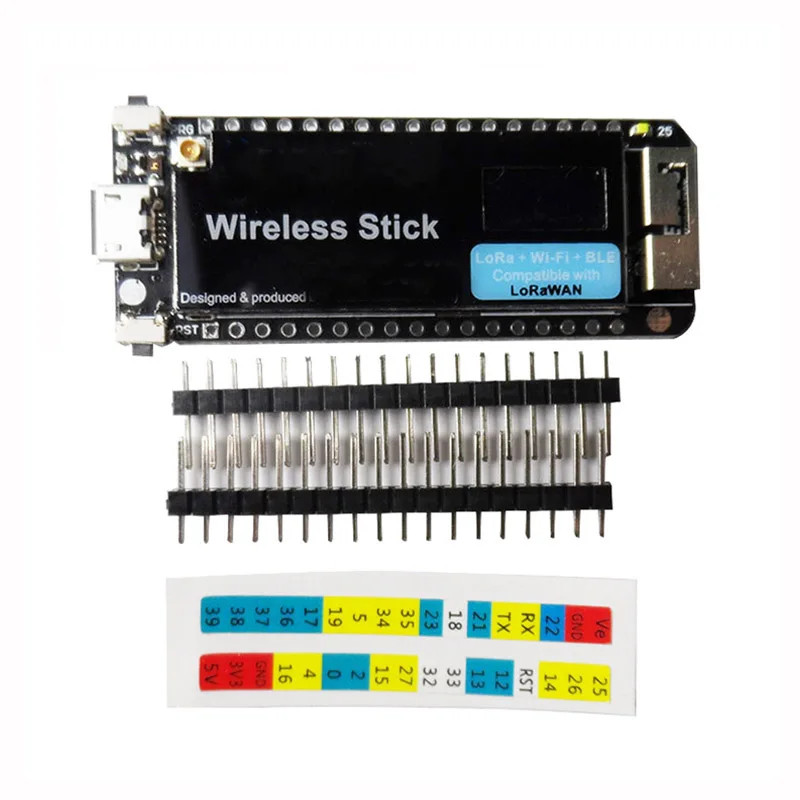

1 * ESP32 Беспроводная палка SX1276 макетная плата (не спаянные булавки + пин-наклейки)
