Плата бесщеточного двигателя BLDC макетная плата Синусоидальная квадратная волна

Плата бесщеточного двигателя BLDC макетная плата Синусоидальная квадратная волна

Моднявка = ckeditor

Этот комплект поддерживает бесщеточные двигатели постоянного тока BLDC, PMSM, внутренний и внешний ротор.

Параметры мощности двигателя:

Номинальное входное напряжение:DC 24V;

Номинальная мощность:1000 W;

Максимальное входное напряжение:DC 45V;

Максимальный рабочий ток:10AМгновенная возможность перегрева тока:33A. (В зависимости от выбораMOSТрубка)

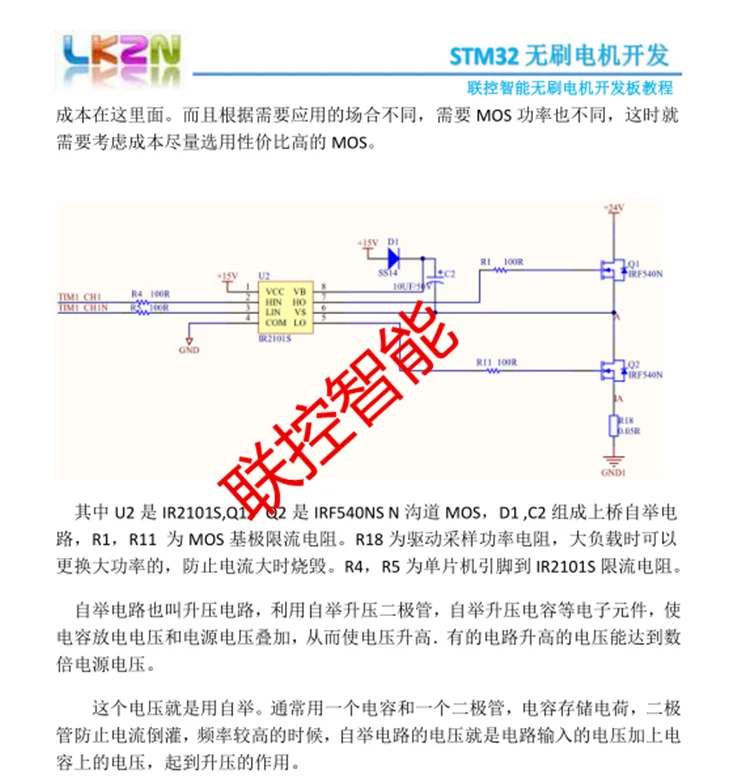

Выбор драйвера: IR2101S + IRF540N

Входное напряжение тока поддерживает постоянный ток15 в-400 вНеобходимости заказчик контакта.

Управляющая плата функция:

Поддержка ввода датчика холла, поддержка ввода датчика AB, поддержка бесsensorless start (получение обратной точки перехода EMF)

Поддержка защиты от перенапряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрева

Поддерживающий алгоритм FOC, пробоотборник с тремя сопротивлениями, выборка с одним сопротивлением

Эксклюзивное обнаружение напряжения шины, обнаружение тока шины, обнаружение перегрузки по току шины (break) в соответствии с промышленными приложениями.

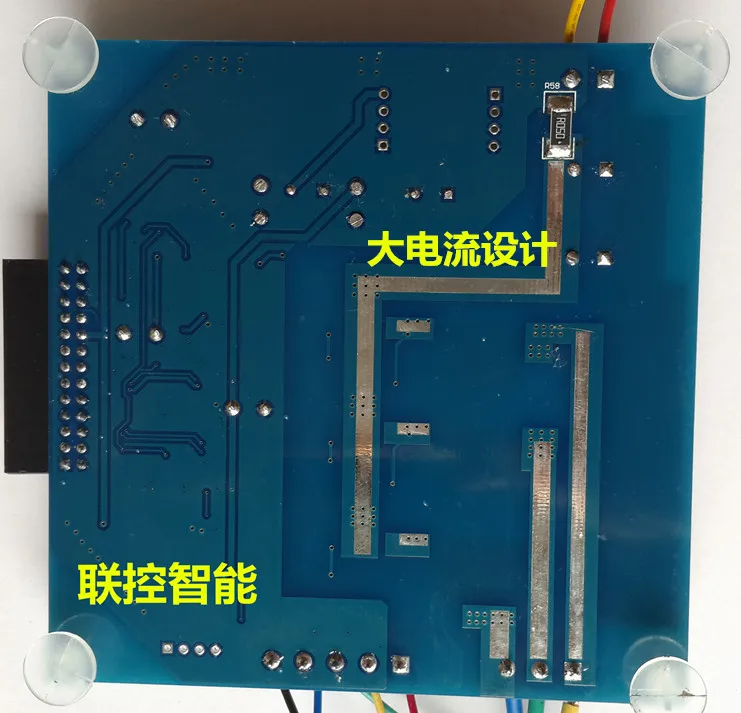

Образец высокой токовой конструкции платы для вождения, дизайн паяльного слоя в части питания

Плата разработки двигателя поддерживает PID on-line регулировку и облегчает развитие двигателя.

Обеспечивает контроль движения трапециевидное ускорение и алгоритм замедления, плавное движение и отсутствие удара

Предоставьте протокол последовательного порта, чтобы отправить инструкции о положении, чтобы контролировать положение двигателя на месте, вы также можете просмотреть текущее положение.

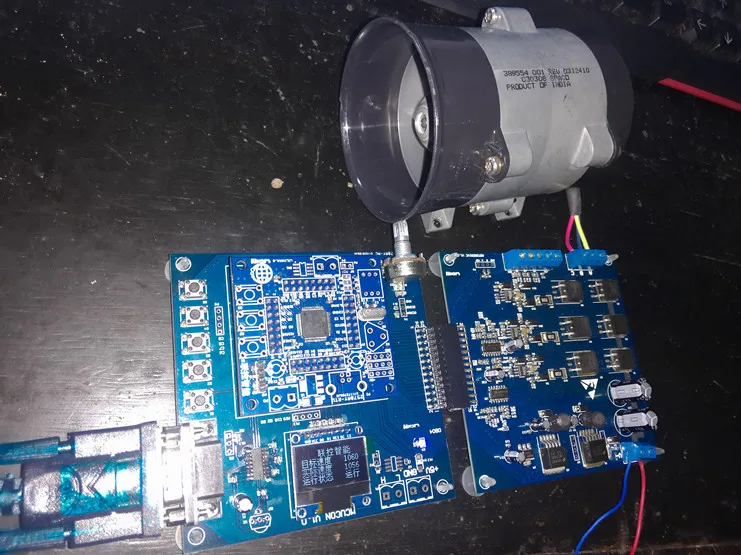

Движимый люксВысокоскоростной турбинный вентилятор: (практичный проект)Бесиндуктивный векторный синусоидальный волновой привод

Видео демонстрация: http://v.youku.com/v_show/id_XMTczMDcwMzU2OA==.html

Для того, чтобы клиенты могли быстрее инвестировать в разработку, в сочетании с вопросами клиентов и проблемами, возникшими в процессе разработки, программа была аннотирована, чтобы более четко понять процесс.

Синусоидальный векторныйНет чувстваДемонстрация:

FOC2.0 (большой крутящий момент, плавный запуск, без удара, подходит для различных проектных приложений, вентиляторов, компрессоров, насосов и т. д.)

Http://v.youku.com/v_show/id_XMTY5MjA3Nzg3Ng==.html?beta&

Бесщеточный двигатель индуктивный запуск демонстрация (FOC 4,2) синусоидальный вектор:

Http://v.youku.com/v_show/id_XMTY2NDUxNTY2NA==.html

Синусоидальный векторныйДобавить комментарий к sthДемонстрация:

FOC4.2 демо

Http://v.youku.com/v_show/id_XMTUzMDEzOTE5Ng==.html?from=y1.7-1.2

Демонстрация FOC2.0 (поддержка регулирования скорости кнопки, регулирование скорости потенциометра, аналоговый электромобиль, дисплей меню OLED)

Http://v.youku.com/v_show/id_XMTU1NTMyNzg1Mg==.html?from=y1.7-1.2

Демонстрация квадратного волнового привода:

Регулирование скорости без потенциометра:

Http://v.youku.com/v_show/id_XMTU1NTY2Mzk2MA==.html

Ключевое ускорение и замедление:

Http://v.youku.com/v_show/id_XMTU1NTY2MDU0NA==.html

Алгоритм трапециевидного ускорения и замедления:

Http://v.youku.com/v_show/id_XMTYwMzQ0NDkwOA==.html?from=y1.7-1.2

Расположение петля алгоритм:

Http://v.youku.com/v_show/id_XMTYwNDAwNjgwOA==.html

Фотовыставка:

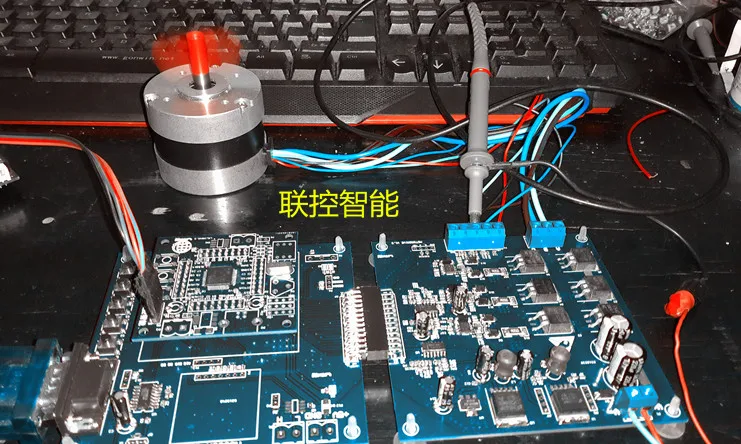

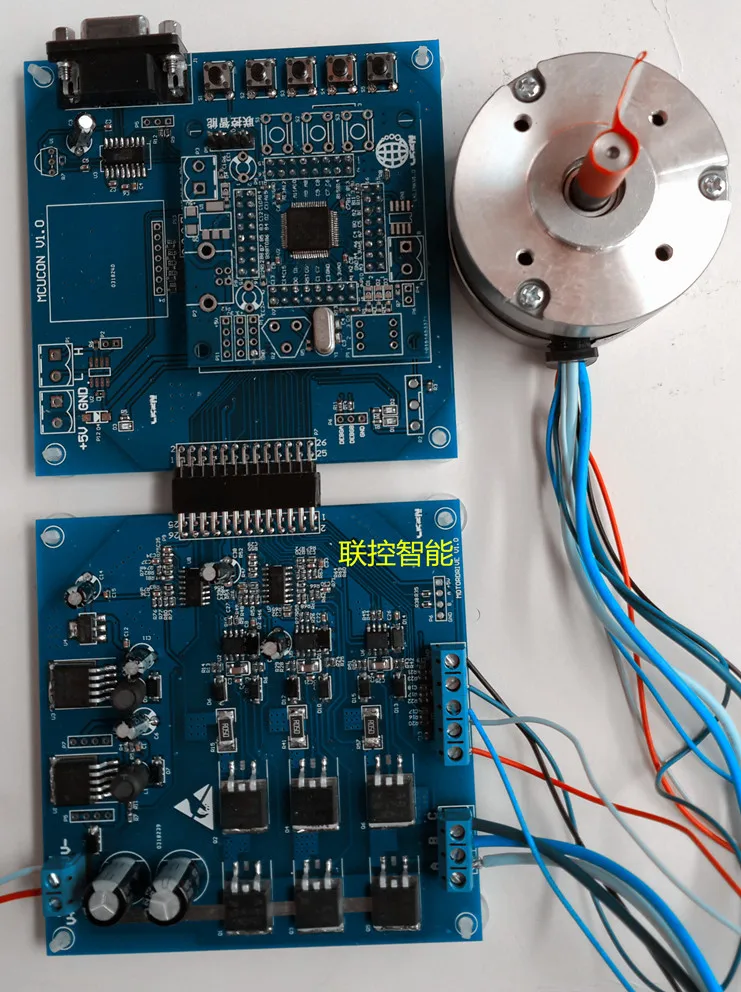

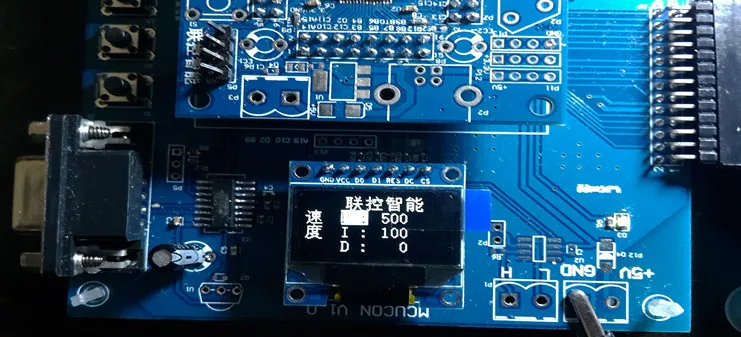

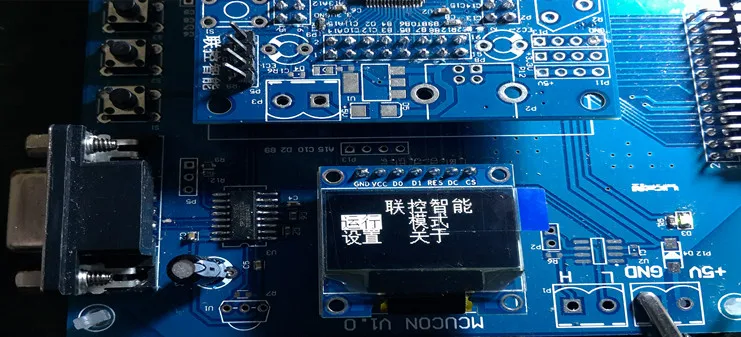

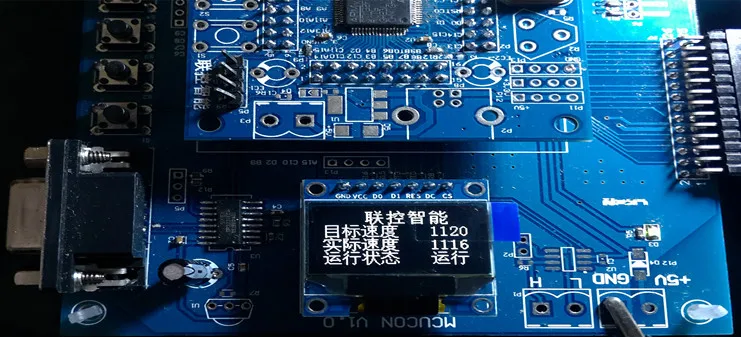

Экспериментальная фото

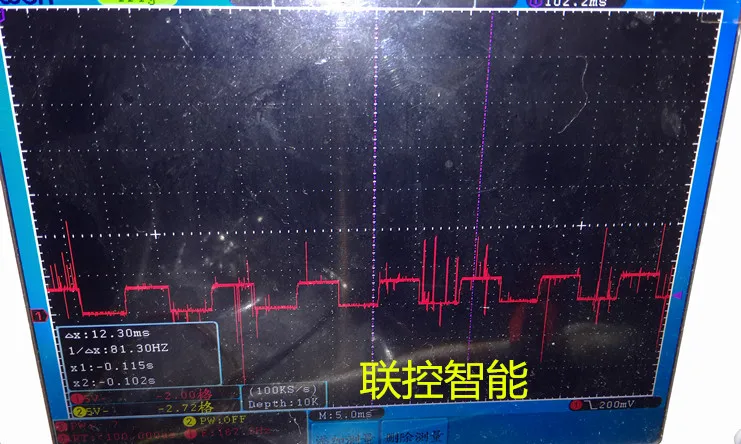

Holzer с сигнала

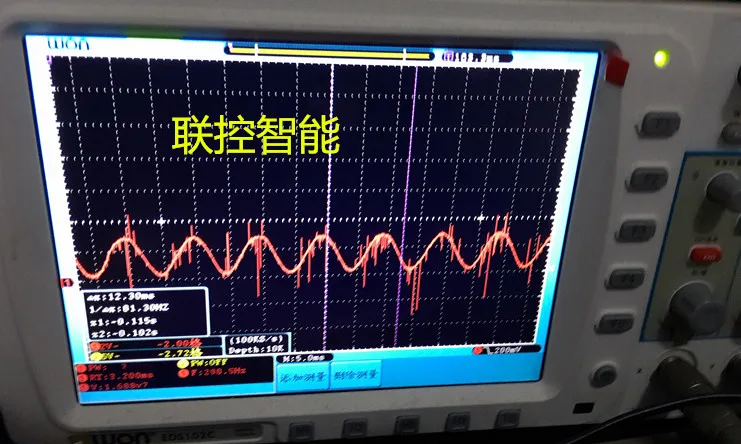

Двигатель тока синусоидальной формы

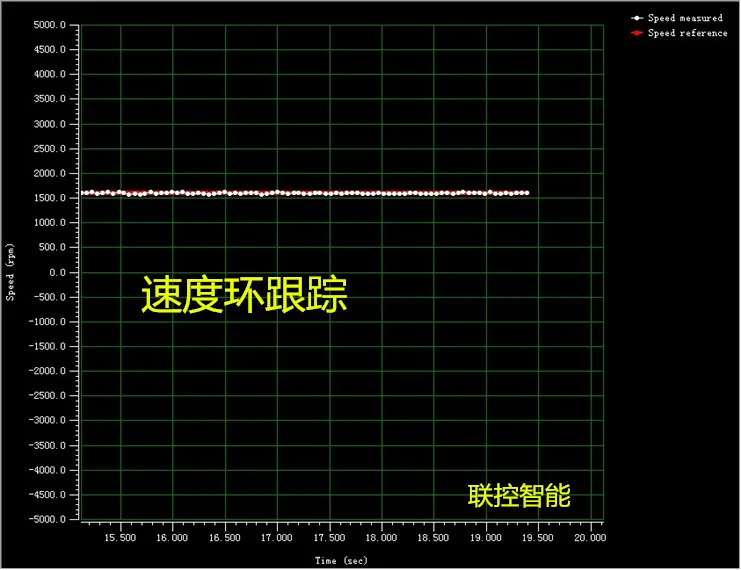

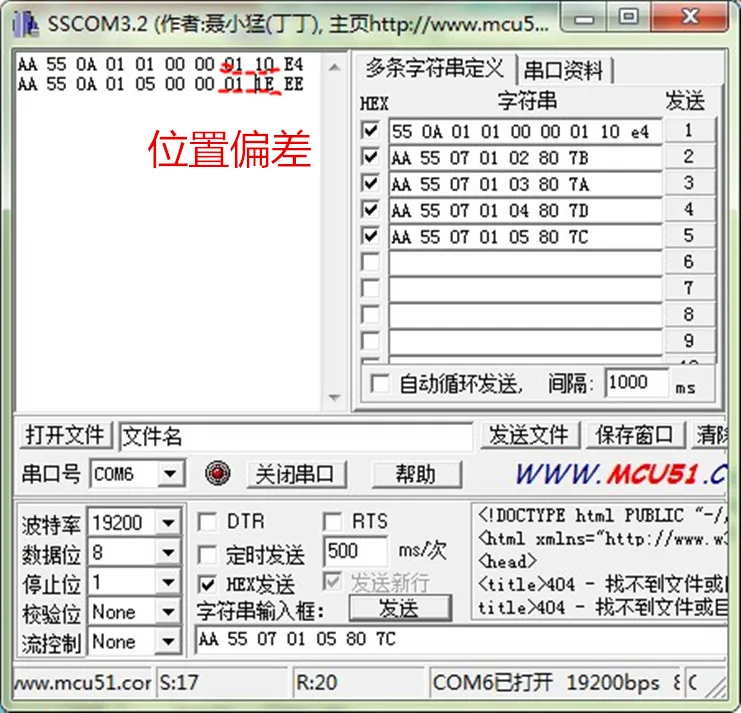

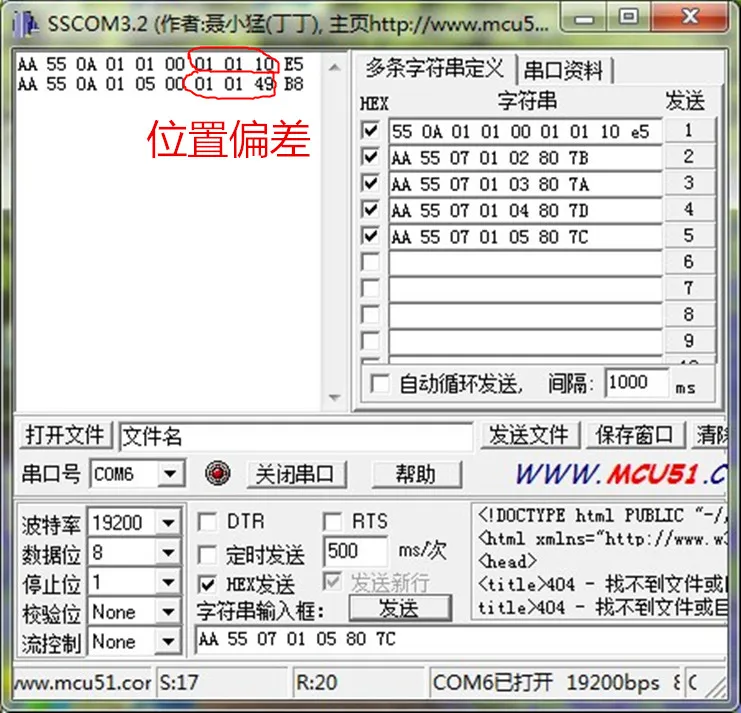

Позиция управления с обратной связью

Отправка напылением Упаковочный лист:

1. Плата привода двигателя

2. Четыре столба плиты
