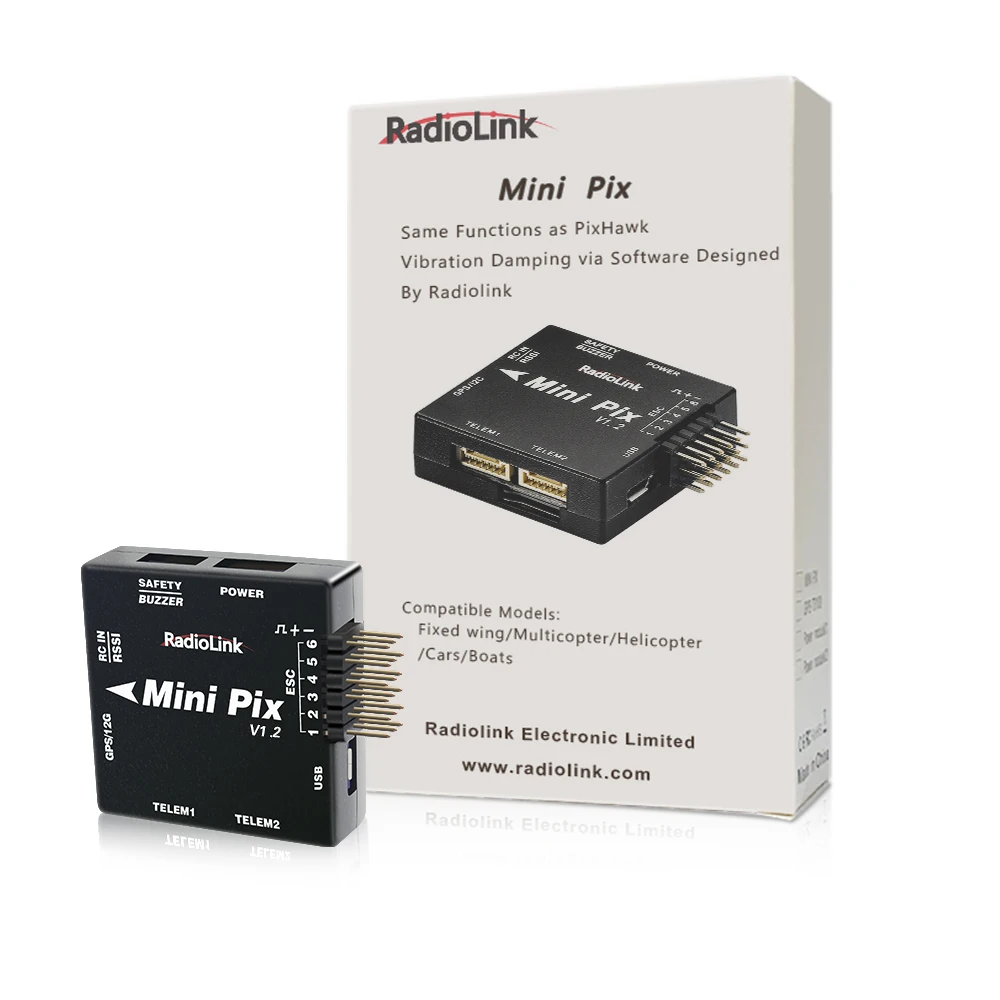

Контроллер полета Radiolink Mini PIX для FPV гоночного дрона/вертолета/неподвижного

Контроллер полета Radiolink Mini PIX для FPV гоночного дрона/вертолета/неподвижного

Мини PIX игровые джойстики

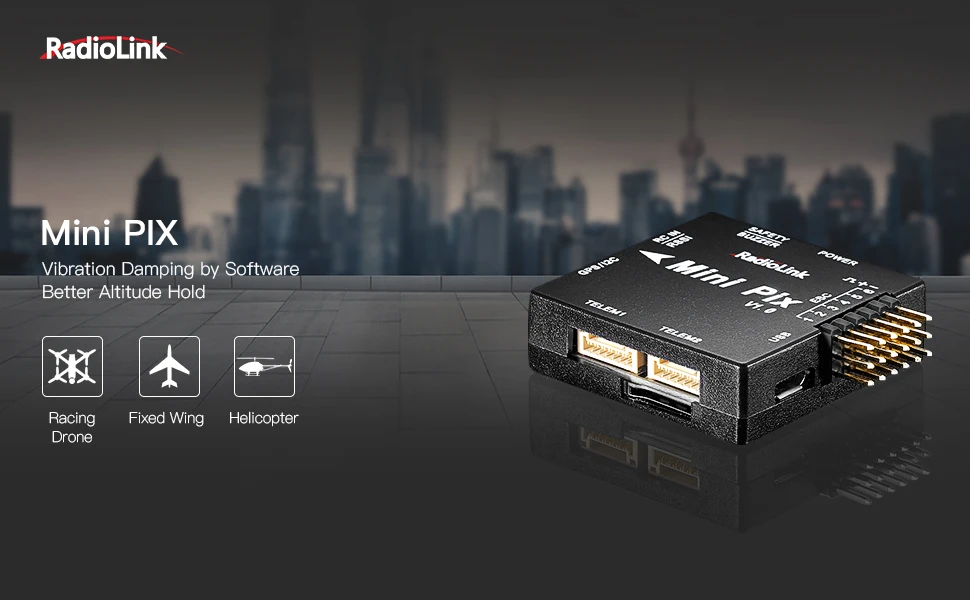

Новый Radiolink самостоятельно разработали Mini PIX, и корпус использует закрытую защиту для барометра, чтобы уменьшить помехи воздушного потока во время движения и уменьшить вибрацию. В то же время алгоритм программного обеспечения оптимизирует давление воздуха для поддержания функции PIXHAWK, которая проста в установке.

Примечание:

• Пожалуйста, немедленно обратитесь в службу поддержки, когда вам нужна полная инструкция пользователя.

• Прошивка вспышки: пожалуйста, загрузите планировщик миссии Radiolink. (На сайте Radiolink)

• Настройка параметров: методы настройки такие же, как у официальных Pixhawk.

Мини-Контроллер полета pixhawk Особенности:

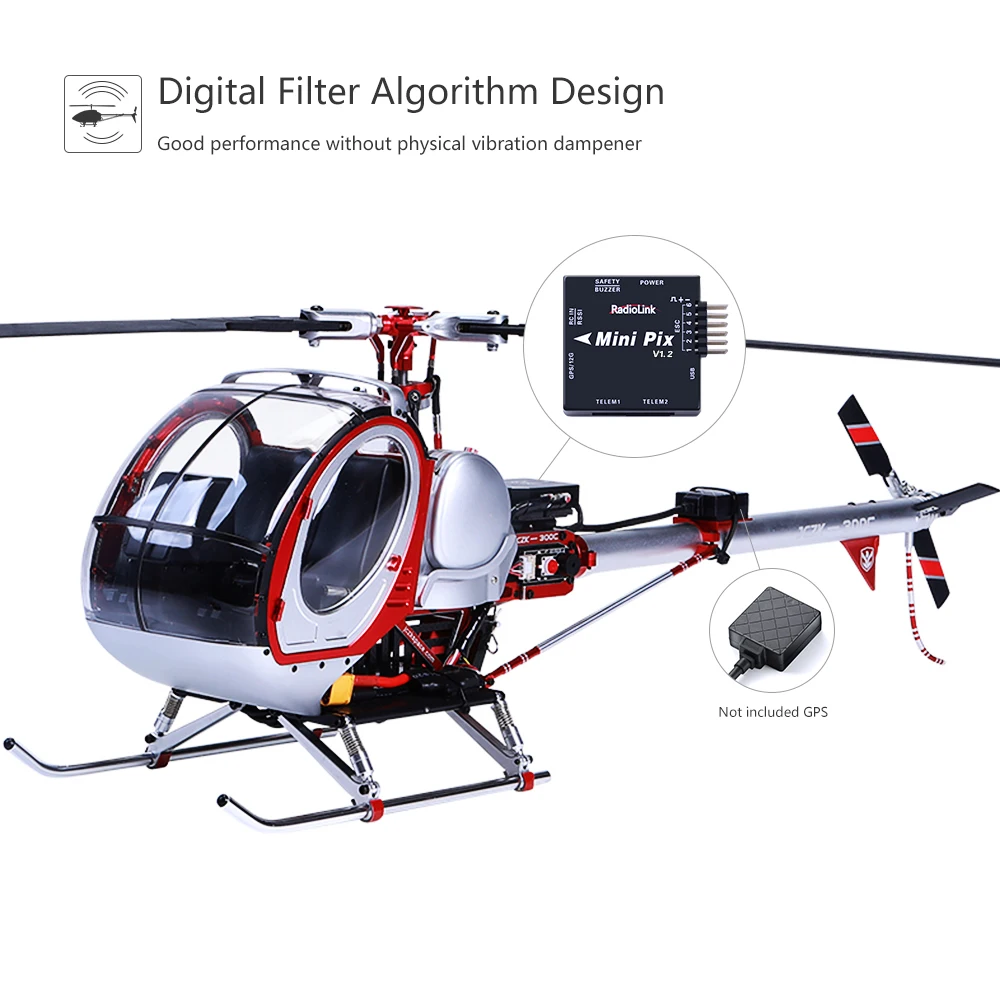

• [Алгоритм цифрового фильтра] -- Контроллер полета Radiolink mini pix с помощью алгоритма цифрового фильтра для демпфированной вибрации, ваш Дрон по-прежнему имеет хорошую производительность, хотя и без физического демпфера вибрации. Обратите внимание: мы не уполномочены vvbuy store.

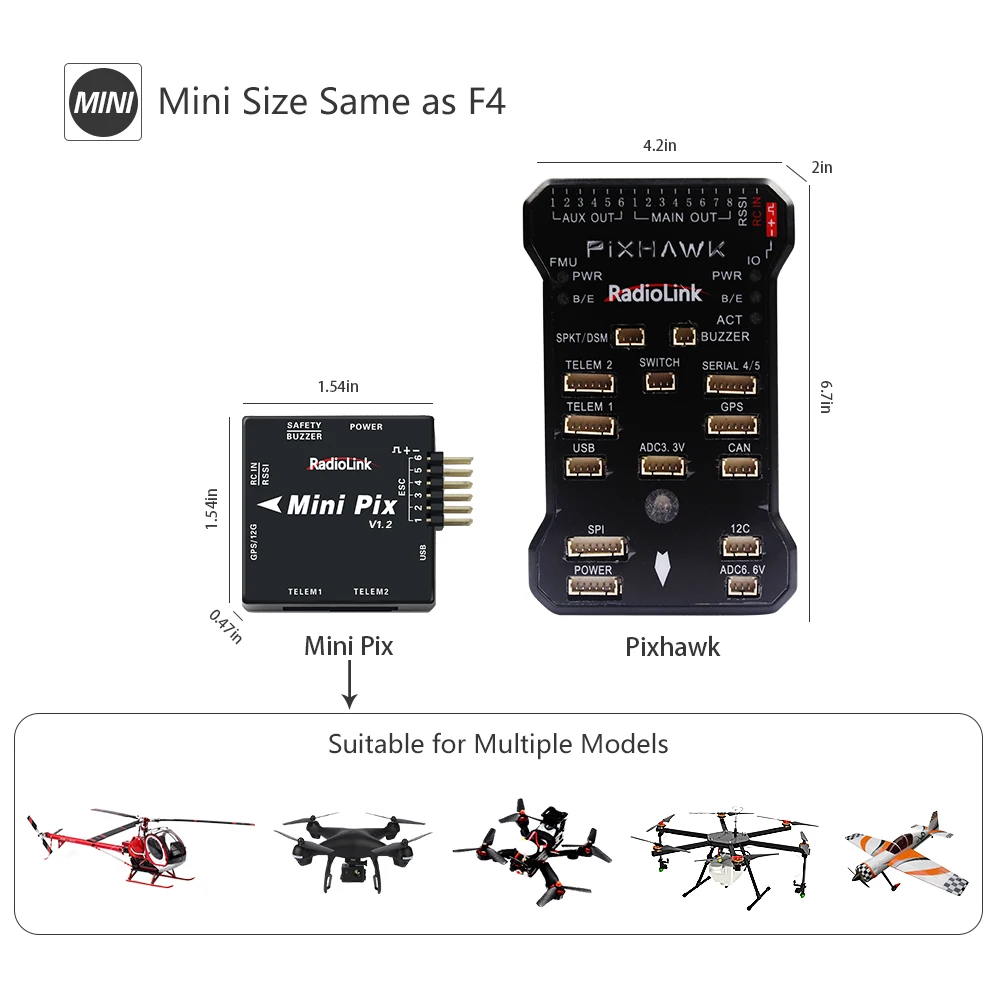

• 【Мини-Размер 】-Новый макет от Pixhawk, только 1,54*1,54 * 0.57in, интегрируя Полные функции PIXHAWK, такой же мини-размер, как F4 FC. Подходит для мини-гоночного дрона, неподвижного крыла, вертолета, мультиротора и радиоуправляемой лодки.

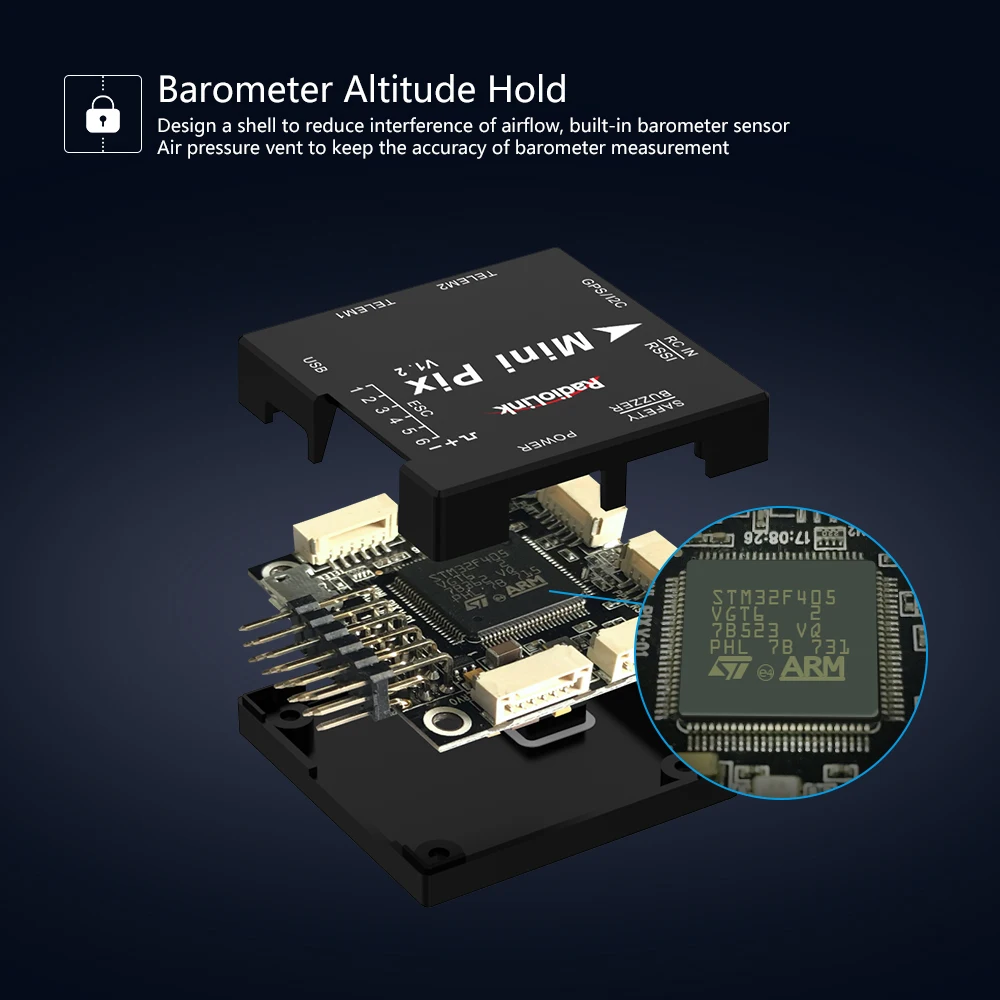

• 【Stabilization】-конструкция корпуса для уменьшения помех воздушного потока во время полета, вентиляционное отверстие для обеспечения точности измерения барометра, встроенный датчик барометра для стабилизации высоты.


• 【Топ прошивки Vision】 -- с процессором STM32F405VGT6 и барометром LPS22HB, вы просто подключите планировщик миссии, чтобы настроить PID, чтобы достичь ваших идеальных настроек.


• 【Более простая Настройка-не требуется сложная Настройка для начинающих и профессоров, usb-порт Android, чтобы сделать удобные и простые настройки калибровки параметров, вы можете наслаждаться хорошим опытом полета.

Мини PIX Описание:


Держите PIXHAWK полностью функциональным

Интеграция полной функциональности PIX в Mini PIX делает профессиональные летающие руки не странными.

Высокая производительность конфигурации

1. Основной процессор использует ST company STM32F405VGT6 с той же скоростью вычисления, что и PIX.

2. Барометр использует ST company LPS22HB.

3. Гироскоп использует MPU6500 INVENSENS.

4. Геомагнитные использует QMC5883L с Honeywell HMC5983 статистики.

5. Новый Mini PIX сохраняет полную функциональность PIXHAWK, высокопрофильный Контроллер полета APM класса

DIY Эфирное игровые джойстики
Легко сделать своими руками и оснащен вашим дроном. Самостабилизация с фиксированной точкой-вручную переключается между руками, позволяет новичкам пройти через столкновение и реализовать передовое путешествие новичка к профессиональным игрокам.

Программное обеспечение для снижает уровень вибрации
Оптимизированы программными алгоритмами для достижения лучшего поглощения ударов и плавного полета. Вертолеты могут легко лететь без необходимости в ударном креплении.

Воздушный Давление poshold
Внешний корпус запечатан для барометра, чтобы уменьшить помехи воздушного потока во время движения, и давление воздуха определяется программным алгоритмом оптимизации.

Мини Размеры
Мини-размер только 3,9*3,9*1,4 см как F4, мини PIX весит всего ошеломляющее 15 г, даже если речь идет о небольшой через-машина для сборки.

Подстраиваются под несколькими моделями
Мини PIX может использоваться на моделей вертолетов, быстроходный беспилотный Радиоуправляемый летательный аппарат, установленное крыло и с диагональю экрана 3-6-axis беспилотные летательные аппараты, и poshold режим-стабилизации режим-Acor режим может быть включен в любое время, сделать полет больше не сложно.

Характеристики контроллера полета Mini Pix:

• Разъем: JST GH разъем

• Приемник в: PPM/SBUS

• Передатчик: 6 oneshot/PWM

• USB Напряжение: 5 В +/-0,3 v

• Работа Напряжение: 5,1 v

• Рабочая температура: -40 ~ 80 °

• Модели поддержки: фиксированное крыло/несколько роторов/вертолет/Дрон/автомобиль/лодка

• Мини Pix Размеры: 3,9*3,9*1,4 см/1,54*1,54 * 0.47in

• Вес: 15/0.034Lb

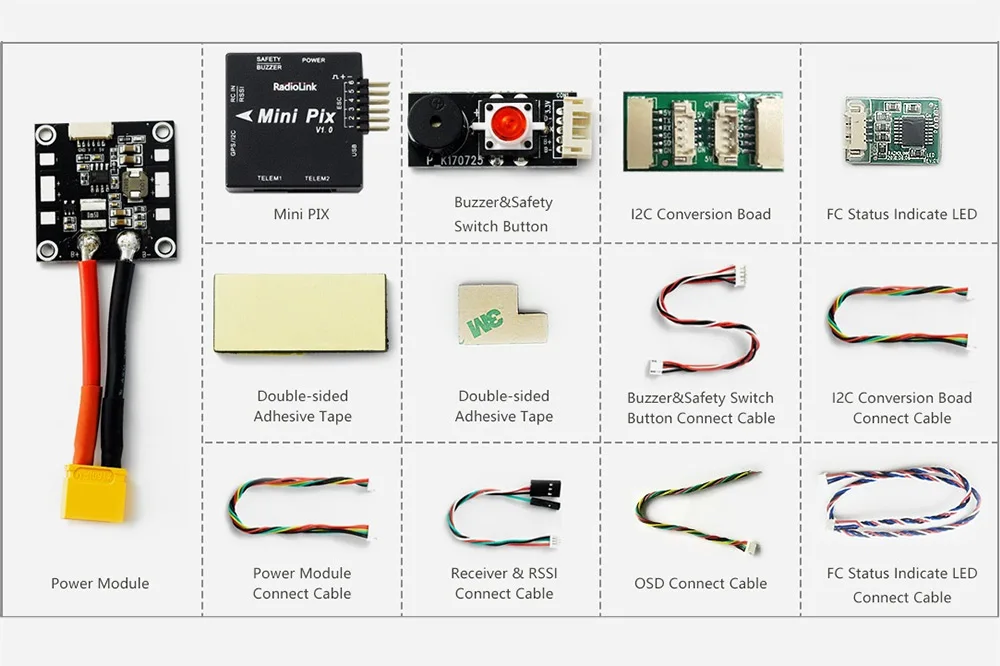

Мини PIX посылка в комплекте

-Контроллер полета Mini Pix x1

-Кнопка безопасности переключатель зуммера x1

-Плата для разговора I2C x1

-Статус FC показывает светодиодный x1

-Мощность модуль x1

-Двусторонняя клейкая лента x2

-Кабель подключения зуммера x 1

-Кабель подключения I2C x1

-Кабель подключения модуля питания x1

-Приемник и RSSI соединительный кабель x 1

-OSD соединительный кабель x 1

-FC светодиодный кабель для подключения x1

-Простое руководство пользователя x1

Радиолинк мини GPS модуль TS100

• Супер Мини Размеры:Этот мини-GPS для Radiolink мини PIX Контролер полетов, только в том случае, 1,25*1,18 * 0.47in,0.044Lb, он идеально подходит для вас быстроходный беспилотный Радиоуправляемый летательный аппарат и Квадрокоптер.

• Отличное стабильное: Конструкция керамической антенны улучшает способность получать чрезвычайно слабый сигнал, даже несмотря на помехи идеального фильтра.

• Топ конфигурации: Дизайн с U-box UBX-M8030(M8), 72 канала, лучше, чем GNSS 7N. 2.5dbl керамическая антенна.

• Точность позиционирования и быстро: Точность 50 сантиметров при работе с параллельными ГНСС, позиционирование 20 сателлитов в течение 6 секунд на открытой земле и долине, держащей способность. Поддержка приема GPS, QZSS L1 C/A, GLONASS L10F, BeiDou B1.


• 6-PinС портом USB дляRadiolink мини pix Вы можете использовать мини-GPS с контроллером полета F3 или F4, возможно, потребуется изменить порт подключения (в зависимости от порта подключения FC)

TS100 GPS Технические характеристики:

• Скорость Точность: 0,1 м/с

• Максимальная высота: 50000 м

• Максимальная скорость: 515 м/с

• Максимальное ускорение: 4G

• Максимальная скорость обновления: до 10 Гц

• Отслеживание чувствительности и Nav: -167dBm; Повторное приобретение: -163dBm;

• Чувствительность холодного запуска: -151dBm; Горячий запуск: -159dBm.

• Время для первой фиксации: Холодный старт: 26s, Горячий старт: 1s.

• Источник питания: напряжение 5VDC +-5%,

• Ток: 50 ~ 55 мА

• Порты:

• A. Интерфейс GPS UART, скорость передачи данных: 1,2 K/4,8 K/9,6 K/19,2 K/38,4 K/57,6 K/112,5 K

• B. Геомагнитный I2C интерфейс

TS100 GPS посылка в комплекте

M8N TS100 GPS x 1
