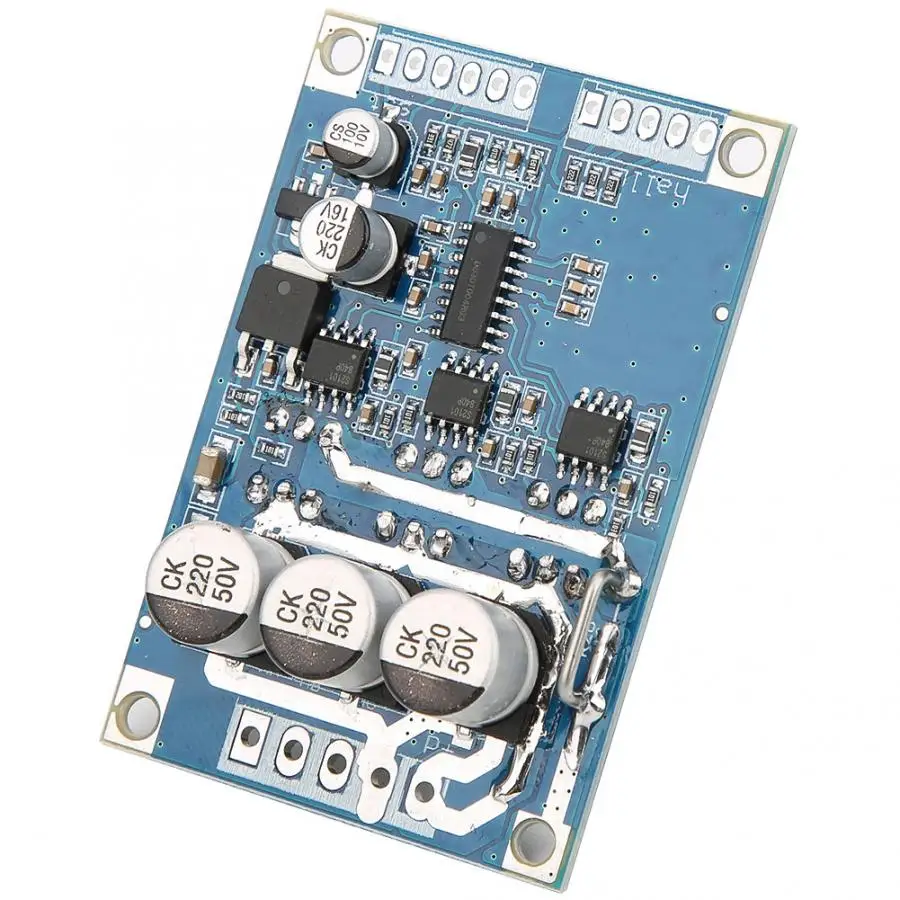

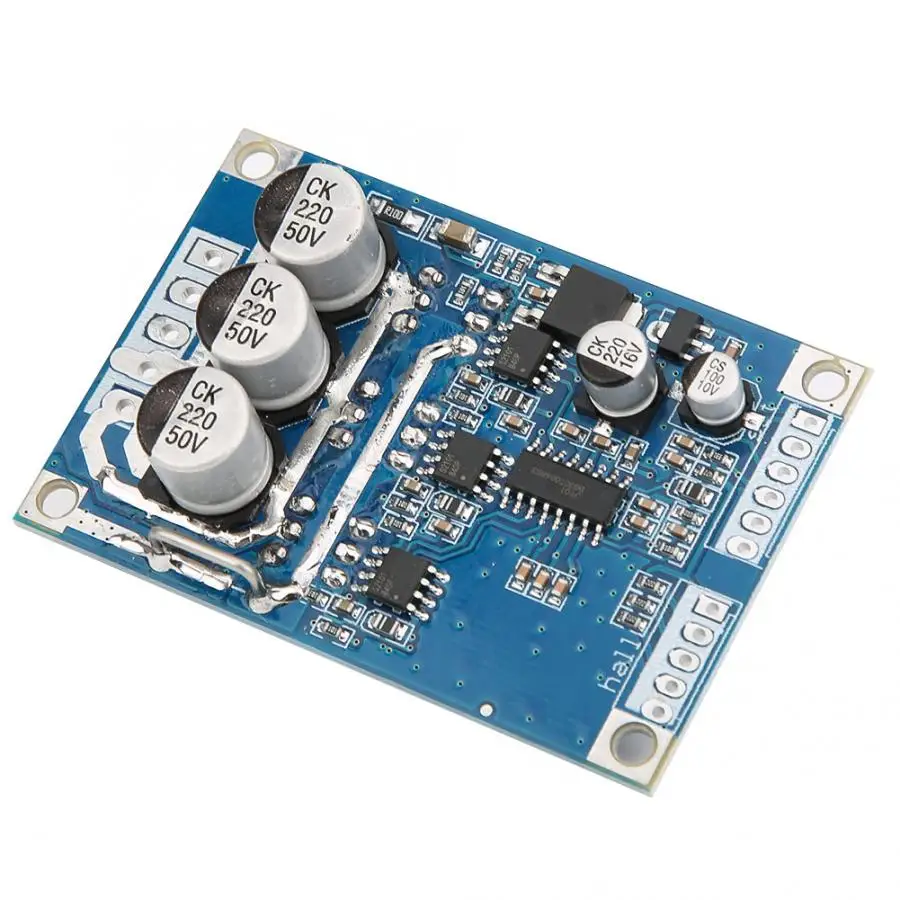

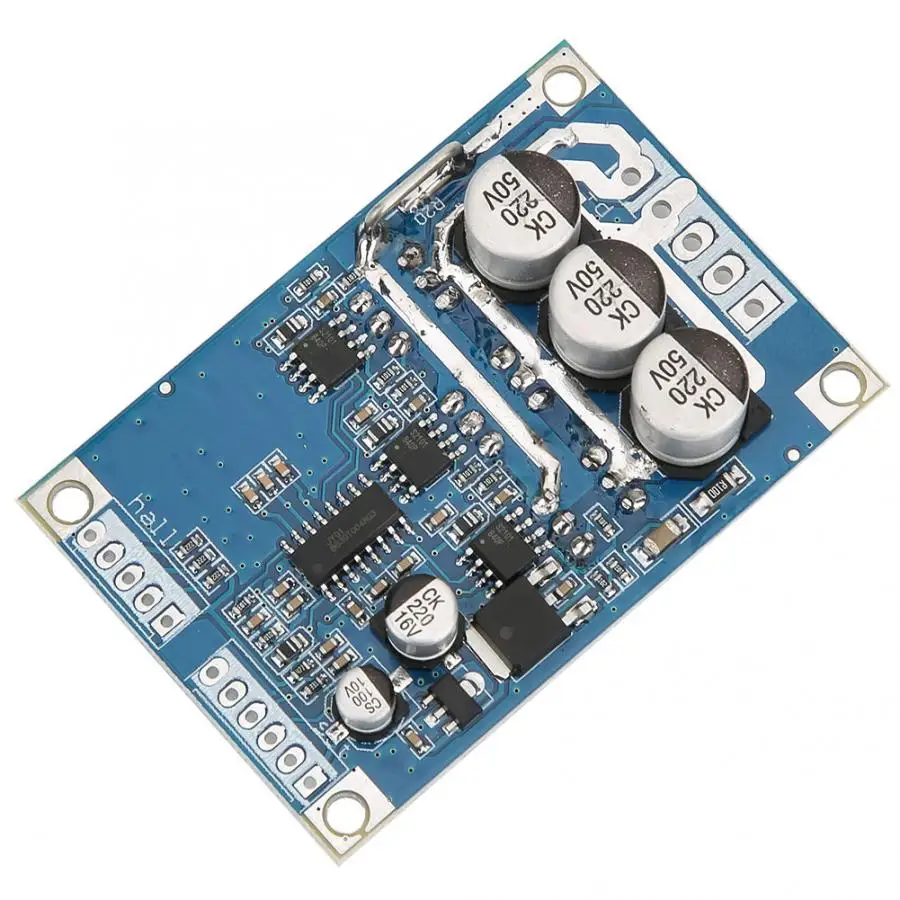

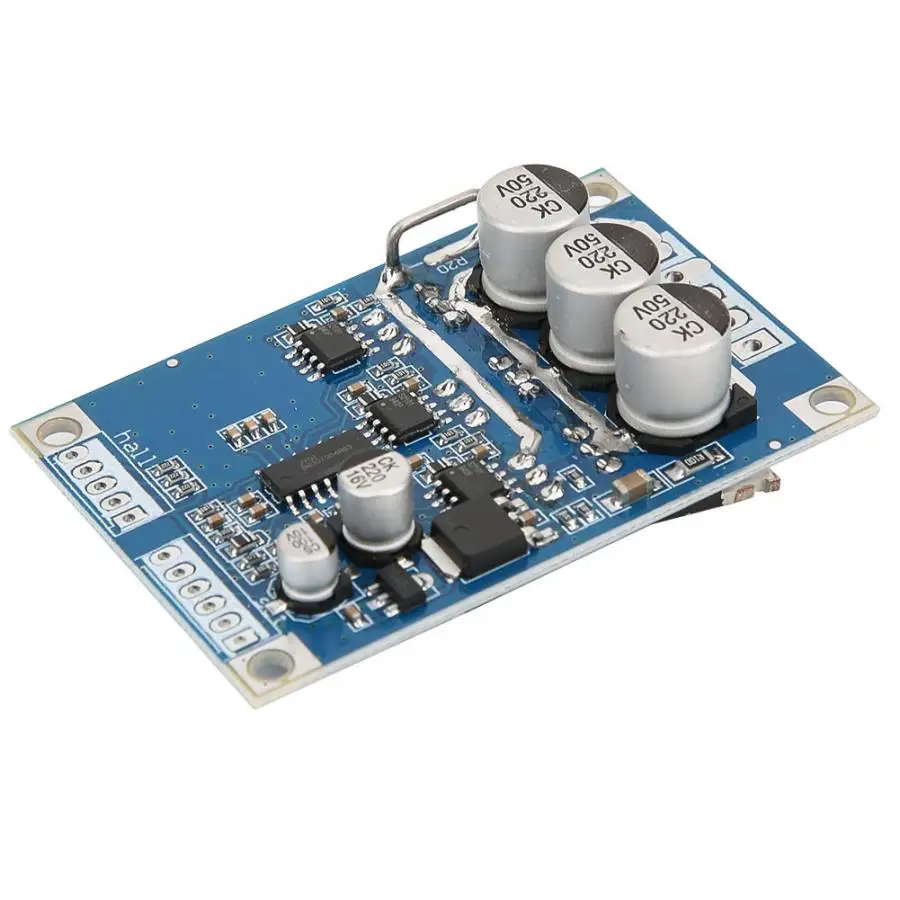

Бесщеточный контроллер двигателя холла 12 36 в 500 Вт сбалансированная плата

Бесщеточный контроллер двигателя холла 12 36 в 500 Вт сбалансированная плата

Двигатель постоянного тока Скорость регулятор 12V-36V 500W бесколлекторный мотор контроллер Холла мотор сбалансированный автомобиль драйвер платы Скорость Напряжение 0,1 в-5 в регулятор оборотов

Параметры:

Рабочее напряжение: 12-36 В постоянного тока

Рабочий ток: <= 15A

Мощность драйвера: <= 500 Вт

Напряжение скорости: 0,1-5 В

Рабочая температура:-40-85C

Влажность: 90% относительной влажности

Защита от ветра и: Да

Включите Управление: Да

Защита от перегрузки по току: Да

Рулевое управление: Да

Сигнал контроля скорости: Да

Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 3 мм, Длина: фиксированное расстояние до центра отверстия 57 мм; Ширина: фиксированное расстояние до центра отверстия 36,5 мм

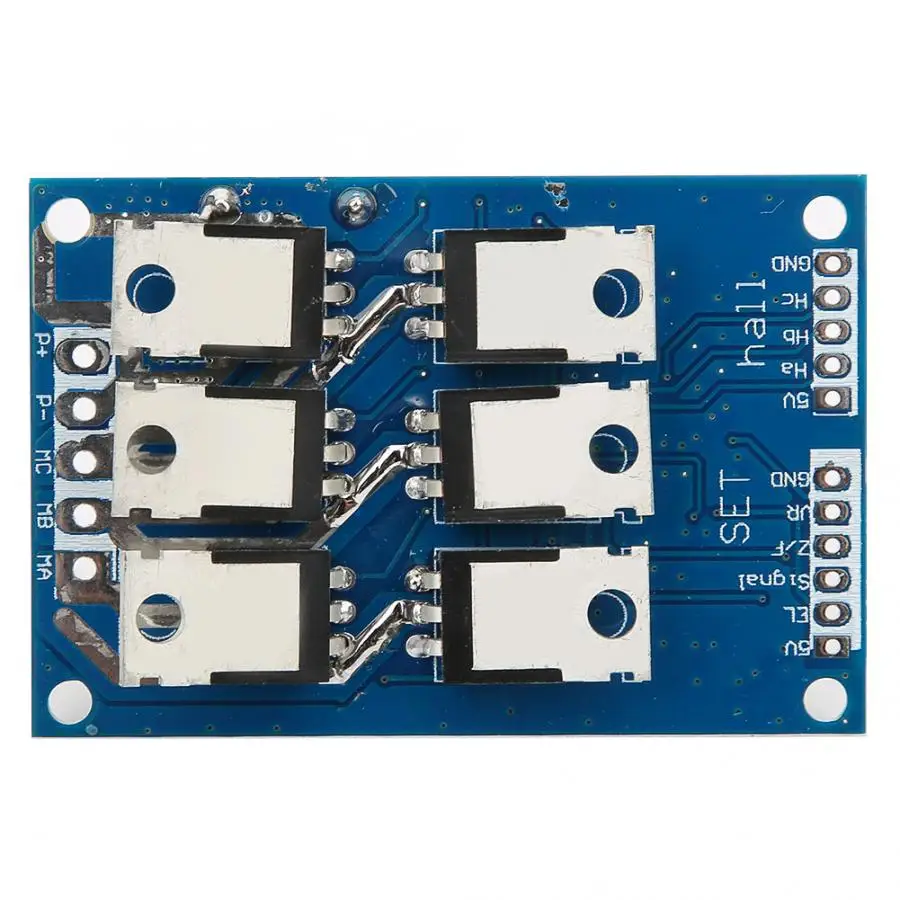

Мощность терминал выхода:

VCC (положительный источник питания)

GND (отрицательный)

MC (фазы двигателя W)

МБ (фазы двигателя V)

МА (моторная фаза)

Набор для стороны управления:

GND контроль Клемма заземления

VR the governor end 0-5 в (соответствует 10% скорости двигателя-100%)

ZF управление задним ходом (подключено к 5V или земле может заряжать направление вращения двигателя)

M Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)

EL включить терминал управления (подключен к 5V ot заземления, затем 5V, Заземление двигателя останавливается)

5V 5V терминал управления

Зал для терминалов зала:

5 В, мощность зала положительная

Свяжитесь с нами, если сигнал Холла

Hb, сигнал Hall

Hc, сигнал Hall

GND, зал отрицательный

Проводка:

Терминал управления для набора:

1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND, более быстрое напряжение терминала

2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В

3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента

Сигнальные входы зала для зала:

Показана схема проводки, одна соответствует HA, HB,HC и на двигателе, 5 в источник питания, подключенный к двигателю hal сигналы положительные, GND источник питания отрицательный сигнал в моторный зал

Примечание: Из-за различных производителей моторов, чтобы сделать заказ зала, не обязательно следуйте линии на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или других явлений, не открывающихся, заставляющая использовать диск будет гореть!

Плата драйвера двигателя 12-36 в DC вход питания, VCC положительный источник питания, GND источник питания отрицательный

Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/,MB/V,MC/W

Советы: Если вы используете менее 60 Вт, без дополнительного теплоотвода, не забудьте добавить более 60 Вт теплоотвода ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!

Посылка включает в себя:

1x 12-36V 500W Бесщеточный контроллер двигателя
