118 ~ 136 МГц воздушный авиационный частотный диапазон выделенный коаксиальный

---

118 ~ 136 МГц воздушный авиационный частотный диапазон, выделенный коаксиальный канал, низкий уровень шума, антенна, усилитель LNA

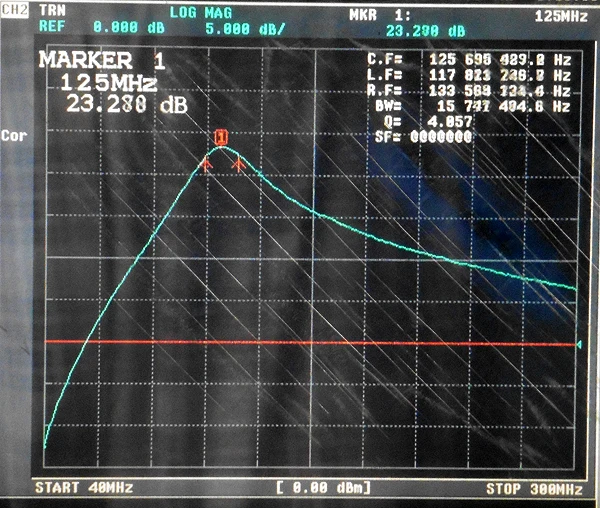

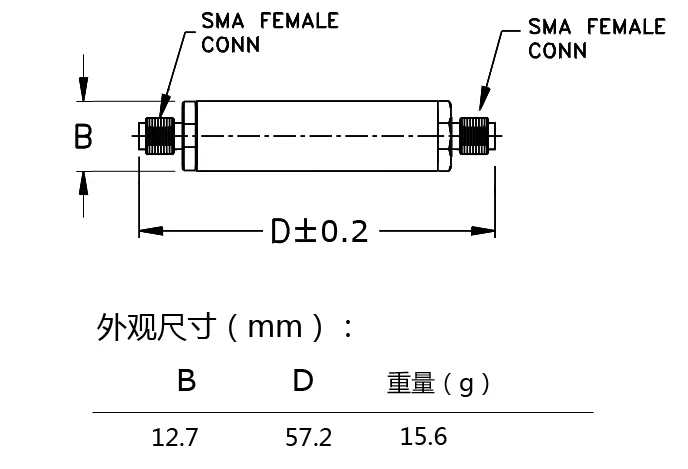

Этот продукт является узкодиапазонным малошумящим радиочастотным усилителем, предназначенным для приема и усиления сигналов в воздушно-авиационной полосе связи с амплитудной модуляцией земли 118-136 МГц. Это может значительно улучшить чувствительность приемника и уменьшить шум системы. С коаксиальной подачей, коаксиальный кабель мультиплексируется между источником питания и радиочастотным выходным сигналом, что упрощает установку оборудования. Этот продукт имеет прочный защитный корпус из алюминиевого сплава, который имеет небольшой размер и может быть непосредственно вставлен в оригинальную систему подачи антенны. (Примечание: Этот продукт не является водонепроницаемым, он должен быть водонепроницаемым при использовании на открытом воздухе)   Модель: AML-AIR   Сопротивление: 50 Ом   Шум: <1,6 дБ (измеряется методом непрерывной волны)   Коэффициент усиления центральной частоты:> = 23 дБ @ 125 МГц   Полоса пропускания 3 дБ: 110 ~ 140 МГц   Потеря отражения входного сигнала:> 10 дБ @ 125 МГц   Напряжение питания: 5 В постоянного тока (метод проводки со ссылкой на прилагаемый чертеж)   Рабочий ток: 30 ~ 35 мА   Максимальная входная мощность: <0 дБм   P1dB мощность: и asymp; 11 dBm   Интерфейс: SMA-F, SMA-F (красная точка на входе)   Кривая усиления (обозначена как полоса пропускания 1 дБ на рисунке, Вертикальная 5 дБ)   Размеры: Схема электропитания (в настоящее время большинство устройств передачи изображения на рынке имеют встроенную функцию коаксиального питания, и усилитель может быть использован непосредственно без дополнительного подключения):] Он также может питаться от T-bias:
