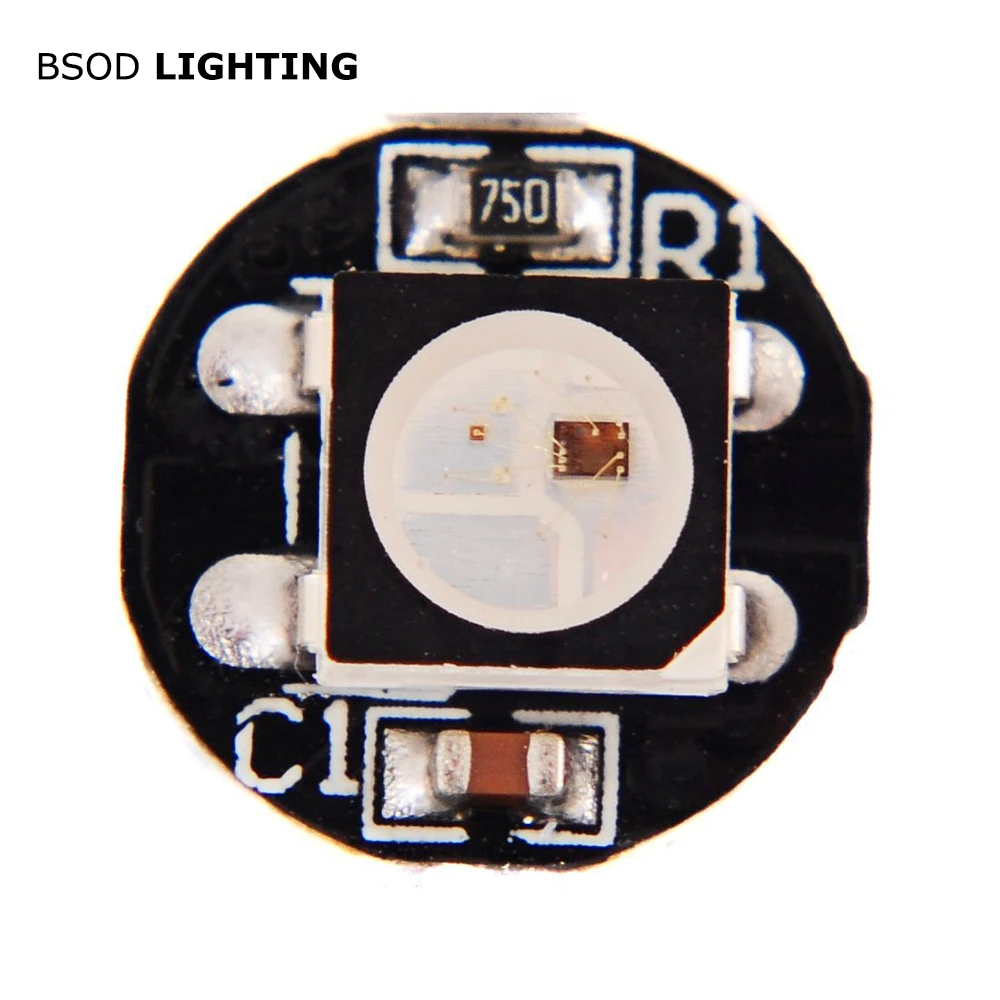

WS2812 светодиодный чип и радиатор Alu доска BSOD Сделай Сам WS2812B Мини Смарт RGB источник

DC5V светодиодный чип BSOD WS2812 WS2812B RGB источник света черная печатная плата SMD5050 встроенный IC пиксельный узел не водонепроницаемый

Описание товара

Встроенная линейная плата с полноцветным патч-лампой серии IC использует самую популярную WS2812 в качестве основной панели и точки пикселя. Каждая панель содержит светодиодные лампы IC и RGB, с мощными функциями и простым и стабильным качеством

Встроенный ic-ws2812-это интеллектуальный светодиодный источник света с внешним управлением, который интегрирует цепь управления и светоизлучающую цепь.Его внешний вид такой же, как 5050LED шарик лампы, каждый компонент является точкой пикселя.Внутри точки пикселя, есть схема вождения для формирования и усиления интеллектуального цифрового интерфейса сигнала блокировки данных, а также Высокоточный внутренний осциллятор и 12В Высоковольтная программируемая часть управления постоянным током, которая эффективно обеспечивает высокостабильный цвет света в точке пикселя.

Протокол передачи данных принимает одноразмерную нулевую связь, пиксели в электричестве после сброса, клиент DIN получает данные от контроллера для передачи, прежде всего, данные 24 бит отправляются после первого извлечения пикселей, во внутреннюю часть защелки данных пикселя, И остальная часть данных через внутреннюю пластиковую схему обработки пластика, увеличенную через выходной порт DO, начала переходить к следующему каскадному пикселу, каждый пиксель передачи, сигнал уменьшает 24 бит.Технология автоматического формирования и пересылки принимается для точек пикселя, так что Каскадное Количество точек пикселя не ограничено передачей сигнала и ограничено только требованием скорости передачи сигнала.

Светодиод имеет преимущества привода низкого напряжения, защиты окружающей среды и энергосбережения, высокой яркости, большого угла рассеяния, хорошей консистенции, сверхнизкой мощности, сверхдолгой жизни и так далее.Схема управления интегрирована на светодиодах, что делает схему более простой, меньше и проще в установке.

Характеристика продукта

• Интеллектуальная защита обратного подключения, обратное соединение питания не повредит IC.
• Схема управления IC делится источником питания со светодиодным точечным источником света.

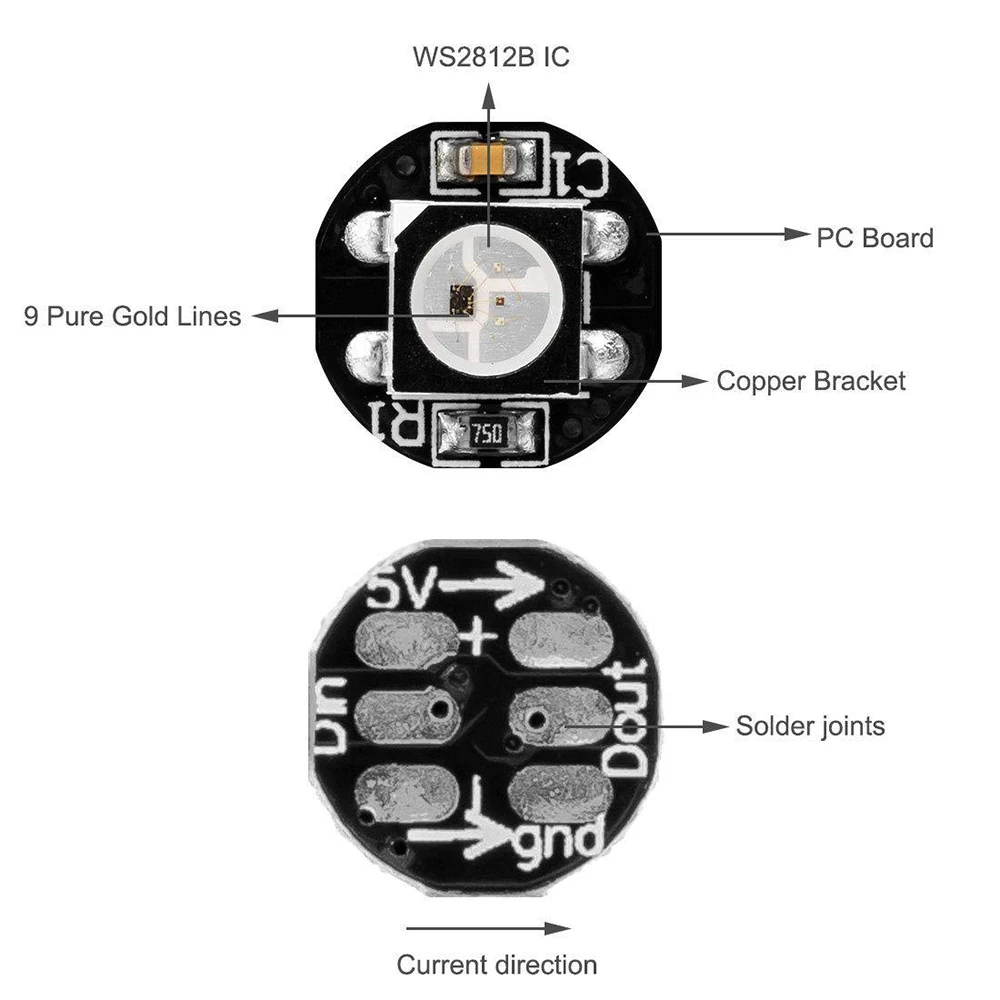

• Схема управления и чип RGB интегрированы в 5050 упакованный компонент для формирования полного внешнего контроля точки пикселя.
• Встроенный сигнал формирует цепь, любой пиксель получает сигнал после формирования и вывода сигнала, чтобы гарантировать, что искажение линии волны не будет накапливаться.
• Встроенная Мощность при перезагрузке и выключении питания.
• Три основных цвета каждого пикселя могут достичь 256 уровня яркости дисплея, завершить полноцветный дисплей 16777216 цветов, а частота сканирования не менее 400 Hz/s.
• Порт подключения последовательного уровня, через сигнальную линию для завершения приема данных и декодирования.
• Дополнительные цепи не требуются для любых двухточечных расстояний передачи не более 5 м.
• Когда частота обновления составляет 30 кадров в секунду, количество каскадов составляет не менее 1024 точек.
• Скорость передачи данных до 800 кбит/с.
• Цвет света очень последовательный и экономичный

Параметры размера

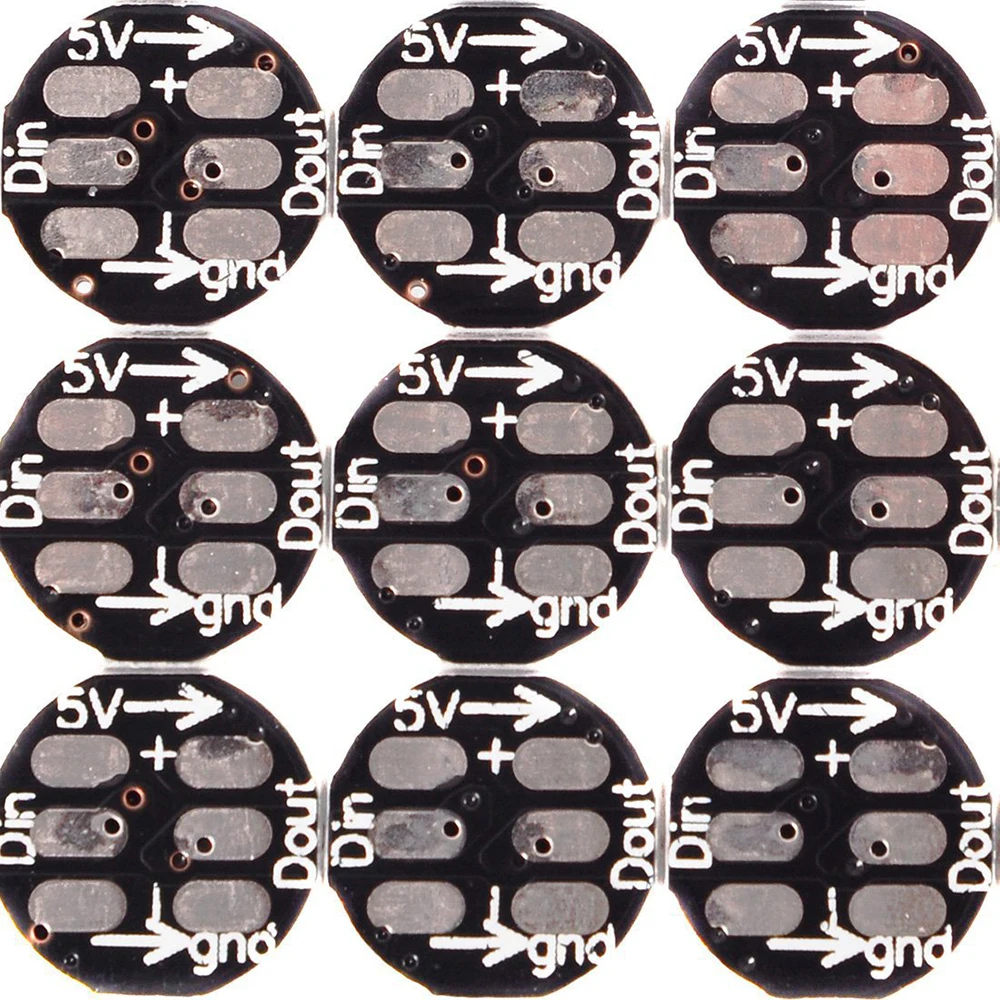

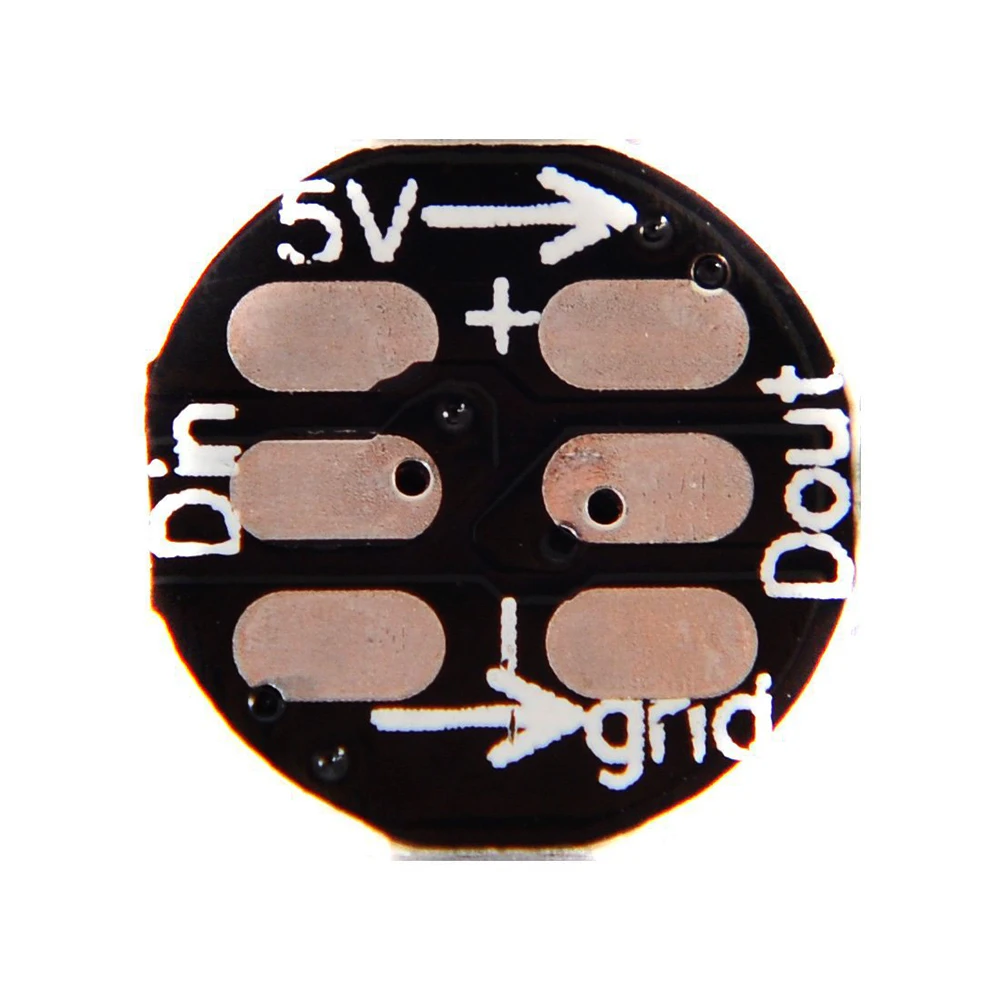

Размер платы:

Форма пластины: круглая пластина

Диаметр пластины: 1 см

Высота пластины: 2-3 мм

Общие параметры:

Рабочее напряжение: 5 В

Рабочий ток: 20 мА

Мощность: 0,3 Вт/блок

Уровень серого: 256 уровень серого

Встроенный привод IC Модель: WS2811S

Передача сигнала: передача односигнальной линии (плюс две линии электропередачи)

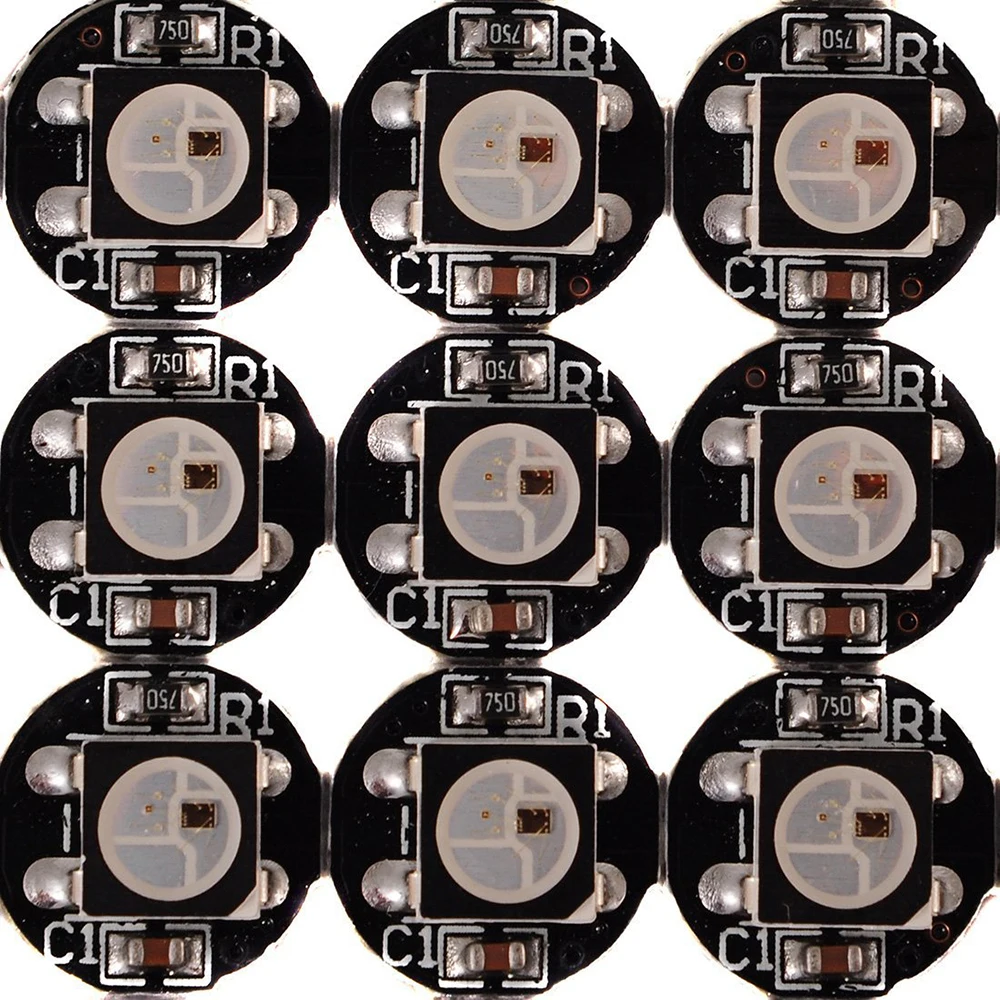

Номер наложения: 100 небольших штук/1 наложение
