1. Описание:

XY-LUP-это инструмент со встроенным Повышающий Модуль источника питания и многофункциональный амперметр напряжения.

В режиме «per' work» он может использоваться как Повышающий Модуль источника питания. он может конвертировать в постоянный ток 3,5 В ~ 12 В в постоянный ток 1,2 В ~ 24 В и мощность составляет около 2 Вт ~ 3 Вт.

В режиме работы «vah» он может использоваться в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки.

Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д.

2. Особенности:

1>. Двойная операционная система

2>. Поддержка выходной мощности

3>. Поддержка функции тестирования питания

4> Поддержка защиты от превышения мощности

5>. ЖК-дисплей высокой четкости

6>. Автоматическая калибровка

7>. Одновременный мультипараметрический дисплей

8>. Поддержка режима энергосбережения

9>. Три способа ввода напряжения

10>. Поддержка калибровки напряжения и тока

3. Параметры:

1>. Название продукта: XY-LUP повышающий понижающий преобразователь Вольтметр Амперметр;

2>. Модель: XY-LUP;

3>. Рабочее напряжение: 3,5 В-12 В постоянного тока;

4>. Выходное напряжение: 1,2 В постоянного тока-24 В;

5>. Выходная мощность: 3 Вт (макс.);

Максимальная выходная мощность в пределах 2 Вт при выходе постоянного тока 1,2 В ~ 2 В;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в пределах 2,5 Вт при выходе постоянного тока 20 В ~ 24 В;

6>. Точность выходного напряжения: +/-0.5%

7>. Точность выходного напряжения: +/-1%

8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в

9>. Диапазон измерения тока: 0 ~ 3A

10>. Диапазон измерения мощности: 0 ~ 110 Вт

11>. Диапазон емкости батареи: 0 ~ 9999Ah

12>. Время разрядки: 0 ~ 100 часов

13>. Рабочая температура:-40 ℃ ~ 85 ℃;

14> Рабочая влажность: 0% ~ 95% относительной влажности;

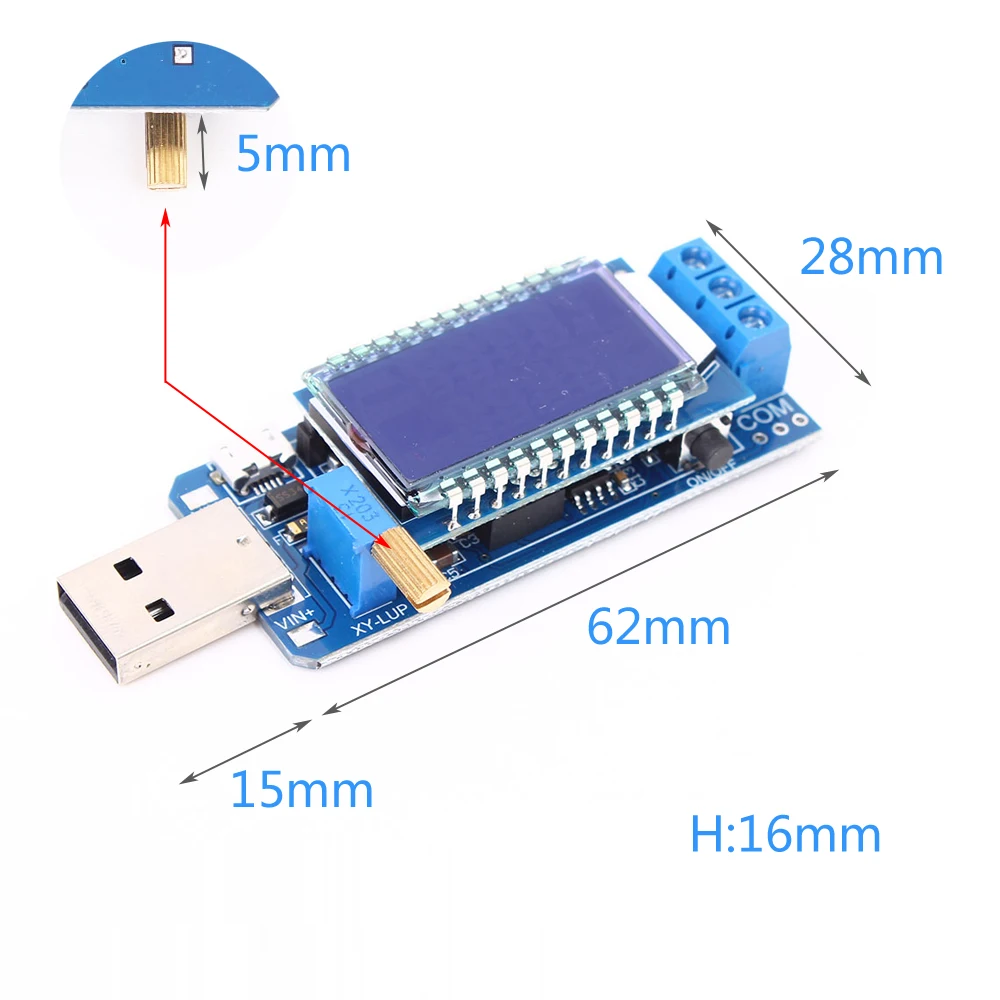

15>. Размер: 77*33*16 мм;

4. Переключение режима:

1>. По умолчанию используется режим выходной мощности;

2>. Удерживайте кнопку «Вкл/Выкл» для переключения режима;

3>. При удалении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет одинаковым режимом при включении в следующий раз.

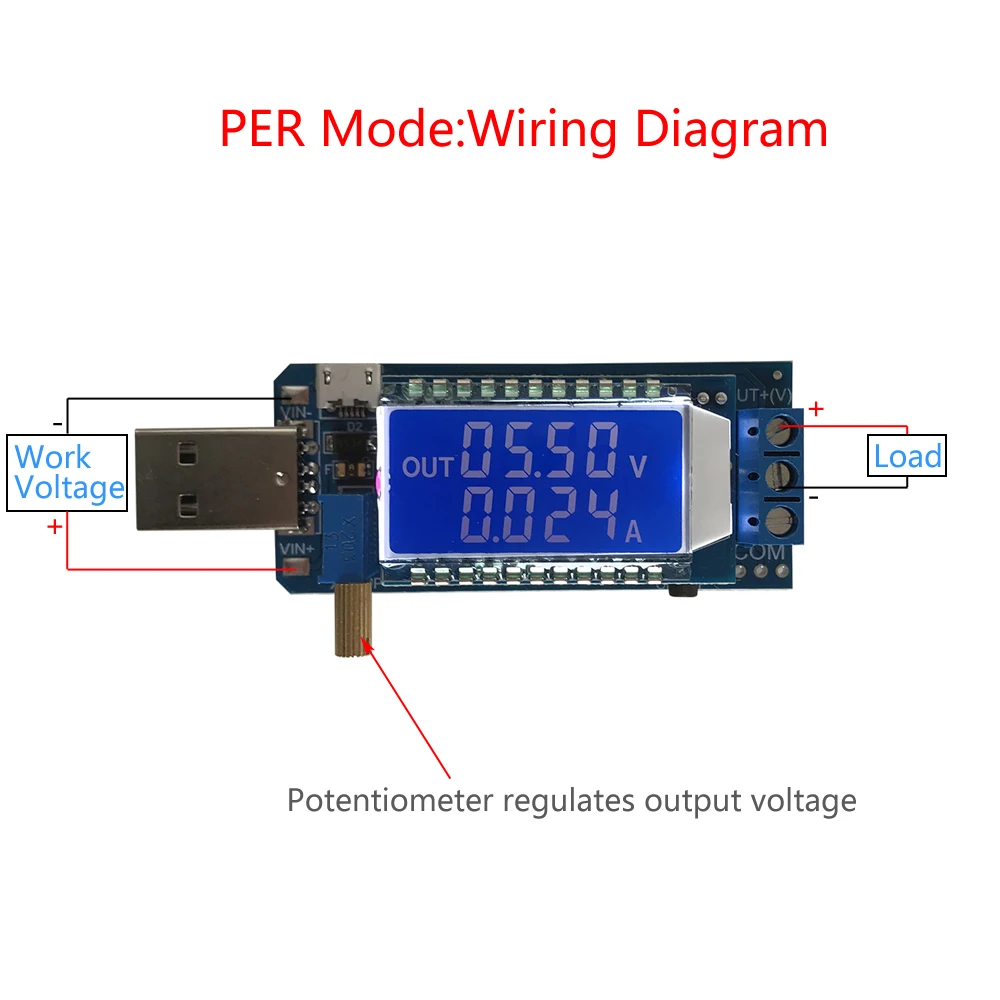

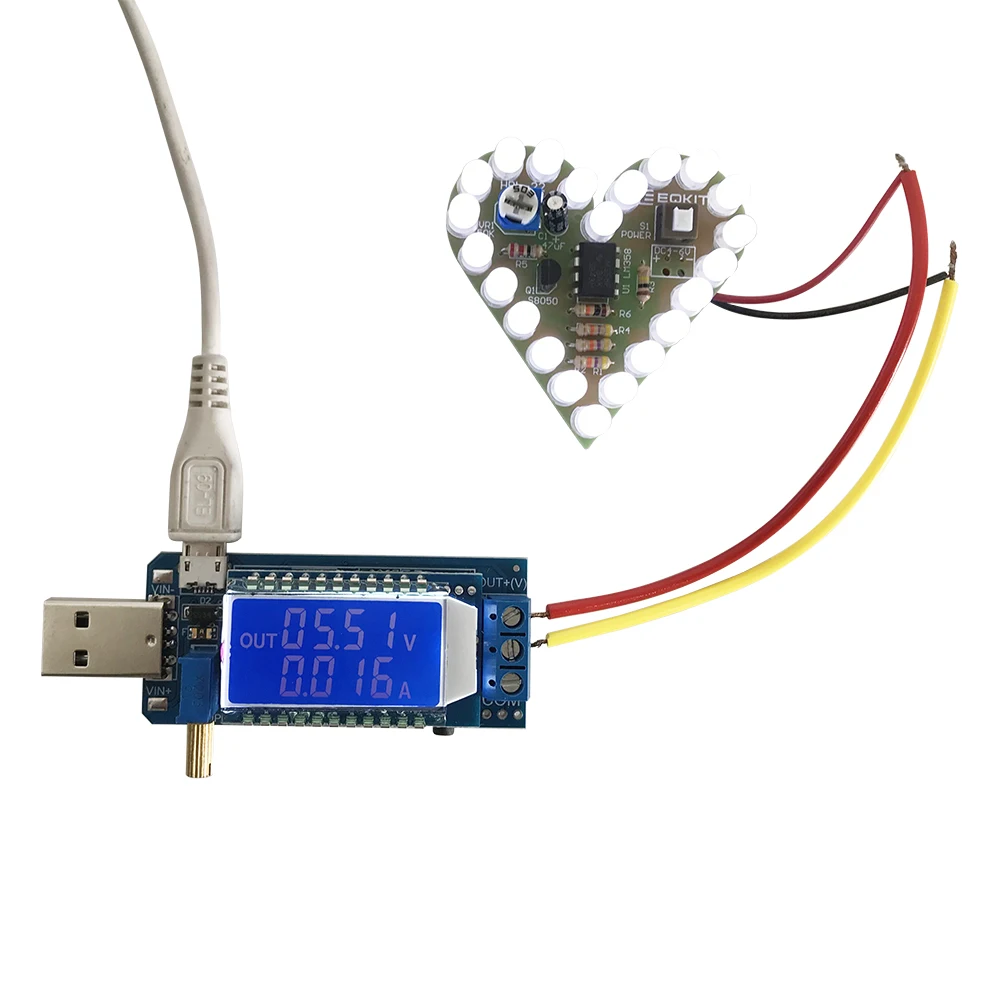

5. Режим выходной мощности:

1>. Вход от стандартного разъема USB, гнездо Micro USB и «VIN +/VIN-»;

2>. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме.

3>. Поверните потенциометр для регулировки выходного напряжения;

4>. При работе в одном режиме имеется символ 'выход';

5>. Терминал 'COM' недоступен в каждом режиме;

6>. Короткое нажатие кнопки «Вкл/Выкл» для включения или выключения выходного напряжения. В это время экран будет отображать 0 В.

7>. Удерживайте кнопку «Вкл/Выкл» в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии.

8>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение.

9>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы в или в час.

10>. Модуль поддерживает защиту от превышения мощности. Если Номинальная мощность превышена, модуль автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку.

11>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

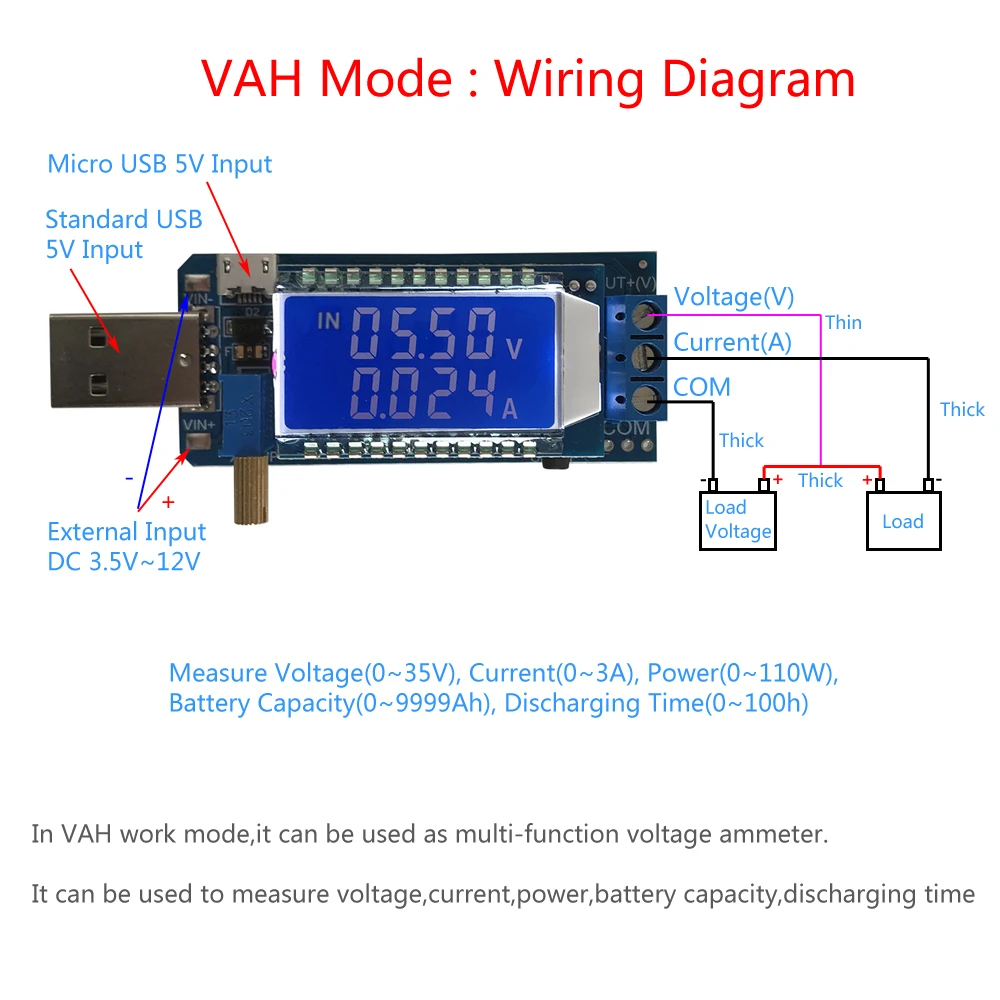

6. Режим мультифункционального счетчика VAH:

1>. Рабочее напряжение модуля: стандартная розетка USB, гнездо Micro USB и «VIN +/VIN-» используются для обеспечения рабочего напряжения от модуля.

2>. Измерительное напряжение: клеммы «В» и «К» используются для измерения напряжения измеряемого устройства.

3>. Измерительный ток: «А» и «К» терминалы используются для измерения тока измеренного устройства.

4>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения измеренного напряжения устройства, тока, мощности, времени. А также может измерять емкость аккумулятора, время разрядки батареи при подключении аккумулятора.

5>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение.

6>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы на или на VAH.

7>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

8>. Потенциометр недоступен в режиме VAH.

7. Калибровка напряжения/тока:

1>. калибровка напряжения: удерживайте кнопку «Вкл/Выкл» перед включением, затем включите и отпустите кнопку. автоматически введите режим калибровки через 5 секунд. дисплей напряжения будет мигать. короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки составляет-0,2 В ~ 0,2 В. Введите текущий режим калибровки, если удерживайте кнопку в течение 2 секунд.

2>. Калибровка тока: Введите режим калибровки тока, если удерживайте нажатой кнопку в течение 2 секунд после калибровки напряжения. Текущий дисплей будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки-0.02A ~ 0.02A. Автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

3>. Пользователю необходимо повторять коррекцию несколько раз. Если ошибка напряжения (тока) превышает 0,2 В (0,02a).

4>. Например: изменить 12 В на 12,5 в:

4,1>. Первая Калибровка: изменить 12 В на 12,2 В

4,2>. Вторая Калибровка: изменить 12,2 В на 12,4 в

4,3>. Третья Калибровка: изменить 12,4 в на 12,5 в

8. Используйте шаги:

1>. Подключение к источнику питания от входного терминала;

2>. Установите режим работы, удерживая нажатой кнопку «Вкл/Выкл» в течение 10 секунд;

3>. Подключите нагрузку или напряжение устройства;

4>. Поверните потенциометр для изменения выходного напряжения при работе в одном режиме;

5>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения параметров;

6>. Проверка и использование.

9. Применение:

1>. Обычный низкий источник питания;

2>. Вольтметр;

3>. Амперметр;

4>. Тестер емкости аккумулятора;

5>. Тестер емкости аккумулятора;

10. Обратите внимание:

1>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

2>. Отрегулируйте режим работы перед использованием.

3>. USB просто может вводить DC 5 V. Пользователю нужен вход от "vin +" и "Vin-", если вход 3,5 V-12 V.

11. Упаковка:

1>. 1 шт. XY-LUP повышающий понижающий преобразователь Вольтметр Амперметр;
