3 шт. диск

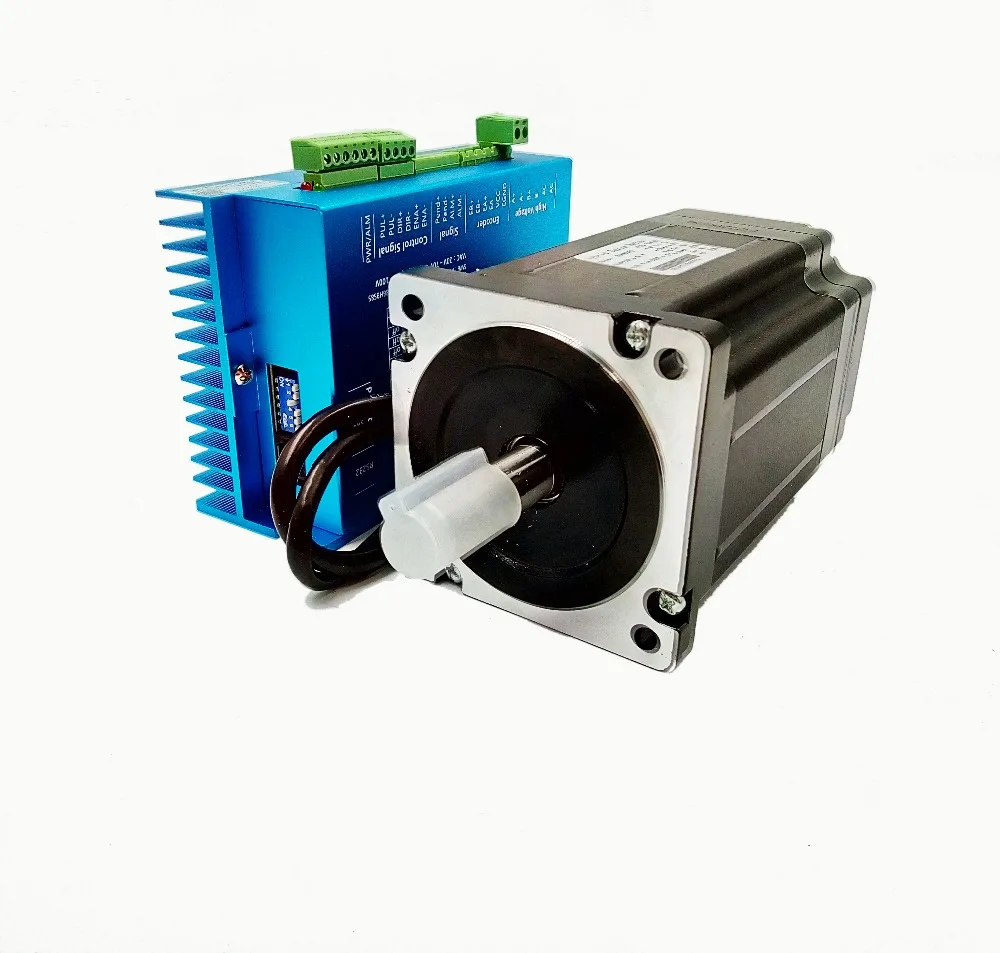

HBS860H

3 шт.

86HBS120

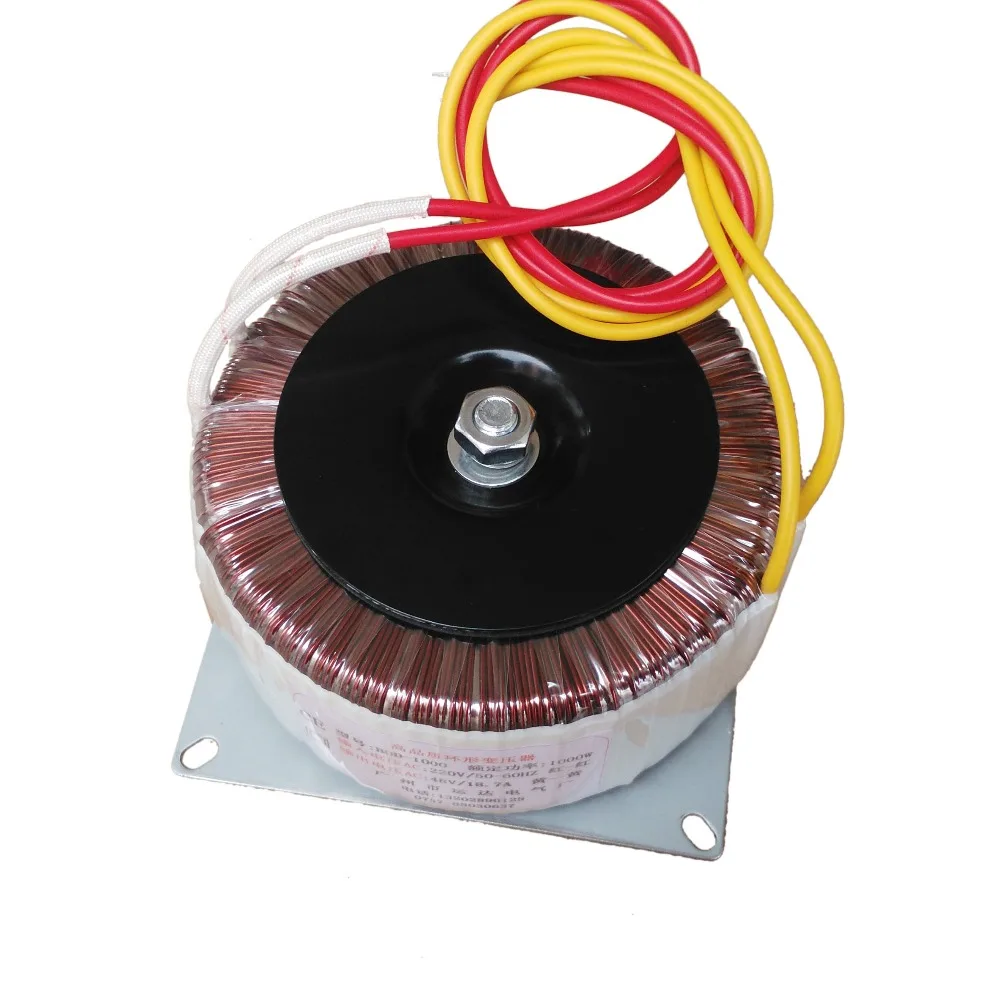

1 предмет Кольцевой трансформатор

900VA 60VAC

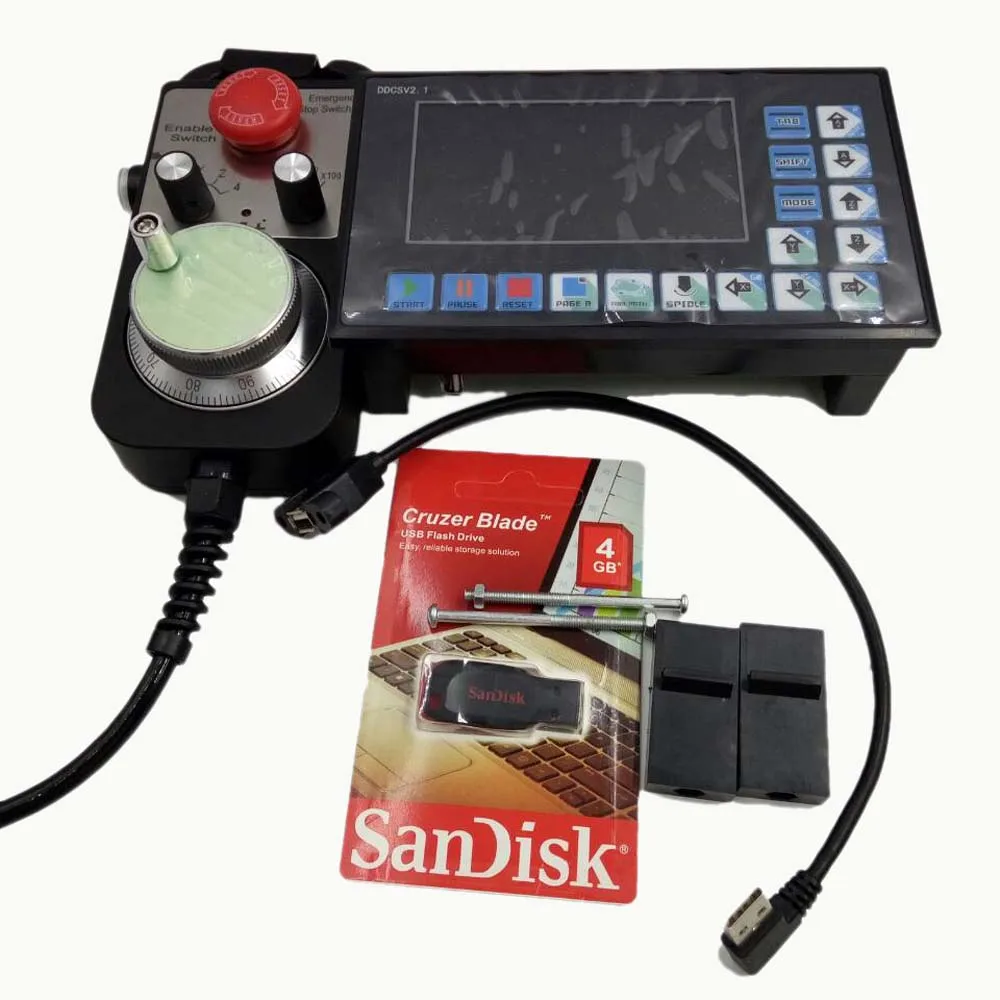

1 шт. Автономный контроллер + 1 шт. маховик

DDCSV2.1-3

3 шт. кодирующего устройства

3-х метровый

3 шт. Мощность кабель

3-х метровый

Параметры контроллера

Вход интерфейс

16-канальный анод изоляция сцепного устройства

Выход интерфейс

Обычные Цифровые 3 контурная анод изоляция сцепного устройства

0-10 в порт управления шпинделем с аналоговым количеством (может быть изменен как PWM выход);

Ось нет.

Поддержка 4 оси шаговый двигатель управления,

Одноосная система пульс

Макс 500 кГц

Основной чип управления

ARM9

Основной алгоритм чип

FPGA

Экран

4,3 дюймов TFT 480*272

Оперативный ключи

17

Мощность питания

18 ~ 32В 0.5A

Код G

USB флэш-диск для чтения кода G

Портом MPG

Поддержка общего MPG на рынке

Другое

Поддержка ключа панели с одной осью ручной работы, ручной шаг и конт операции

Поддержка работы быстро указать рабочее положение;

Поддержка нескольких систем координат (с функцией автоматического сохранения в случае отключения электроэнергии);

Поддержка функции автоматического сохранения данных после выключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после выключения питания)

Техническое преимущество

Период управления каждой позиции составляет всего 4 секунды

Конструкция ARM + FPGA

Рука может закончить часть интерфейса человека-компьютера и анализа кода

FPGA может завершить часть лежащего в основе алгоритма и управлять генерацией импульса

Общая автономная работа может быть закончена только 17 клавишами

Поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с G кодом набора

Порт контроллера расширяемый (8 входов/12 релейный выход)

MPG (маховик) параметр

Разрешение

100PPR

Поставка Напряжение

5 в пост. Тока +/-5%

Потребляемый ток

Менее или равен 80 мА

Дополнительные функции и запчасти к ним

1

Плата расширения 8 входов и 12 выходов (код M)

2

24 V Мощность питания

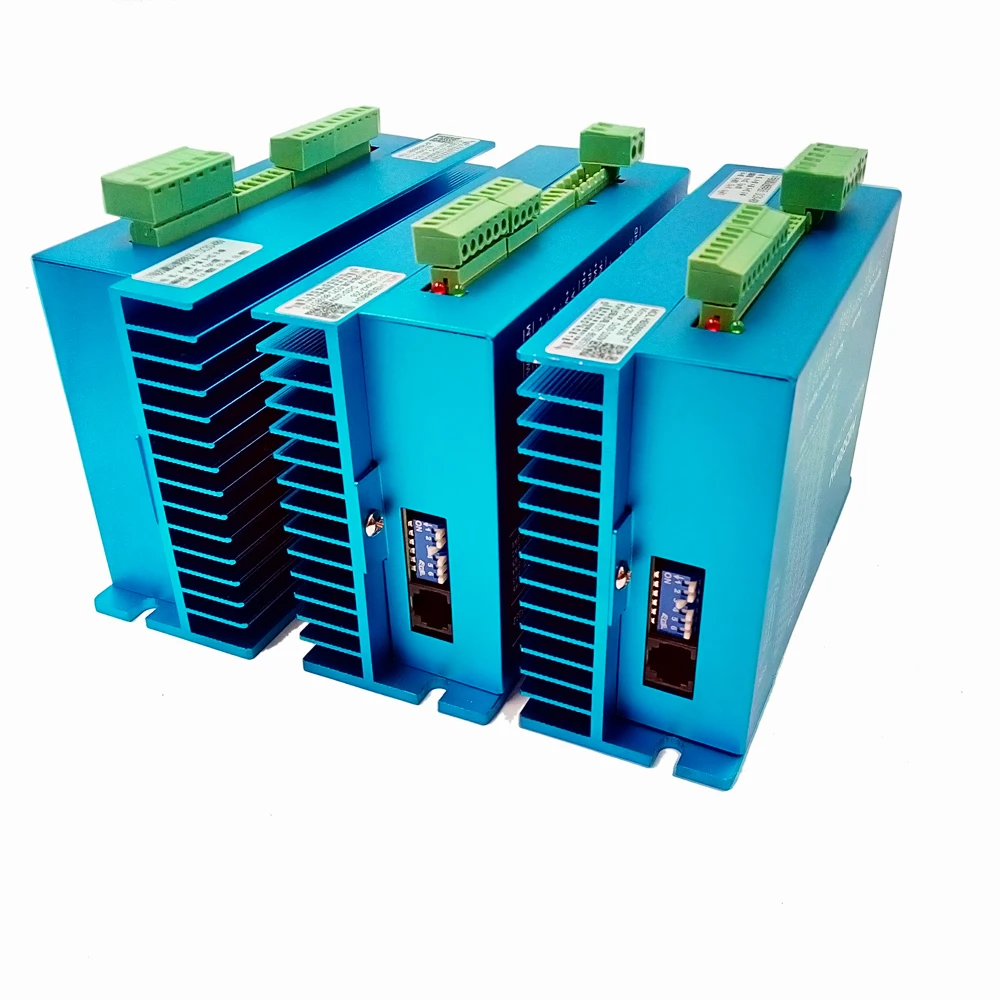

Модель

HBS860H

Тип

Шаговый привод с замкнутым контуром DSP

Максимальное пиковое значение тока

8A

Импульса частота отклика

200 кГц

Микро-шаговый драйвер

200 ~ 51200ppr

Напряжение

20 ~ 80VAC/DC30-110V

Защитные функции

Перенапряжение, Перегрузка по току, погрешность отслеживания, защита от перегрузки

Входной сигнал

Поддержка режимов PUL/DIR и CW/CCW (разница)

Совместимый сигнал 5 ~ 24 В (не нужен резистор)

Непрерывная перегрузка

Выход сигнал тревоги

Тип охлаждения

С воздушным охлаждением

Мин

Типичное

Макс

Блок

Выход ток

-

-

8

А

Вход Напряжение

20

70

75

Переменного тока

30

110 V

Постоянный ток

Логический сигнал ток

7

10

16

MA

Импульсная Входная частота

-

200

-

КГц

Изоляции Напряжение

500

МОМ

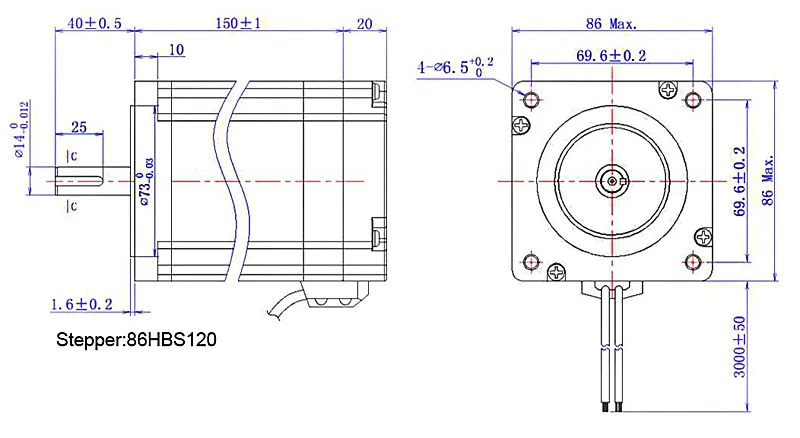

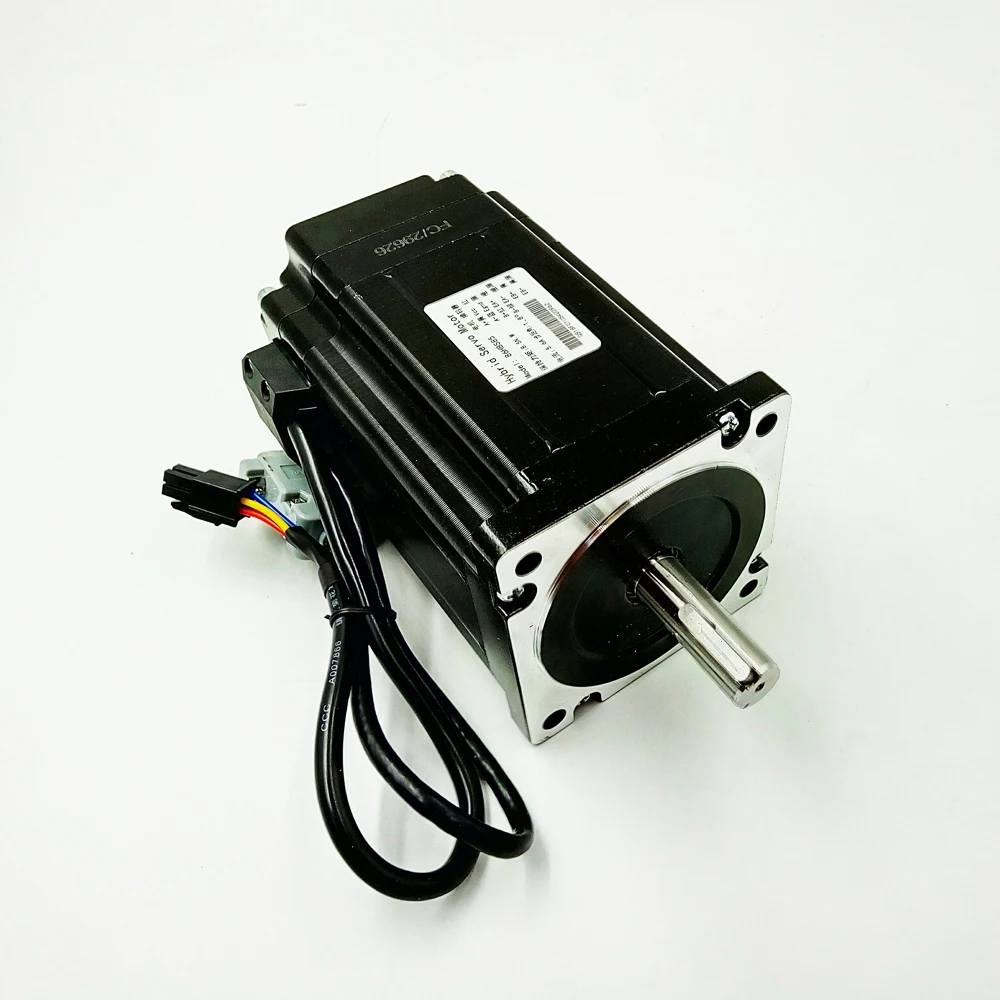

Модель

86HBS120

Угол поворота/фаза

1,8 градусов 2ph

Номинальное напряжение/ток

3,92 V/5.6A

Сопротивление

0.7ohm

Индуктивность

6mH

Держать вращающий момент

12NM

Номинальная Скорость

1000 об/мин

Кодировщик

1000 линия

Класс изоляции

B

Инерция ротора

4500 г. cm2

Вход напряжения

220 В переменного тока (110 В переменного тока опционально, пожалуйста, свяжитесь с нами.)

Выход напряжения

60VAC

Номинальная Мощность

900VA

Частотный диапазон

45 Гц-60 Гц

Наружный диаметр

155 мм ± 5 мм

Высота

83 мм ± 5 мм

Вес

6,8 кг
