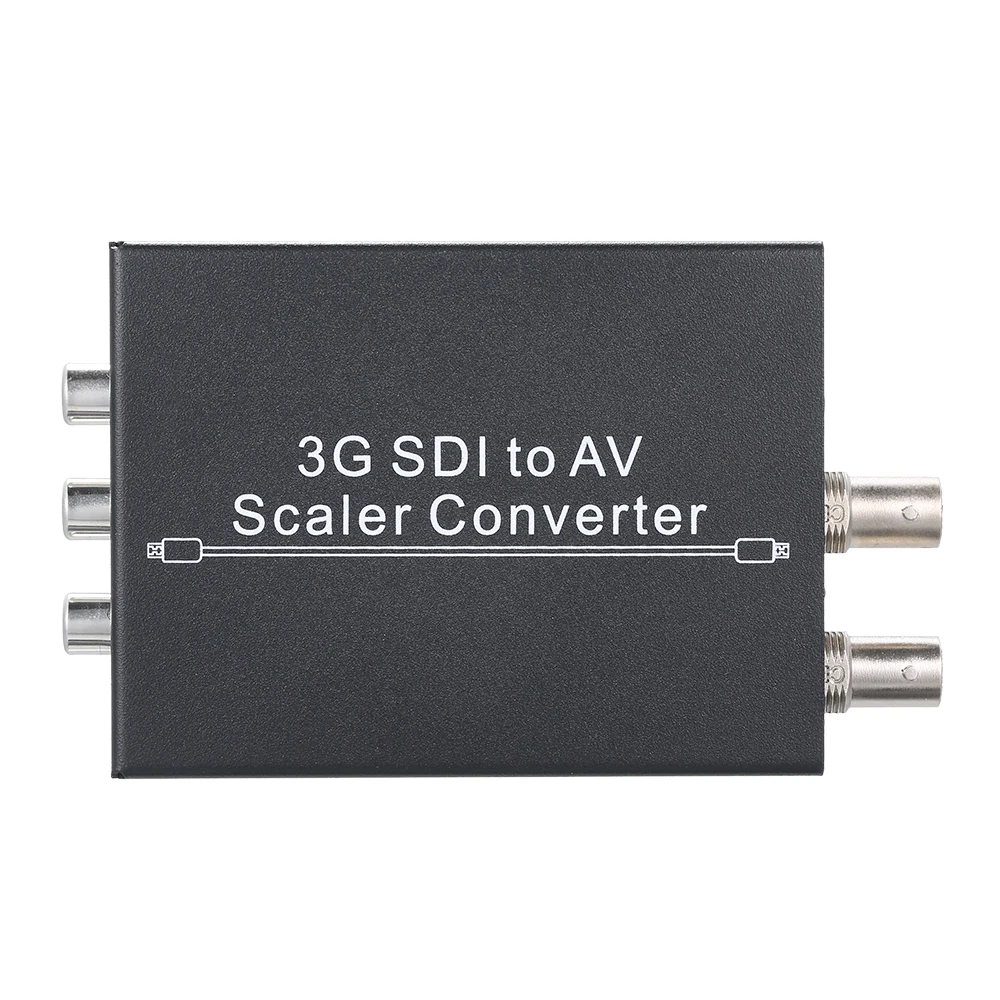

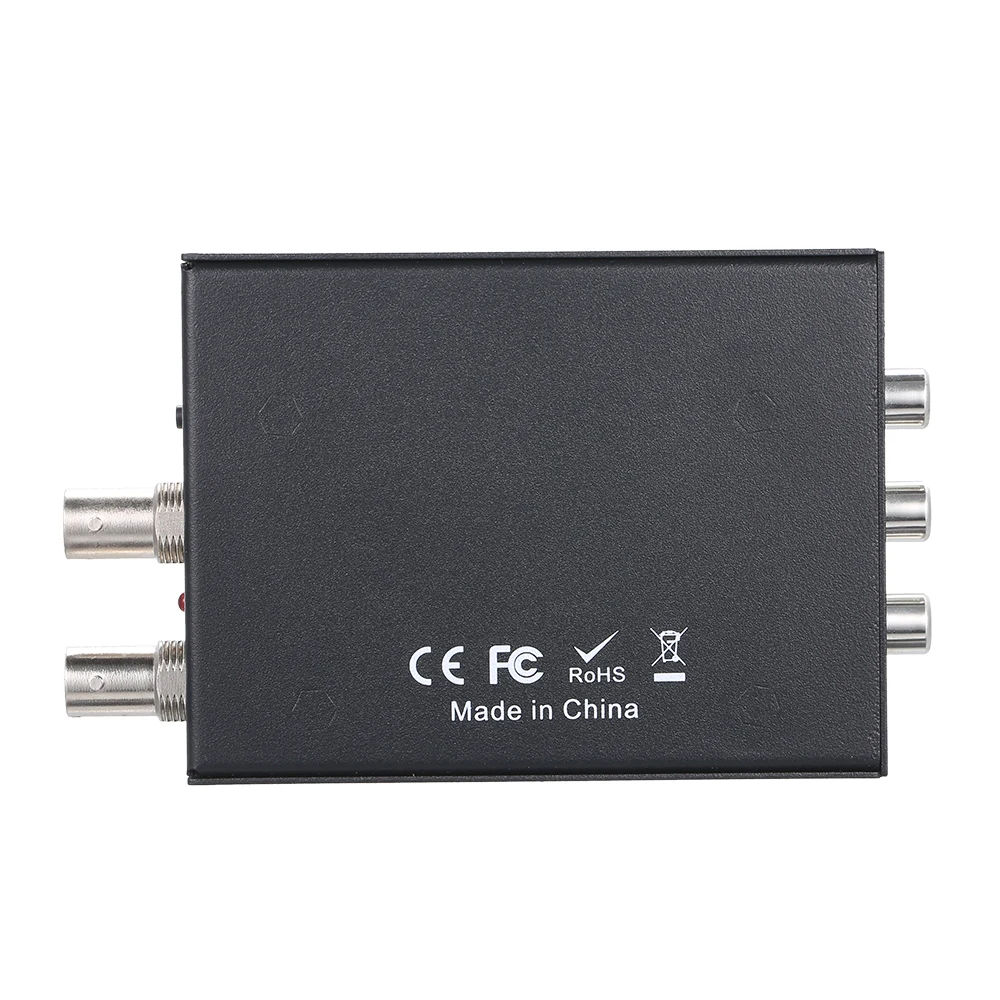

3G SDI в AV Scaler конвертер

Спасибо за покупку этого товара. Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, управлением или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем.

I. Введение

Преобразователь SDI в AV позволяет SD-SDI, HD-SDI и сигналы 3G-SDI отображаться на CRT или HDTV, обеспечивая высокую скорость передачи 2,970 Гбит/с, чтобы обеспечить быструю передачу сигнала без каких-либо потерь. Для профессионалов это означает, что теперь легче распределить и расширить ваш сигнал 3G SDI, давая вам возможность отображать вашу работу на телевизоре благодаря встроенному в этот конвертер. Кроме того, благодаря циклическому дизайну 3G-SDI пользователи могут одновременно наслаждаться как SDI, так и AV.

II. Особенности

Работа при 2,970 Гбит/с, 2,970/1,001 Гбит/с, 1,485 Гбит/с, 1,485/1,001 Гбит/с и 270 мбит/с

Выравнивание и повторное замыкание петли
Автоматическое обнаружение видео режима (3G/HD/SD)
Преобразование SMPTE 425 м уровень B выровнять 1080p 50/59.94/60 4:2:2 10 бит
Подключайтесь к другим устройствам для расширения сигнала на большие расстояния
Одновременный дисплей с SDI /AV сигналами
Альтернативный аудиовыход в аналоговый 2CH
Поддерживает расстояние передачи сигнала до 300 м для sd-сигналов, 200 м для hd-сигналов и 100 м для 3g-сигналов
Примечание: кабель протестирован с Belden 1694A. Рабочие расстояния могут отличаться, если используются с другим типом кабеля.

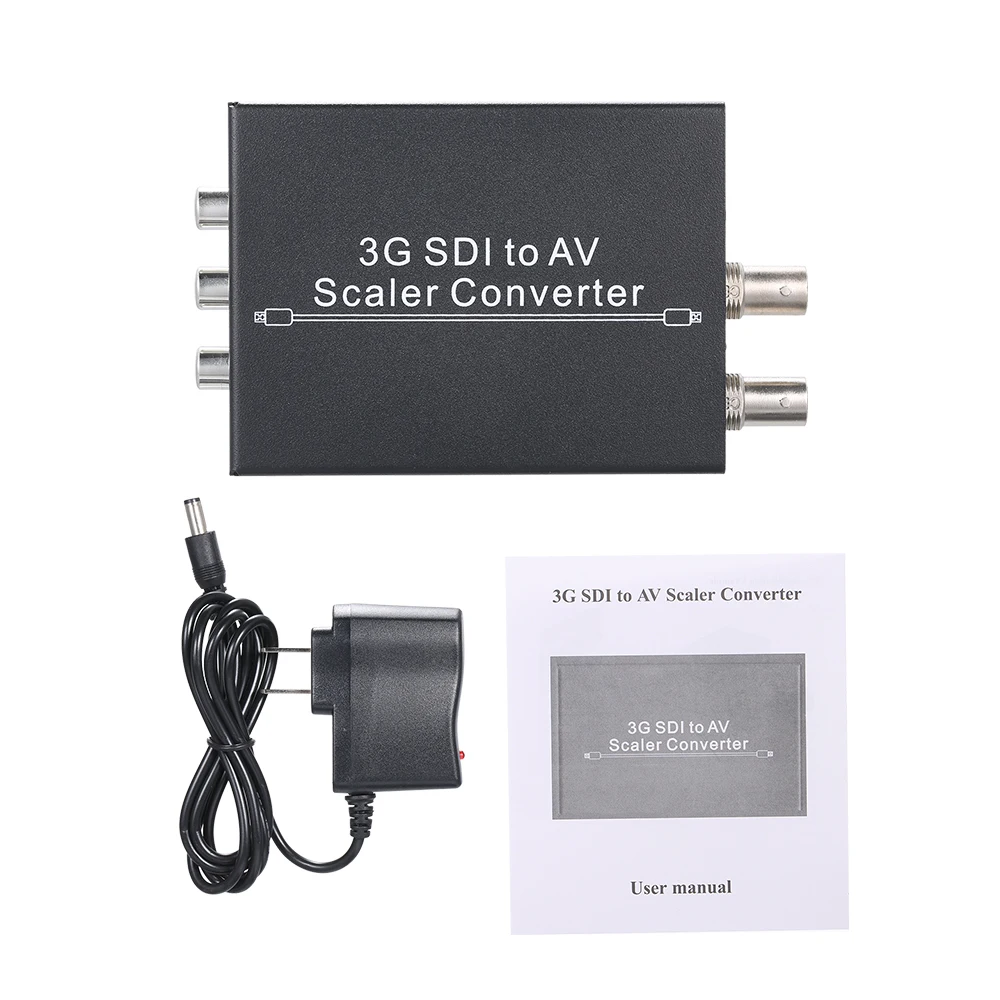

III. Посылка

3G SDI в AV Sclaer конвертер
Адаптер питания постоянного тока 5 В
Управление руководство

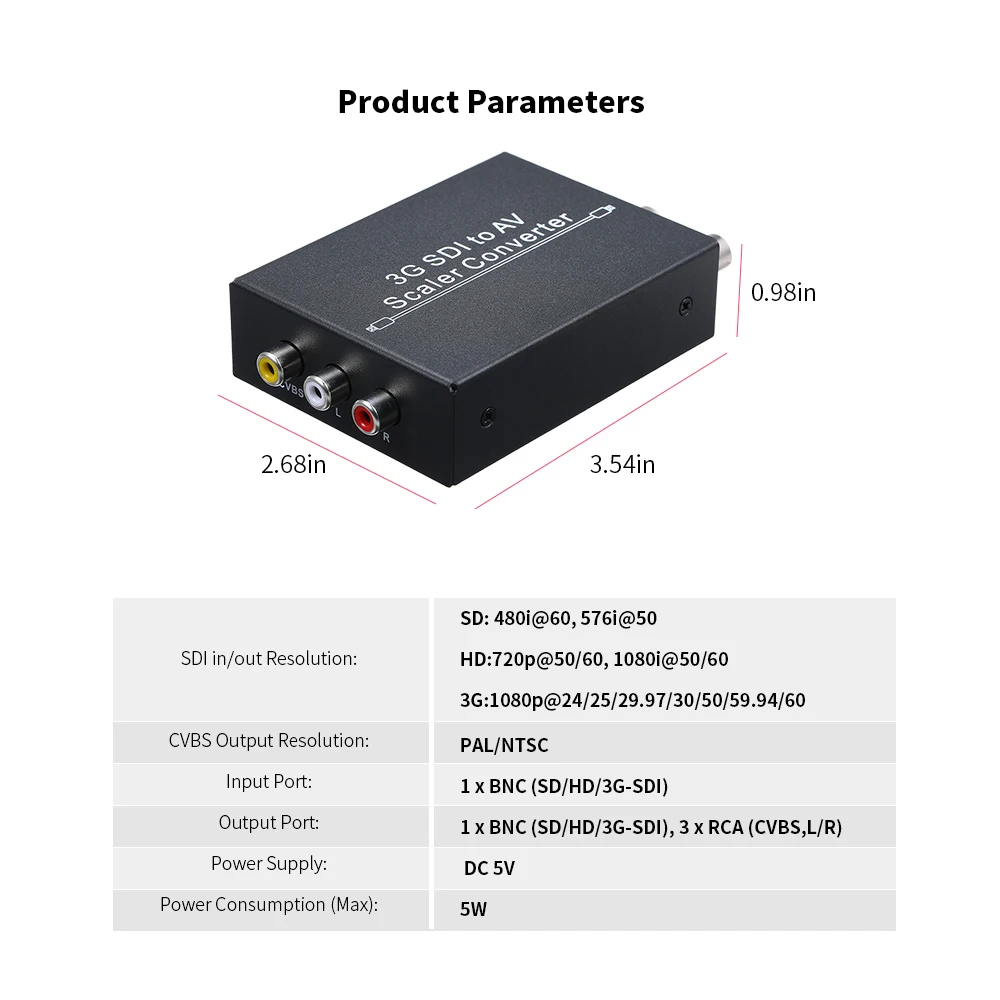

Характеристическая вязкость полимера. Технические характеристики
SMPTE Стандартный425M уровень A & B, 424M, 292M, 259M-C
SDI скорость передачи2,970 Гбит/с и 2,970/1,001 Гбит/с
SDI разрешение входа/выхода SD:480i @ 60, 576i @ 50 HD:720p @ 50/60, 1080i @ 50/60
3G:1080p @ 24/25/29.97/30/50/59.94/60
CVBS Выход РазрешениеСистема цветного телевидения PAL/NTSC
Вход Порты и разъёмы1 x BNC (SD/HD/3G-SDI)
Выход Порты и разъёмы1 x BNC (SD/HD/3G-SDI), 3 x RCA (CVBS,L/R)
ПитаниеDC 5V
ОУР ЗАЩИТА человеческого тела Модель± 8кв (воздушный зазор),
± 4кВ (контактный разряд)
Измерение92 мм x 67 мм x 25 мм
Вес180 г
Операционной Температура0 °C ~ 40 °C / 32 °F ~ 104 °F
Для хранения Температура-20 °C ~ 60 °C / -4 °F ~ 140 °F
Относительной влажности20 ~ 90% RH (без конденсации)
Потребляемая мощность (макс.)5 Вт

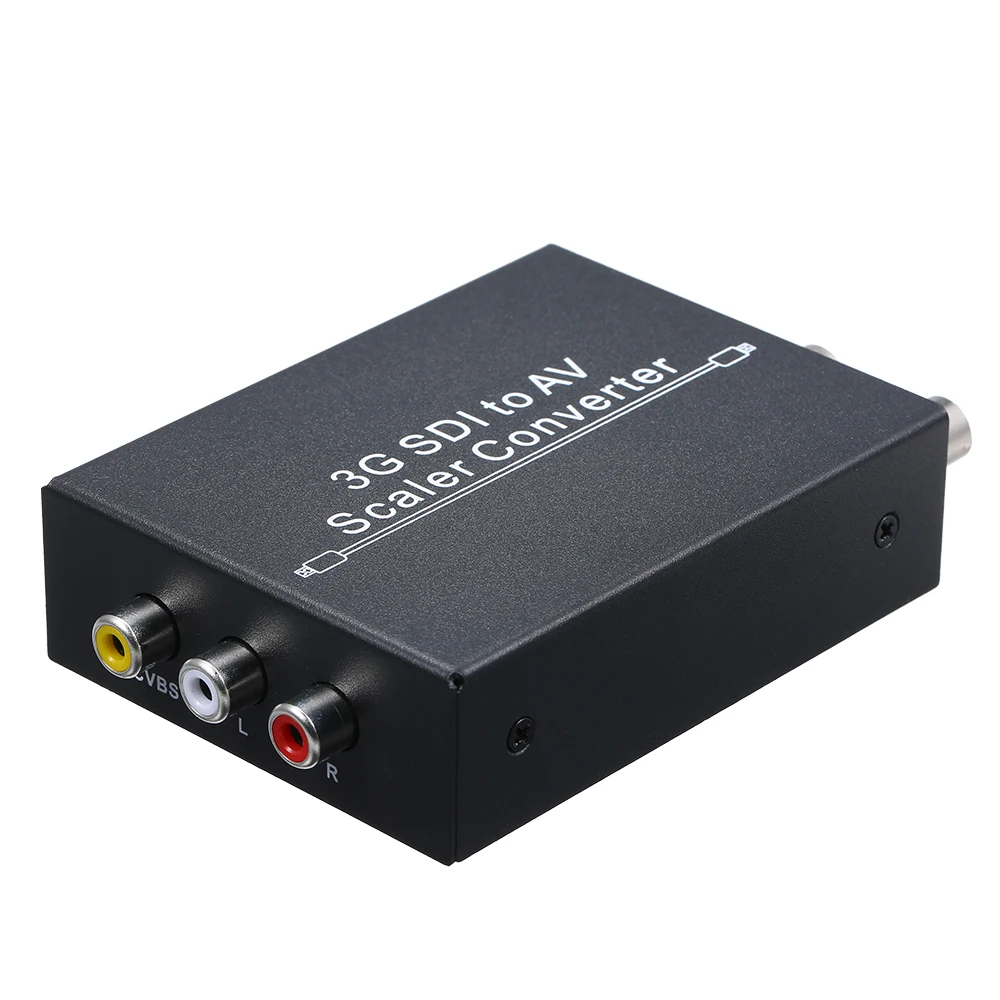

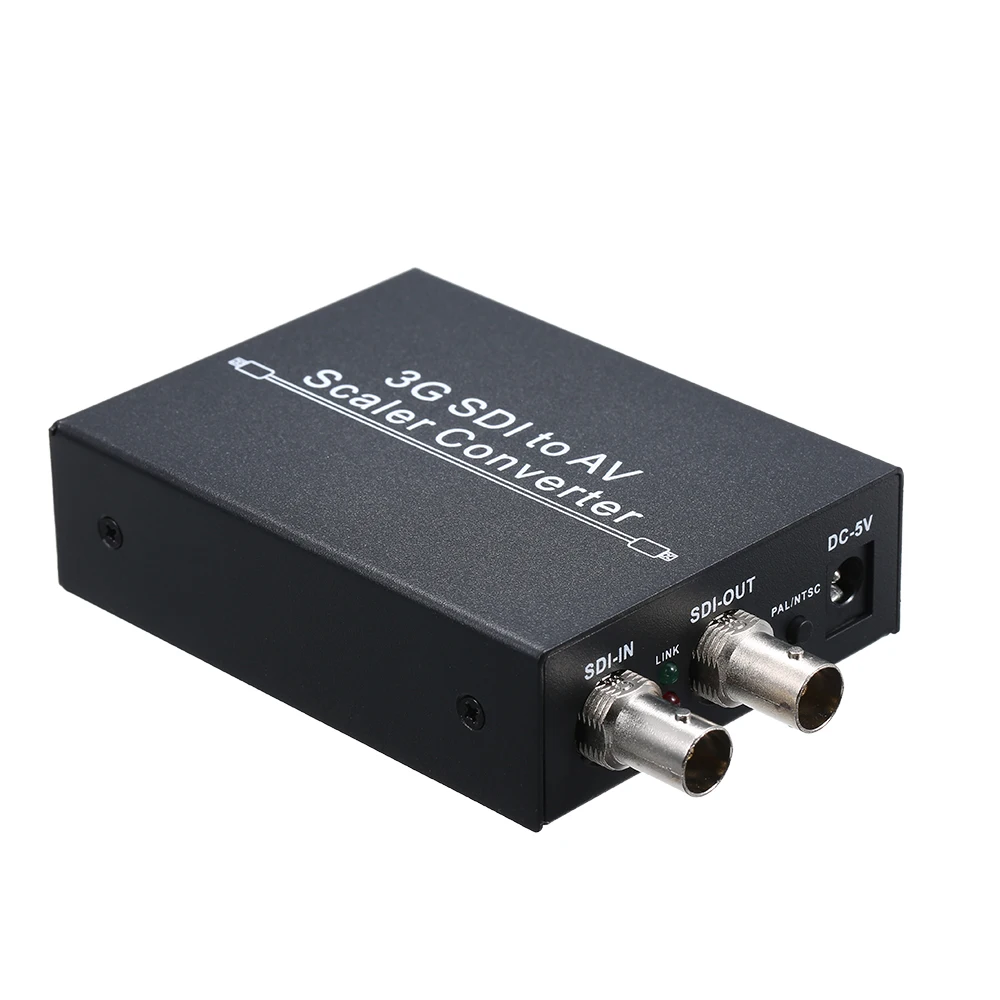

V. Управление элементы управления и функции

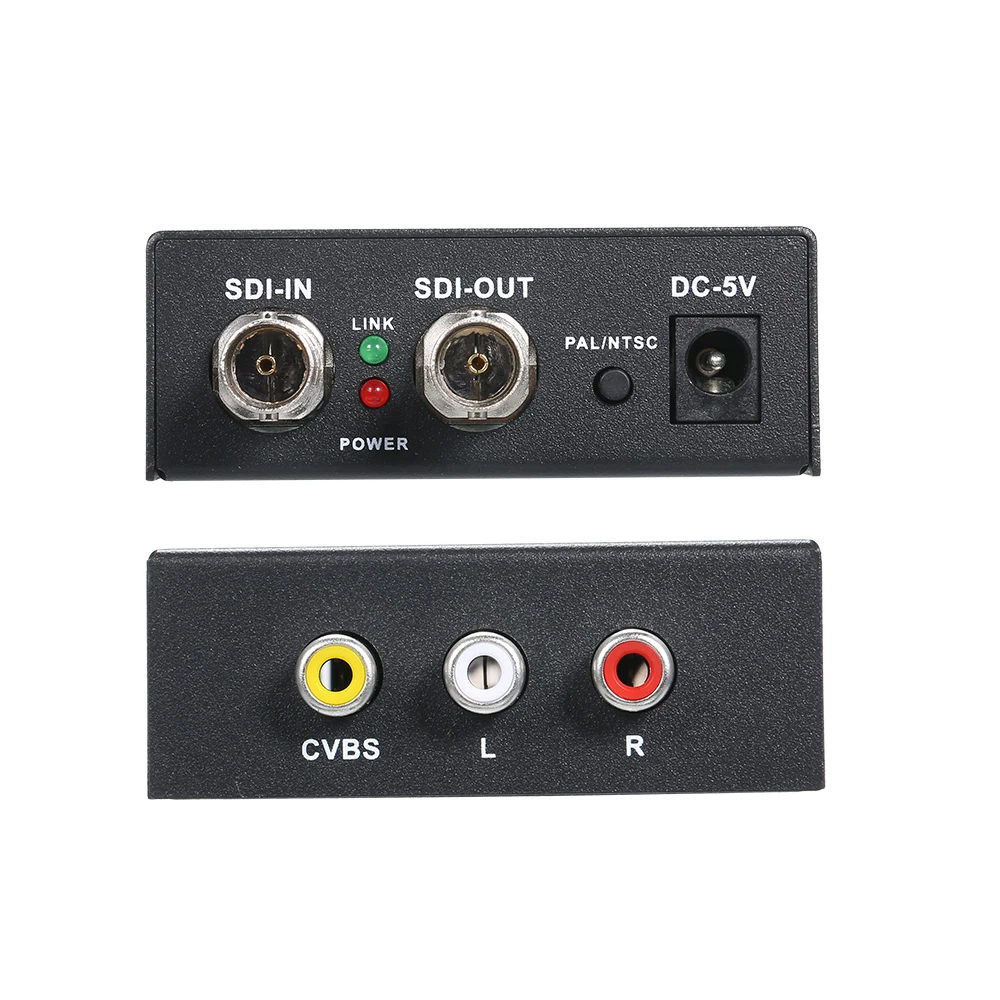

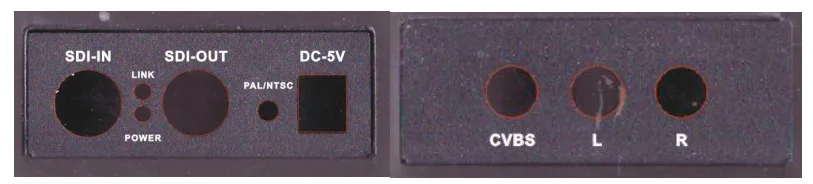

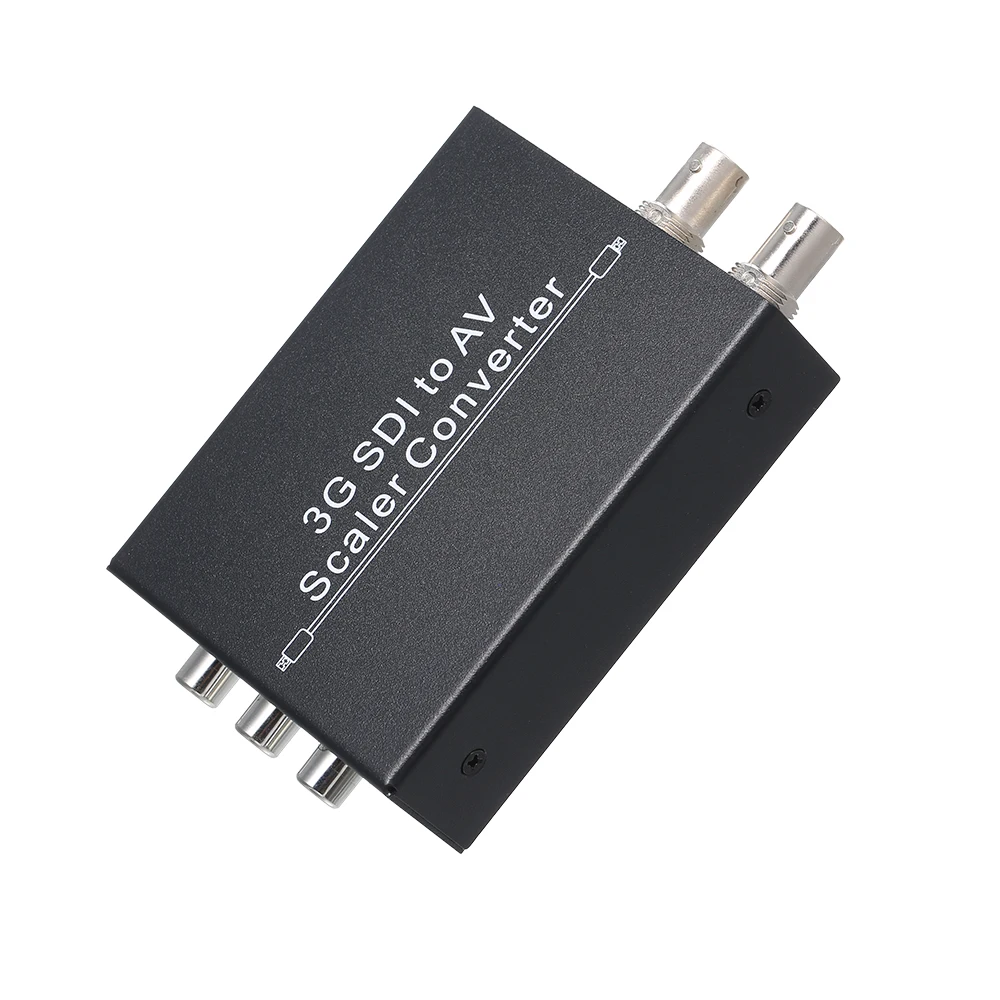

SDI-IN:В этом слоте вы подключаете исходный выход SDI для отправки сигнала SDI для отображения на экране.
SDI-OUT:В этом слоте вы подключаете SDI дисплей с SDI кабелем для отображения источника входного сигнала.
Ссылка:Этот зеленый светодиодный индикатор загорается при подключении устройства к сигналу SDI.
Мощность:Красный светодиодный индикатор загорается при подключении устройства к источнику питания.
Система цветного телевидения PAL/NTSC:Нажмите эту кнопку, чтобы выбрать PAL или NTSC.
DC-5V:Подключите блок питания 5 в постоянного тока и подключите адаптер к розетке переменного тока.

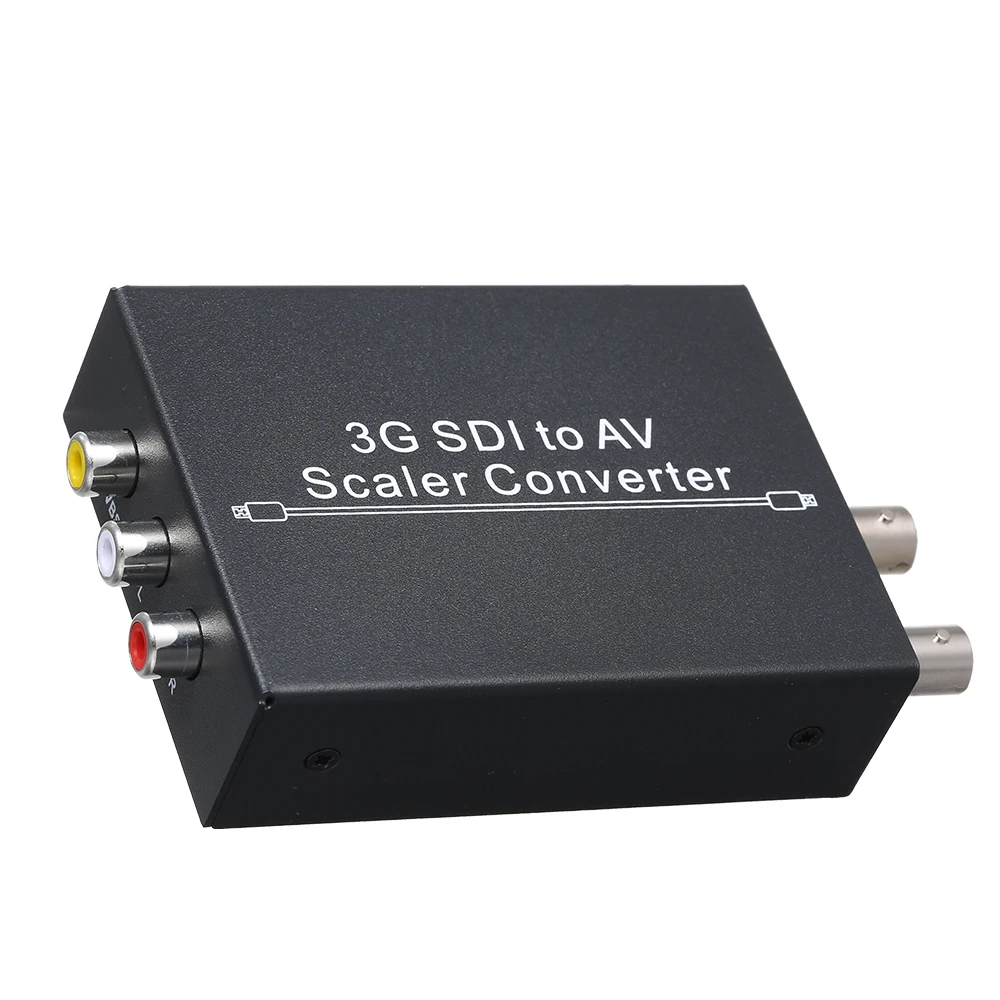

CVBS L/R:В этом слоте вы подключаете телевизор к кабелю RCA.

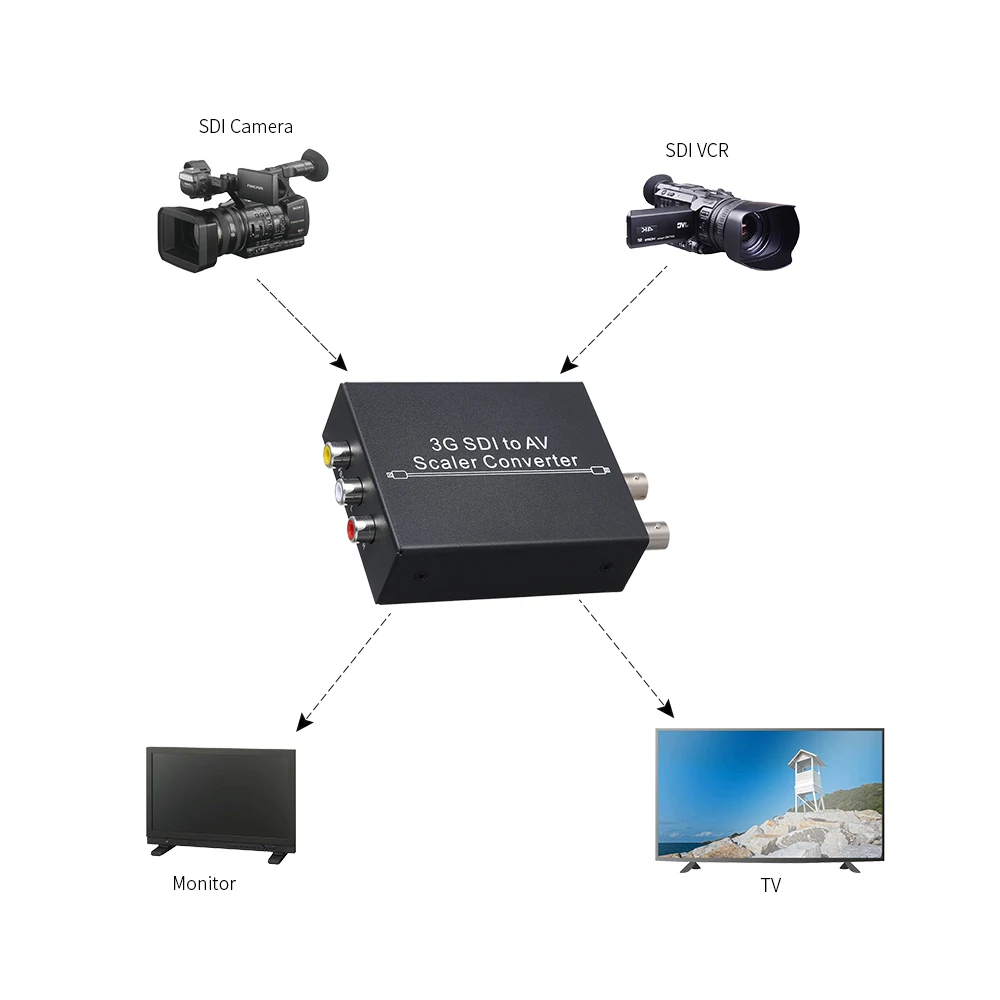

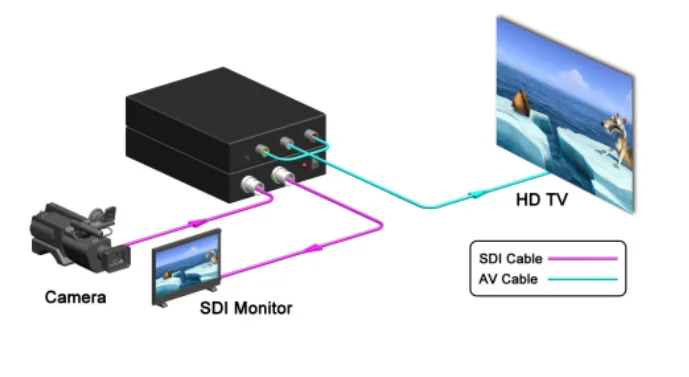

VI. Применение пример
