Rigol RSA3030 TG 3 0 ГГц анализатор спектра в реальном времени с генератором

Анализатор спектра RSA3000 в реальном времени предназначен для обеспечения важного анализа на каждом этапе процесса проектирования RF, будучи достаточно гибким, чтобы адаптироваться к тому, как работает каждый инженер. Уникальное сочетание спецификаций производительности, улучшенных измерений, визуализации спектра в реальном времени и выдающейся стоимости Rigol, делает RSA3000 мощным инструментом для любого инженера RF.

Особенности:

• Анализатор спектра в реальном времени 3,0 ГГц С генератором отслеживания

• Ультра-реальная технология

• Отображаемый средний уровень шума (DANL): <-161 дБм (Типичный)

• Фазовый шум: <-102 dBc/Hz (Типичный)

• Погрешность измерения уровня: <1,0 дБ

• Мин. RBW 1 Гц

• EMC фильтр и квазипиковый набор детекторов (опционально)

• Различные функции измерения

• Несколько режимов измерения

• Полоса пропускания анализа до 40 МГц в реальном времени

• Несколько режимов триггера и маски триггера

• Плотность, спектрограмма и другие режимы отображения

• Опции программного обеспечения для ПК

• 10,1 дюймовый емкостный сенсорный экран, поддерживает сенсорные жесты

• USB, LAN, HDMI и другие интерфейсы связи и отображения

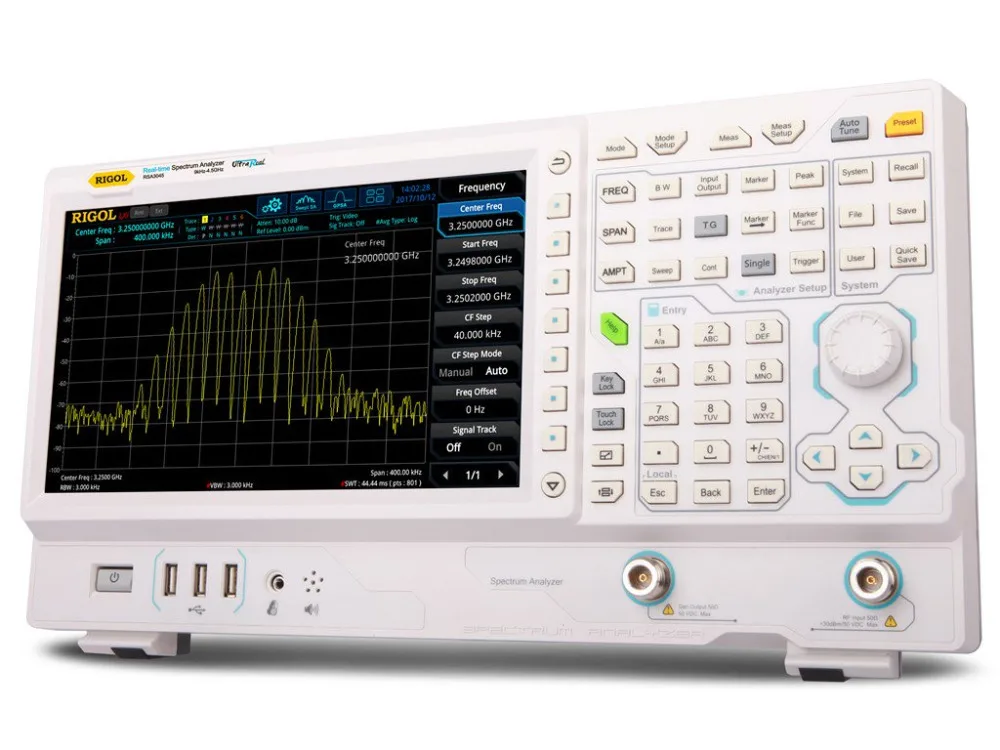

Передняя панель RSA3000

Никогда не пропустите сигнал

Семейство RIGOL RSA поставляет класс, ведущий 7,45 & micro; sec 100% вероятность перезаписи означает, что любой Пульс с длительностью больше 7,45 & micro; sec будет отображаться и отображаться точно.

Изоляция и захват

Триггер частотной маскиЗахватывает и отображает данные, когда сигнал пересекается внутри или за пределами маскировочной области, позволяя инженеру фокусироваться на критических сигналах и игнорировать помехи.
Триггер питанияПозволяет инженеру запускать и отображать только при превышении уровня мощности в режиме реального времени.
Триггер вход и выходПозвольте инженеру вовремя соотносить события RF с другими элементами системы, чтобы быстро найти первопричину проблем системы.

Если выходВоссоздает полосу пропускания в реальном времени на носителе 430 МГц для дальнейшего анализа

Визуализация и анализ

Комплексные модулирующие и импульсные сигналы требуют продвинутых инструментов визуализации для определения узоров и отладки конструкций. Семейство RSA предоставляет 7 режимов визуализации в режиме реального времени, чтобы смотреть на поведение сигнала по сравнению с мощностью, частотой и временем. 6 маркеров, 4 типа трассировки и математические возможности трассировки позволяют инженерам быстро анализировать и понимать поведение сигнала на протяжении всего периода

Режимы отображения сигнала в реальном времени

RSA3000 оснащен различными режимами отображения для сигналов в реальном времени, легко выбирается с помощью 10,1-дюймового сенсорного экрана.

Режим отображения в реальном времени: нормальный

• Традиционный вид в реальном времени

• Знакомый обзор для анализаторов спектра

• Несколько следов, курсоры для традиционных измерений

• Простая база данных для первоначального исследования и мониторинга

• Ключевые параметры:

• Горизонтальная частота

• Вертикальная мощность

Режим отображения в реальном времени: плотность

• Цветовая карта представляет вероятность сигнала на каждой частоте и уровне мощности

• Смотрите различные сигналы в режиме реального времени

• Отдельные наложенные «скрытые» сигналы

• Разрешение сигналов на одинаковых частотных диапазонах

• Ключевые параметры:

• Горизонтальная частота

• Вертикальная мощность

• Цвет-вероятность

• Белый-последний трек

Режим отображения в реальном времени: спектрограмма

• Отображает несколько захватов всего диапазона с течением времени

• Анализ частотных шаблонов

• Характеристика замка PLL и время установки

• Определение источников помех

• Ключевые параметры:

• Горизонтальная частота

• Вертикальное время

• Цвет-мощность

Режим отображения в реальном времени: PvT

• Отображение мощности RF в режиме реального времени в течение определенного времени

• Оценка длительности импульсных сигналов

• Исследуйте запросы и другие Амплитудные модуляции путем мониторинга изменений уровня мощности

• Определение времени импульсных сигналов

• Ключевые параметры:

• Горизонтальное время

• Вертикальная мощность

Плотность и спектрограмма

PvT & Spectrum

PvT & Spectrogram

FMT
