1. Технические параметры:

Пиковый Длина волны:310nm (305nm-315nm)

Посылка Тип:Керамика SMD 3535 посылка

Выход Мощность Класс:2,0-3,0 МВт

Применение:Медицинский

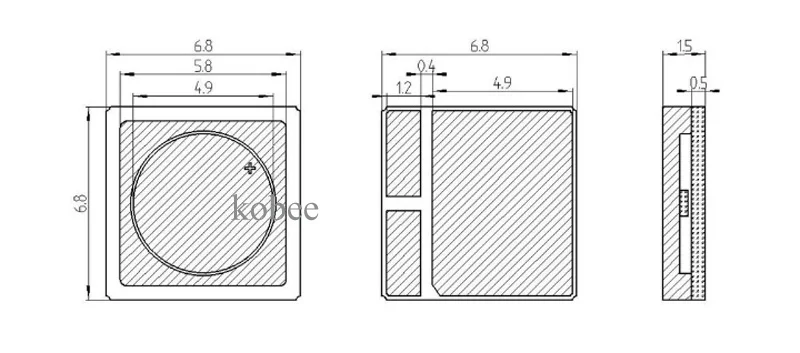

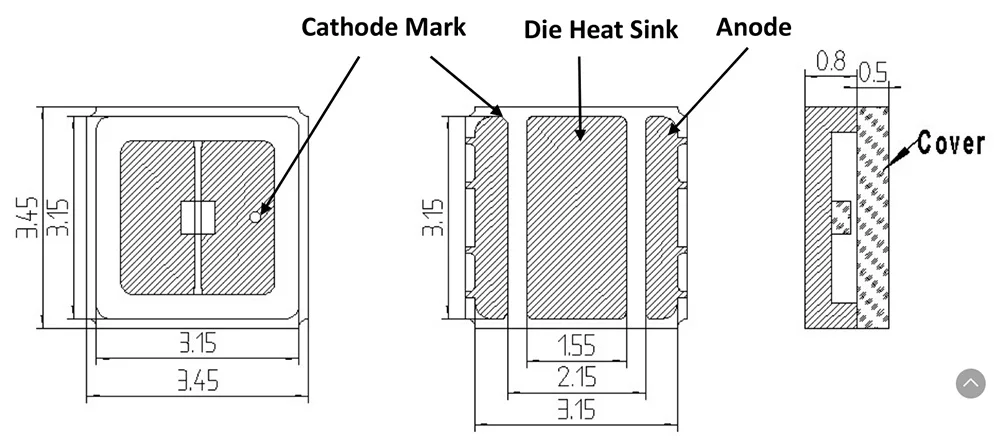

2. Размеры(Допуск по уровню поверхности: ± 0,2, единица измерения-сантиметр мм)

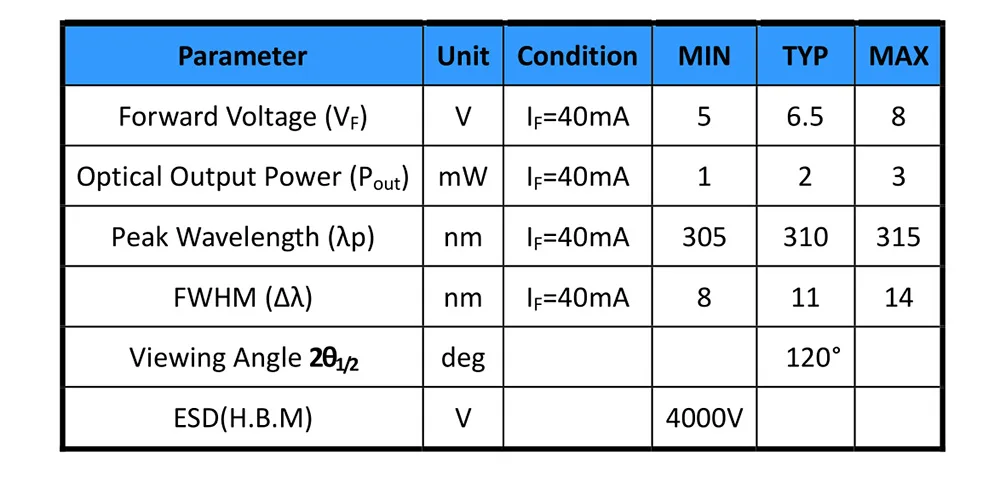

3. Оптические электрические характеристики(TA = 25℃ В том случае, если = 40mA)

• Допуск измерения оптической выходной мощности: ± 10%.
• Напряжение измерения Допуск по уровню поверхности: ± 0,1 V.
• Преобладающая погрешность измерения длины волны: ± 1 нм.
• Импульсная работа (1 кГц; Рабочий цикл: 5%); Максимальный ток: 100 мА

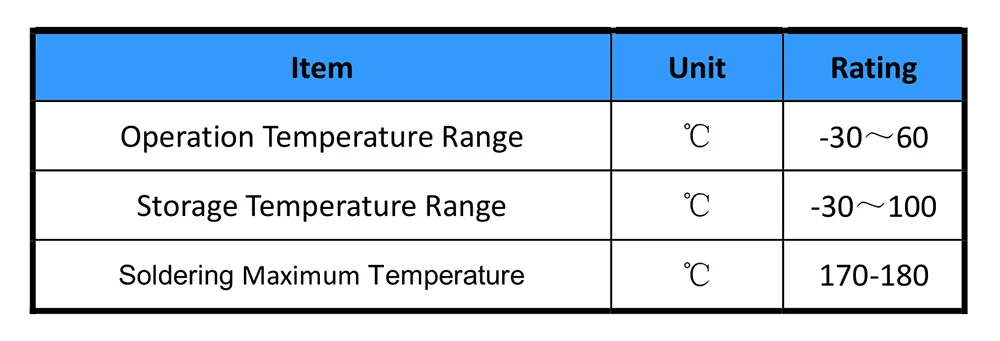

4. Абсолютные максимальные оценки

* Светодиодный индикатор может повлиять на надежность устройстваНеобратимому повреждению. Эти или любые другие условия, кроме тех, которые указаны в рекомендацииУсловия эксплуатации не предполагаются.

5. Оптическая выходная мощность

6. Типичные кривые характеристик (TA = 25℃)

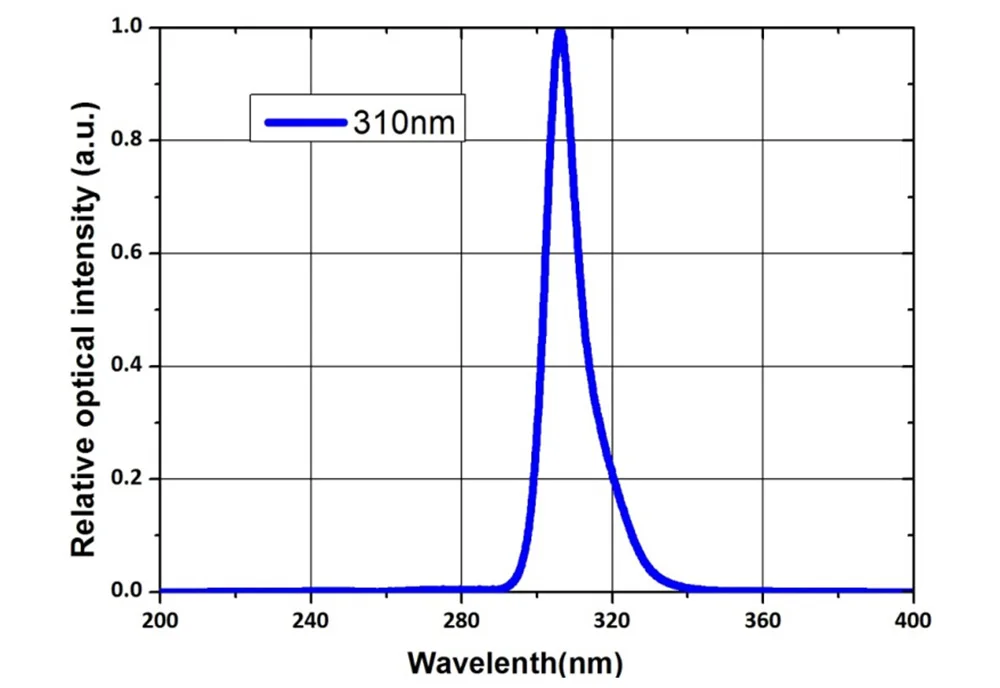

Спектральная характеристика (IF = 40мА)

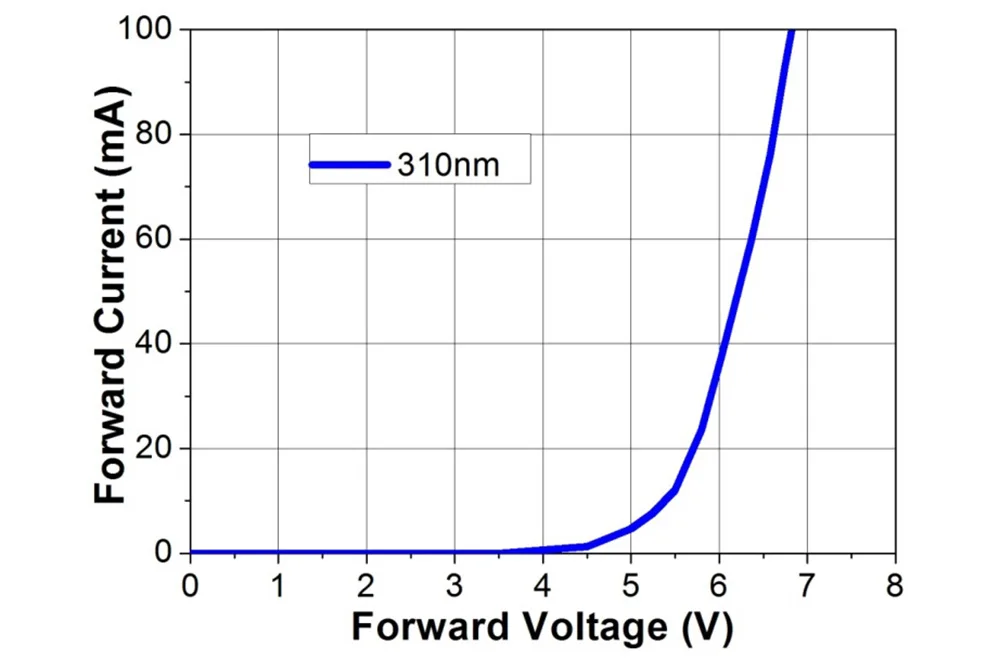

Постоянный ток по сравнению с передним напряжением

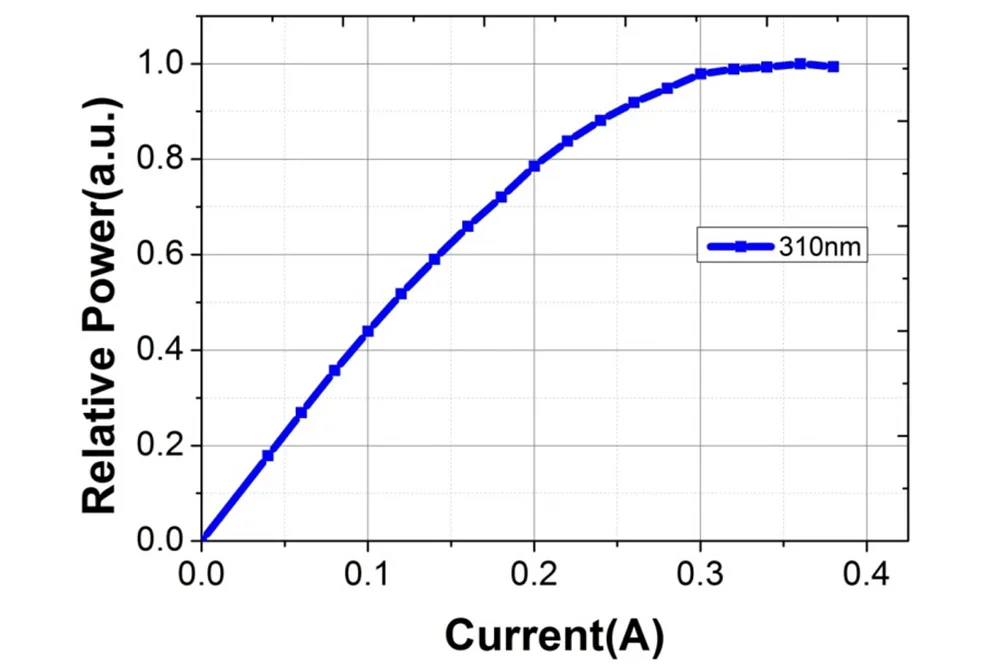

Относительный лучистый поток по сравнению с передним током

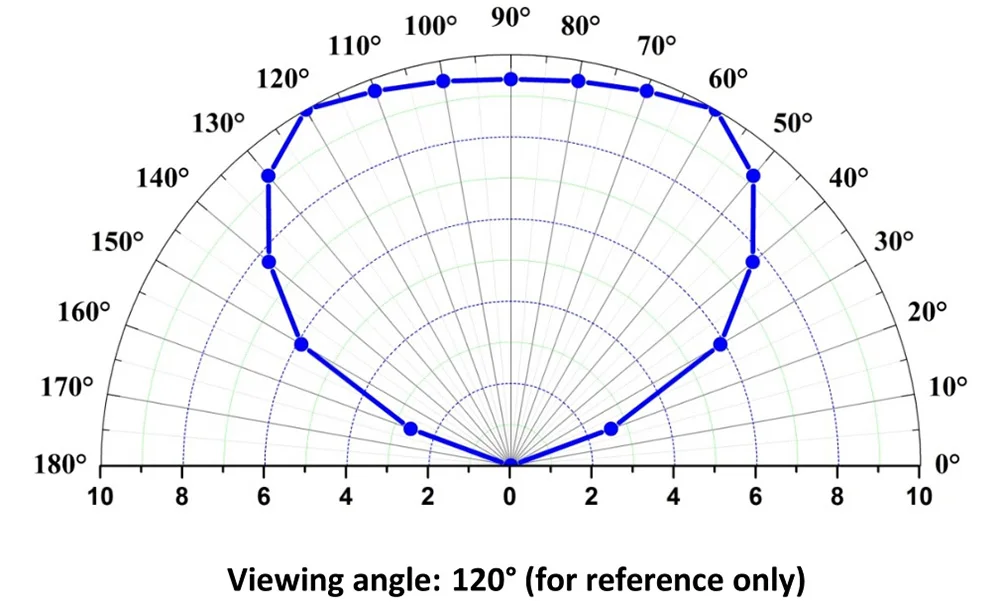

7. Типичная Кривая распределения выбросов

8. Предупреждение об использовании

•  Хранение:Светодиоды должны быть герметично закрыты; Посылка должна храниться при 10 ℃ до 55 ℃ и 30%-65% относительной влажности (RH). Перед открытием алюминиевой сумки посылка должна быть использована в течение 1 годаДата доставки. После открытия алюминиевой сумки посылка должна быть использована в течение 28 дней.
• Управление:Верстак должен быть заземлен. Рекомендуется носить перчатки или пальцевые киоски при работе со светодиодами. Также рекомендуется быстро запечатать посылка после ее открытия, или это может привести к окислению стопы свинца. После открытия посылка, используйте пинцет, чтобы держать светодиодный корпус и не прикасаться к его обратной стороне голыми руками.
•  Установка:

1. Светодиодный чип для обработки оборудования и техники должен быть должным образом заземлен.
2. Антистатический ремешок на запястье необходимо носить во время установки; Проверьте, не соприкасается ли металлическая деталь с кожей.
3. Настоятельно рекомендуется носить антистатические перчатки или пальцевые киоски во время установки.
4. Положите антистатическую ленту на верстак; Лента должна быть соединена и заземлена.
5. Светодиоды должны быть паяны в течение 24 часов после открытия посылка, или это может привести к окислению и ржавчине электрода.

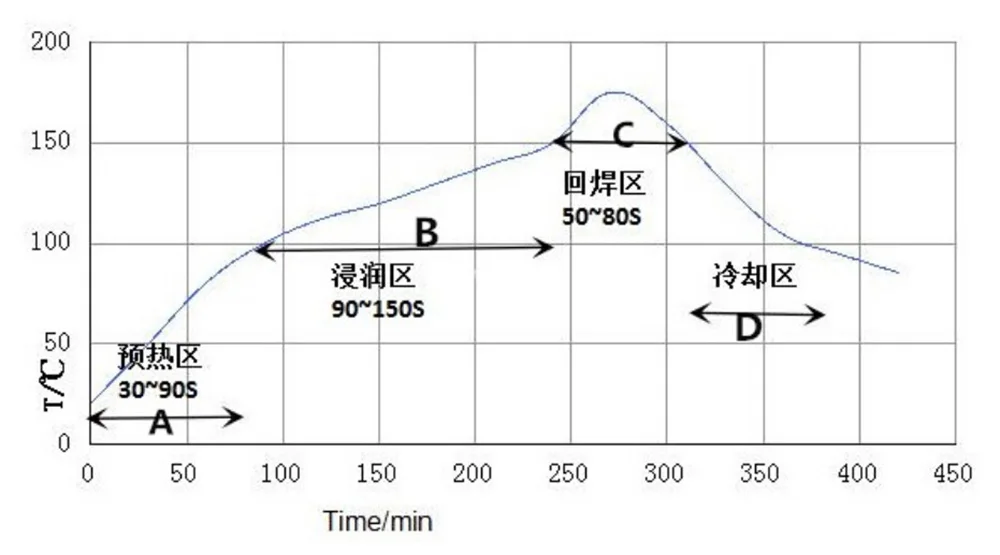

•  Рекомендуется паяльная пайка,И кривая температуры показана на рисунке справа:

1. Подогреть: 1,0 до 3,0 ℃/s; Максимальное время: 90 секунд.
2. Замачивание: от 110 до 130 ℃, лучшее время: 90 or100s.
3. Оплавление: Максимальная температура: 170 - 180 ℃.

Максимальное время: 50 - 80s выше 138 ℃

4. Способ охлаждения:

         Скорость охлаждения <4 ℃/с

• Срок службы ледников будет уменьшаться по мере увеличения тока и температуры, что ускоряет ухудшение состояния.
• Рекомендуется включать заземленную цепь при проектировании PCB. Во избежание поломки цепи светодиоды должны работать при-30 ℃ до 55 ℃ и 30% до 65% RH, или это может привести к поломке устройства.

***** Меры предосторожности:Светодиоды DUV излучают ультрафиолетовый светильник, который может быть вреден для кожи и глаз. Избегайте прямого или отраженного воздействия на УФ-светильник, когда светодиодный индикатор работает.

Специальные меры предосторожности должны быть приняты, чтобы избежать прямого воздействия на УФ-светильник.

Специальные меры предосторожности должны быть приняты, чтобы не смотреть непосредственно на УФ-светильник без использования УФ-светильник защитные очки.
