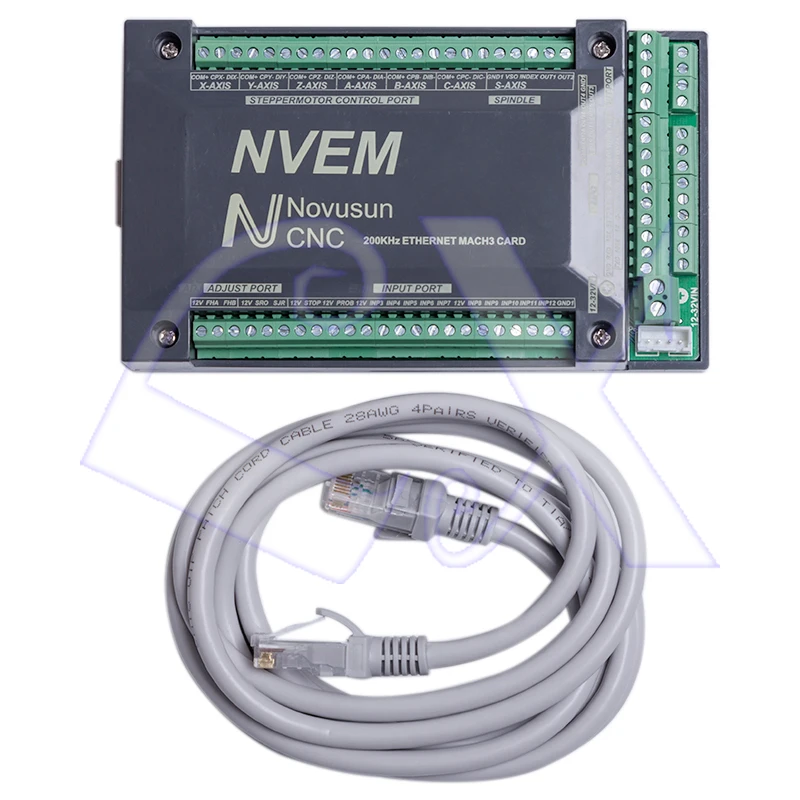

Бесплатная доставка nvem V2.1 4 оси Датчики числового программного управления 200 кГц
7 134,78 руб.
Новое поступление
PFB1224UHE новый оригинальный 12038 2pin 24V 2.40A (12 см) Объем ветра инверторный
1 958,49 руб.
Бесплатная доставка FX1N 1DA BD PLC 1 канальный аналоговый выход функция расширения
4 215,92 руб.
Роторный кодер UTSIH B17CA работающий для серводвигателя|encoder rotary|encoder servo motorencoder motor |
41 392,67 руб.
Контроллер скорости переменного тока 50 220 В 25 А 2000 Вт контроллер двигателя SCR
74,35 руб.
Высокая точность двигатель Скорость контроллер определить регулятор вперед
935,17 руб.
Регулятор скорости двигателя 12/24/30/40 В постоянного тока регулятор конденсатор
128,78 руб.
EU 4 осевой NVUM ЧПУ контроллер 200 кГц MACH3 USB карта управления движением для
4 757,09 - 6 225,76 руб.
Характеристики
Контроллер шагового двигателя NEMA11 CAN bus DC 0 2 2A 9 28 в|Контроллер двигателя| |
История изменения цены
*Текущая стоимость 8 815,11 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jun-24-2026 | 11195.54 руб. | 11419.6 руб. | 11307 руб. |
| May-24-2026 | 9079.91 руб. | 9261.46 руб. | 9170 руб. |
| Apr-24-2026 | 11019.19 руб. | 11239.95 руб. | 11129 руб. |
| Mar-24-2026 | 10931.77 руб. | 11150.8 руб. | 11040.5 руб. |
| Feb-24-2026 | 8727.86 руб. | 8902.4 руб. | 8814.5 руб. |
| Jan-24-2026 | 10754.7 руб. | 10969.1 руб. | 10861.5 руб. |
| Dec-24-2025 | 10666.0 руб. | 10879.38 руб. | 10772.5 руб. |
| Nov-24-2025 | 10578.49 руб. | 10790.44 руб. | 10684 руб. |
Описание товара
Описание
Особенности
Широкий диапазон напряжения 9-28 в
Выходной ток 0.2A ~ 2A. Регулируемый фазовый ток по командам
Автоматическое управление ускорением и замедлением кривой S
Поддержка неизвестного режима/режима скорости/PV режим/режим PP/режим PVT/Аналоговое регулирование скорости/Аналоговое позиционирование/синхронный режим позиционирования и другие режимы движения
3 внешних переключателя, входные порты для настраиваемой аварийной остановки
Поддержка микрошагового разрешения 0/2/4/8/16/32/64/128
Подходит для детей на возраст от 4/6/8 линии 2-фазный шаговый moto
Поддержка PVT кубический сплайн интерполяция
Оптимизация времени синхронного управления в крупномасштабном и многоосевом сценария применения
Управление волшебными огнями
Сжигание и выключение автоматического выполнения пользовательской программы
Поддержка графического программирования
Поддержка языкового программирования LUA script
Миниатюрный размер 28 мм x 28 мм x 15,6 мм
Точный алюминиевый корпус, благоприятный для защиты и рассеивания тепла
Автоматическая защита от перегрева, перегрузки по току, перенапряжения и перенапряжения
Расположение порта терминала
Соединение двигателя J2
Контактный номер: | 1. | 2. | 3. | 4. |
Дизайн: | M10 | M11 | M20 | M21 |
Подключение сигнала J1
1. | 2. | 3. | 4. | 5 | 6 | 7 | 8 |
VDC | GND | CANH | CANL | DVDD | Аин | ENC1 | ENC2 |
Описание:VCC: напряжение питания, 9-28 В постоянного токаGND: Заземление напряжения питанияCANH: подключение к модулю приемопередатчика CAN.CANL: подключение к модулю приемопередатчика CAN.DVDD: выход напряжения контроллера (+ 5 В). Максимальный ток-100 мА.Ответ: аналоговый вход для регулировки скорости, 0 ~ 3,3 В.ENC1: входной сигнал кодировщика (или цифровой вход и выход) 0 ~ 5 ВENC2: входной сигнал кодировщика (или цифровой вход и выход) 0 ~ 5 ВПредупреждение:1. В тех случаях, когда напряжение превышает допустимую 3A, рекомендуется для подключения электролитический конденсатор, по крайней мере, 1000 мкФ рядом с J3 интерфейс.2. Заряженный штекер запрещен, что может навсегда повредить контроллер!3. Напряжение все порты сигнала должно быть в диапазоне от-0,3 V ~ + 5,3 V, в противном случае это может привести к повреждению контроллера.
Выбор продукции
Описание | |
Хост | PC PLC MCU |
Поддерживающий двигатель | 2-фазный шаговый двигатель |
Среда развития | VC C # Labview VB Linux Python |
Напряжение питания | DC9-28V |
Выходной ток | DC0.4-2A |
Микрошаговый | 0/256 |
Температура. Диапазон | -20 ℃ до 80 ℃ |
Максимальная частота импульса | 200K |
Долговечность | Более 20000 часов |
Вход | |
Общий ввод/вывод | Описание |
Функция ввода/вывода: | Аварийный Стоп Вход, Управление тормозом, цифровой вход/выход, аналоговый вход, заводской сброс, выход 5 В |
Входные характеристики | Входные характеристики |
Аналоговое регулирование скорости Входное напряжение: 0-3,3 В | |
Аварийное стоп Входное напряжение: 0-24 В | |
Режим управления | |
Описание | |
Поддержка режима управления | Режим положения, режим скорости, режим PV, режим PP, режим PVT, аналоговое регулирование скорости, аналоговое позиционирование, синхронное позиционирование |
Переключение режимов | Указанное переключение инструкции |
Коммуникация | |
Описание | |
Протокол | CANopen DS301/DS402 |
Скорость передачи данных: | 5 k - 1 Мбит/с |
Может работать в сети
Использование подключения CAN bus может достигать максимальной дальности передачи 5000 метров. Он предоставляет сетевую схему, которая использует CAN bus для подключения нескольких контроллеров PMC007CxSxP на следующем рисунке, которые совместимы с CAN2.0A и CAN2.0B двумя техническими характеристиками и могут быть подключены к 127 узлам.
Примечание: рекомендуется использовать защитную витую пару CAN bus, указанную на 120 Ом, и концы витой пары должны подключаться к резистору с остановкой 120 Ом. Кроме того, PTA2C в схеме представляет собой USB-CAN модуль преобразования, предоставляемый третьей вечерние.
Описание конкретных приложений
Многоосевая интерполяция
Контроллер PMC007 может быть настроен как PVT motion mode. В этом режиме контроллер использует Уникальный алгоритм оптимизации интерполяции кубических сплавов PUSIROBOT. В то же время точно контролируйте положение и скорость многоосевой оси, чтобы конечный механизм мог реализовать траекториюЛинии, дуги и сложного Кривого, это важная особенность в роботизированной руке или многоосевом применении, как показано на рисунке ниже. В применении литературного творчества, таких как плавающая шариковая матрица, часовая матрица, зонтичная матрица и т. д. Для того, чтобы представить целостный вид, необходимо синхронизировать сотни осей. Контроллер PMC007 использует специальный алгоритм оптимизации, который может значительно уменьшить нагрузку на автобус и улучшить отклик в реальном времени.
Размеры (единица измерения: мм)
