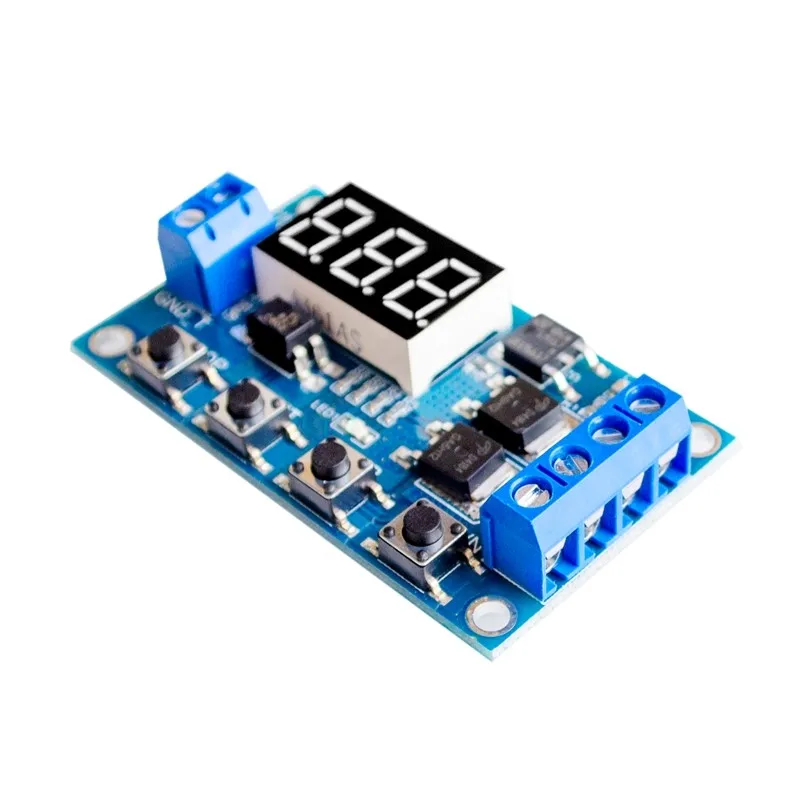

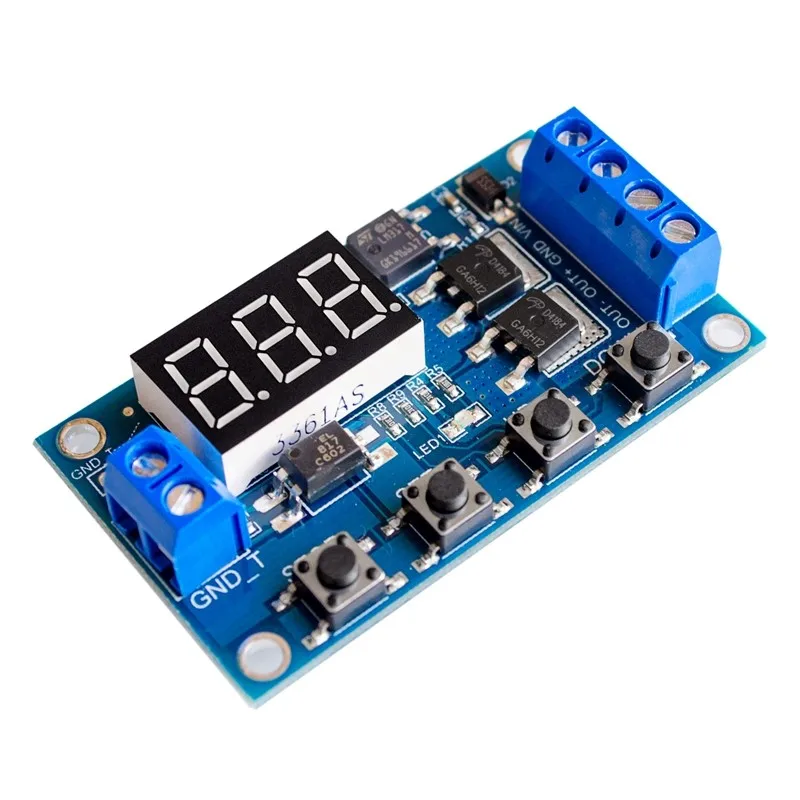

Цикл запуска переключатель 12 24 V монтажная плата двойной МОП модуль управления

Цикл запуска переключатель 12 24 V монтажная плата двойной МОП модуль управления

Уважаемые покупатели, обратите внимание: Если вы выбираете Экономические Способ доставки, затем в пик сезона логистики, некоторые страны задержат получение пакетов на некоторое время. Если вы не можете принять задержку, пожалуйста, выберите Воздушную почту , Более быстрая транспортировка и защита. Мы предоставляем индивидуальные услуги и большое количество первоклассных услуг. Вы можете связаться со мной, когда вам нужно больше количества и индивидуальные решения. Вы получите скидку VIP-цена. С нетерпением ждем работы с вами. Я буду вашим лучшим поставщиком. Коллекция моего магазина, стать моим фанатом, в моем магазине скидка на товары, фанаты получат более высокую скидку! Описание:   От 0,1 секунд (мин) до 999 минут (макс) непрерывно регулируется.

Характеристики и использование модуля:

1. Для быстрого включения и выключения цепи неограниченное количество переключений;
2. Процесс проводки и резки не производит шума, искры, электромагнитных помех;
3. По сравнению с электромагнитными релейными продуктами, более длительный срок службы;
4. Двойной-MOS параллельный привод, низкое сопротивление, более ток, сильная мощность; при комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, для наиболее широкого использования оборудования;
5. Способ управления двигателем, огнями, светодиодный, электродвигателем постоянного тока, микронасосами, электромагнитными клапанами и т. д., очень удобный.

Основные характеристики:

1. Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;
2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
3. Функция аварийной остановки («стоп»); с защитой от обратной полярности, обратная полярность не будет сжигать продукт.
4. Увеличьте режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически Выключите монитор, любой ключ пробуждения;
5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
6. После выключения модуля все параметры не теряются.

Режим работы:

P1:Триггерный сигнал, реле находится на "OP" время, а затем отключается; в "OP" время, как показано ниже:

P1.1:Сигнал снова срабатывает, неправильный

P1.2:Сигнал снова срабатывает, часы перезагружены

P1.3:Триггер сигнала снова, реле выключено, остановите часы;

P-2:Триггерный сигнал, реле выключено "CL" времени, реле на "OP" время, а затем реле выключения;

P3.1:Триггерный сигнал, реле включается после "OP" время, реле выключено "CL", затем рабочий цикл, если период триггерного сигнала, реле выключено, остановите часы; можно установить количество циклов ("LOP").

P3.2:Без сигнала запуска, реле находится на "OP" время, реле выключено "CL" время, и был Велоспорт; частота ("LOP") цикл может быть установлен;

P-4:Сигнал функцией хранения. Если есть время включения сигнала триггера, реле остается включенным; Когда сигнал исчезнет, после времени «OP» реле находится; если другой сигнал во время синхронизации, синхронизации очищается;

Параметры продукта:

1: Рабочее напряжение: 5-36 в.

2: Источник запуска: Активные виды деятельности-высокая (3,0 V-24 V), изоляция оптопары для могут улучшить системы способность анти-помех (клиенты могут также короткого замыкания соприкосновения).

3: Выходная мощность: 5 В-36 В постоянного тока, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт! Увеличивает теплоотвод, максимальный ток до 30А.

4: тихий ток: 20 мА; Рабочий ток: 50 мА

5: Срок службы: любое время переключения; Рабочая температура:-40-85 °; Размер: 6,0*3,4*1,2 см.

6: с изоляцией оптопара, улучшенная способность анти-помех, доска промышленного класса.

Обратите внимание на следующее:

1. Модуль является активным выходом, выходное напряжение равное входному напряжению.

2. "DC + 'и' нагрузка + 'это внутренняя короткая цепь полюсов, но' DC-'и' нагрузка-'полюсы во время использования не могут быть сокращены, в противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, которая является эквивалентной нагрузкой, перевозит электричество.

Диапазон времени

От 0,1 секунд (мин) до 999 минут (макс) непрерывно регулируется

Как выбрать диапазон времени?

После установки значения параметров экрана выбора режима коротким нажатием кнопки «стоп» для выбора диапазона времени;

XXX. Десятичная точка в месте единицы, диапазон времени: 1-999 секунд.

1. X знака после запятой вДесятилетия место, Диапазон времени: от 0,1 секунд до 99,9 секунд
2. X. X. десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.

Например, вы хотите установить «OP» 3,2 секунд, затем перемещайте десятичную точку вДесятилетия место, Цифровой дисплей 03,2

Описание параметров: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---» представляет собой бесконечная петля).

Эти параметры независимы друг от друга, но делятся между собой. Например, в режиме P1.1 установите время «OP» 5 секунд, если переключиться в режим P1.2, это «OP» тоже будет 5 секунд.

В основном Интерфейсе (дисплей 000), короткое нажатие кнопки «SET» будет отображать «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» будет отображать «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В основном интерфейсе нажмите кнопку «установить», чтобы увидеть информацию о параметрах тока, очень удобно!

Как установить параметры?

1. Сначала прочитайте инструкции, чтобы определить необходимый режим работы.
2. Питание модуля, отображение в текущем режиме работы (режим P1.1 по умолчанию), затем введите основной интерфейс; нажмите кнопку «установить» в течение 2 секунд после выхода, чтобы войти в режим выбора интерфейса; короткое время, нажав кнопку «вверх», «вниз», чтобы выбрать режим (P1.1 ~ P-4).
3. Выберите режим (например, P3.2), нажмите кнопку «установить», затем параметр для установки вспышек («OP» on-time, «CL» off time, циклы "LOP" ("---" представляет собой бесконечная петля), по "UP", "вниз" Клавиши для регулировки значения параметров, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (от 0,1 до 999 минут); нажмите кнопку «установить» Кнопка, чтобы установить следующие параметры тока, режим процедуры, как указано выше.
4. После установки параметров нажмите кнопку «установить» в течение 2 секунд, затем отпустите, имя тока будет мигать один раз, а затем Вернитесь на главный экран, установите параметры успеха!

Основной интерфейс: IN реле не работает на дисплее состояния "000" (без десятичной точки), с десятичной точкой в состоянии реле.

Выбор режима экрана:Нажмите кнопку «установить», чтобы войти, после завершения настройки, нажмите кнопку «установить», чтобы перейти обратно к основному экрану.

"Стоп" кнопки расширения:

Реле общего назначения включить режим:

1. ON: реле позволяет проводить в режиме "OP" вовремя;
2. Выкл.: реле не допускает проводимости всегда закрыто;

В основном интерфейсе нажмите кнопку «стоп», чтобы переключиться между ВКЛ и ВЫКЛ, ток, в котором будет мигать состояние, и затем Вернитесь на главный экран. (Эта функция является функцией аварийной остановки, нажмите выключить реле)

Спящем режиме:

1. Режим сна «C-P»: пять минут без работы, цифровой дисплей автоматически выключается, программа работает как обычно;
2. "O-d" Нормальный режим: цифровой дисплей всегда открывается;

Нажмите кнопку «STOP» в течение двух секунд, а затем отпустите для переключения «C-P» и «O-d», в котором токовое состояние вспышек, а затем вернитесь к основному экрану.
