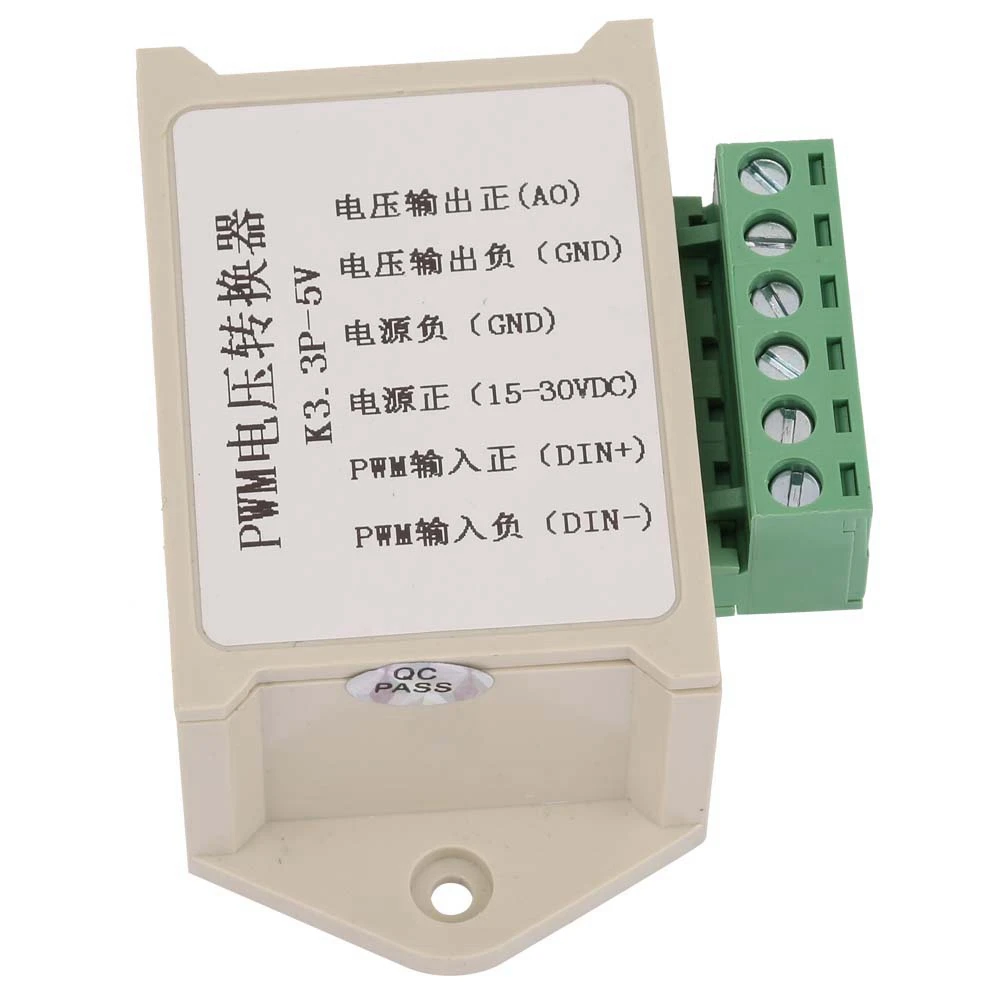

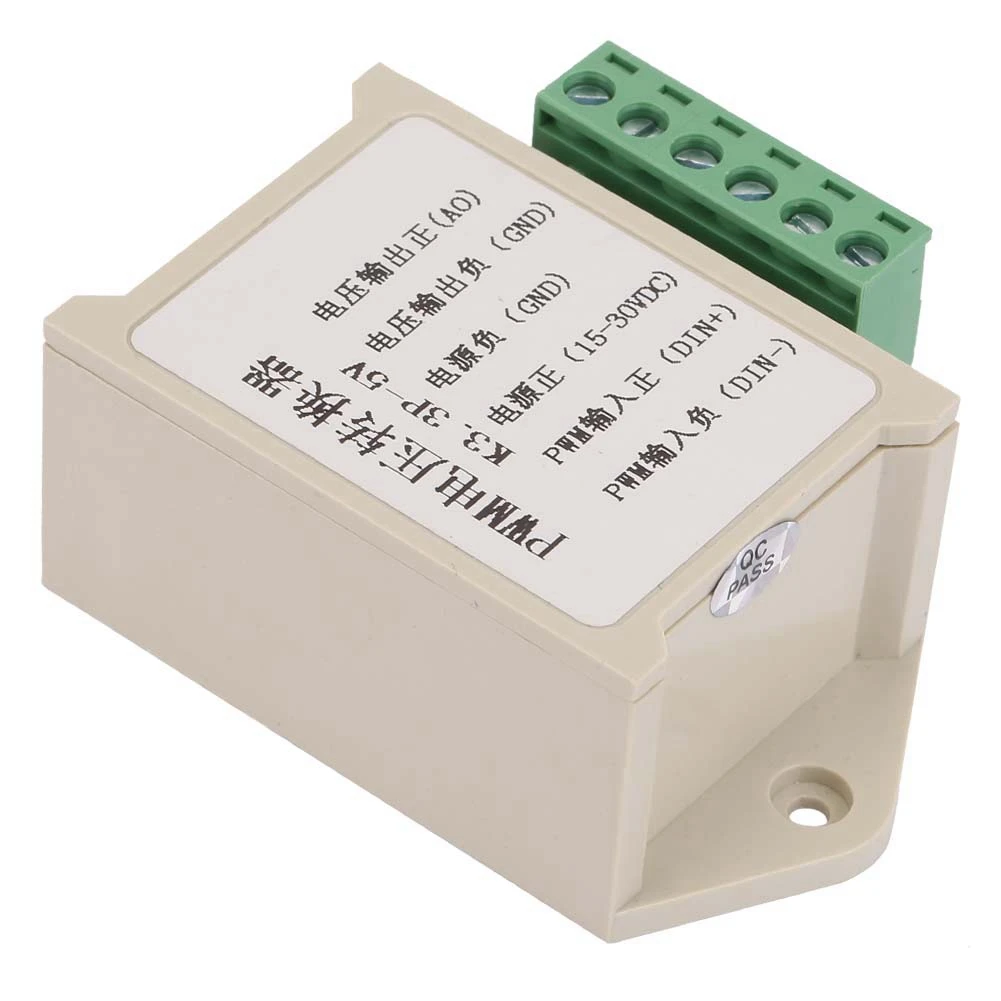

PWM преобразователь напряжения 0-5 в цифро-аналоговый PLC преобразования промышленного интерфейса

Особенности:
1. Преобразование 0-100% PWM цифрового сигнала в аналоговый сигнал.
2. Входной цифровой сигнал может быть 0-100% PWM сигнал при 3,3 В или 5 В или 24 В электрический уровень.
3. Выходной аналоговый сигнал может быть напряжением 0-10 В или напряжением 0-5 В.
4. Широко используется в PLC; Переключение интерфейса сигнала одного чипа или другой Промышленной платы управления.
5. Источник питания имеет функцию анти-реверса.

Спецификация:
Состояние на 100% абсолютно новый
Тип изделия: преобразователь напряжения
Материал: пластик + металл
Цвет: как показано на картинке
Вес: прибл. 44 г

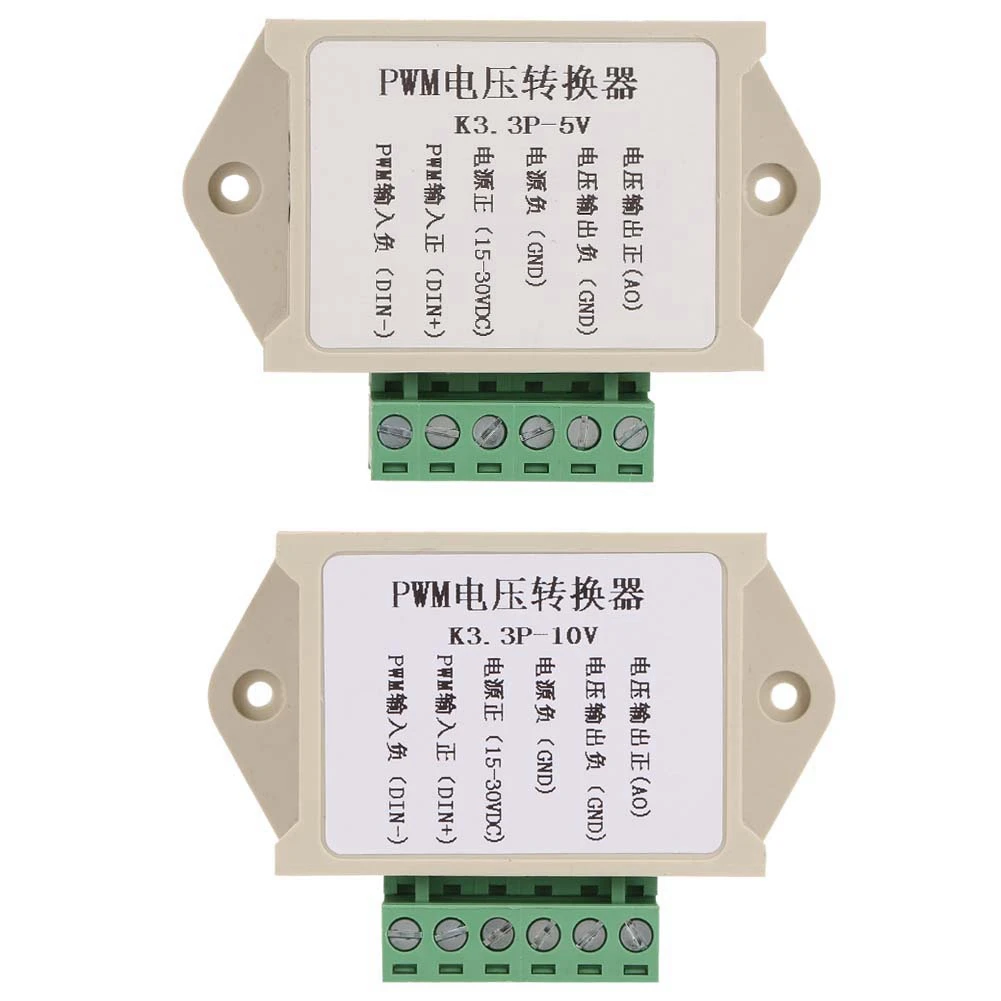

Дополнительный Тип: K3.3P-5V, K3.3P-10V
K3.3P-5V: вход 0-100% ШИМ сигнал 3,3 В электрический уровень, выход 0-5 В

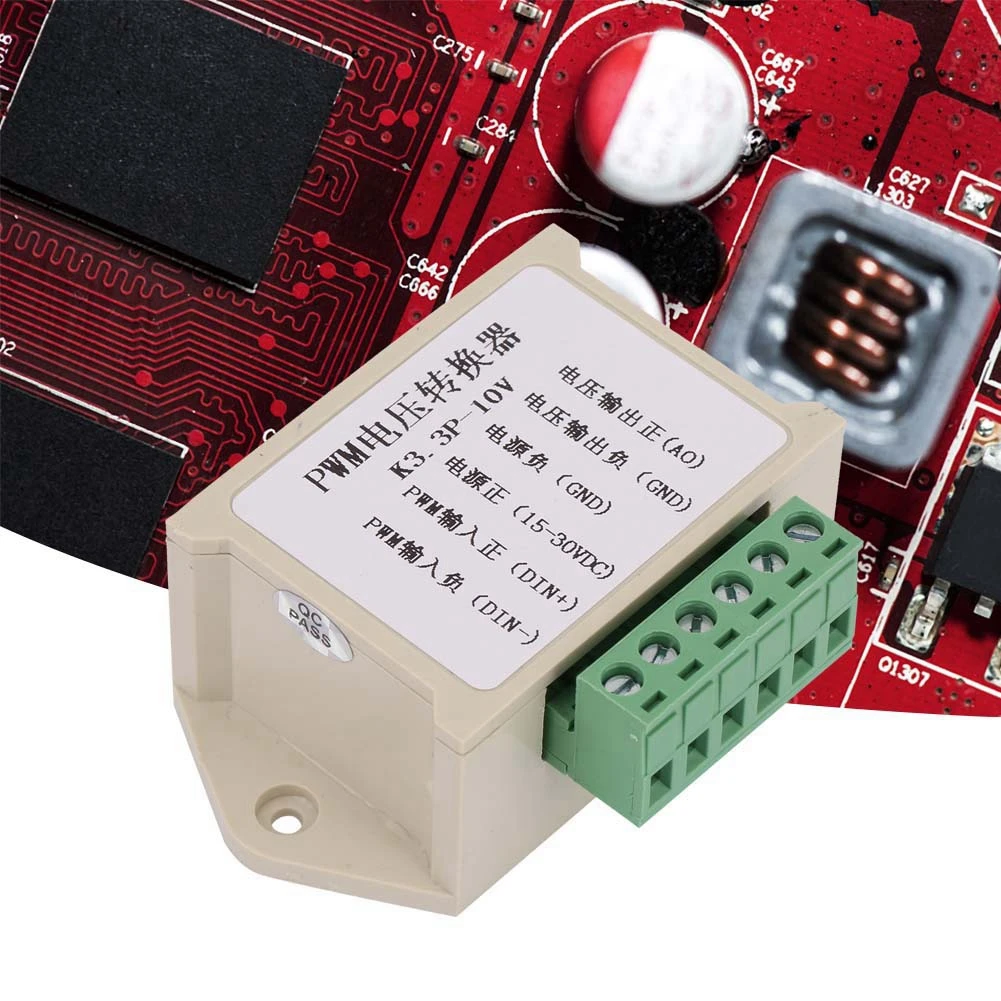

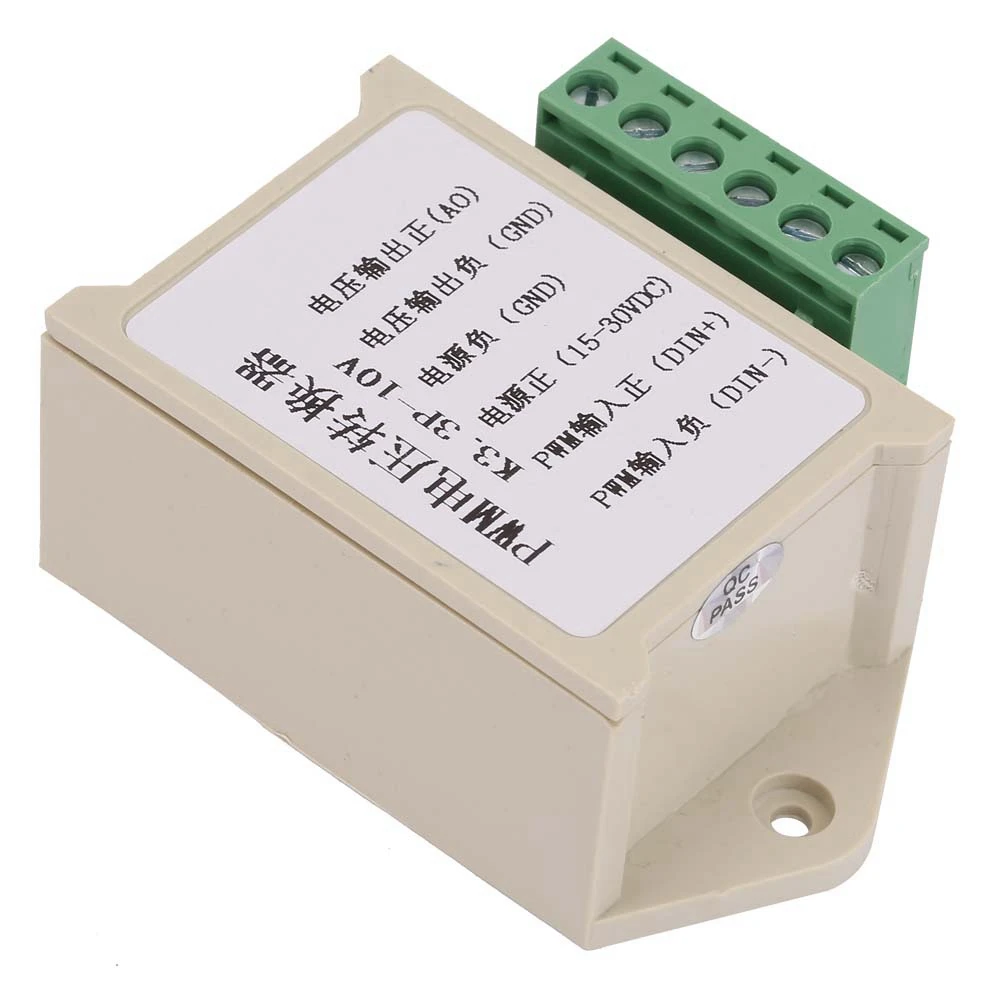

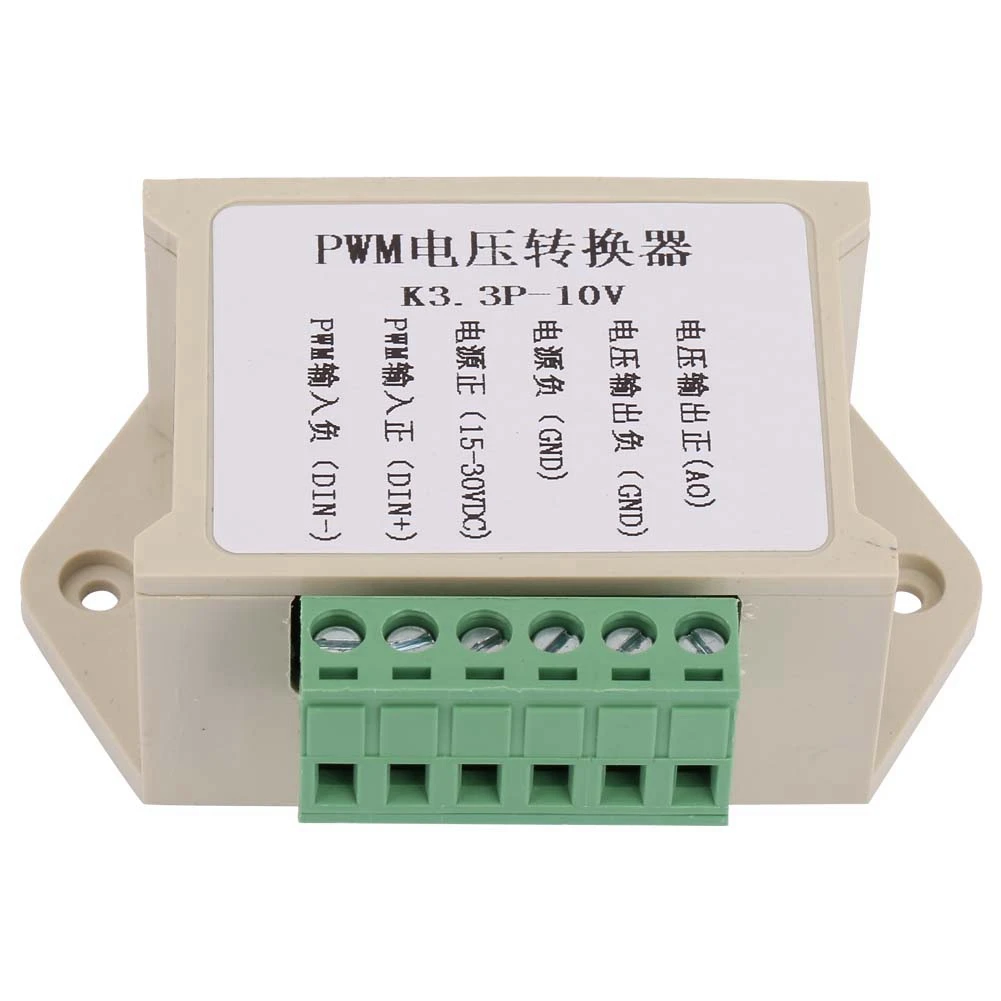

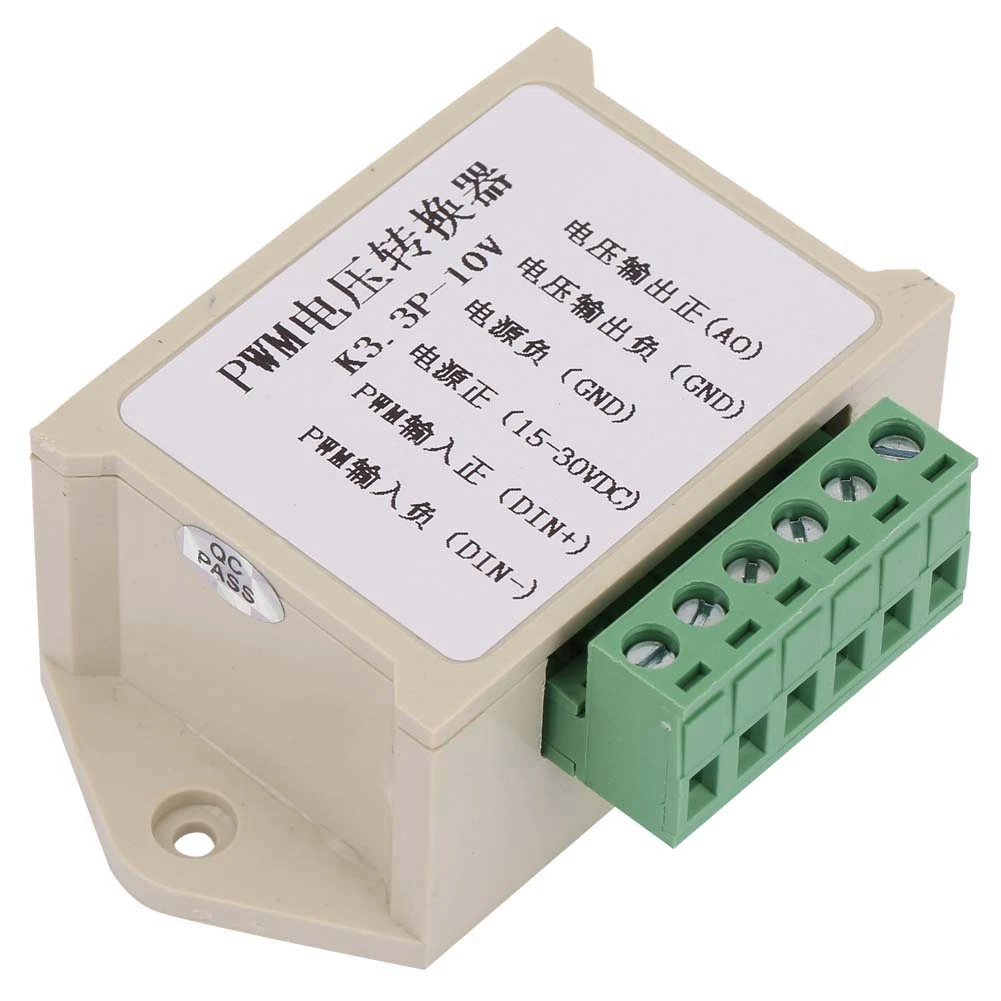

K3.3P-10V: вход 0-100% ШИМ сигнал 3,3 В электрический уровень, выход 0-10 в

Параметр:
1. Диапазон приема сигнала PWM: 100 Гц-3 кГц. Рекомендуется 1 кГц-3 кГц. PWM сигналы других частот также могут быть настроены.
2. Диапазон входного электрического уровня PWM сигнала:
Когда входное значение составляет от 4,5 В до 10 В, входной сигнал выбирается для модели электрического уровня 5 В. Этот тип сигнала электрического уровня в Основном предназначен для обычной промышленной контрольной карты (например, платы MACH3), интерфейса CPU 5 В.
Когда значение 12 В-24 В, входной сигнал выбирается для модели электрического уровня 24 В. Этот тип сигнала уровня в Основном предназначен для обычного интерфейса PLC.
3. Аналоговые Параметры выходного напряжения, Ниже показан выход 0-10 В для иллюстрации.
После включения питания, когда нет входного сигнала, выход составляет 0 В, и есть выход, когда есть вход.
Конверсионная переписка обычно устанавливается на фабрике.
Для первого включения можно сделать калибровку: найти 50% сигнал рабочего цикла к DIN-, DIN +, амплитуда соответствует выбранной модели, 3,3 В или 5 В или 24 В. Частота 1 кГц-3 кГц. Используйте мультиметр для измерения двух AO и GND. В это время Таблица отображается на 5,4 в. Настройте потенциометр на плате так, чтобы мультиметр был отображен на 5,40 в. Это откалибрует ваш импульсный сигнал и соответствие этого модуля. Разрешение этого модуля составляет 0,1 В. Мощность выходного тока составляет 10 мА. Если процент рабочего цикла является обратным к напряжению, вы можете проверить (или проверить) pin, который устанавливает Выход PWM в программном обеспечении MACH3. Шаг низкий, активный-это контрольная коробка для стопы.
4. Входной источник питания имеет диапазон напряжения 12-30 В постоянного тока (требования к источнику питания: более 100 мА). Рекомендуется, чтобы напряжение источника питания составляло 15-24 В постоянного тока.
На 12 В электрический уровень, источник питания не может быть приведен в действие 12В постоянного тока, он должен быть приведен в действие по крайней мере 15В постоянного тока.

:
1. DIN +: сигнал PWM является положительным. (для общего подключения к катоду, он подключается к PWM сигналу, для общего анодного соединения, он подключается к 5 В или 24 В сигнального терминала)
2. DIN-: вход сигнала PWM является отрицательным. (для общего подключения катода, он подключается к GND сигнального терминала, для общего анодного соединения, он подключается к сигналу PWM)
3. 12-30 в: входной мощности положительного терминала.
4. GND: мощность заземления.
5. GND: сигнал заземления. Он подключен к порту GND power ground.
6, AO: аналоговое напряжение (0-10 В или 0-5 В) выходной порт.

Комплектация:
1 * преобразователь напряжения
