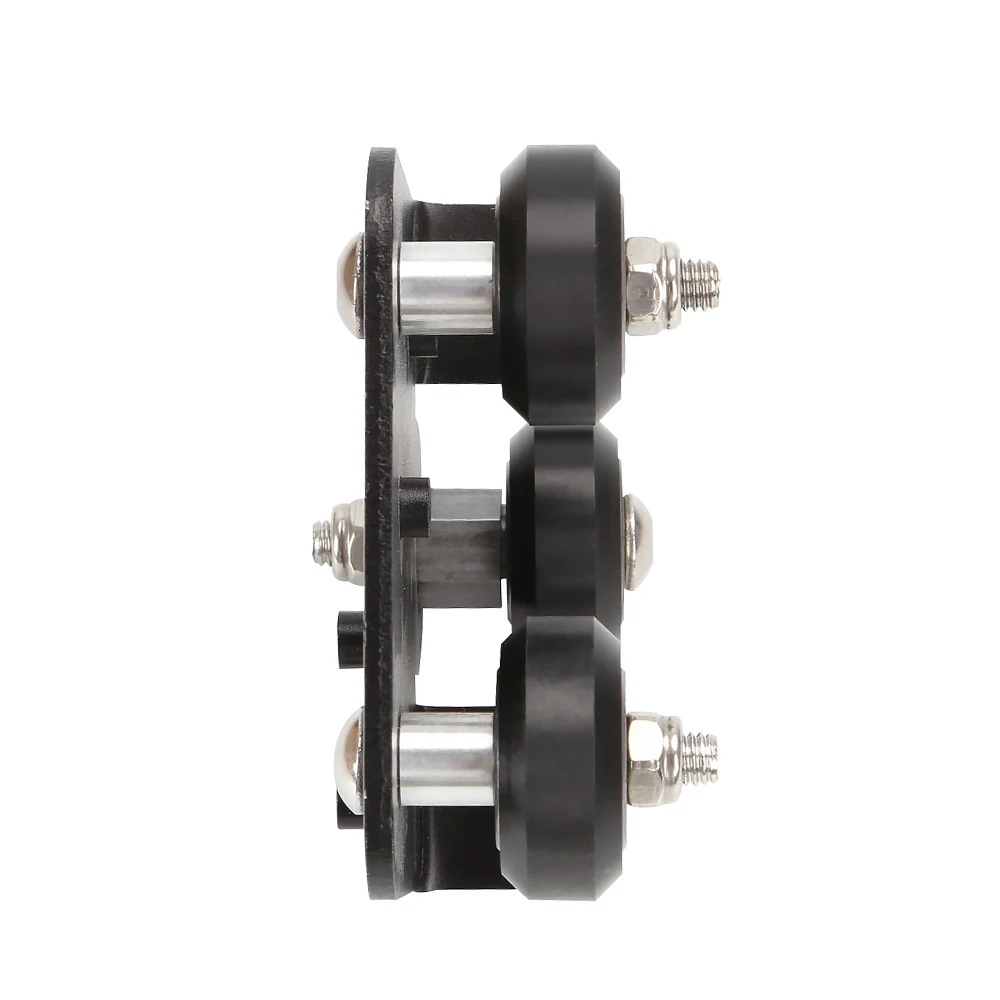

3d экструдер задняя опорная пластина с шкивом деталь для 3D принтера экструзионная
1 238,28 руб.
Новое поступление

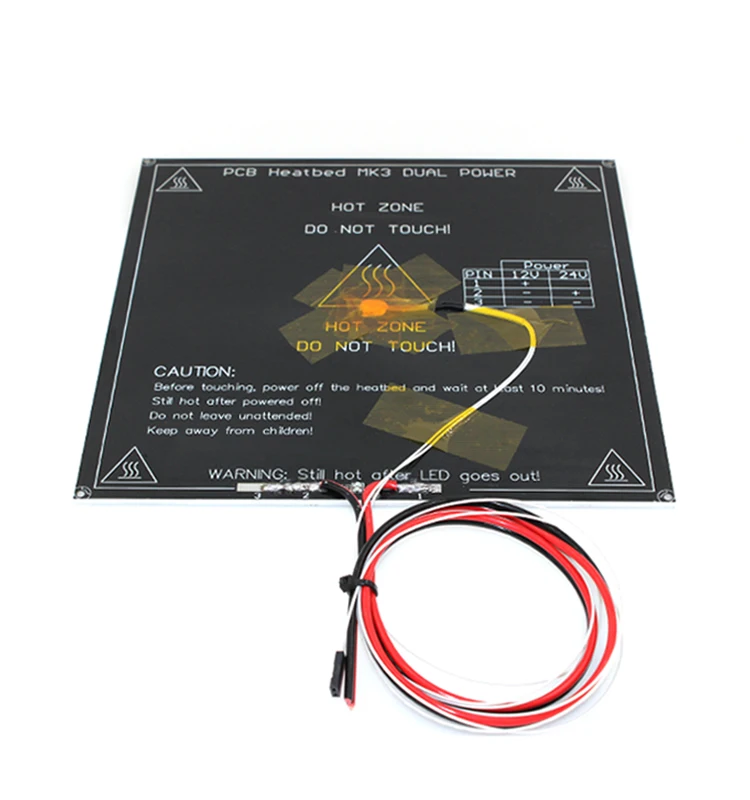

Детали для 3D принтера MK3 тепловой стол с двойным питанием подогревом + светодиод
1 106,61 руб.
SCS8UU 8 мм линейный Шарикоподшипниковый блок CNC маршрутизатор SCS6UU SCS10UU SCS12UU SCS16UU SCS20UU
136,99 - 361,51 руб.

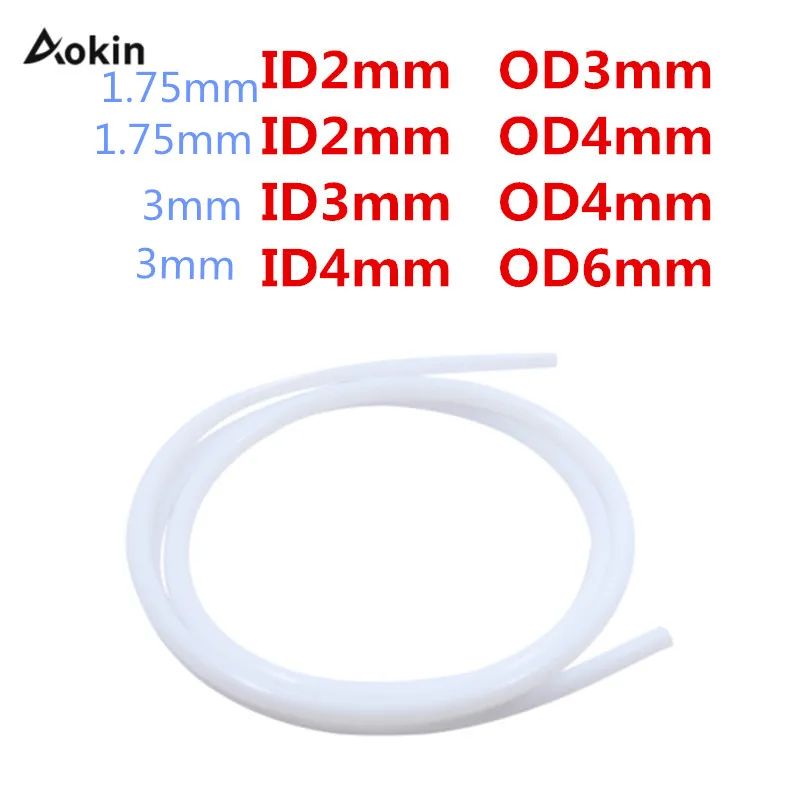

1 м фторопластовая трубка с тефлоновым покрытием трубы 3D принтеры Запчасти J head
92,85 руб.

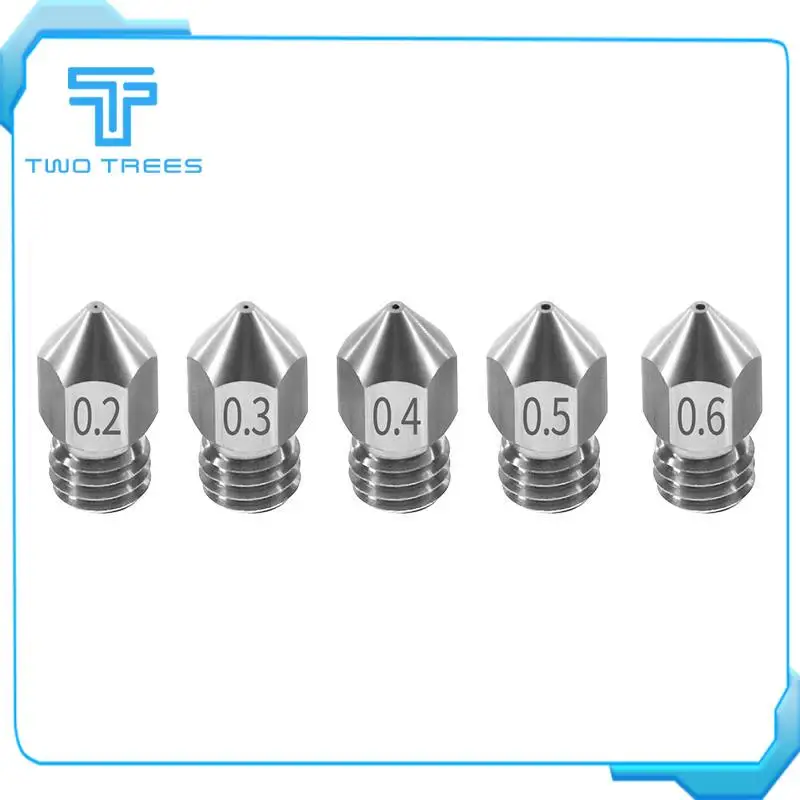

1 шт. MK8 сопла 0 2 3 4 5 6 мм M6 резьбовой Нержавеющая сталь для 75 нити CR 10 10S Ender 3D
25,12 руб.

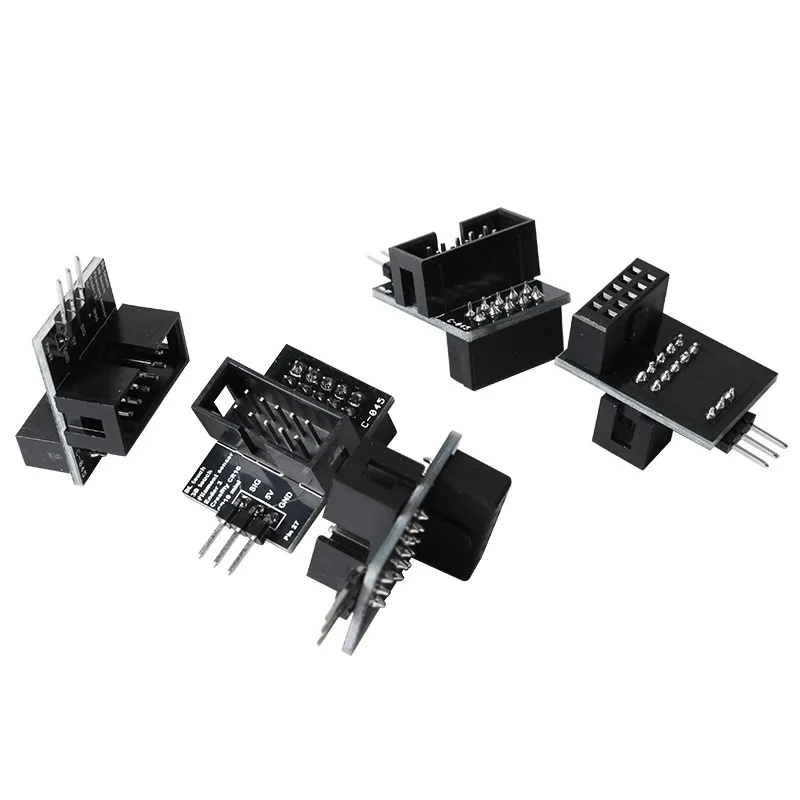

Черный Pin 27 Адаптерная плата 3D принтер аксессуары для Creality CR 10/Ender 3 JR
519,06 руб.
Фрезерный станок для деревообработки с 4 осями 500x750 мм|ox cnc|openbuilds ox cncopenbuilds |
20 823,18 - 22 868,96 руб.
10 шт. DX5 УФ заслонка для чернил Mimaki JV33 JV5 CJV150 Epson TX800 экологический сольвентный
1 666,01 руб.
Характеристики

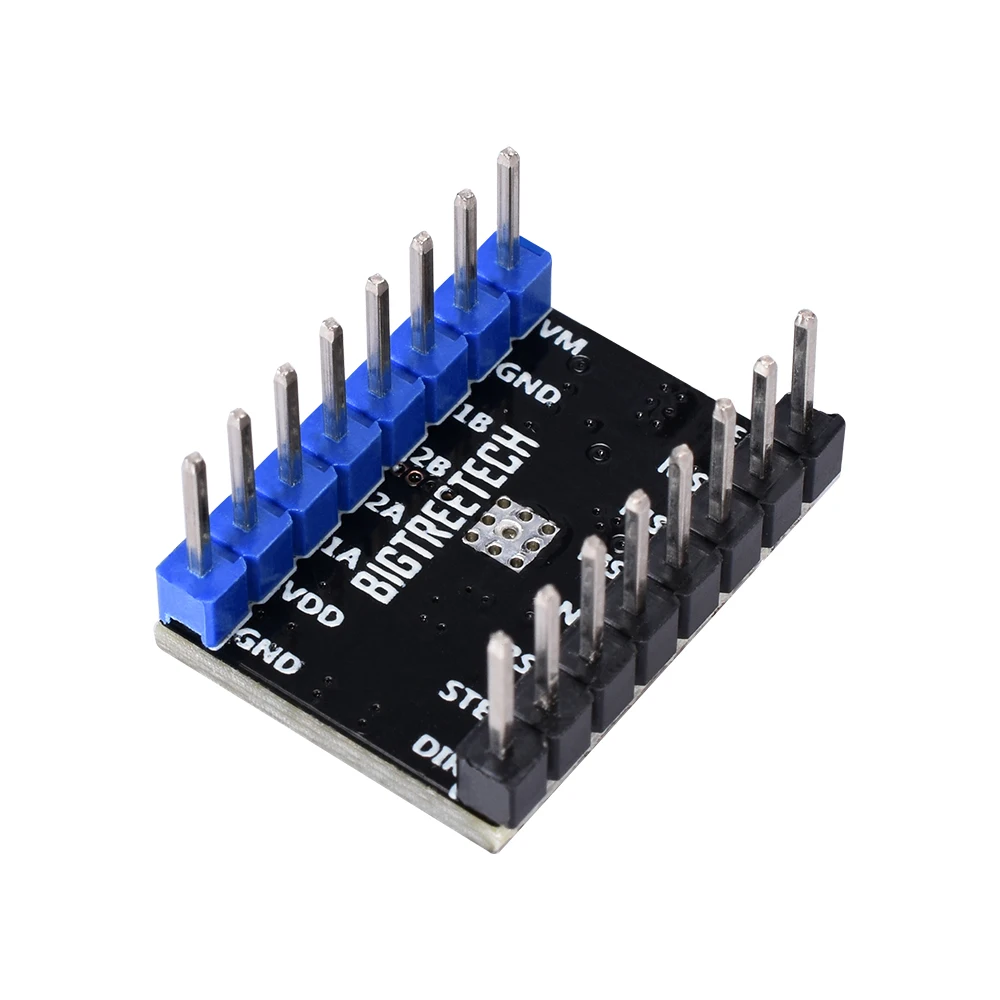

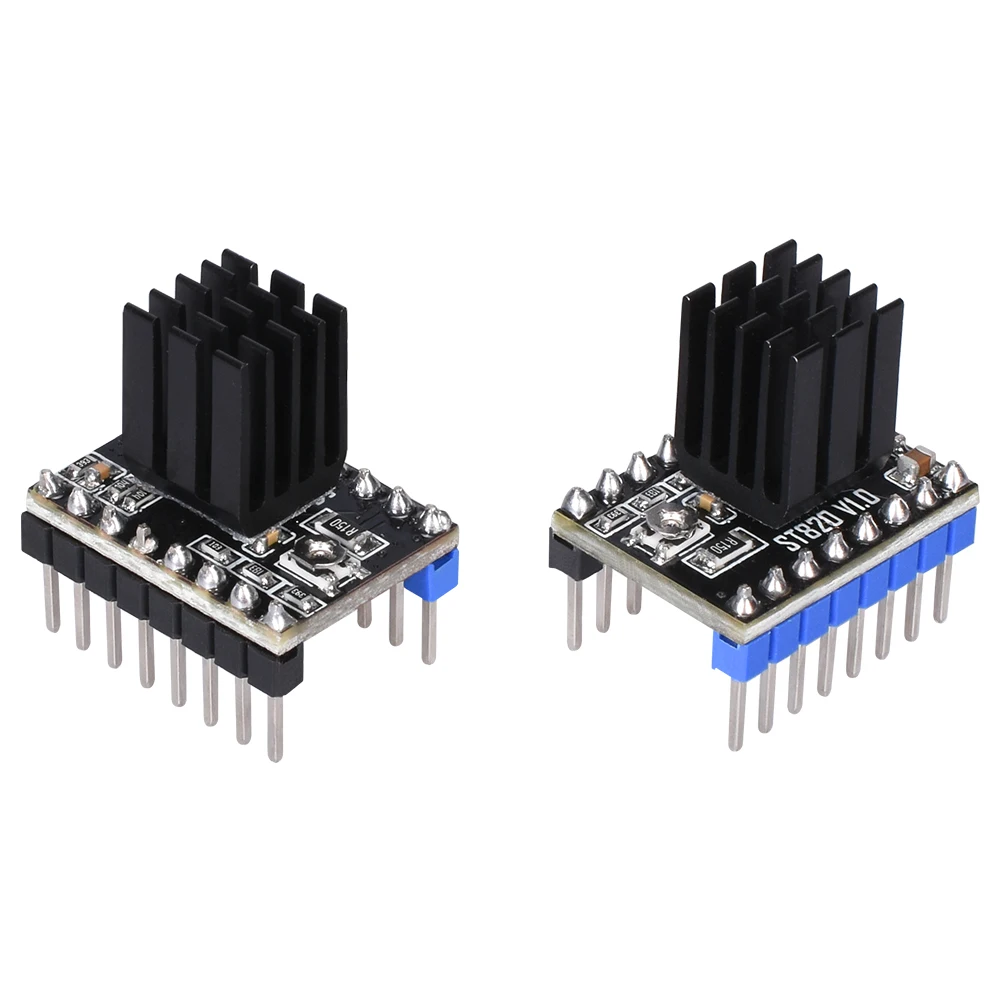

Драйвер шагового двигателя BIGTREETECH ST820 V1.0 микропошаговый комплект MKS GEN V1.4/MKS L/SKR
История изменения цены
*Текущая стоимость 345,53 - 1 195,66 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 438.20 руб. | 447.18 руб. | 442.5 руб. |
| Jan-18-2026 | 355.8 руб. | 362.38 руб. | 358.5 руб. |
| Dec-18-2025 | 431.91 руб. | 440.32 руб. | 435.5 руб. |
| Nov-18-2025 | 428.64 руб. | 437.18 руб. | 432.5 руб. |
| Oct-18-2025 | 342.79 руб. | 349.82 руб. | 345.5 руб. |
| Sep-18-2025 | 421.47 руб. | 429.96 руб. | 425 руб. |
| Aug-18-2025 | 417.70 руб. | 425.44 руб. | 421 руб. |
| Jul-18-2025 | 414.41 руб. | 422.5 руб. | 418 руб. |
Описание товара

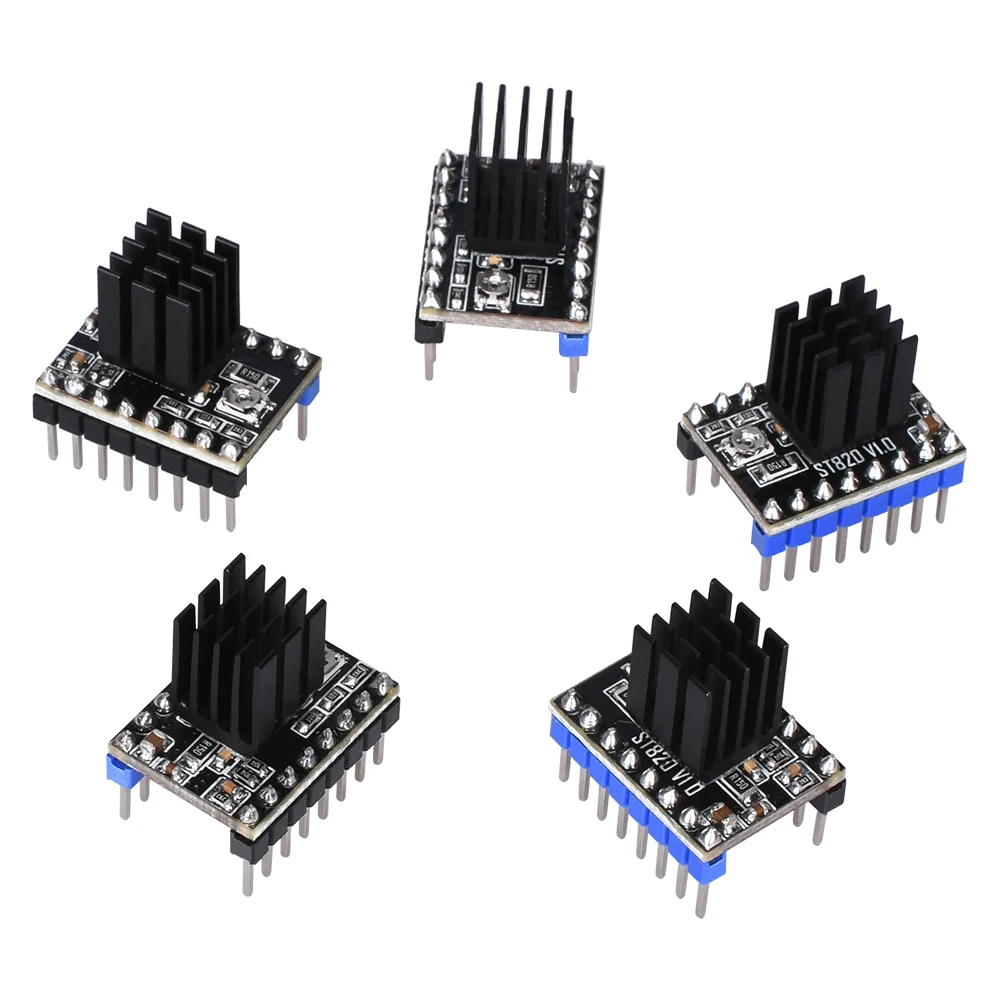

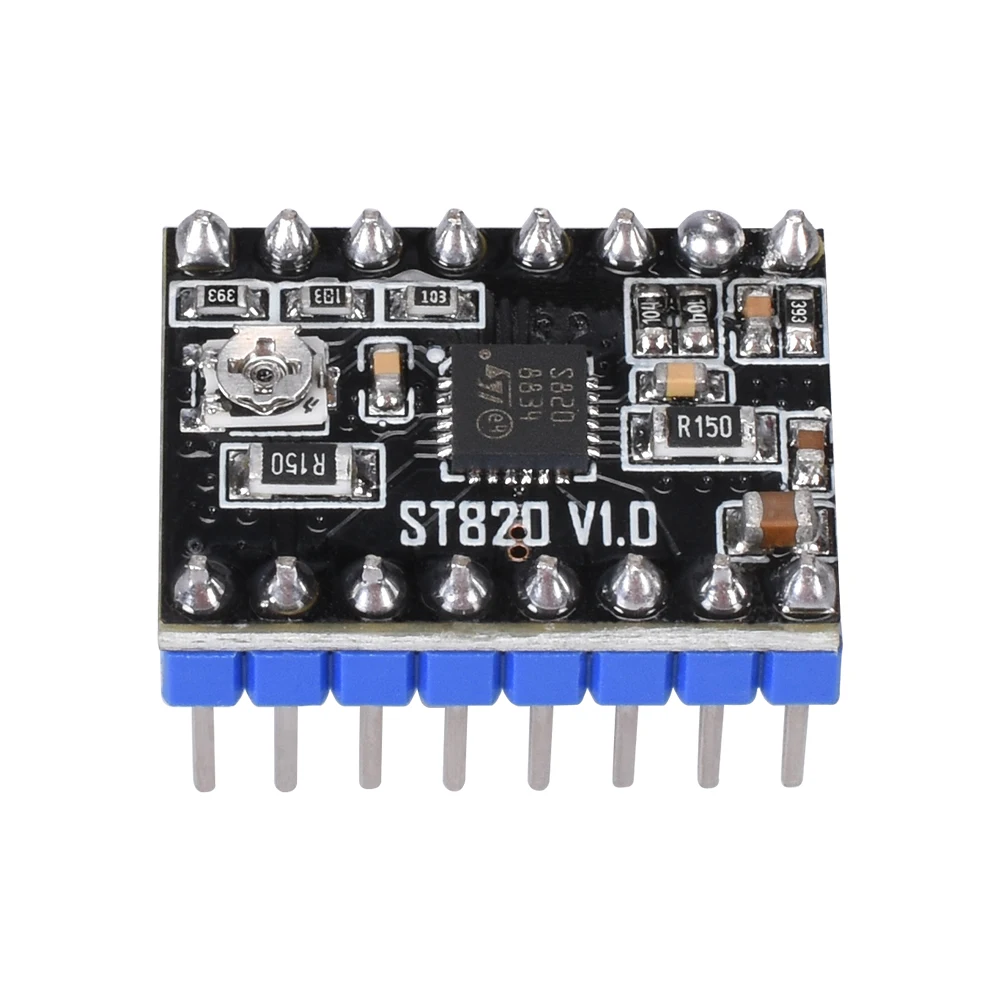

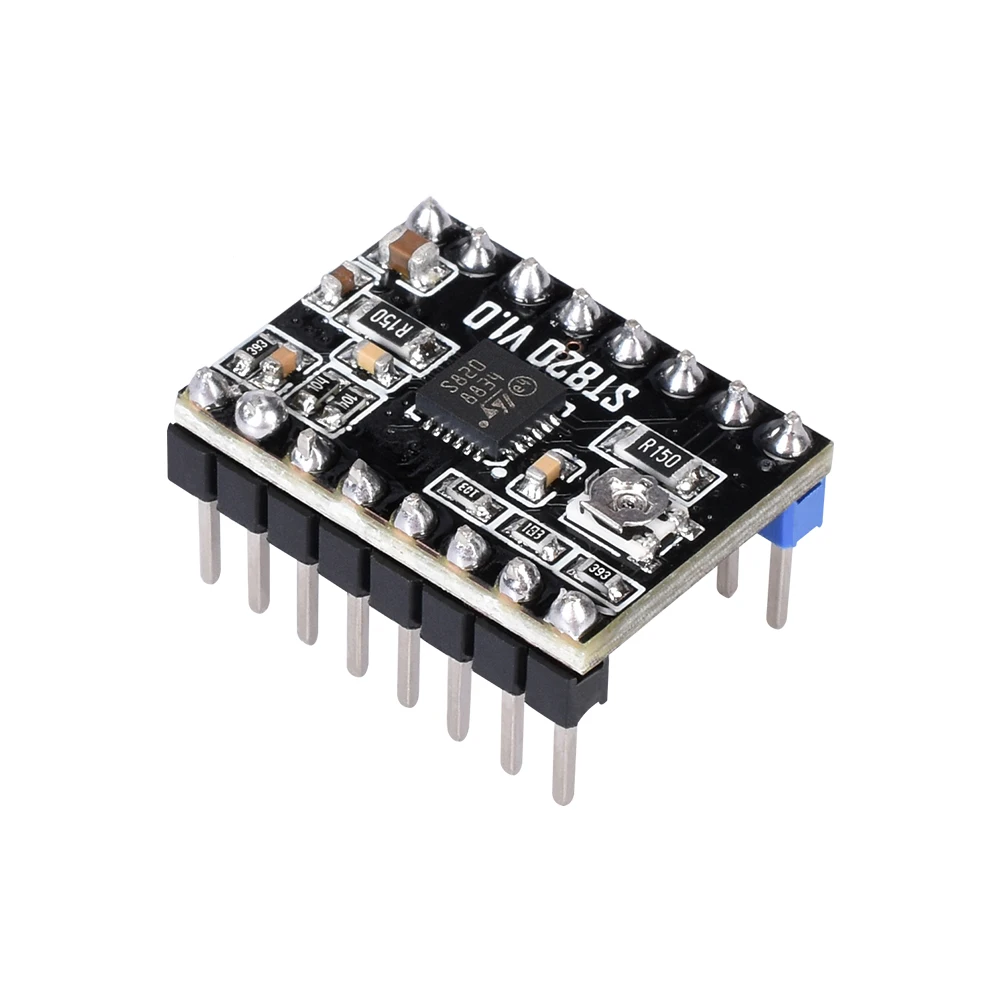

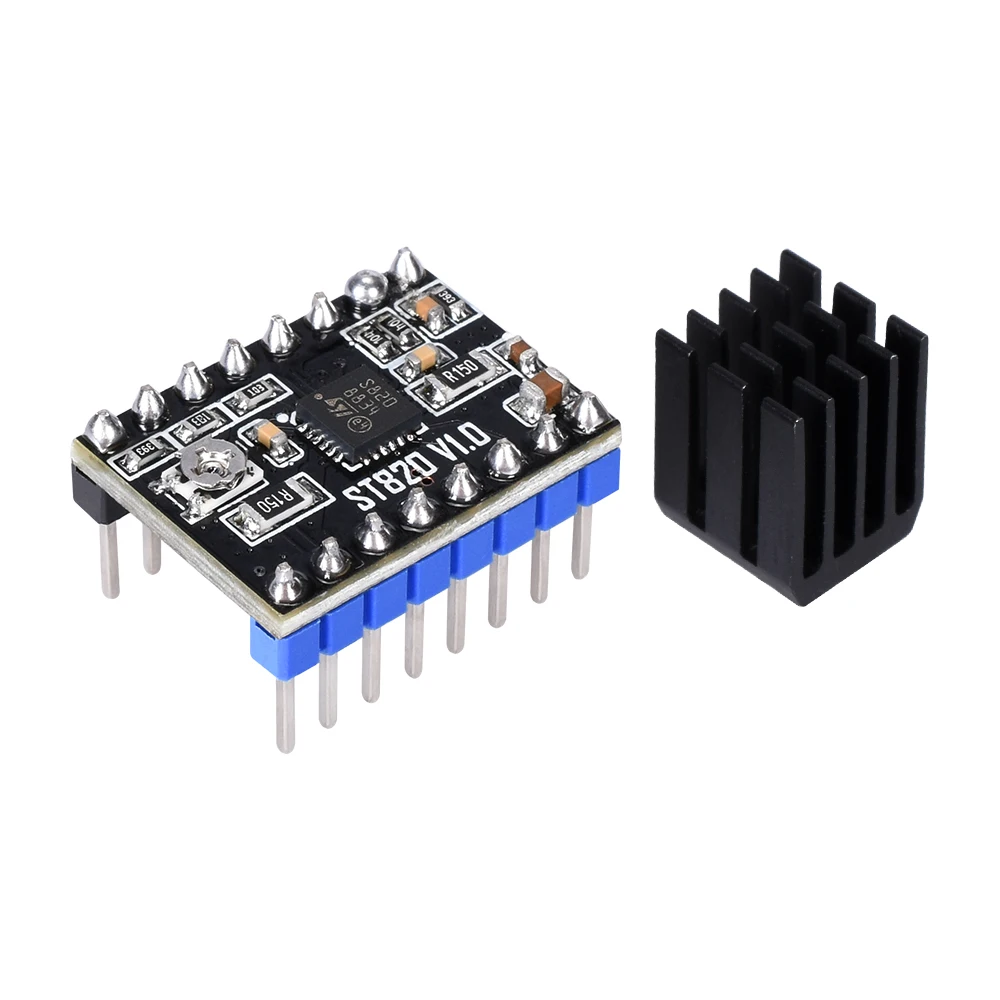

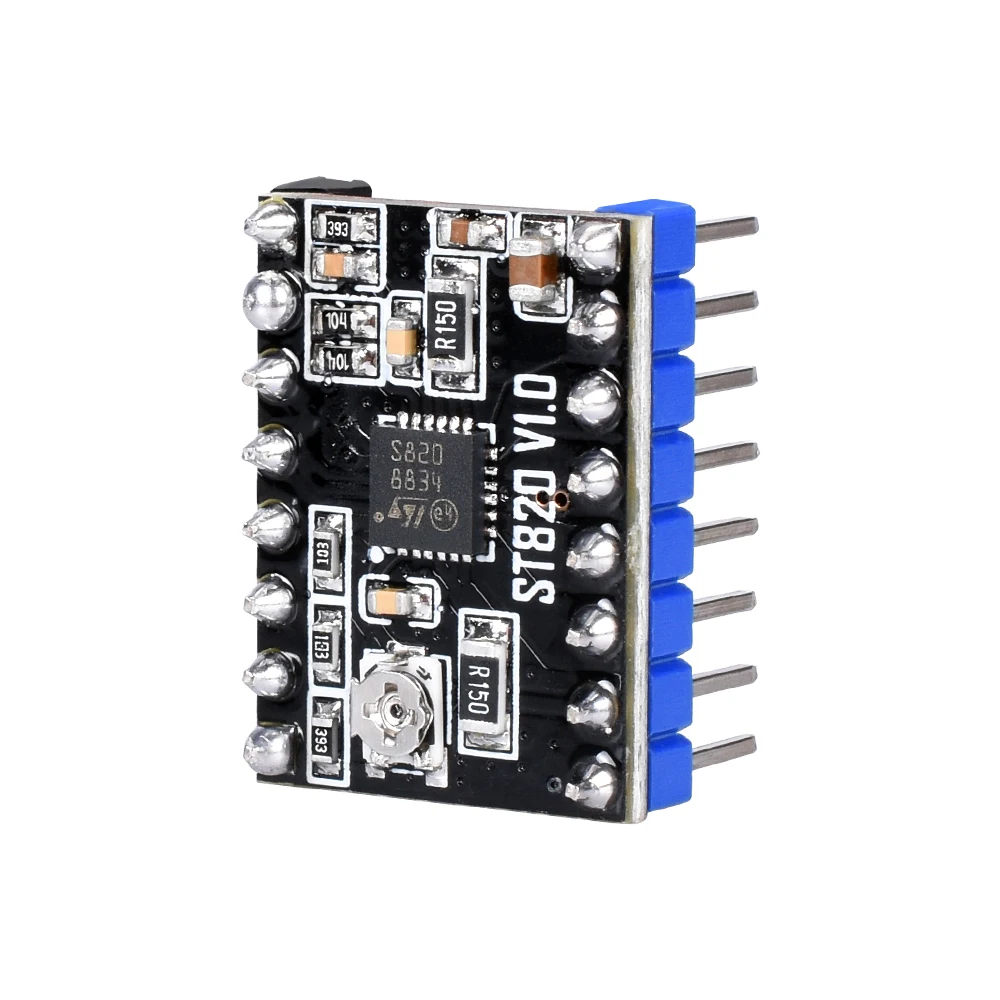

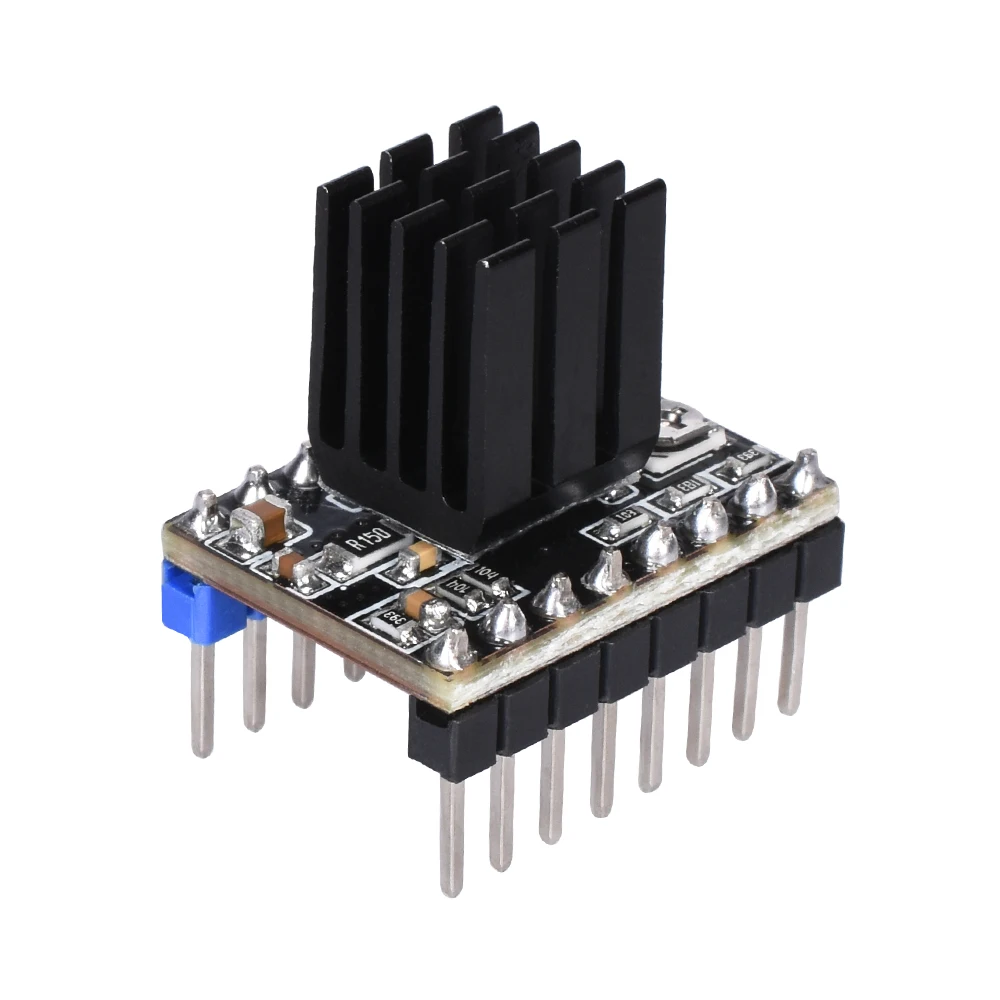

1/2/4/5 шт * ST820 Драйвер шагового двигателя с радиатор
Введение:
ST820-это интегрированный драйвер для шаговых двигателей со встроенным преобразователем для удобства эксплуатации. Продукт может работать с биполярными шаговыми двигателями в полном, половинном, 1/4, 1/8, 1/16, 1/32, 1/128 и 1/256 режимах.
Привод обеспечивает полный спектр защиты, включая защиту от перегрузки по току, защиту от перегрева и защиту от короткого замыкания. ST820-это плата драйвера шагового двигателя, которая проста в использовании на 3d-принтере. Привод имеет меньшее количество внешних устройств и не требует дополнительных компонентов, обеспечивая более простой привод шагового двигателя.

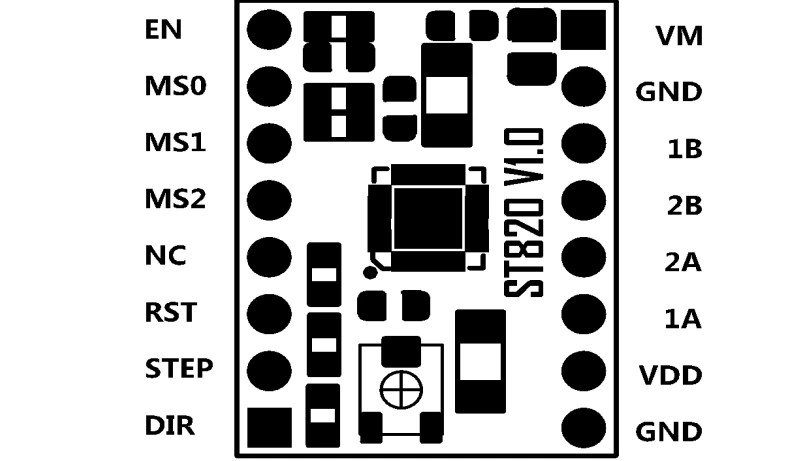

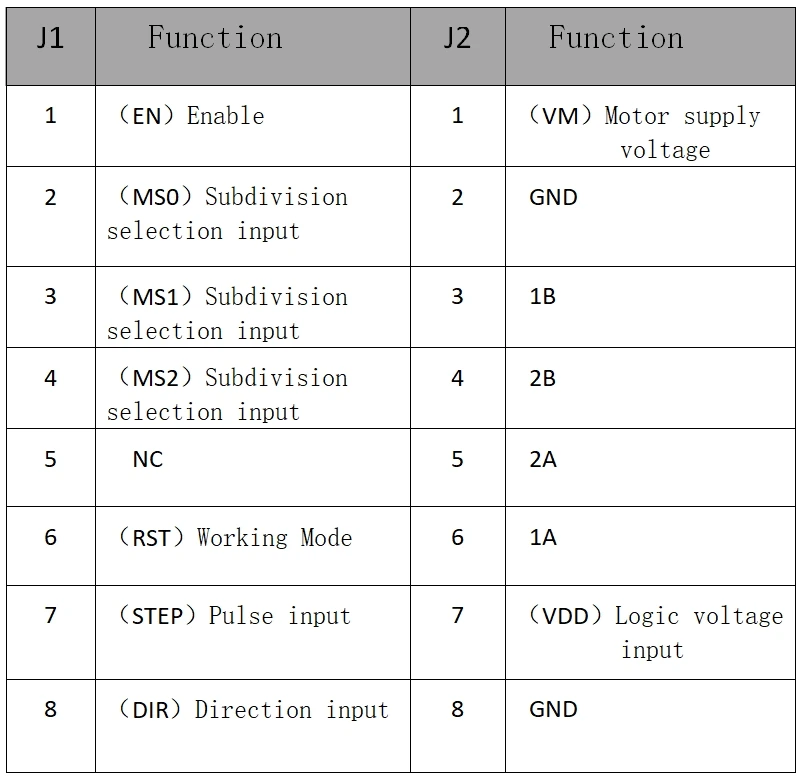

Битовая карта платы драйвера и функция pin:
Разделите и выберите Настройки:
Введите MS0, MS1, MS2 для установки значения деления диска следующим образом:
Управляющий ток:

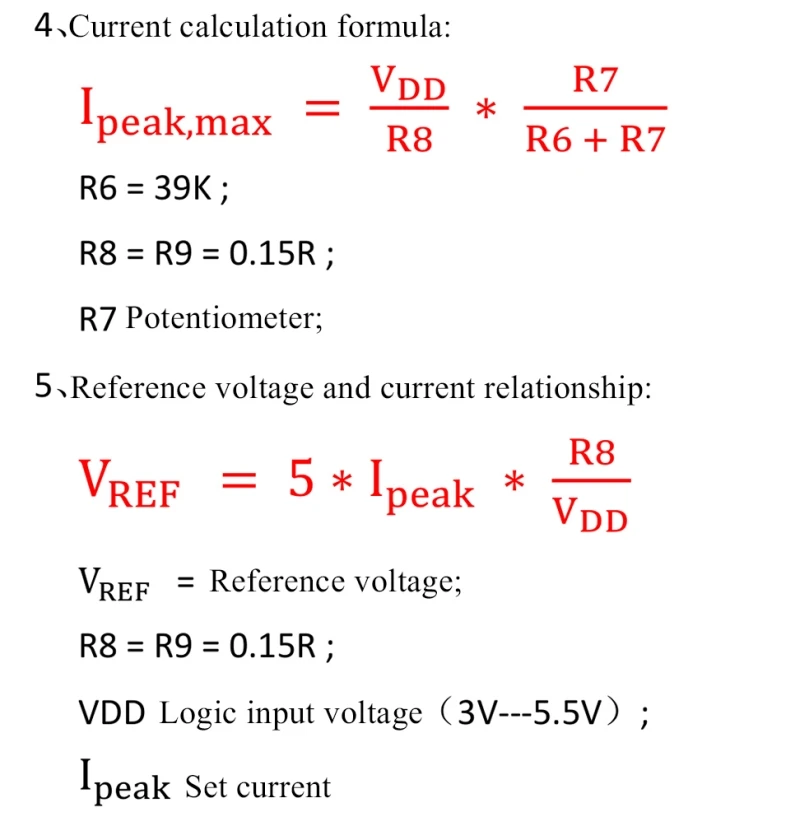

1. Потенциометр используется для регулировки параметров Регулятора Тока ST820 PWM
Проверьте напряжение и установите пиковый ток на входе фазы двигателя. Вращение по часовой стрелке

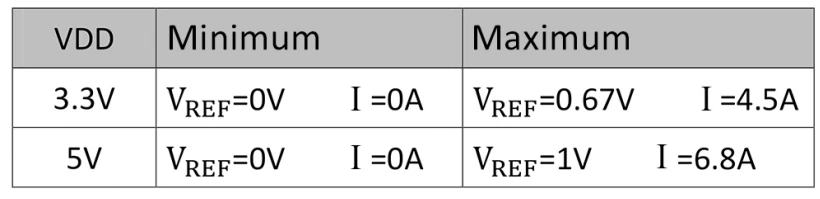

Увеличение тока, уменьшение тока при вращении против часовой стрелки. Объем зависит от VDD
Логическое напряжение питания (штырь 7 J2), как показано в следующей таблице:
2. Поскольку ШИМ контролирует ток, может появиться Минимальный ток.
3. Защита от перегрузки по току ST820 может ограничивать фактический пиковый ток.
Модификации прошивки:
Так как драйвер с 8729, A4988 и другими драйверами включен (включить)
Сигналы переключаются, поэтому необходимо заменить вышеуказанные драйверы на этот драйвер
Линия для изменения прошивки.

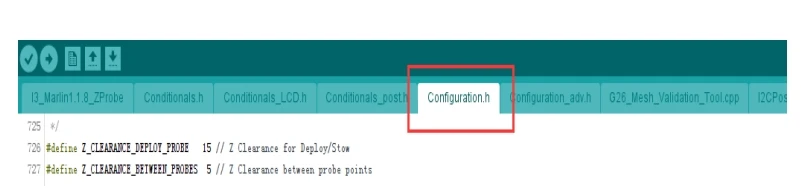

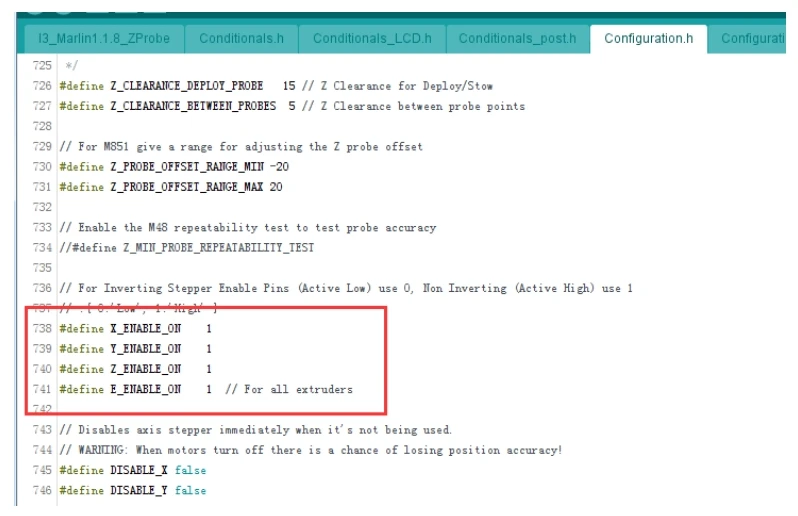

①Откройте прошивку и найдите файл «Configuration.h».
②Found в файле проекта
"# Define X_ENABLE_ON 1"
"# Define Y_ENABLE_ON 1"
"# Define Z_ENABLE_ON 1"
"# Define E_ENABLE_ON 1"
Измените следующее значение на «1».

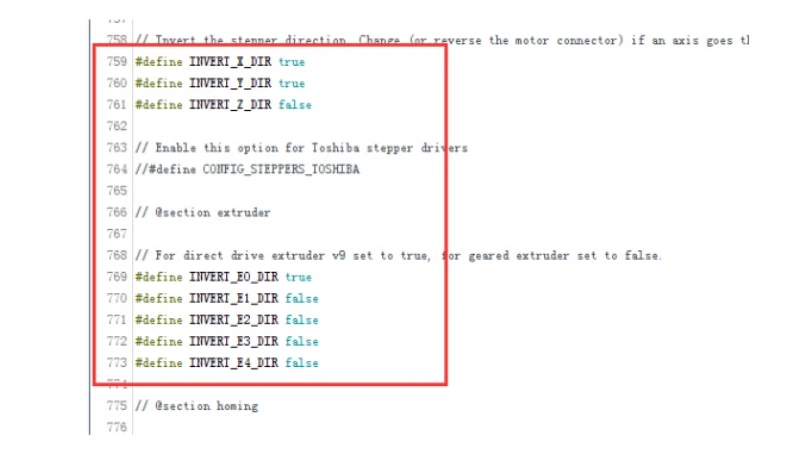

③ Когда вы используете его, если он противоположный, вам нужно изменить направление. В файле «Configuration. h»
"# Define INVERT_X_DIR true"
"# Define INVERT_Y_DIR false"
"# Define INVERT_Z_DIR false"...
Измените «true» на «false» или «false» на «true» после противоположной оси, чтобы отрегулировать направление
Примечания:
1. Управляемый сигнал включает управление с 4988, 8729
И сигнал драйвера противоположный, используйте драйвер для замены вышеуказанного драйвера
Когда, необходимо изменить прошивку включить сигнал, в противоположном направлении
Вам также необходимо изменить направление.
2. Внутренняя температура относительно высока из-за большого тепла, генерируемого во время вождения
В чехол, пожалуйста, попробуйте выбрать нижнюю часть или добавить к драйверу
Горячий вентилятор предотвращает чрезмерную температуру от сжигания диска.
3. При регулировке тока настройки потенциометра, пожалуйста, отключите двигатель, чтобы избежать горения
Езды на автомобиле.
4. Не подключайте и не отключайте двигатель в режиме реального времени, чтобы не повредить привод.
5. При установке радиатора, пожалуйста, обратите внимание на зазор между теплоотводом и штифтом
Можно связаться, предотвратить короткое замыкание привода.
