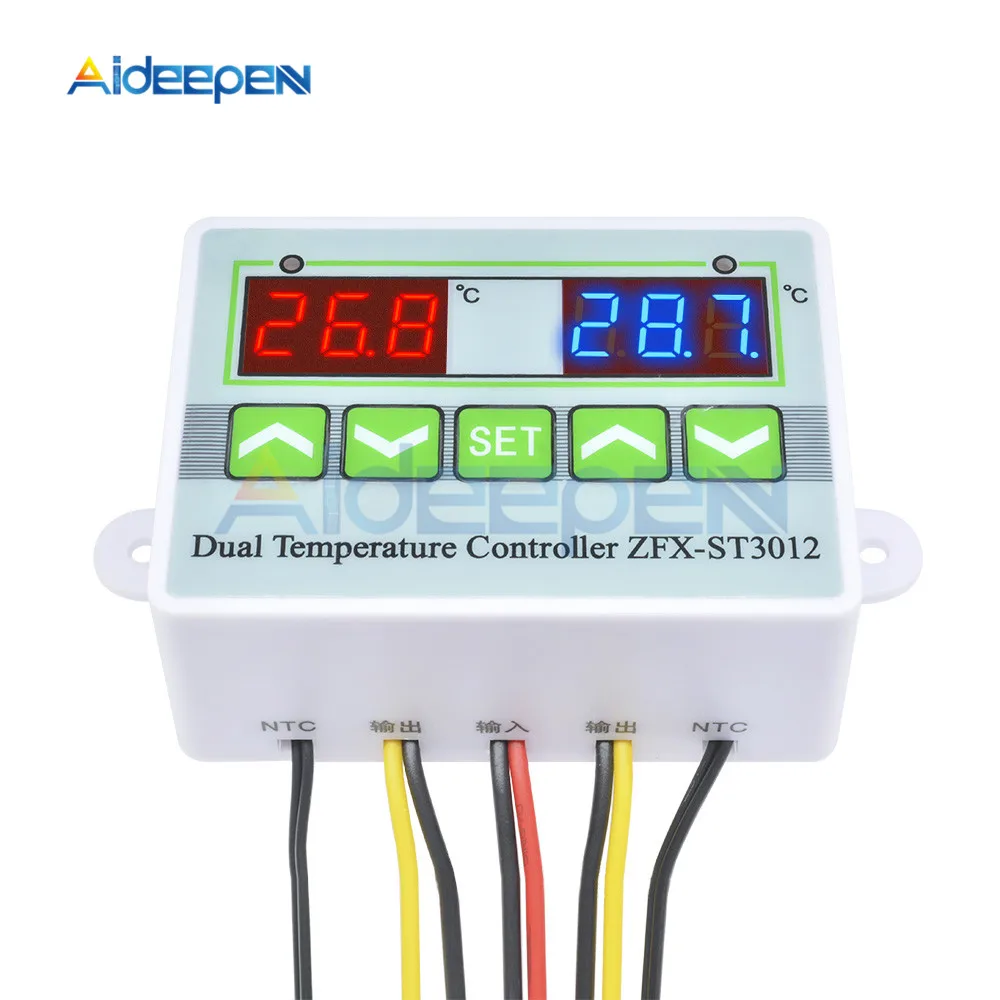

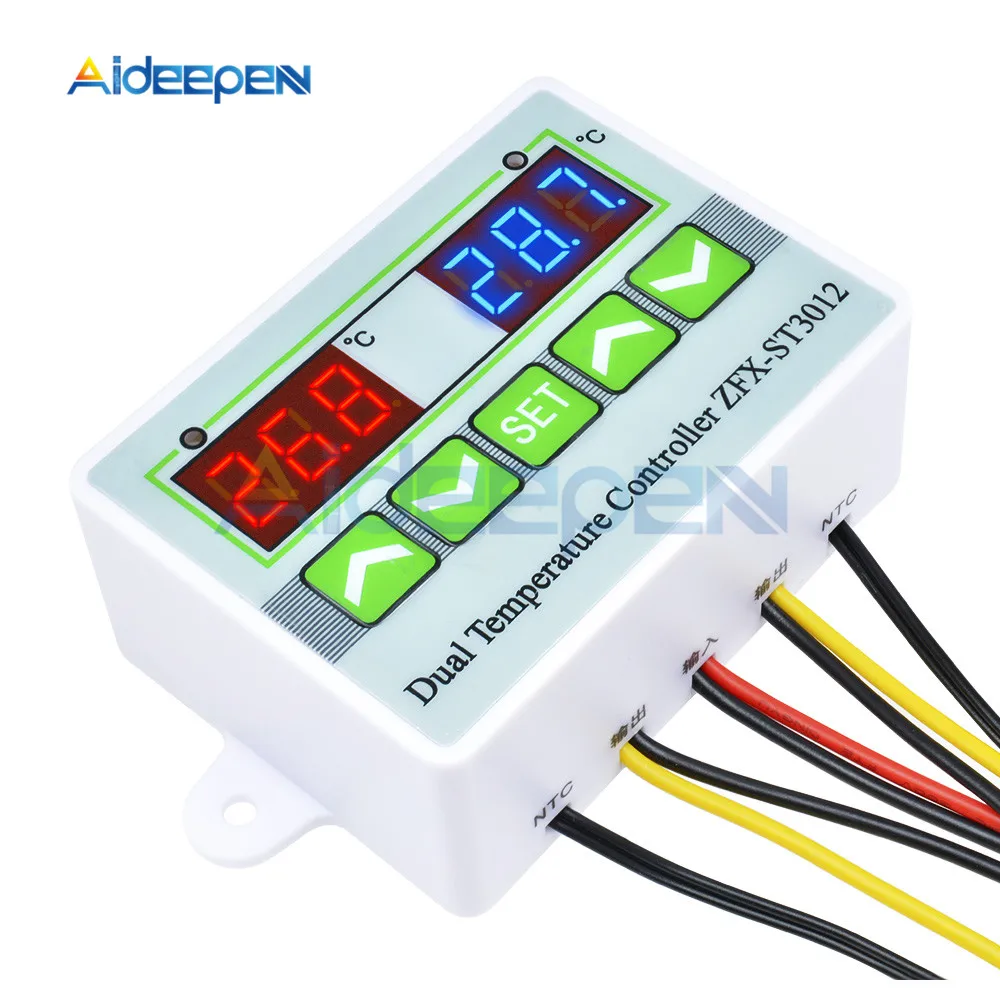

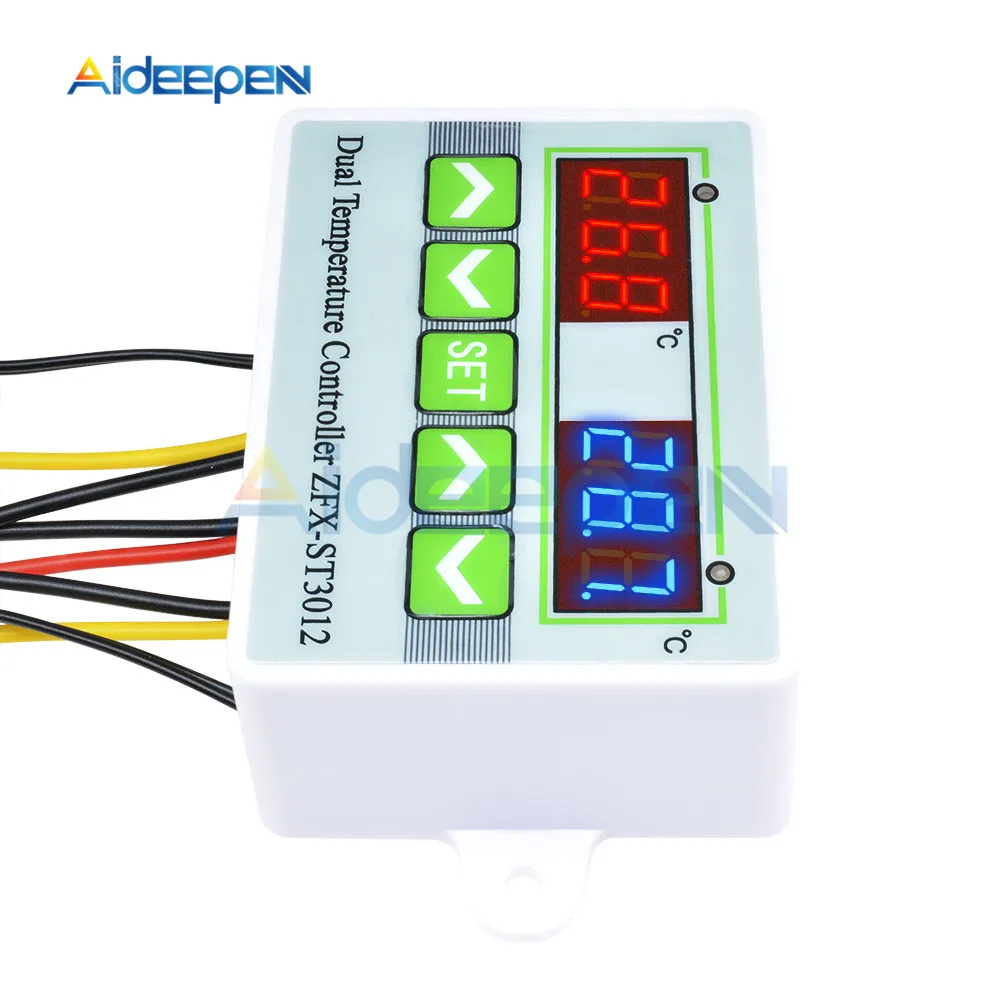

  ST3012 термостат двойной светодиодный контроллер температуры с цифровым дисплеем 12 В постоянного тока термометр с двойным NTC 10K датчиком нагрева охлаждения

Описание:

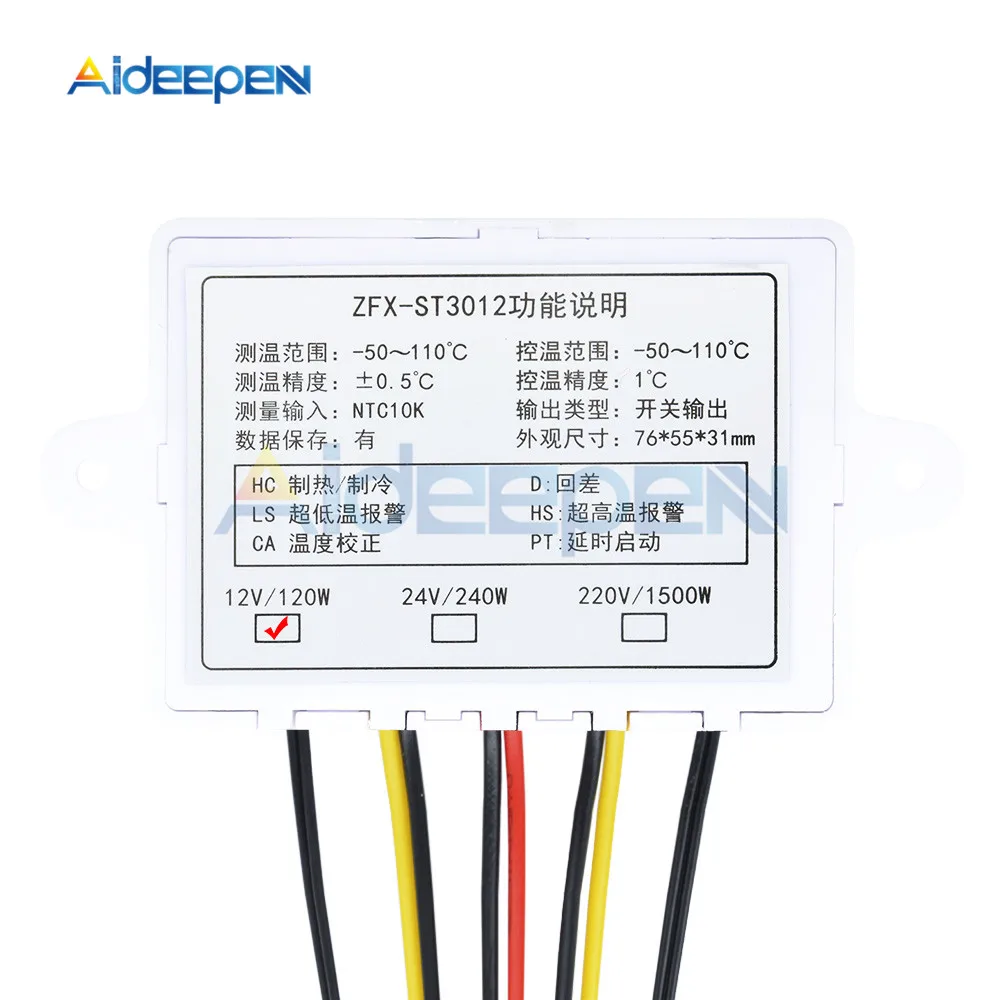

Технические параметры.

Диапазон контроля температуры:-50 ° ~ 110 °

Температура погрешность измерений: ± 0,5 °

Модель датчика: ntc(10K/3435)

Управление точность: DC12V

Рабочий ток: MAX200Ma

Ток контакта реле: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ° ~ 50 °

Температура хранения:-10 ° ~ 60 °

Меню описание размера

1. Установите температуру левого контроля

Нажмите кнопку «SET» и Зажмите левый экран. Нажмите кнопку «вверх» и «вниз» для регулировки диапазона температур, нажмите «вверх» или «вниз», чтобы сохранить выход.

1. Установите правильную температуру контроля

Нажмите дважды «установить» панель и правый экран мигает, нажмите «вверх» и «вниз» ключ доска для регулировки температуры, нажмите вправо «вверх» и «вниз» доска (любой) чтобы сохранить выход.

Запуск и остановка времени

В режиме ожидания Электрический для нажатия кнопки «SET» один раз, запуск синхронизации, попеременно экран.

Нажмите кнопку «SET», удерживая нажатой три секунды, введите в настройки параметров управления.

Нажмите ▲или ▼ клавишную панель, выберите «настроить меню». Затем нажмите SET key board еще раз, чтобы войти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board для настройки параметров, которые требуют изменения. Нажмите кнопку «SET» для выхода после настройки или выхода из системы с задержкой 6 секунд.

◆Вентилятор охлаждения. Нагрева Настройка режима n/a

Нажмите клавишу «SET» менее 3 секунд, войдите в меню, код «HC» отображается на экране, нажмите кнопку «set», чтобы отобразить режим работы. Нажмите «▲» или «▼» для настройки параметров. «C» означает режим охлаждения, «H» означает режим нагрева.

◆Return разница на мобильный телефон;

Максимальная температура была ограничена с возвратом разницы между запуском и закрытием вниз.

◆Возврат разницы настроек.

Нажмите кнопку «SET» менее 3 секунд, войдите в меню, нажмите «▲» или «▼», чтобы настроить код, пока экран не отобразится «D», нажмите «установить» клавиатуру, чтобы отобразить значение разницы в возврате. Нажмите кнопку «▲» и «▼», чтобы настроить параметры.

◆Температура функция коррекции

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура могут регулироваться в соответствии с функцией коррекции температуры. Температура После коррекции = температура перед коррекцией + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Температура коррекции настройки.

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «CA», нажмите «SET» на дисплее клавиатуры значение коррекции температуры, нажмите кнопку «▲» и «▼», чтобы снова настроить параметры.

◆Защитная функция задержки:

Нажмите кнопку «SET» на клавиатуре менее 3 минут. Войдите в меню. Нажмите «▲» или «keyboard» клавиатуру, чтобы настроить код до тех пор, пока экран не отобразится «PT», нажмите «SET» клавиатуру, отображаемую настройку защиты задержки, нажмите кнопку «▲» и «▼», чтобы настроить параметры.

◆Ультра-Температурная сигнализация

Если измерение температуры ≥контроль температуры + AH реле сигнализации приведено в действие, регулятор температуры тревожный, дисплей  Экран с переменным отображением «H» и текущей температуры. Затем нажмите любую клавиатуру, чтобы остановить тревогу и выключить сигнал тревоги

◆Настройка сверхтемпературной сигнализации

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню дисплея, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «HS». Нажмите кнопку «установить», на клавиатуре отображается установленное значение ультра-температуры, нажмите кнопку «▲» или «▼», чтобы снова настроить параметры, настройте «HS как «0», вы можете выключить функцию будильника.

◆Холодильник сверхнизкой температуры Функция сигнализации

Измерение температуры <Контроль температуры-LS Аварийное реле приведено в действие,

Регулятор температуры оповещения. Экран дисплея с переменным отображением «L» и текущей температурой, нажмите любую клавиатуру и выключите релейный выход.

◆Холодильник сверхнизкой температуры сигнализации

Нажмите «установить» клавиатуру менее 3 секунд, войдите в меню, нажмите «▲» или «▼» клавиатуру, чтобы настроить код, пока экран не отобразится «LS», нажмите кнопку «SET», на клавиатуре отображается установленное значение сверхвысокой температуры, нажмите кнопку «▲» или «▼», чтобы снова настроить параметры, Настройте «LS» как «0», вы можете отключить функцию будильника.

Статус индикатора светильник в представлении.

Зеленый цвет означает рабочий индикатор светильник, зеленый светильник длинный яркий означает, что состояние охлаждения или нагрева. Красный светильник-щелчок означает задержку запуска, и он имеет функцию настройки. Красный светильник-длинное яркое средство в состоянии настройки.

Нажмите «SET» 3 секунды, Войдите в систему высокого рейтинга настройки меню. Во время настройки нажмите кнопку «▲» или «▼», чтобы выбрать меню, которое необходимо настроить. Затем нажмите «установить» клавиатуру еще раз введите в состояние связанных параметров контроллера, нажмите «▲» или «▼» клавиатуру, чтобы настроить параметры контроллера, которые нужно изменить, извлекается нажатием «SET» Клавиатура после регулировки. Контроллер температуры перезапускается автоматически.

Помехи Дисплей:

 Когда датчик отключен, экран отображает "LLL"

При обнаружении датчика температуры ниже диапазона измерения, экран отображения EEE"

Когда датчик обнаруживает температуру выше, чем диапазон измерения, экран отображает "HHH"

Внимание!:

◆ Подключите к правильному рабочему напряжению, машина регулярно работает в диапазоне ± 10% стандартного входного напряжения

◆Подключите к нагрузке питания меньше, чем Максимальная контрольная мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключение к правильному источнику питания, нагрузке, датчику, температурному контроллеру будет повреждено после подключения к неправильному проводу.
