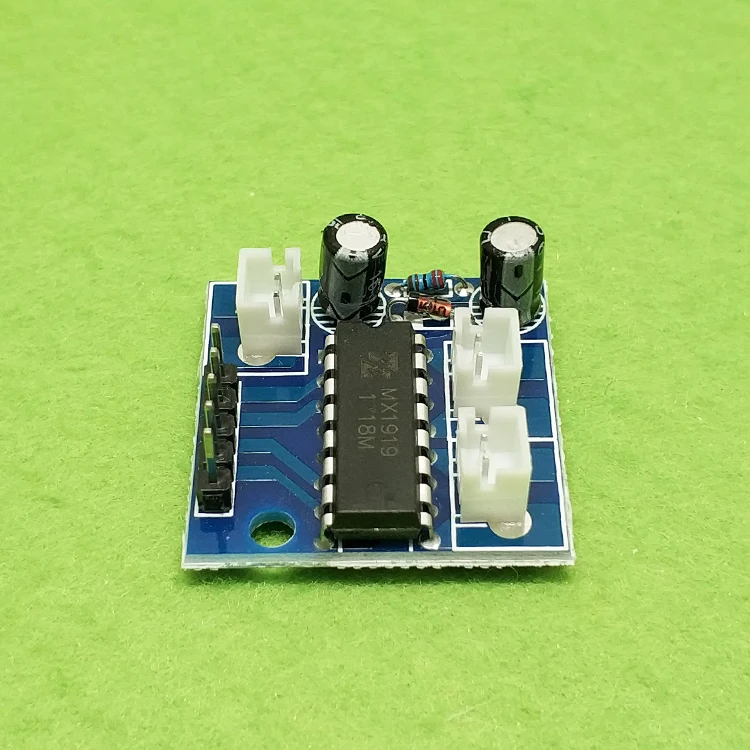

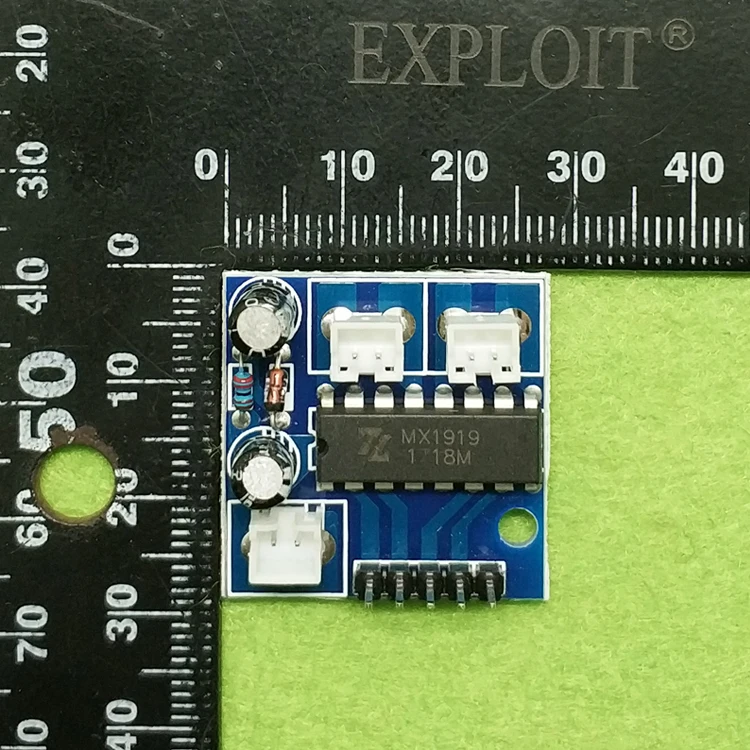

2.5A двухканальный DC драйвер шагового двигателя мини Модуль H мост ШИМ контроль

2.5A двухканальный DC драйвер шагового двигателя мини Модуль H мост ШИМ контроль

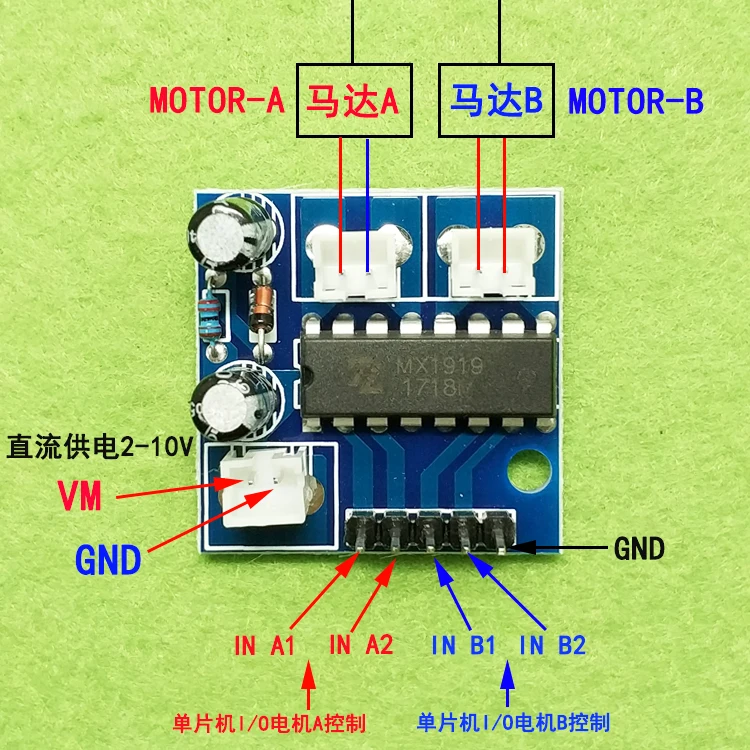

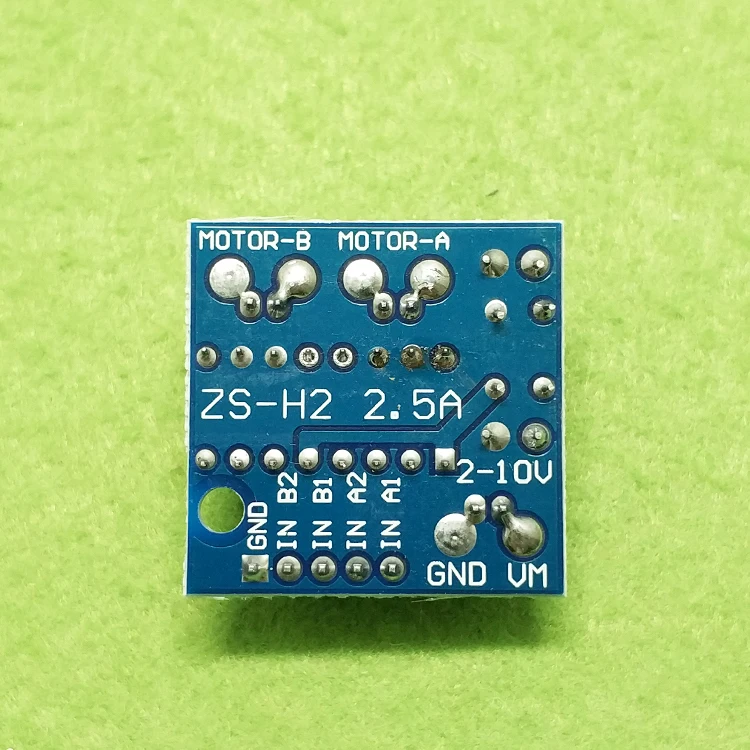

Таблица логики управления сигналом: В A1 = 1/ШИМ В A2 = 0 двигатель вперед/скорость В A1 = 0 В A2 = 1/ШИМ мотор обратный/скорость В A1 = 1 в A2 = 1 Моторный тормоз В режиме ожидания низкой мощности A1 = 0 В A2 = 0 B канал управления логическим сигналом правды Таблица: В В1 = 1/ШИМ В В2 = 0 двигатель вперед/скорость В В1 = 0 В В2 = 1/ШИМ мотор Реверс/скорость В В1 = 1 В В2 = 1 Моторный тормоз В режиме ожидания низкого заряда B1 = 0 В B2 = 0 Примечание: 1 представляет собой высокий уровень 0 представляет собой низкий уровень PWM рабочий цикл регулирует рабочий цикл для изменения скорости В A1 в A2 MOTOR-A управления и в B1 в B2 MOTOR-B управления INx подключен к микроконтроллеру IO или другому источнику сигнала, мВ подключен к источнику питания постоянного тока положительного GND к источнику питания постоянного тока отрицательного терминала, MOTOR-A и MOTOR-B Модуль параметры спецификации: Название продукта: 2А Двойной H Мост DC щетка мотор драйвер Модель: ZS-H2 Количество выходных каналов: 2 Рабочее напряжение: 2-10 в Одиночный непрерывный ток: 2.5A Двойной непрерывный ток: 2 Двойной пиковый ток: 3A Двойной номинальная выходная ссылка мощность: (6,5 V источник питания) 13 Вт (10 V источник питания) 18 Вт Контроль напряжения сигнала: 1,8-5 V Каждый контрольный ток сигнала: 2-5 мА Поддержка PWM Частотный диапазон: 500 Гц-30 K (идеально) Поддержка PWM рабочий цикл диапазон: 0-100% Рабочая температура:-20 °C-85 °C Размеры: 28*28*11 Вес: 9,5 г Меры предосторожности: 1. Положительные и отрицательные полюсы источника питания вызовут постоянное повреждение чипа (даже если это 2 секунды) 2. Выход короткое замыкание на землю или короткое замыкание на выходе, и чип термически защищен. Однако, если максимальное напряжение близко к или превышает 10 в, а пиковый ток значительно превышает 2,5a, чип выгорит. Так что Избегайте коротких замыканий как можно больше) 3. Для первого тестирования проводки, пожалуйста, используйте небольшой ток и тест низкого напряжения. После ОК, передавайте высокий ток и высокое напряжение. Потому что это модуль голой платы, обратите внимание на проводку изоляции провода. Сильное напряжение не позволяет прикоснуться к частям платы. 4. при переключении между положительным и отрицательным, лучше оставить время буфера для контроля программного обеспечения, чтобы избежать воздействия мощной обратной электродвижущей силы на внутреннюю трубу MOS и уменьшить риск повреждения. 5. Не подключайте двигатель, который, очевидно, несовместим с напряжением и током модуля привода или расстояние очень далеко, чтобы избежать необъяснимых «незагрязненных» повреждений.
