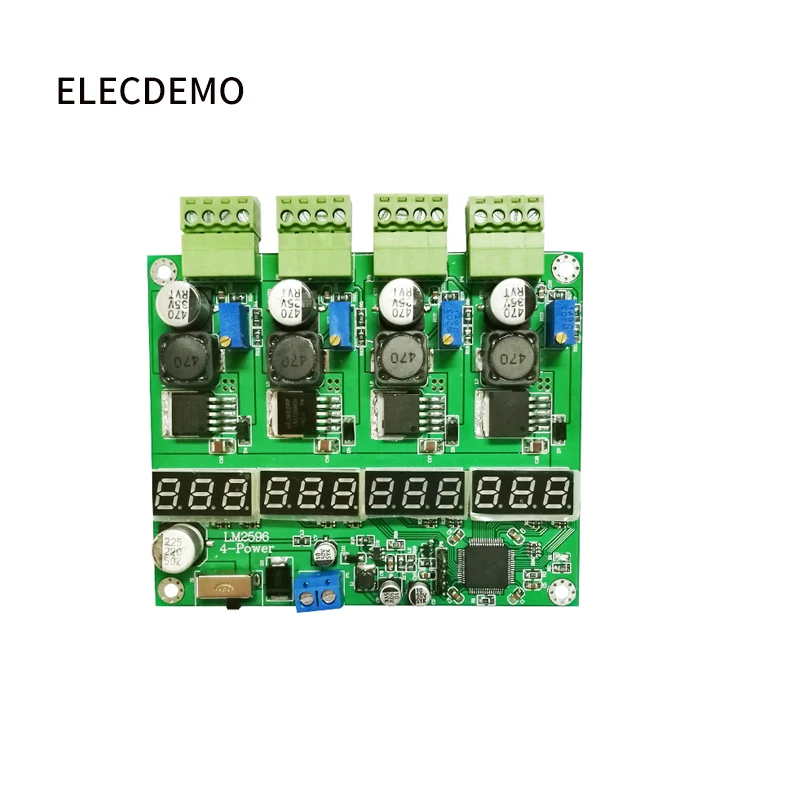

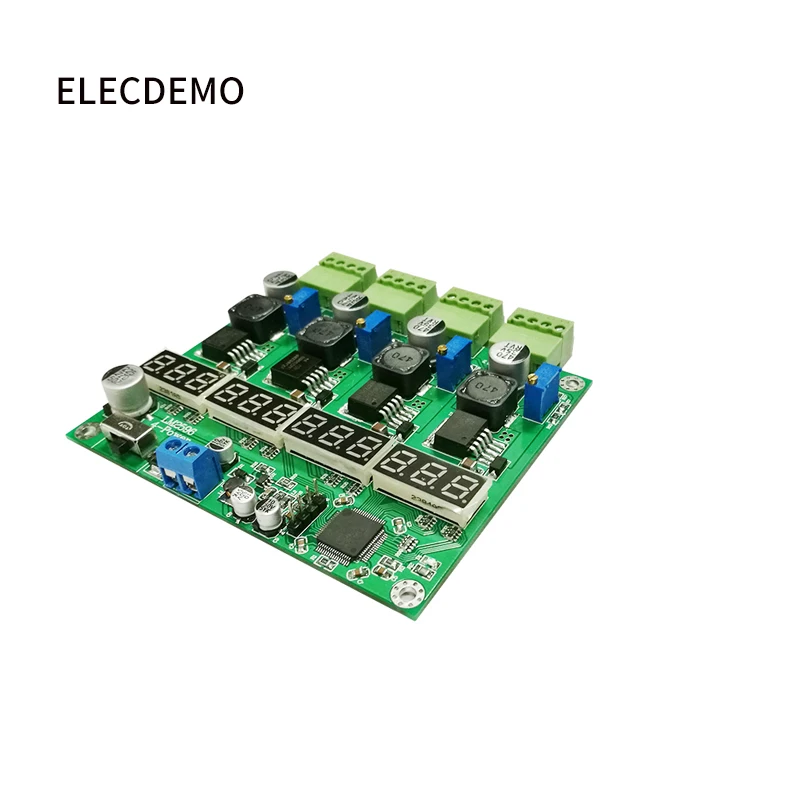

Модуль электропитания многоканальный импульсный модуль с четырьмя цифровыми

Модуль электропитания многоканальный импульсный модуль с четырьмя цифровыми

Модуль отгрузочная ведомость

LM2596 с цифровым дисплеем, физический модуль + информация о PDF + послепродажная техническая поддержка + Электростатическая упаковка + ударопрочная пена

Советы:

(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, Комбинируйте данные, предоставленные нашим магазином, для проведения функциональной проверки в соответствии с экспериментальными условиями.

(2) основные параметры этого модуля находятся на детальной страничке, предоставив информацию о модуле в формате PDF; Инженерные документы не представлены, пожалуйста, будьте внимательны к покупателю, при возникновении проблем с работой, пожалуйста, обратитесь в клиентскую службу.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную информацию на страничке этого модуля, чтобы понять источник питания и ограничение использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно предоставят реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

Параметры модуля

Модель модуля: LM2596 с цифровым дисплеем

Тип модуля: импульсный источник питания

Входное напряжение: 13-36 в

Выход напряжение: Многоканальная система регулируемый; Четырехканальный 1,5 V постоянного тока до Vin-1V регулируемый

Выходной ток: 3 А (макс.); Одноканальный ток модуля-максимальный 3 А, общий ток не должен превышать 5 А

Эффективность преобразования: 85%

Статическая мощность: 24 мА

Частота переключения: 150 кГц

Выходная рябь: 15 мВ; Без нагрузки

Напряжение режима приобретения: 12-bit ADC; Минимальный 0,01 в точности

Напряжение Режим отображения: 4-полосная 3-разрядный цифровой светодиодной лампой

Точность отображения: ± 0.02%; ± 0.02% (менее 10 в), ± 0.5% (более 10 В)

Модуль включает: нет

Защита модуля: защита обратного соединения

Характеристики модуля: несколько; Низкий уровень шума, низкая пульсация; С индикатором мощности на входе и выходе; С отверстием для позиционирования

Применение модуля: несколько; Контроль промышленной автоматизации, светодиодный светильник, промышленное контрольное оборудование, коммуникационное оборудование, электрооборудование, приборы

Вес модуля: 87 г

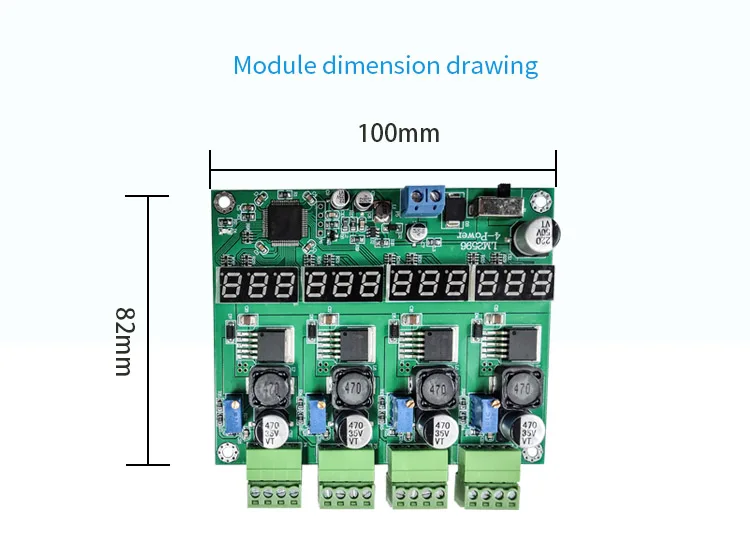

Размер модуля: 100 × 82 × 13; Длина × ширина × высота (мм)

Нагрев модуля: чем выше нагрузка, тем выше нагрев; Выходной ток выше 2,5a (или выходная мощность выше 10 Вт) и длительная работа, пожалуйста, добавьте теплоотвод

Рабочая температура: 0-70 ℃

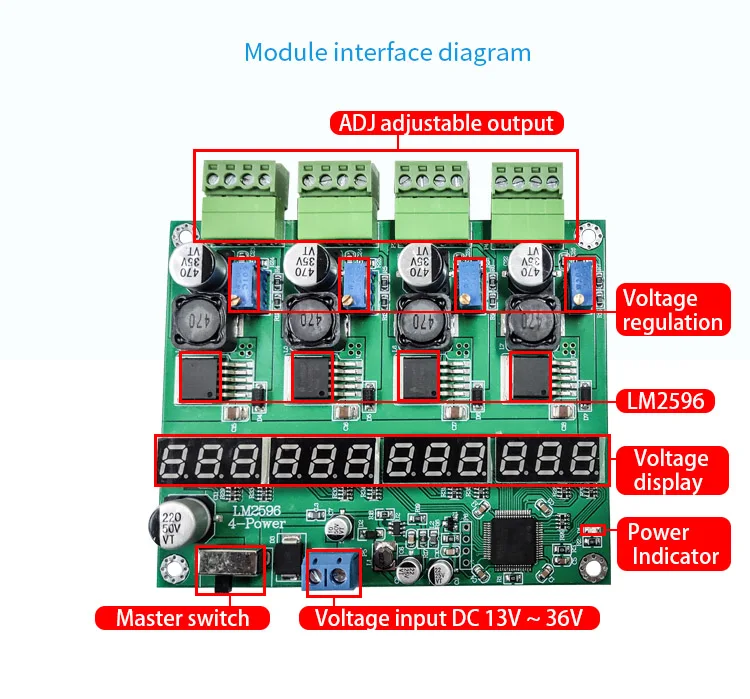

Интерфейс модуля: Вход: 5,08-2P; Выход: 3,81-4P * 4

Основные характеристики:

Параметры:

Описание модуля

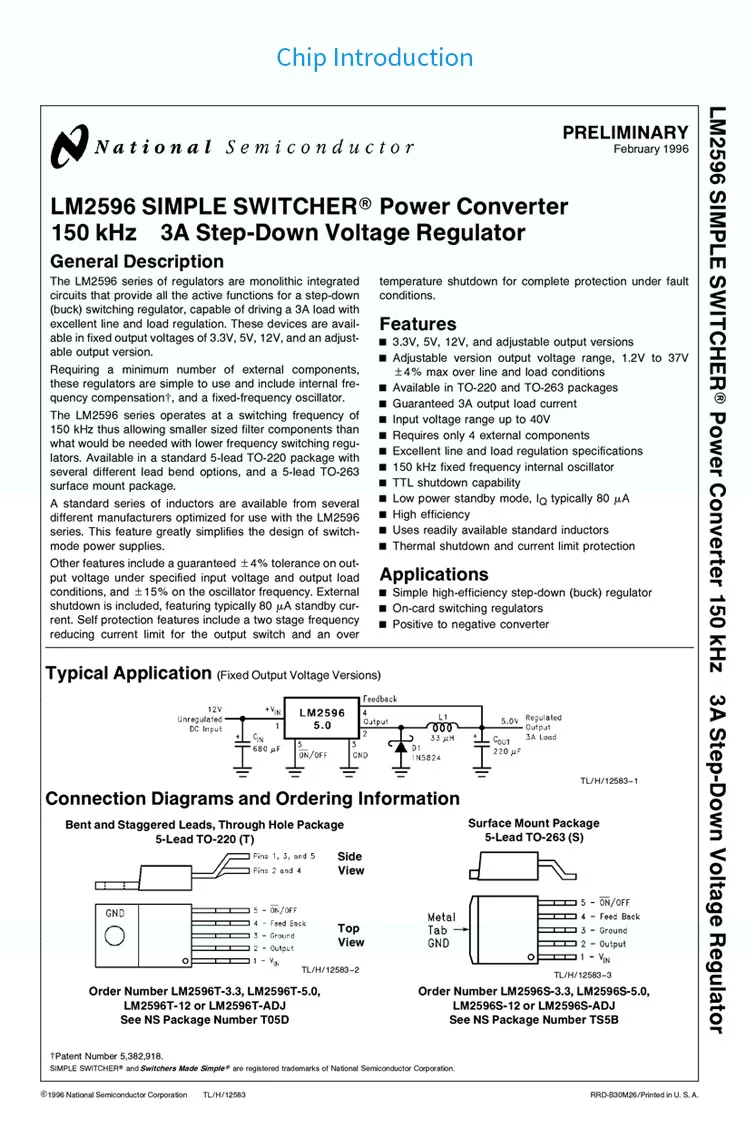

LM2596-это импульсный регулятор напряжения для управления постепенным питанием монолитных интегральных схем; Он может выпускать ток привода 3 А и имеет очень хорошие характеристики линейности и регулирования нагрузки. Этот модуль объединяет 4 LM2596-ADJ, которые могут выпускать четыре набора независимо регулируемых источников питания; Модуль выложен в строгом соответствии с проектными спецификациями цепи питания; Материалы являются щедрыми, С использованием алюминиевых электролитических конденсаторов, высокомощных индукторов Q, чтобы обеспечить стабильное выходное напряжение; Окно обработки на задней части печатной платы, Более благоприятная для рассеивания тепла в LM2596 чип. Подходит для модулей студенческих соревнований и разработки индивидуального проекта.

Меры предостережения при использовании модуля

(1) модуль входит в модуль понижающего типа, входное напряжение должно быть больше, чем выход более 1 в для стабилизации выхода.

(2) нагрев модуля в основном зависит от разницы в входном и выходном напряжении и тока нагрузки. Пожалуйста, выберите и используйте модуль питания разумно. Как правило, вы должны оставить 30% остатка.

(3) модуль генерирует тепло во время использования, пожалуйста, покупатели для повышения теплоотвода в соответствии с реальной ситуацией. При большой нагрузке, радиаторы, воздушное охлаждение и т. д. могут быть добавлены надлежащим образом.

(4) при использовании емкостных или индуктивных нагрузок мгновенный ток нагрузки не может быть слишком большим, в противном случае модуль может быть поврежден.

Часто задаваемые вопросы

В: какой диапазон выхода ADJ? Какой выходной ток?

A: ADJ LED PAR Выход Диапазон 1,5 V постоянного тока до Vin-1V. Максимальный 3 А, и выходной ток будет меньше 3 А, когда разница в входном и выходном напряжении будет большой.

Вопрос: Можно ли подключать выходы модуля одновременно или в серии?

Ответ: когда выходное напряжение равное, оно может быть подключено одновременно, но не в серии. Каждый канал независим, но он не будет изолирован и не может быть подключен в серии.

В: заземлено ли монтажное отверстие? Может ли модуль выводить отрицательное напряжение?

О: монтажное отверстие не заземлено, и модуль может только уменьшить положительное напряжение и не может выводить отрицательное напряжение.

В: Может ли входное напряжение 12 В работать нормально?

О: Да, но выходное напряжение ADJ будет немного.
