Guangcheng Technology Co., Ltd. является агентом немецкого бренда Sytec. Серия конкретных продуктов включает в себя: серии USB-CAN, серии PLCcore, серии ECUcore, серии CAN-Ethernet, серии модулей CANopen I/O и другие продукты модуля. Guangcheng Technology Торжественно обещает: все оборудование/модули импортируются из Германии, новая оригинальная точность.

Sytec Германия предоставляет пользователям отличные продукты программного обеспечения, оборудование автоматизации OEM, Одноплатные компоненты компьютерного модуля и наборы быстрого развития и т. д., которые могут быть быстро использованы пользователями для проектирования, И систек также предоставляет специализированные услуги обучения и дизайна.

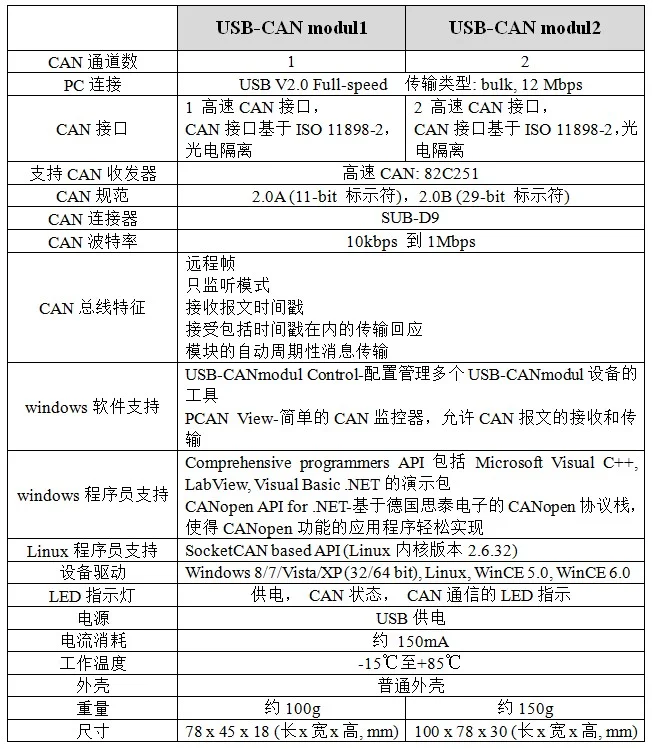

USB-CAN modul1-это небольшое, очень экономичное решение для подключения CAN автобусов через USB. Можно передавать сообщения прозрачно, поэтому модуль поддерживает все протоколы на высоком уровне, такие как CANopen, SDS, DeviceNet или J1939. 32-разрядный высокоскоростной, с низким энергопотреблением Процессор core с комплексной кэш гарантирует надежную даже при высоких автобус грузы Связь. Каждый сигнал может получить точную метку времени сообщения от аппаратного таймера модуля. Драйвер ПК поддерживается для plug-and-play, что позволяет до 64 устройств USB-CANmodul работать одновременно на одном и том же ПК.

Высокая производительность и компактный дизайн делают USB-CAN modul1 идеальным для развития CAN bus, обслуживания, управления, тестирования и т. д. он также подходит для большого количества зрелых продуктов.

Преобразователь USB-CAN modul2 от Sitai Electronics-это расширенная версия USB-CAN modul1, которая предназначена для обеспечения максимальной гибкости и экономичного подключения к интерфейсу CAN bus через USB. USB-CAN modul2 обеспечивает версии устройств для различных трансиверов, таких как низкоскоростная банка и Однопроводная банка. Кроме того, он содержит 8 бит цифровой порт ввода/вывода.

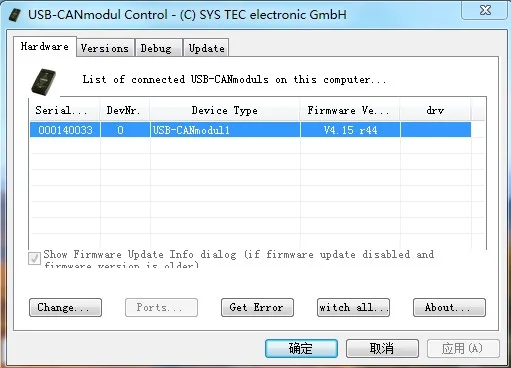

USB-CAN Модульный контроль

Это программное обеспечение используется для управления USB-CAN устройствами modul. Программное обеспечение имеет функции настройки номера устройства, обновления драйвера и получения информации об ошибке устройства.

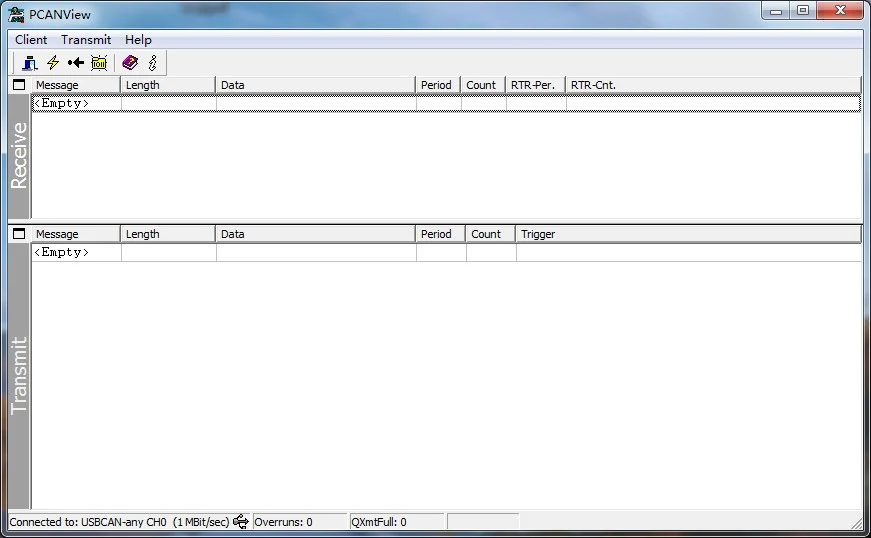

Вид PCAN

Это программное обеспечение используется для отправки и получения данных о шине CAN. Используя программное обеспечение для просмотра PCAN, можно отправить и получить сообщение на автобус, можно наблюдать информацию о сообщении автобуса, и можно отправить контроль сообщений.

Программное обеспечение конфигурации CANopen

Программное обеспечение конфигурации CANopen-это высокопроизводительный и простой в использовании инструмент для эффективного и интуитивно понятного планирования комплексных сетей CANopen и устройств. Он имеет интуитивно понятную работу и поддерживает вас на всех этапах разработки проекта, включая планирование, разработку, запуск и обслуживание. Вы можете сфокусироваться непосредственно на вашем приложении и определить параметры системы. Программное обеспечение конфигурации CANopen включает CANopen configuration Manager, CANopen Device Monitor и SYS TEC CAN driver для доступа к различным интерфейсам CAN.

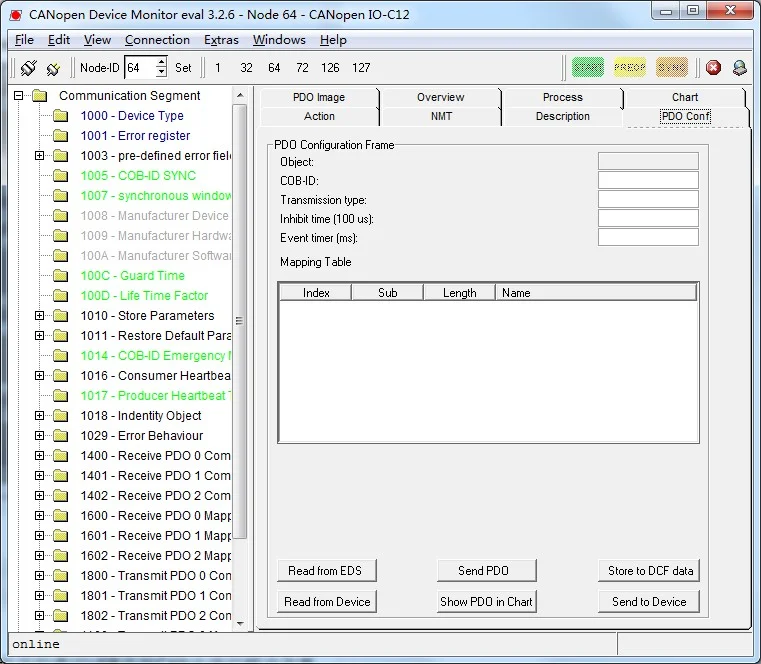

Программное обеспечение для мониторинга устройств CANopen-CDM - CANopen монитор устройства

CANopen Device Monitor (CDM)-это мощный и экономичный программный инструмент, который позволяет легко настроить одно или несколько консольных устройств. Он имеет прямой доступ к каталогу объекта подключенного узла и имеет возможности NMT и LSS.

CANopen device monitor считывает и настраивает каталог объектов, даже если для соответствующего устройства нет Эд. Каталог объектов представлен в лаконичной древовидной конструкции, обеспечивая быстрый и легкий доступ к функциям всего устройства.
Программное обеспечение CANopen device monitor позволяет хранить и считывать файлы конфигурации устройства (например, файлы конфигурации устройства DCF). Конфигурации устройств CANopen также доступны из существующих файлов DCF. Автоматическое сетевое сканирование быстро обнаруживает все доступные открытые узлы.

CDM имеет встроенный Язык написания сценариев. С помощью этого языка написания сценариев легко создавать пользовательские расширения. Таким образом, CDM содержит соответствующий высокоуровневый API. Со встроенной панелью управления у вас есть прямой доступ к функциям CDM и доступ ко всем выполненным CANopen сервисам.

CDM является идеальным инструментом для разработки и обслуживания CANopen устройств. Вы можете значительно сократить время разработки, потому что сейчас происходит автоматизированный процесс тестирования. CDM, настроенный с использованием конкретного интерфейса устройства, предоставляет вам все сервисные инструменты для CANopen устройств.

Соответствующий демонстрационный проект включен в список доставки. Мы также предоставляем плагины для настройки объектов данных, связанных с безопасностью (SRDO).

Включен в программное обеспечение3 плагина CANopen control:

Плагин ЦРУ 402

Плагин расширяет CANopen device monitor, контролирует состояние устройства CANopen с помощью окна и может проверить режим положения трека. Для детального анализа отображаются слова состояния и управления. Есть отдельный список для доступа к CANopen-driven state machine, согласно ЦРУ 402. Изменение состояния может быть вызвано мышкой вместо изменения битового значения на объекте 0x6040 в словаря объекта. Слово status можно периодически запрашивать с помощью SDO или обновлять получение соответствующего PDO. Модуль режима положения трека (разъем ЦРУ 402) может настроить такие параметры, как ускорение, скорость, замедление и целевое положение. Графически отображается состояние движения накопителя, и кнопка остановки может использоваться для тестирования программы выполнения.

ЦРУ 304 плагин безопасности

Подключаемый модуль предоставляет список мониторов устройств CANA для последовательной конфигурации совместимых с ЦРУ 304 объектов данных, связанных с безопасностью (SRDO).

Плагин LSS

Этот плагин позволяет монитору устройства CANopen работать в качестве мастера LSS и удаленно настроить скорость бит и Идентификатор узла slave устройства LSS.

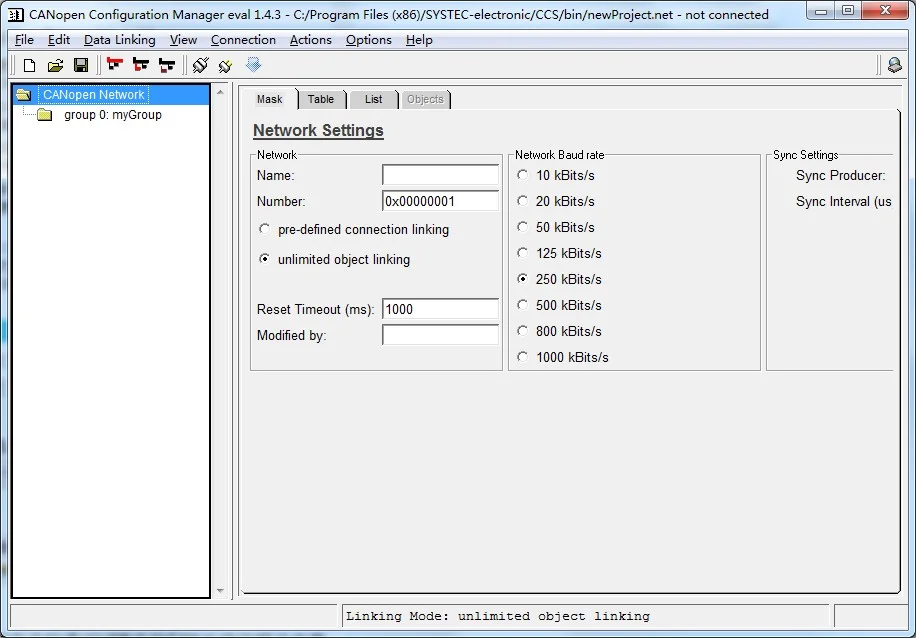

CANopen Configuration Manager - CCM - CANopen Configuration Manager

Используйте CANopen Configuration Manager (CCM) для быстрого и легкого планирования и настройки CANopen устройств и сетей. При использовании CCM позволяет испытать различные преимущества, такие как простая и интуитивно понятная работа и автоматическое поколение CANopen конфигураций. CCM поддерживает структуру CANopen сетей в группы.

Простое представление карты структуры дерева позволяет быстро и напрямую выбирать независимые узлы. Таблица, связанная с объектами, управляет всеми доступными объектами всех консольных узлов в компактной матрице. Два удобных объекта могут быть прикреплены к таблице связи объекта простым щелчком мыши. Соответствующие схемы PDO и ссылки PDO автоматически генерируются CCM.

При необходимости CCM может автоматически создавать сетевые переменные для программируемых устройств на основе спецификации ЦРУ 405. Когда ссылка PDO сделана, соответствующая переменная декларация, соответствующая IEC 61131-3, хранится в отдельном файле. В будущем вы можете перенести их в свою программу PLC с помощью простого выреза и вставки.

Для простых соединений master-slave, PDO ссылки могут быть реализованы на основе предварительно определенных настроек подключения, что значительно уменьшает количество работы, необходимой для настройки главного устройства. С предварительно установленными настройками подключения больше не нужно настраивать соответствующий CANopen slave. Требуется только DCF главной станции CANopen (PLC). Таким образом, CCM всегда может обеспечить соответствие конфигурации.

Конечно, бесплатные PDO ссылки используется для (безлимитных) соединений между любым типом CANopen устройства.
С помощью PDO link конфигурация устройства хранится как DCF файл и помещается в папку проекта. Кроме того, CCM поддерживает прямую конфигурацию хранения в сети. Одним нажатием мыши, его можно перенести на соответствующий CANopen узел с помощью can шины и сохранить на устройстве.

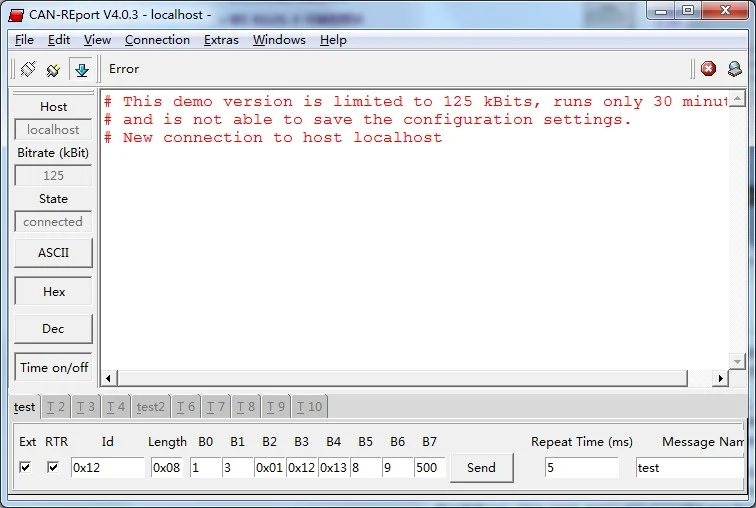

CAN инструмент для мониторинга и анализа-CAN-REport

CAN-REport-это инструмент для мониторинга и анализа шины CAN, который позволяет вам наблюдать, записывать и оценить связь на логическом слое. Благодаря программируемому и масштабируемому пользовательскому интерфейсу CAN-REport является достаточно гибким, чтобы удовлетворить требования пользователя. Можно ли просматривать сообщения онлайн разными способами или в качестве файла для последующего использования.

Вы также можете отправлять сообщения вручную, периодически и непрерывно с помощью can-REport. Количество доступных каналов передачи свободно настраивается. Функция записи CAN-REport может быть вызвана сообщениями can. Кроме того, вы можете определить передние или задние триггеры. Это позволяет получить соответствующую информацию с точным временем. После завершения, CAN-REport может интерпретировать сообщение can и его расширение во время записи. Ранее хранящиеся записи также могут быть отложены и могут быть перенесены на длительную обработку океанических данных после записи.

CAN-REport включает расширяемый интерфейс визуализации. Таким образом, функциональность CAN-REport может быть расширена с помощью дополнительных модулей программного обеспечения. Например, сервис или протокол-в зависимости от представления сообщения CAN. Вспомогательные модули доступны для протоколов CANopen и DeviceNet и выполняют эту услугу в зависимости от представления сообщения CAN. Подробные открытые сообщения могут отображаться отдельно в отдельном окне на основе услуг SDO, PDO, NMT, EMCY или flight master.

Открытый исходный код

Германия Sitai Electronics предоставляет Открытый исходный код для пользователей, все из которых требуют от пользователя оплатить сумму покупки в одной паушальной сумме, чтобы получить Полный исходный код. Нет платы за разработку хорошего продукта.

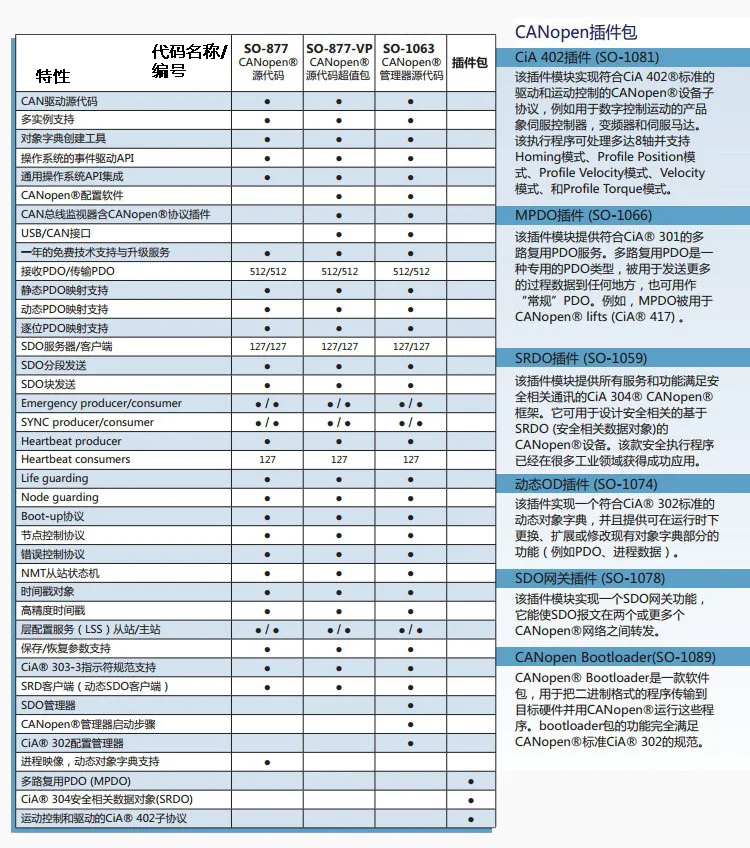

CANopen master and slave source code CiA 301 (номер SO-877)

Исходный код CANopen реализует все функции стандартного черновика ЦРУ 301. Исходный код CANopen помогает пользователям быстро и стандартным образом спроектировать полнофункциональное управляющее устройство CANopen master или slave-включая NMT master (управление сетью), LSS master (сервис настройки уровня), клиент SDO.

Прямая, ориентированная на события сигнализация на слой приложения позволяет пользователям разрабатывать системы с чрезвычайно высокой производительностью. И пользователи могут легко интегрировать исходный код CANopen в операционную систему. С точным определением и хорошо разработанным API, предоставленным Sitai Electronics, пользователи могут легко использовать сервис CANopen с этими API без необходимости понимания деталей выполнения программы. Sitai Electronics также предоставляет пользователям множество программ, демонстрационных проектов для конкретных целей и всеобъемлющую документацию, чтобы помочь пользователям в разработке их шаг за шагом.

Исходный код является модульным и легко подключается к целевой системе с помощью ANSI-C разработки языка. Высокооптимизированное управление памятью и механизм нулевой копии памяти позволяют избежать ненужного копирования памяти. С кодом CANopen source от Sitai Electronics вы можете внедрить как недорогие микроконтроллерные системы, так и сложные многоканальные расширенные приложения. Sitai Electronics CANopen protocol stack source успешно применяется к большому количеству микроконтроллеров и dsp.

Программное обеспечение CANopen состоит из нескольких независимых модулей. Некоторые модули могут быть добавлены или удалены из проекта по мере необходимости для функции. Все модули относительно независимы, между модулями одного и того же уровня нет функции, и есть только функция обратного вызова для верхнего и нижнего модулей. В коде нет глобальных ссылок и глобальных переменных. Модуль управления CANopen высшего уровня (CCM) кода отвечает за взаимодействие между отдельными модулями и обеспечивает пользовательский интерфейс. Кроме того, конкретные параметры оборудования будут отделены от стека протоколов CANopen, чтобы гарантировать, что стек Протокола может быть легко портирован в любую целевую систему.

CANopen Manager (NMT Advanced Master) исходный код ЦРУ 302 версия (No. SO-1063)

Обычно в сети CANopen есть несколько узловых устройств с различными функциями. Одним из наиболее важных узлов является NMT master, который должен существовать в каждой CANopen сети. Его роль заключается в контроле и контроле состояния NMT всех рабов NMT. Как правило, устройства CANopen также контролируют всю систему от роли устройства приложения, которое выступает в качестве мастера NMT, например ПЛК.

CANA302-compliant CANopen Manager сочетает в себе NMT master, дополнительные функции и процессы реализации стандартизированным образом, например, технологию сетевой загрузки. Этот запуск, включая сканирование установленных CANopen устройств и их конфигурацию, выполняется менеджером конфигурации.

Кроме того, CANopen manager обеспечивает управление SDO, которое отвечает за динамическое создание соединений SDO. Это означает, что даже если соединение SDO не настроено при установке системы, CANopen устройство может потребовать SDO для подключения к другим устройствам во время работы. Управление SDO, соответствующее подобному CANopen устройству, называется «запрос устройства SDO». Управление SDO гарантирует, что SDO сервер CANopen устройства не одновременно занят двумя клиентами SDO одновременно, И запросы SDO, если и только если SDO динамическое соединение устройства CANopen не установлено.

Немецкая Sitai электронная USB-CAN modul оборудование поддерживает вторичную разработку, мы предоставляем драйверы для вторичных разработчиков пользователей (используется для windows/Linux/winCE системы), И вторичные программы разработки и api, чтобы помочь пользователям быстро ознакомиться с оборудованием. И процесс разработки.

Вторичные программы развития включают: C + +, LabVIEW, VB.NET

Предоставьте CANopen API. Нетто (заряжается)

Sitai Electronics предоставляет клиентам дополнительный комплект разработки для формата CANopen protocol. Набор для вторичной разработки включает CANopen protocol secondary development routines, api и инструкции по эксплуатации. Используя дополнительный набор для разработки CANopen, пользователи могут легко и мягко использовать протокол CANopen.
