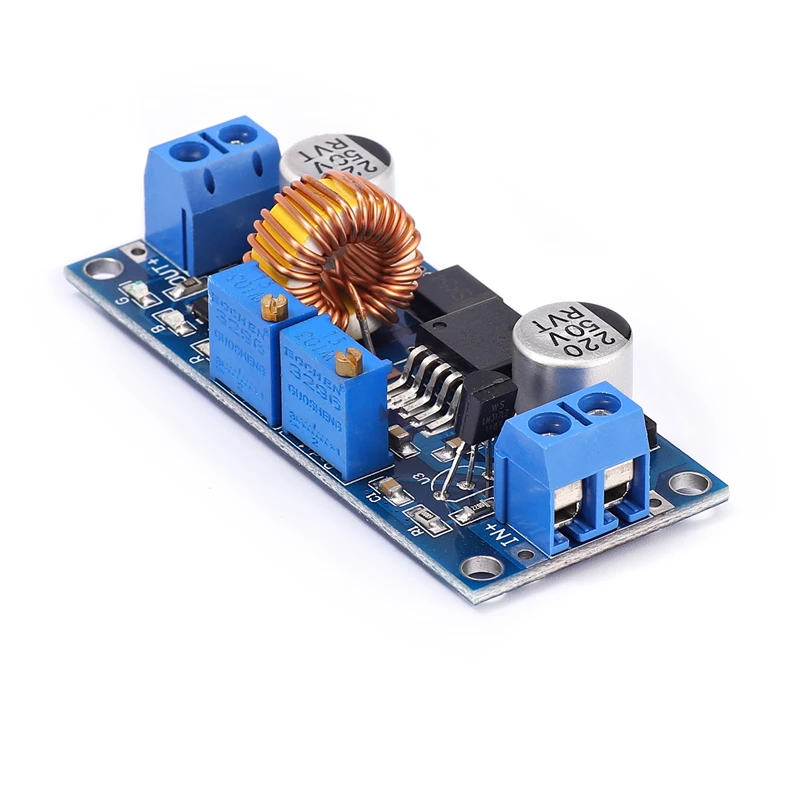

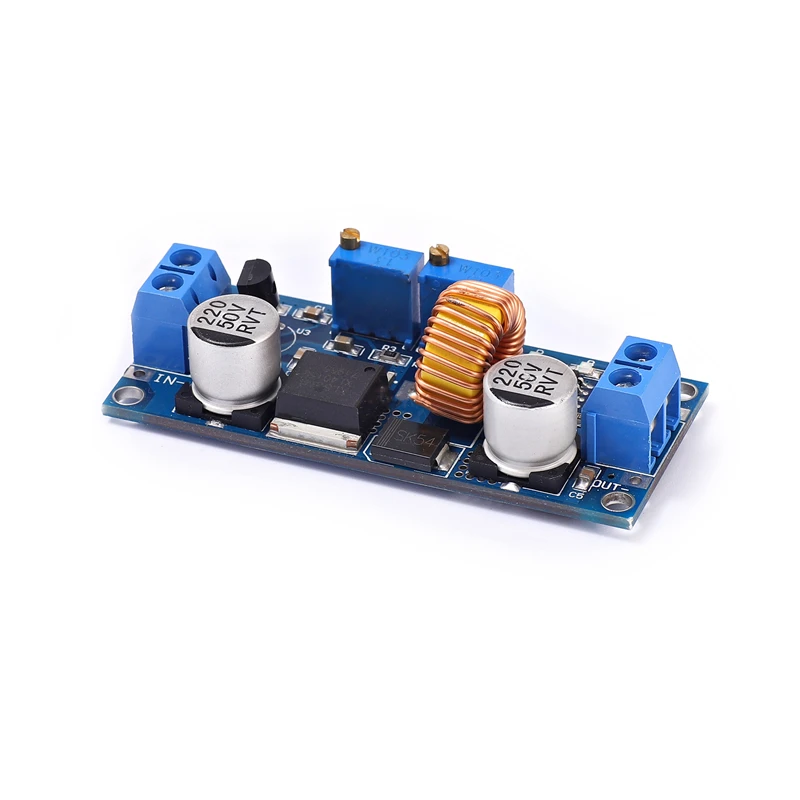

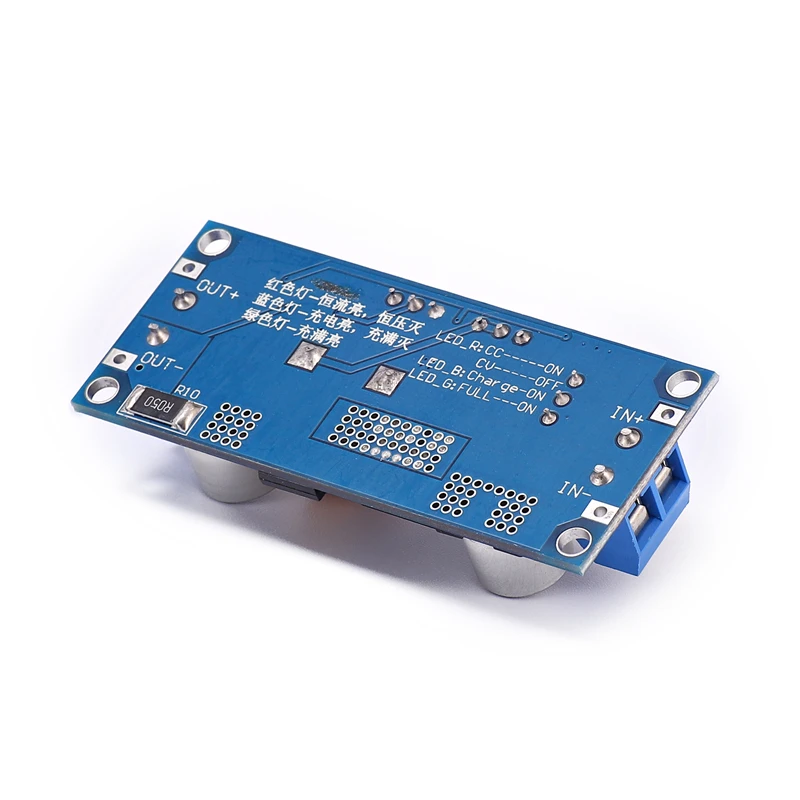

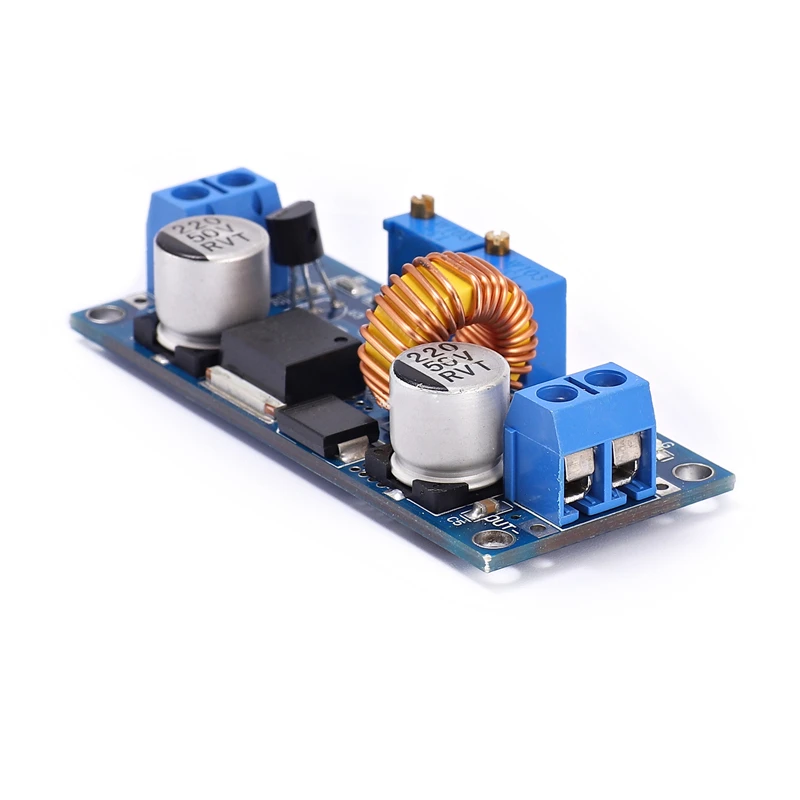

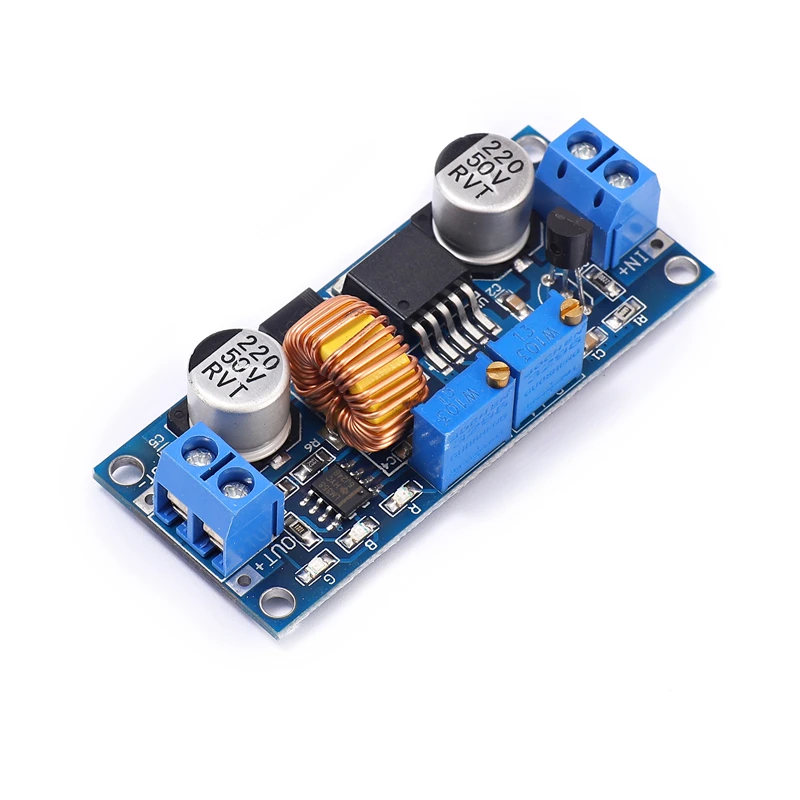

Новый YS-07 высокий ток 5A постоянное напряжение постоянного тока понижающий

---

Основные характеристики модуля: 1. Высокая мощность, высокая эффективность, 5А, низкая пульсация; 2. Три в одном: (1) используется как обычный понижающий модуль с возможностью защиты от перегрузки по току; (2) используется в качестве зарядного устройства для различных литиевых батарей, батарей, никель-кадмиевых никель-водородных батарей (аккумуляторных батарей), для солнечных панелей, ветряных турбин и т. Д.; (3) используется как мощный светодиодный модуль постоянного тока; 3. Есть два режима постоянного напряжения и постоянного тока, и есть индикаторы, указывающие, в каком режиме находится модуль; 4. При использовании в качестве зарядного устройства для литиевой батареи вы можете установить напряжение поплавка и зарядный ток. Заряжается или уже полностью; 5. С ограничением по току, модуль не будет выгорать, даже если выход короткое замыкание. Во-первых, параметры модуля Входное напряжение: 4-38 в Выход напряжение: 1,25-36V с плавной регулировкой Выходной ток: регулируемый, до 5А Выходная мощность: до 75 Вт Рабочая температура: -40 ~ + 85 градусов Рабочая частота: 180 кГц Эффективность преобразования: до 96% Защита от короткого замыкания: Да (ограниченный ток 8А) Защита от перегрева: Да (автоматическое выключение выхода после перегрева) Защита обратного подключения на входе: нет, (при необходимости, пожалуйста, введите Большой Текущий диод в входной строке) Способ установки: шелк 4 3 мм Метод проводки: Клеммная колодка или паяльная Клемма, V-IN вход, V-OUT выход Размер модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм Вес: 25 г Во-вторых, сфера применения 1. Используйте как обычный модуль buck с защитой от перегрузки по току Инструкции: (1) Отрегулируйте позиционер постоянного напряжения так, чтобы выходное напряжение достигло нужного напряжения. (2) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 4А, максимальный ток может достигать 4А при использовании модуля, И красный индикатор постоянного напряжения будет гореть, когда ток достигнет 4А, в противном случае индикатор будет выключен) Обратите внимание: при использовании в этом состоянии, так как на выходе имеется выборки тока резистор 0,05 Ом различным оригинальным материалом могут падение напряжения 0 ~ 0,3 V после того, как груз подключено. Это нормально! Это падение напряжения не вытягивается из-за нагрузки, но падает на резистор выборки. 2. Используйте в качестве зарядного устройства Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, слишком велика, ток зарядки слишком велик, что приводит к повреждению аккумулятора. Поэтому аккумулятор должен использоваться в начале. Поток зарядки, когда зарядка достигает определенного уровня, она автоматически переключается обратно на постоянное напряжение зарядки. Инструкции: (1) определяет напряжение и ток заряда перезаряжаемый аккумулятор, который вам нужен; (в том случае, если литиевая батарея параметр 3,7 V/2200mAh, затем поплавок напряжение 4,2 V и максимальный ток заряда 1C, то есть, 2200mA) (2) на холостом ходу, оборот в минуту (условия, прибор для измерения выходное напряжение и корректирует постоянное напряжение позиционер для того, чтобы сделать выходное напряжение добраться до Поплавковый стабилизатор напряжения; (в том случае, если зарядки 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V) (3) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки; (4) зарядный ток лампы по умолчанию 0,1 раз больше, чем зарядный ток никель-металл-; (батарея постепенно уменьшаться во время процесса зарядки, которых постепенно переходит от темного к светлому оттенку от постоянный ток зарядки для постоянное напряжение зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0,1а, Синий светильник выключен, зеленый светильник включен, и аккумулятор заряжен. (5) подключите аккумулятор и зарядите его. (Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее.) 3. Как мощный светодиодный модуль постоянного тока (1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами; (2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный; (3) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A файл тока, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток; (4) Подключите светодиодный индикатор и проверьте устройство. (Шаги 1, 2 и 3: вход подключен к источнику питания, и выход не подключен к светодиодный.) Примечание: При использовании этого модуля более 3 А, 35 Вт, пожалуйста, укрепляйте тепло!
