Для LIN автобус анализатор LINUART последовательный ТТЛ DB9 Стандартный Интерфейс

Для LIN автобус анализатор LINUART последовательный ТТЛ DB9 Стандартный Интерфейс

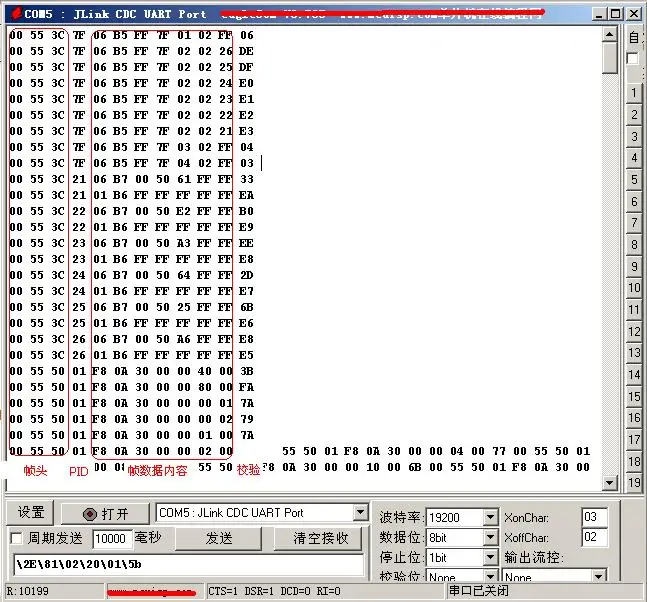

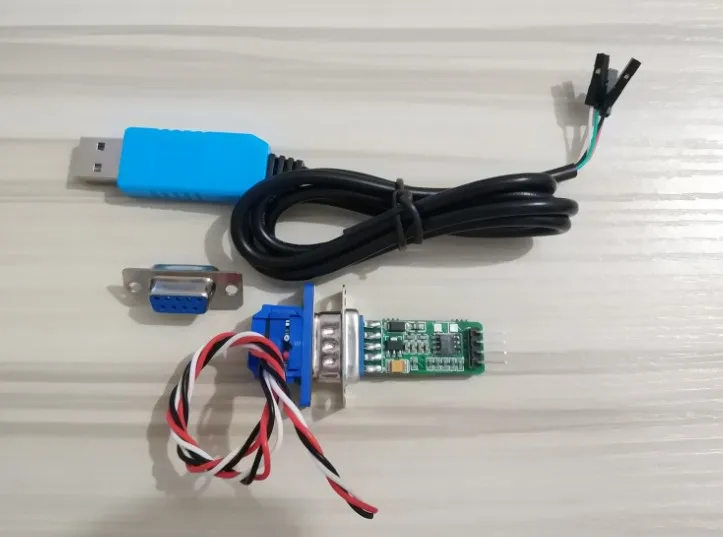

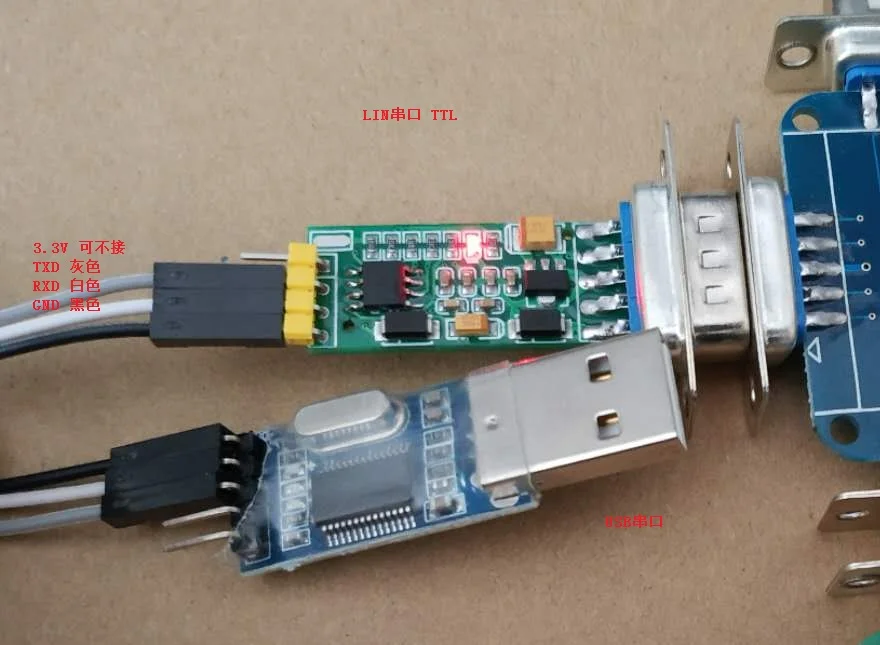

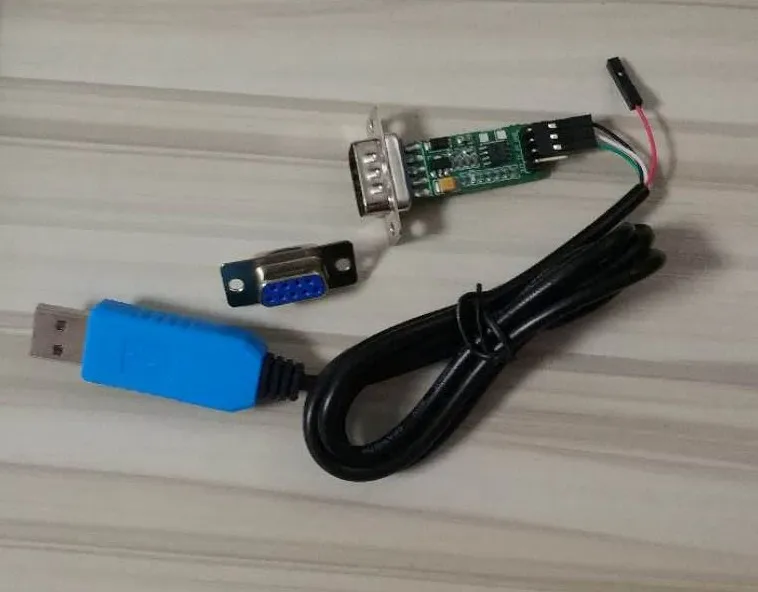

МыТакже есть LIN / CAN плата разработки для продажи, используя самый маленький чип STM32F042F6P6. Для получения подробной информации, пожалуйста, проверьте переднюю страницу магазина. Одиночный линейный последовательный порт анализаторОтправить только модуль последовательного порта LIN + заголовок DB9 + линия DuPont; LIN + USB Последовательный портLIN серийный модуль + USB последовательная линия (PL2303TA) + DB9 мать + DuPont линия, USB последовательная линия может быть вставлена непосредственно. Этот ребенок является простым инструментом анализа данных LIN, может получать данные LIN не может использоваться для отправки данных! Программное обеспечение ПК может использовать помощник последовательной отладки. Никакое другое программное обеспечение для ПК не может поддерживать анализ протоколов и анализ файлов LDF. Есть два интерфейса, один из них-LIN интерфейс, используя наиболее часто используемых DB9 разъем; Другой UART интерфейс, используя 2,54 мм расстояние изогнутые штифты. Этот ребенок также может использоваться в качестве расширения интерфейса LIN для подключения к макетной плате MCU/ARM. Нам нужно подключить провода 12 В, LIN и GND от интерфейса DB9. Все три провода должны быть подключены! Обратите внимание на уровень VBAT транспортного средства, типичное значение 12 В, потому что физический уровень LIN 12 В, 5 В usb-порта недостаточно. Обратите внимание на то, что в 4PIN интерфейс UART вот TTL на одном уровне с 3,3 V выход, который может быть встроен в ARM/MCU Совет по развитию, чтобы продлить LIN интерфейс. Чип LDO источника питания HT7533, максимальный ток нагрузки не должен превышать 150 мА. Он в основном используется для питания ARM/MCU development board. USB-UART инструменты последовательного порта, такие как FD232, PL2303 и CP2102, необходимы при подключении к компьютеру. Достаточно только подключить три линии GND, RX, TX, но также отметить, что если ваша серийная плата не ошибется, TX, RX не нужно пересечь! _ Не нужно перекрещиваться! Кроме того, пожалуйста, будьте осторожны, чтобы не микросхема с защитой от короткого замыкания 3,3 V 5V USB. Не использовать в качестве замены для подключения 3,3 V. По сравнению с данными профессионального инструмента для анализа LIN Kvaser LIN PRO: (изображение больше, пожалуйста, используйте полный обзор экрана) Данные, собранные выше, отправляются LIN development board с использованием LIN main mode со скоростью передачи данных 19200 bps. Эта ссылка на LIN Development Board: Флуоресцентный Профессиональный инструмент для анализа LIN Kvaser LIN PRO link: Флуоресцентный Описание сценария применения: 1. Подходит для простого анализатора данных шины LIN: больше подходит для приложений с меньшим объемом данных и более медленным обновлением данных; Если есть много данных, он может сохранить данные для последующего анализа (большая часть данных о шинах транспортного средства очень мала). Полученные LIN данные начинается с (0X00 0X55). Если нет 0055, это должна быть Ошибка скорости передачи данных. Переключитесь на следующую скорость передачи данных (19200, 10400, 9600 переключение друг на друга). 2. Не подходит для мастер-режима применения: хотя серийный помощник отладки может быть использован как мастер-узел, и некоторые данные (0x00, 0x55, PID) может быть отправлен вручную или регулярно в качестве заголовка кадра, Данных 0X00 длина времени не достаточно для удовлетворения требуемой длины поля LIN break при определенной скорости передачи данных. (За исключением подключения ARM/MCU, он не ограничен) 3. Не подходит для ответа данных в режиме Slave slave: режим Slave slave требует точного контроля времени (деликатный ответ уровня), что не может быть достигнуто с помощью последовательных инструментов отладки (скорость отклика человека составляет всего 100 мс). Лучше использовать демонстрационную панель для реализации ответа на данные в режиме Slave. (За исключением подключения ARM/MCU, он не ограничен) LIN interface DB9 pin definition: (Совместимость с различными профессиональными инструментами разработки LIN) 9,12 в (шведское определение инструмента KVASER) 1,12 в (немецкий PCAN/PLIN определение инструмента) 4. LIN (немецкий инструмент PCAN/PLIN/BabyLIN использует эту ногу, чтобы сделать LIN line) 7. LIN (шведский инструмент KVASER использует эту ногу, чтобы сделать LIN line) 3. GND (универсальный) UART определение интерфейса: 1.GND 2.RXD 3.TXD 4.3.3 в Доставка не включает последовательный USB конвертер! Серийный модуль USB на рисунке предназначен только для отображения. Перед поставкой, серийный модуль USB (PL2303HX) будет выдан. В результате, Отзывы клиентов PL2303 имеют слишком много проблем, и все они будут возвращены. Поэтому, пожалуйста, принесите свой собственный конвертер последовательного порта USB. Цена этого ребенка была снижена соответственно. PL2303HX не совместим с системой WIN10, PL2303TA лучше применяется к WIN7, WIN8, WIN10. Флуоресцентный Ответ на вопрос: 1. Может ли TJA1020 поддерживать протокол LIN2.0? Ответ: номер TJA1020 является ранним LIN трансивером. Его электрические характеристики относятся к LIN 1,3, который не поддерживает новую версию протокола. Более того, чип имеет низкую способность анти-помех. Ошибки в данных будут возникать в новой версии шины LIN 2,0, что приведет к сбоям автобуса. Более того, эти сбои трудно решить, и только каноэ и другие функции могут обнаруживать проблемы. Рекомендуется использовать новейшие LIN трансиверы как можно больше. 2. Почему мы не можем отправлять или получать данные? Ответ: протокол LIN имеет строгий контроль времени и не может отправлять данные случайно. 3. Может ли ваш анализатор LIN распознавать скорость передачи данных автоматически? Ответ: нет. Скорость передачи данных составляет всего 9600,10400,19200. 4. После покупки вашего инструмента, можете ли вы предоставить послепродажное обслуживание, например, как анализировать собранные данные LIN? Ответ: послепродажное обслуживание может быть предоставлено, но есть плата. Заряд разделен на секции в зависимости от различных степеней сложности. 5. Трудно ли анализировать LIN bus, что является своего рода искажением последовательного порта? Ответ: Когда я только начал, я действительно думал, что это замаскированный Серийный порт. Однако, когда будет сделано больше контактов, будет обнаружено, что TMD более сложный, чем CAN bus. Практически нет стандартов в его прикладном слое, что совершенно не устраивает и занимает много времени. Более того, определение слоя приложения этой шины определяется в соответствии с битом, а не в соответствии с байтом. Поэтому для анализа данных LIN невозможно использовать режим BYTE byte, поэтому его необходимо преобразовать в битные бинарные данные для отправки. Действующее право. Требуется терпение, поэтому практически невозможно провести анализ без файлов LDF или соответствующих матричных файлов. 6. Можете ли вы отправить данные в LIN bus, такие как контрольная лампа атмосферы или другие устройства? Ответ: предлагается использовать специальный Совет по развитию LIN, с режимом LIN master-slave, который доступен в нашем магазине. 7. Я только что связался с LIN bus. Какие книги я могу использовать для обучения, начального уровня? Ответ: это неверно. 8. Какой формат файла LDF и что насчет матрицы? Ответ: LDF-это файл протокола, используемый для управления связью шины LIN. Он описывает Технические характеристики связи и различные определения сигналов фактической сети всего LIN автобуса. В настоящее время используется только инструмент для каноэ векторной компании в Германии. Matrix matrix file-это специальный файл LDF для крупных автомобильных заводов с использованием формата XLS. Матричные файлы делятся на общие таблицы и подтаблицы. Общие таблицы доступны только на крупных автомобильных заводах, а подстолы распределяются на каждом заводе запасных частей. Формат матричного файла относится к нашей информации о LIN development board, AGS module sub-table Matrix file.
