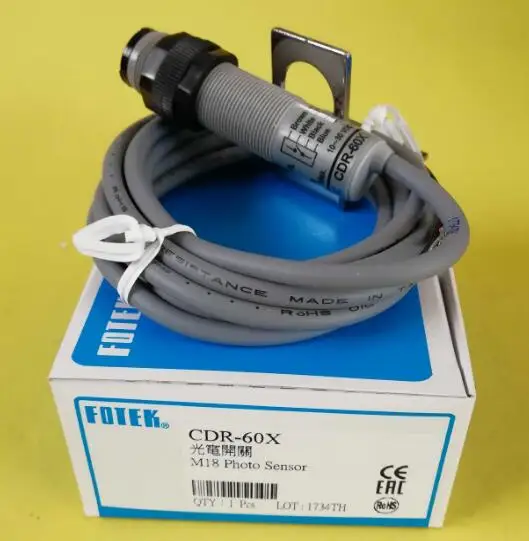

CDR-60X FOTEK New Photoelectric Switch Sensor 100% Original | Электронные компоненты и принадлежности
2 947,78 руб.
e_goto Processors Store
Магазина e_goto Processors Store работает с 16.06.2015. его рейтинг составлет 95.07 баллов из 100. В избранное добавили 30453 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 856 наименований товаров, успешно доставлено 272435 заказов. 12323 покупателей оставили отзывы о продавце.
Характеристики
Ультразвуковой детектор волн 5 в постоянного тока модуль измерения диапазона
История изменения цены
*Текущая стоимость 272,25 / набор уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Jul-24-2026 | 324.97 руб. | 340.48 руб. | 332 руб. |
| Jun-24-2026 | 321.58 руб. | 337.4 руб. | 329 руб. |
| May-24-2026 | 269.88 руб. | 282.16 руб. | 275.5 руб. |
| Apr-24-2026 | 316.23 руб. | 332.79 руб. | 324 руб. |
| Mar-24-2026 | 275.43 руб. | 289.51 руб. | 282 руб. |
| Feb-24-2026 | 310.84 руб. | 326.86 руб. | 318 руб. |
| Jan-24-2026 | 307.89 руб. | 322.42 руб. | 314.5 руб. |
| Dec-24-2025 | 305.0 руб. | 320.69 руб. | 312.5 руб. |
| Nov-24-2025 | 302.36 руб. | 317.12 руб. | 309.5 руб. |
Описание товара
|
|
 |
1. Особенность:
Ультразвуковой Модуль HC-SR04 может обеспечивать функцию бесконтактного измерения расстояния, диапазон которого составляет 2-400 см., И точность диапазона до 2 мм; Модуль включает в себя ультразвуковой передатчик, приемник и цепь управления.
2. Принцип работы:
(1) Используйте TRIG порта ввода-вывода для запуска диапазона. Для этого требуется сигнал высокого уровня 10 мкс как минимум
(2) модуль может отправлять квадратную волну 8 pro 40 kz автоматически и будет проверять, если будет возвращен какой-либо сигнал.
(3) при возврате сигнала выведите один сигнал высокого уровня через эхо порта ввода-вывода. Продолжительность сигнала высокого уровня-это время от передатчика до приема с помощью ультразвука.
Расстояние тестирования = продолжительность высокого уровня * Скорость голоса (340 м/с) / 2
3. Физическая карта
См. Схему подключения ниже,
VCC поставляет 5 В, а GND-заземляющий провод. TRIG-это входной сигнал управления триггером, эхо-выходной эхо-сигнал.
4. Параметры:
Электрический параметр: Ультразвуковой Модуль HC-SR04
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 15 мА
Рабочая частота: 40 Гц
Максимальный диапазон: 4 м
Ближайший диапазон: 2 см
Измерение ангела: 15 °
Входной триггерный сигнал: 10uS TTL pluse
Выходной эхо-сигнал: выходной сигнал уровня TTL, пропорциональный диапазону
Спецификация: 45*20*15 мм
5. Ультразвуковая схема последовательности
Схема последовательности выше показывает, что вам нужно всего лишь поставить один 10 импульсов США или выше для срабатывания сигнала внутри модуля, он отправит 8 pro 40 кГц круглый Электрический уровень с тестированием обратной волны. После проверки наличия обратного волнового сигнала он выдаст эхо-сигнал. Ширина импульса эхо-сигнала напрямую пропорциональна тестовому расстоянию. Таким образом, расстояние можно определить в соответствии с длительностью от сигнала отправки до приема сигнала.
Вот формула ниже:
США/58 = см или США/148 = дюйм; Расстояние = время высокого уровня * Скорость голоса (340 м/с) / 2
Предложение: период измерения составляет 60 мс или выше, что может защитить эхо-сигнал от отправки сигнала.
Примечание:
1. Имейте в виду, что модуль не подключается к электричеству. Если он подключен к электричеству, вам нужно сначала подключить порт GND модуля, иначе это повлияет на нормальную работу модуля.
2. При тестировании покрытие испытанного объекта составляет 0,5 квадратных метров или ниже, попробуйте сделать пластину ровно., в противном случае это повлияет на результат тестирования.
