| Описание: |
- Особенности:
NanoVNA мини векторный сетевой анализатор инструкции по эксплуатации
О

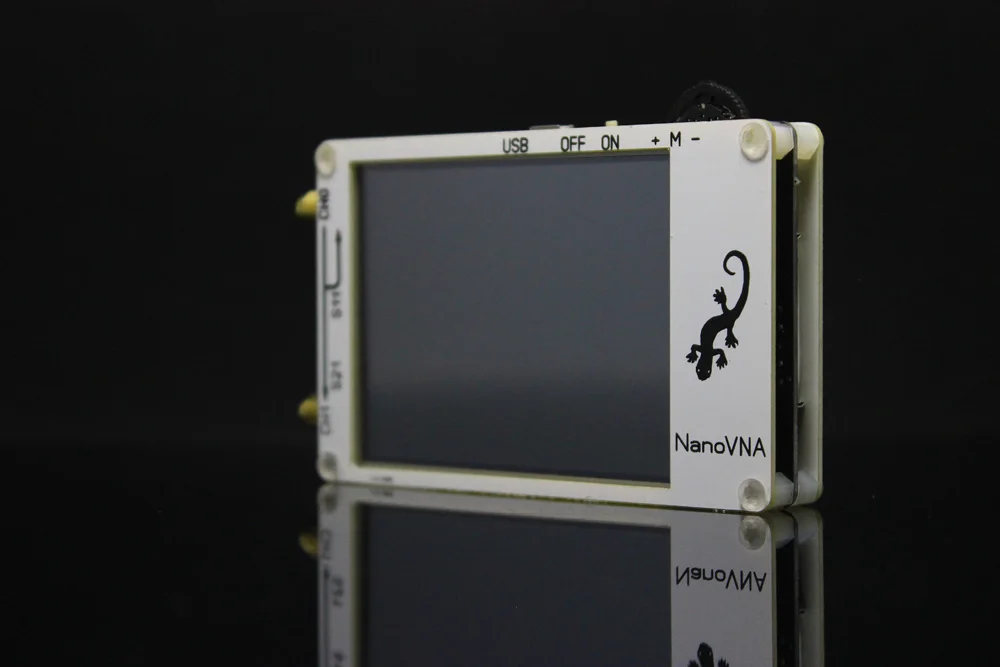

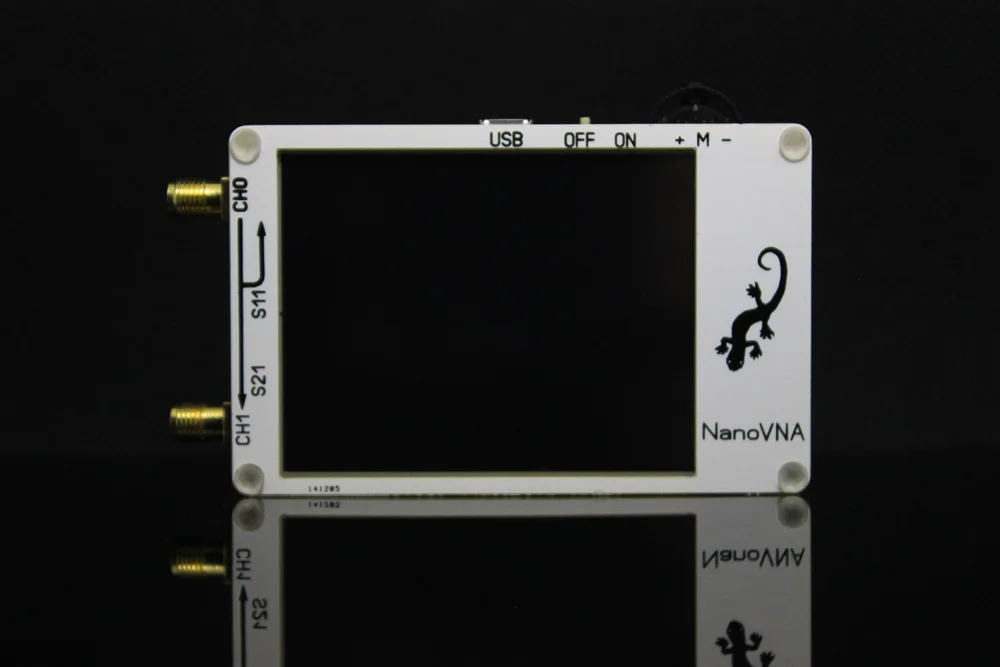

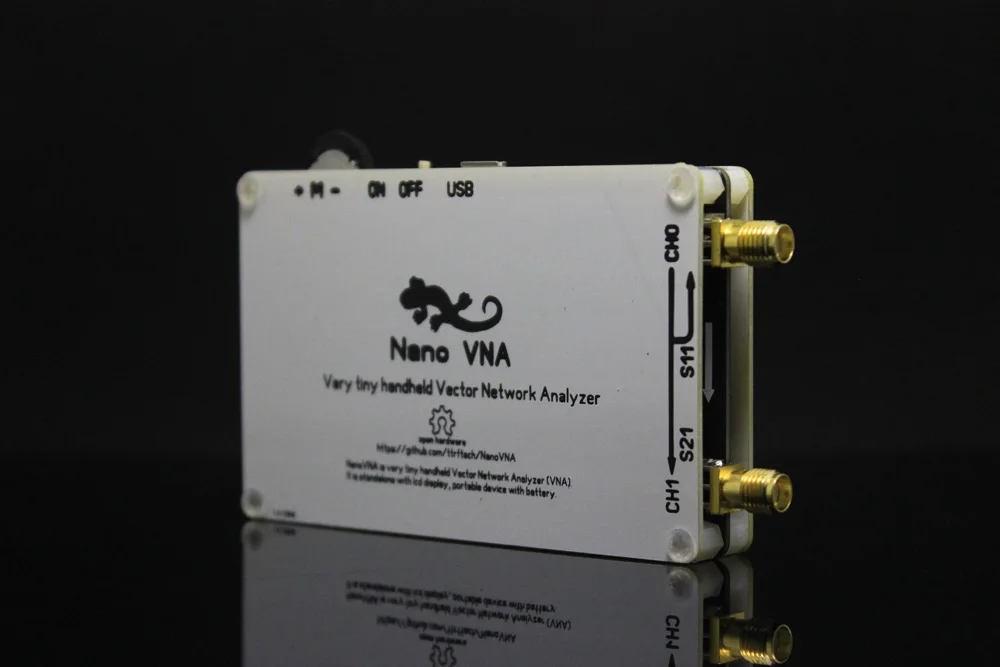

NanoVNA-очень маленький портативный анализатор векторной сети (VNA). Он автономный с ЖК-дисплеем, портативное устройство с батареей. Целью данного проекта является предоставление радиочастотного гаджета, но полезного инструмента для энтузиастов. Основная функция прошивки по умолчанию используется для измерения производительности антенны. Если вам нужно больше тестовых функций, пожалуйста, обновите
Прошивка "nanoVNA_900_4ch.dfu"
Технические данные:
-Дисплей: 2,8 дюймов TFT (320x240)
-Источник питания: Встроенный литиевый аккумулятор
-Диапазон измерения: 50 кГц-900 МГц (прошивка по умолчанию)
-Выход RF: -13 дБм (максимум-9 дБм)
-Порт SWR: <1,1
-Дисплей: 2,8 дюймов TFT (320x240)
-Размер: 54 мм x 85,5 мм x 11 мм
-Вес: 63 грамма
-Полный набор аксессуаров: Основной блок/1 комплект, 3 SMA штекерные Калибровочные детали Установите частотный диапазон (стимулирование> старт/стоп или центр/пролет)
Калибровка (CAL)
Выберите Формат дисплея и канал (дисплей)
Сохранить (сохранить)
Вы можете изменить Формат дисплея и выбор канала в любое время. В обычном режиме тестирования, выберите нужное
Области экрана или нажмите переключатель циферблата для вызова меню. Коснитесь экрана или поверните переключатель колеса, чтобы выбрать пункт меню.
Устройство находится в первоначальном состоянии (данные не хранятся в 0)
Диапазон сканирования 50KHz WCDMA 300MHz (50KHz WCDMA 900MHz, если это 900M прошивка)

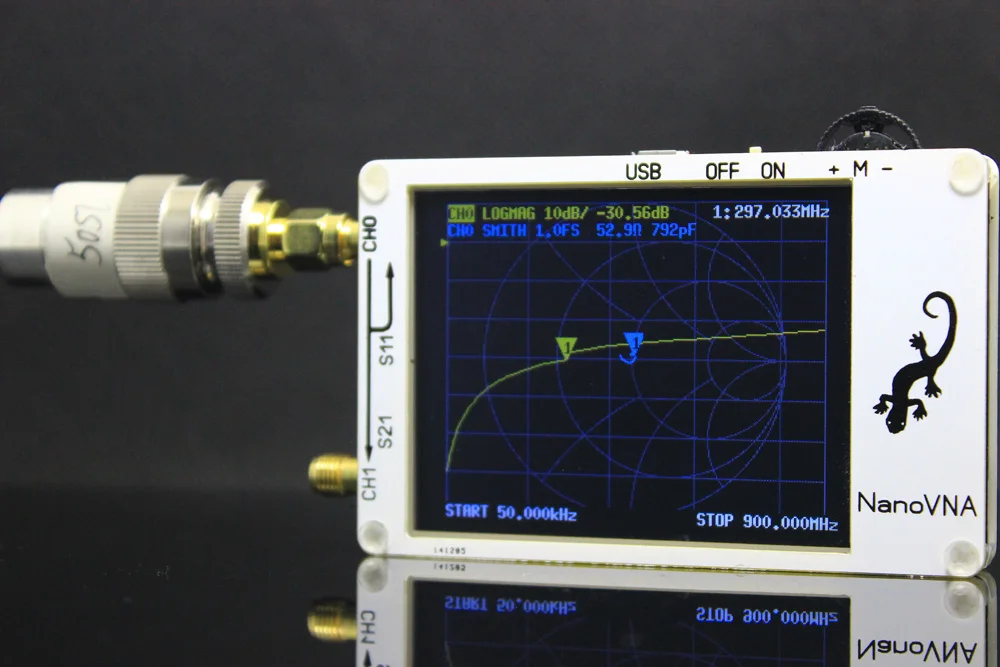

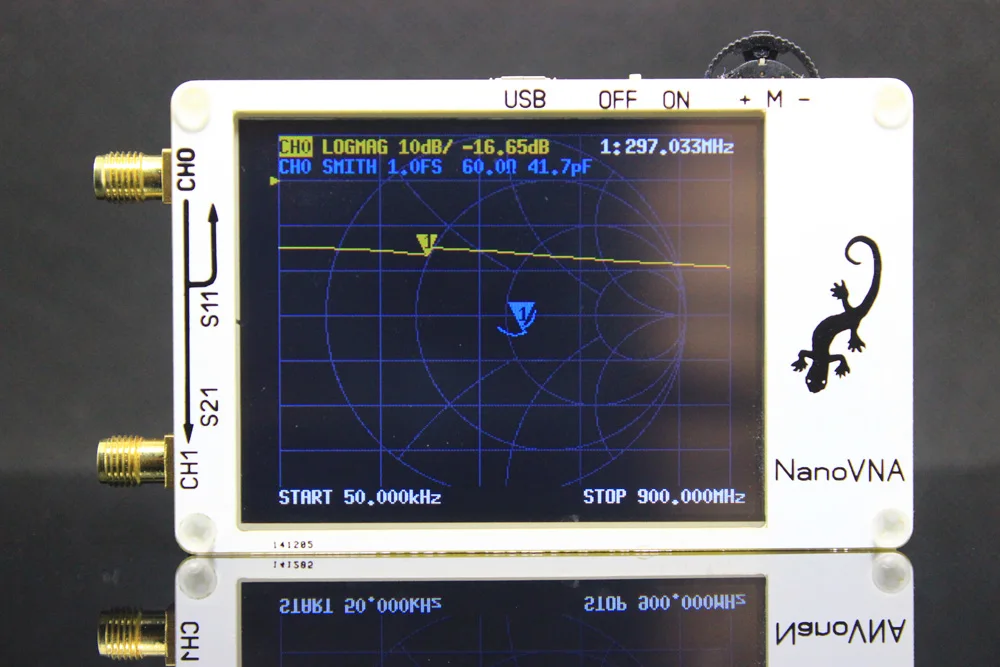

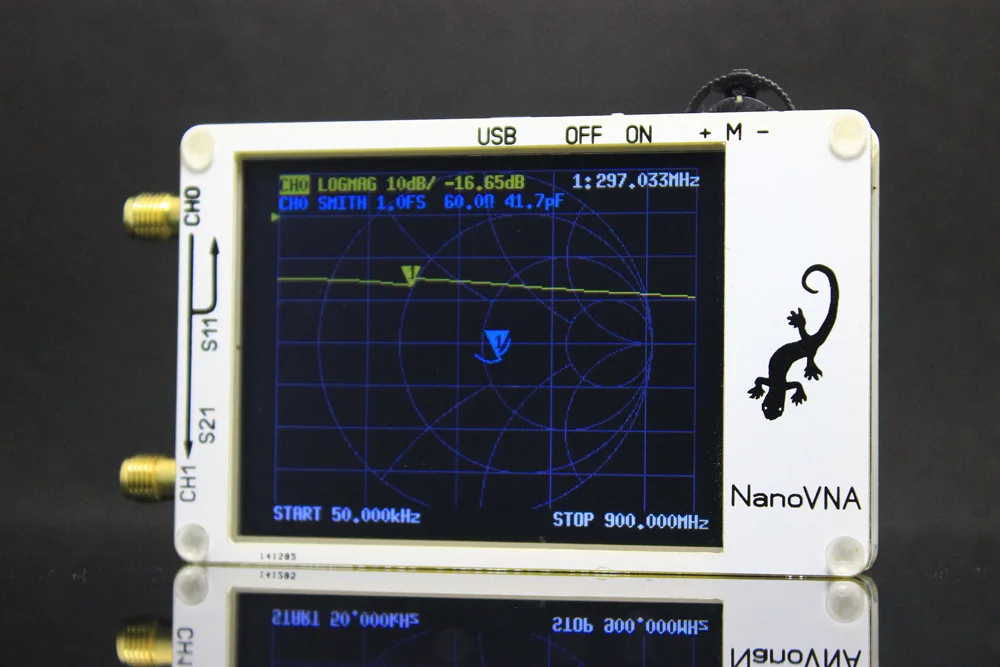

Трек 1: LOGMAG CH0 (отражение) (прошивка по умолчанию)
Трек 2: SMITH CH0 (отражение) (прошивка по умолчанию)
Трек 3: LOGMAG CH1 (pass) (требуется flash nanoVNA_900_4ch.dfu прошивка)
Трек 4: CH1 stage (pass) (требуется flash nanoVNA_900_4ch.dfu прошивка)
-Знак 1: открытый
От оригинала.
Мы проверим перед отправкой и откалибруем непосредственно подключенный SMA порт. Данные калибровки хранятся в состоянии 0, и в следующий раз они превращаются в данные состояния 0.
Калибровка:
Калибровка с указанной механической калибровкой требует трех нагрузок: открытия, короткого и нагрузочного. Данные калибровки сохранены в качестве данных калибровки пользователя. Он может быть сохранен в состоянии 0 и может быть автоматически загружен на следующей мощности. Он может быть сохранен в состоянии 1-4 и может быть загружен через меню отзыва. Нажмите на меню cal→ калибровка, чтобы открыть Интерфейс калибровки, затем подключите открыть, короткий и загрузить три нагрузки, и нажмите на меню, соответствующее калибровке порта 0. Этот блок поставляется с простым набором калибровки. Для мужского калибровочного блока S короткое замыкание (короткое), L загружается с (нагрузкой) нагрузкой 50 Ом, и внутренний открыт (открытый). Для калибровки женской части, короткое замыкание (короткое) используется для короткого замыкания припоя на задней части, (нагрузка) нагрузка 50 Ом применяется к Два резистора 100 Ом и открытая цепь (открытая) используются для открытия цепи. Калибровка изоляции порта 1 требует двух Нагрузочных нагрузок для подключения порта 0 и порта 1 Для
Лучшей изоляции. Обычно пользователь имеет только один набор калибровочных нагрузок для порта 0. Когда есть только один калибровочный элемент нагрузки, просто подключите загрузочный калибровочный элемент. К порту 1 порт 0 остается открытым, а затем нажмите ISOLN tocalibrate. Калибровка прохода для порта 1 требует использования только RF cableto для подключения порта 0 и порта 1, а затем нажмите на меню THRU для калибровки. После завершения калибровки нажмите кнопку DONE, чтобы открыть интерфейс thesave, чтобы выбрать требуемое состояние для экономии. После того, как калибровка завершена, Вы можете подключить три калибровочных элемента к порту 0 снова. Проверьте правильность калибровки через схему SMITH. Правильная калибровка должна быть: когда соединение открыто, кривая должна быть сосредоточена на дальней правой стороне круга Смита. Когда соединение короткое, кривые должны быть сосредоточены на самой левой стороне круга Смита. При соединении нагрузки кривые должны быть сосредоточены в середине круга Смита. Порт подключения 0 и порт 1 с помощью РЧ-кабель и убедиться в том, что S21 кривой погрешность не должна превышать 0,5 дБ. Если калибровочные данные обнаружены ненормальными, они должны быть повторены. | Если калибровка была применена, состояние CAL отображается на левой стороне главного экрана. C * это состояние, в котором
Применяется несохраненное калибровочное значение (это значение исчезнет после перезапуска). C0 ~ C4 от 0 до 4 означает, что
Сохраненное значение калибровки было применено к одному из мест сохранения. Сохранение не сохраняется, когда вы сохраняете по операции, оно меняется в этом состоянии. C каждый символ, показанный ниже, указывает, что следующий калибровочный термин был
Применение:
D: направление,
R: Отслеживание отражения,
S: исходное совпадение,
T: Отслеживание передачи,
X: изоляция,
C * Примечание: nanoVNA_300_4ch.dfu
NanoVNA_900_4ch.dfu
Оба изделия имеют вышеуказанные функции C *. Заводская прошивка по умолчанию отменяет эту функцию!
Выберите канал отображения и Тип дисплея:
С помощью меню display→trace товар, вы можете выбрать, чтобы открыть или закрыть соответствующие Дисплей канала. Реальный цвет может канала такая же, как и цвет интерфейса кривой. Канал отображения последней операции активный отслеживания канала.
Формат, масштаб, канал операций меню
Допустимы для этого канала отображения.
Тип дисплея может быть изменен display→ формат в меню, display→ масштаб может
Регулировать масштаб шкалы и display→channel
Можно выбрать порт измерения.
Установите Диапазон частот:
Есть три основных и частотных диапазона, связанных
Параметры: частота запуска, Центральная частота и частота остановки.
Взаимоотношения между ними удовлетворены:
Fcenter = (fstart + fstop )/2
Fspan = fstop- fstart
Где fspan-это span.
Центр частоты тока экран установлен на заводе
Стимулятор → центр в меню, а значения центральной частоты и пролета отображаются на левой и правой сторонах сетки, соответственно. Нажмите кнопку в правом нижнем углу в всплывающем окне настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующее значение частоты с помощью клавиатуры.
Обратите внимание на следующие моменты во время использования:
Изменение центральной частоты изменит начальную частоту и конечную частоту при условии, что промежуток будет постоянным (за исключением тех случаев, когда Начальная частота или конечная частота достигает границы). Когда используется нулевой диапазон, частота начала, Центральная частота и частота окончания одинаковы. В это время порт 0 может использоваться в качестве источника сигнала с фиксированной выходной амплитудой, но необходимо обратить внимание на использование генератора часового сигнала S5351 в качестве самого источника сигнала, И выходной сигнал квадратный. Волна, содержащая большие нечетные гармоники. Установите Частотный диапазон через стимулятор меню → span и Отобразите среднюю частоту и значение span соответственно на левой и правой сторонах сетки. Нажмите кнопку в правом нижнем углу
Всплывающий экран настройки значения для всплывания мягкой клавиатуры и ввода соответствующего значения частоты через мягкую клавиатуру обратите внимание на следующие моменты во время использования: изменение Диапазон будет автоматически изменять запуска и остановки частоты анализатора спектра. Когда Настройка пролета превышает максимальное значение, Анализатор спектра переходит в режим полного диапазона. Когда используется нулевой промежуток, частота запуска, Центральная частота и конец
Частота одинаковая. Установите пусковую частоту через меню стимулятор → Пуск и Отобразите значения начальной частоты и конечной частоты на левой и правой сторонах сетки соответственно. Нажмите кнопку в правом нижнем углу всплывающее окно настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующий клавиатура с помощью клавиатуры. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Измените начальную частоту, чтобы изменить частоту центра и значение пролета вместе, прежде чем пролет достигнет минимального значения (модификация параметра вызвана изменением пролета, см. Описание пролета),
Продолжите увеличиваться после того, как пролет достигнет минимального значения. Измените частоту прерывания.
При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы.
Частота прерывается настройками меню «стимулятор» → «стоп», а значения исходной частоты и конечных частоты отображаются на левой и правой сторонах сетки соответственно. Нажмите кнопку в правом нижнем углу всплывающее окно настройки экрана для pop up Мягкая клавиатура и входной сигнал соответствующий клавиатура через мягкую
Клавиатуру. Значение частоты.
Обратите внимание на следующие моменты во время использования:
Изменения в частоте прерывания вызывают изменения пролета и центральной частоты, которые могут повлиять на другие параметры системы. Подробнее см. В разделе «подметание».
При использовании нулевого диапазона частота запуска, Центральная частота и конечная частота одинаковы.
(Меню)
● Дисплей
· Следа
▪ Трассировка 0 (прошивка по умолчанию)
▪ Трассировка 1 (прошивка по умолчанию)
▪ Трассировка 2 (требуется flash nanoVNA_900_4ch.dfu прошивка)
▪ Трассировка 3 (требуется flash nanoVNA_900_4ch.dfu прошивка)
· Формат
■ Logmag
■ Фазы
■ Задержка не выполнена. Компьютер с ПК
Обеспечивает функцию задержки группы)
■ Смит
■ SWR
■ Больше
^ Полар-флиса (
^ Линейный
· Весы
▪ Масштаб/Див
■ Исходное положение
■ Электрическое реле с задержкой (не выполнено)
· Канал
■ CH0 отражения
■ CH1 через
● Маркер
· Выберите
■ 1
■ 2
■ 3
■ 4
· Marker→start
· Marker→stop
· Marker→center
○ Marker→ span (не реализован)
● Стимул
· Старт
· Стоп
· Центр
· Продолжительность
· CW частота
● Отдельно Кол-во
Отделение для калибровки
■ Открытое
■ Короткий
■ Нагрузки
■ Isoln
■ Через
■ Сделано
■ Спасти
· Сброс
· Коррекции
● Запоминание/Сохранение
③ 0 (по умолчанию)
· 1
· 2
· 3
· 4
• Тесное
Основные характеристики:
● PCB: 50 мм x 68 мм x 10 мм (без разъема, рычажного переключателя)
● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)
● Выход RF: -13 дБм (максимум-9 дБм)
● Диапазон измерения: 70 дБ (50 кГц-300 МГц), 40 дБ (300 м-900 МГц, включить расширенную прошивку);
● Порт SWR: <1,1
● Дисплей: 2,8 дюймов TFT (320x240)
● Интерфейс USB: режим связи USB tyoe-C: CDC (серийный)
●
Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed
, Максимальный зарядный ток 0.8A(Батарея В комплект не входят)
● Количество точек сканирования: 101 (фиксированное)
● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Схема системного блока:
Программное обеспечение NANO VNA PC:
![QQ截图20190509133029]()
![QQ截图20190509133041]()
Посылка содержание
100% Фирменная Новинка
1 XNanoVNA мини векторный сетевой анализатор
Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора ed, Максимальный зарядный ток 0.8A(Батарея В комплект не входят)
![IMG_1191]() ![IMG_1192]() ![IMG_1194]() ![IMG_1195]() ![IMG_1196]() ![IMG_1197]() ![IMG_1198]() ![QQ图片20190509095529]()
|
|
