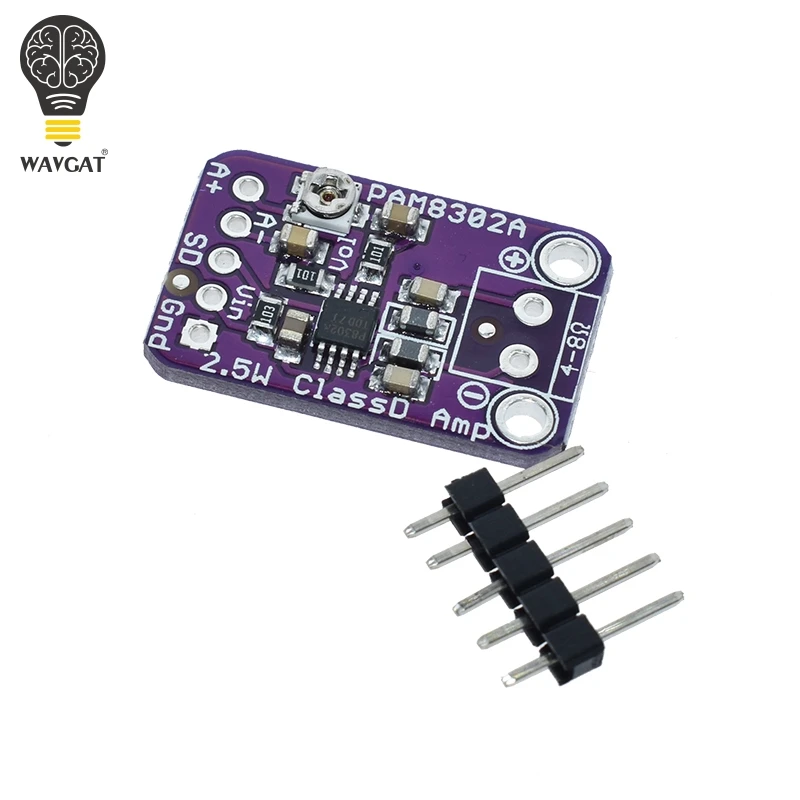

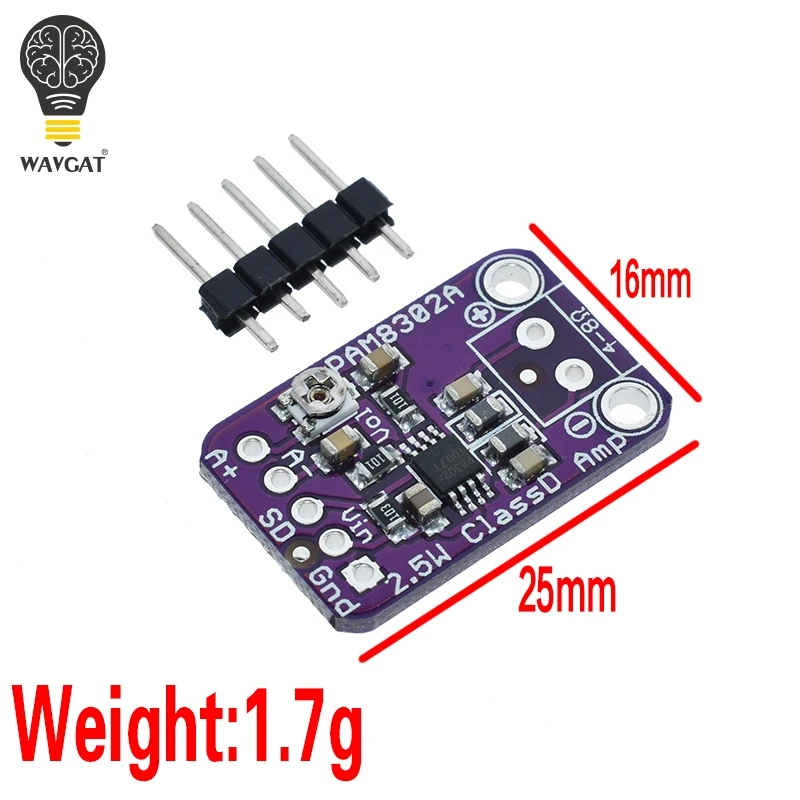

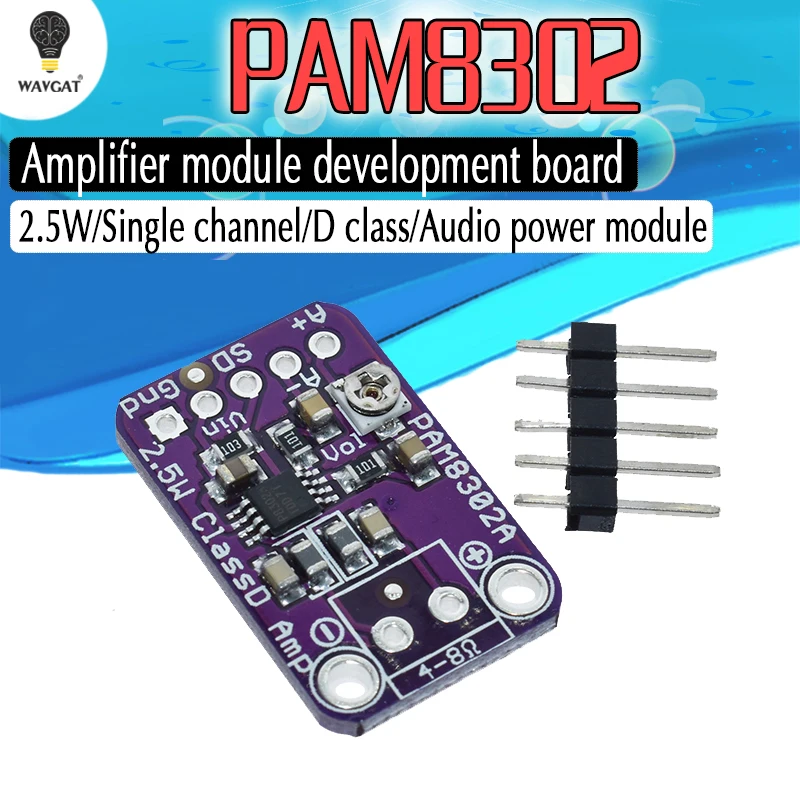

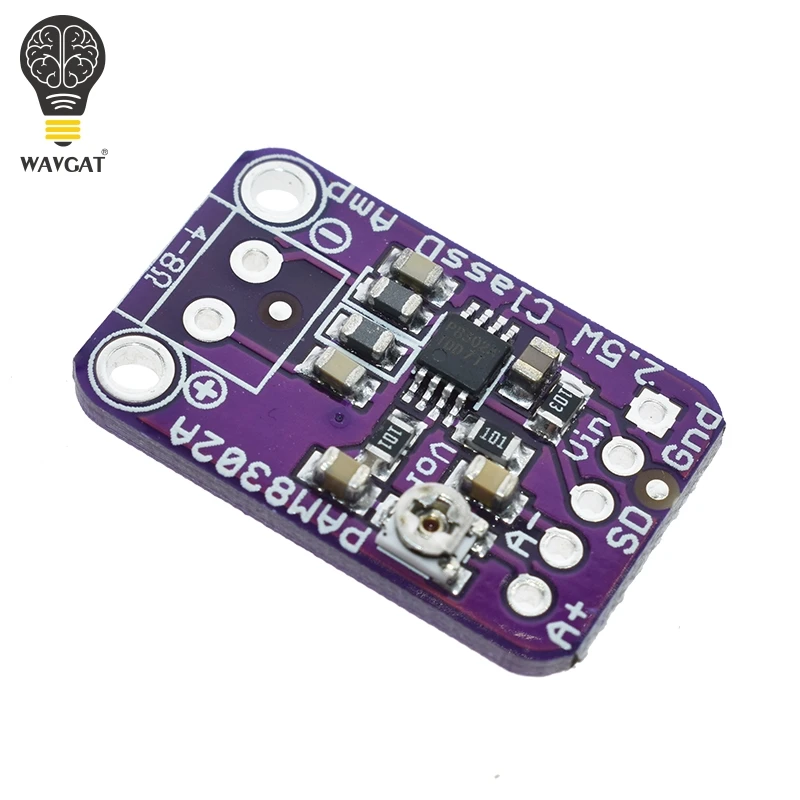

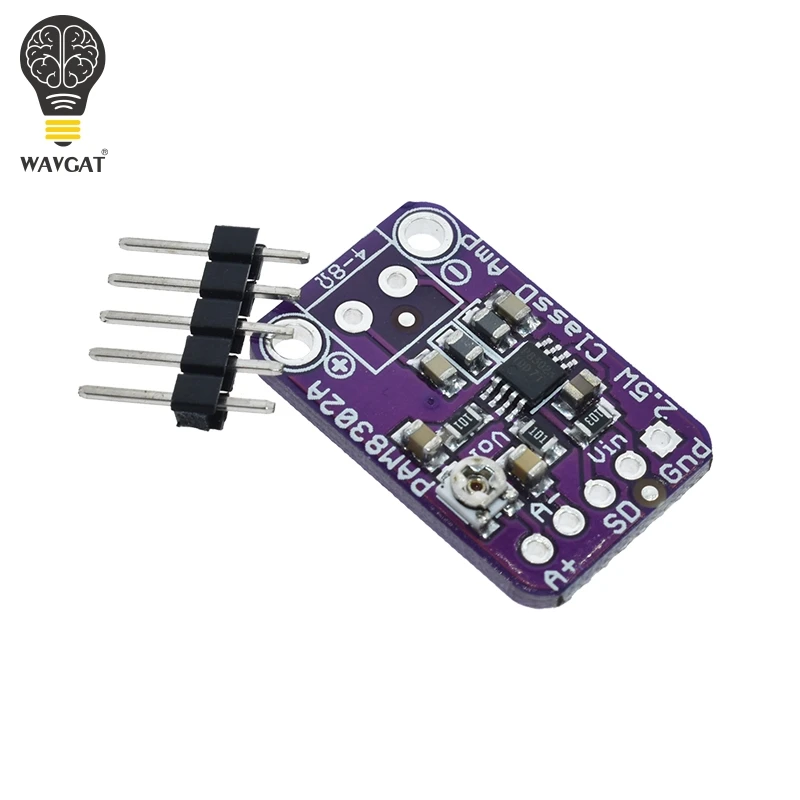

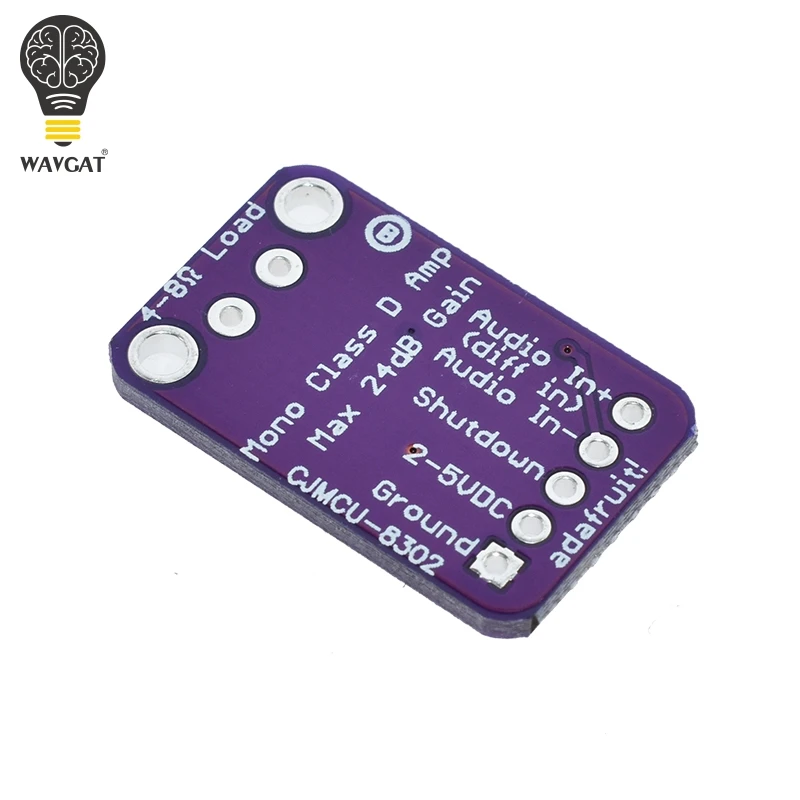

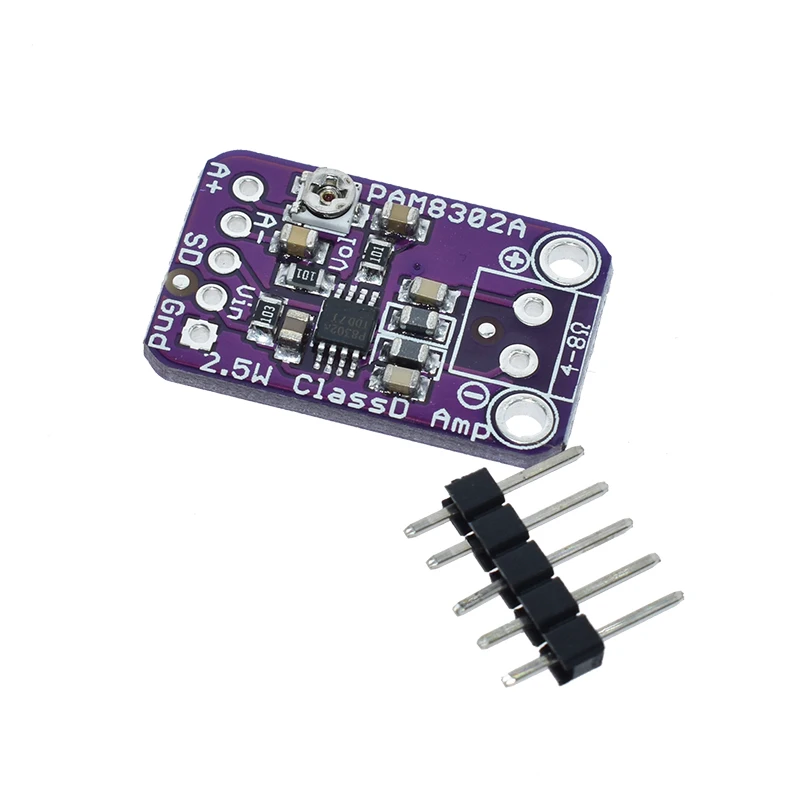

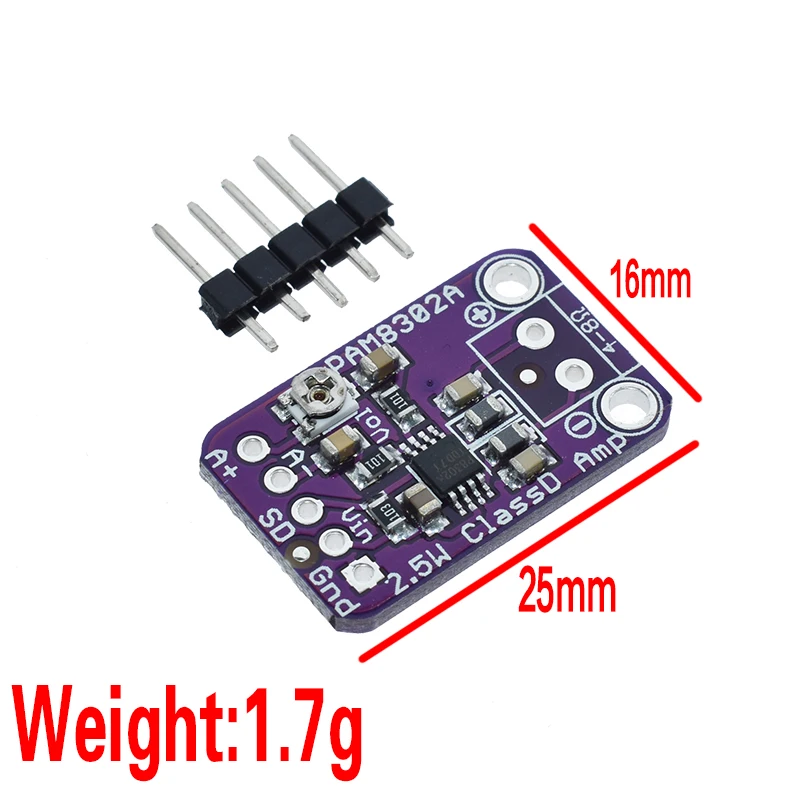

PAM8302A CJMCU 832 PAM8302 2 5 W одноканальная детская плата разработки класса D|Интегральные

---

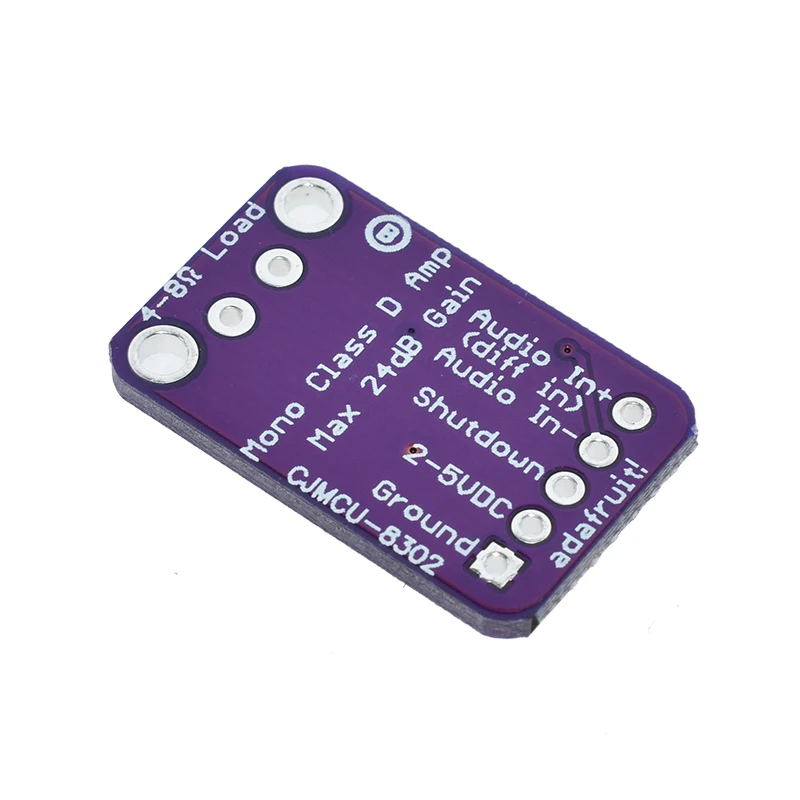

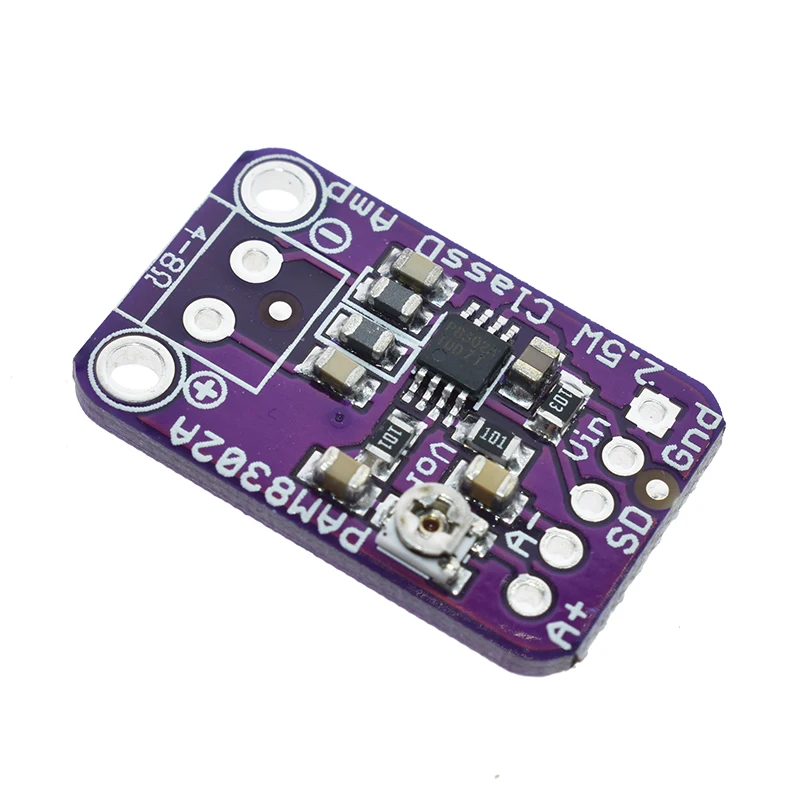

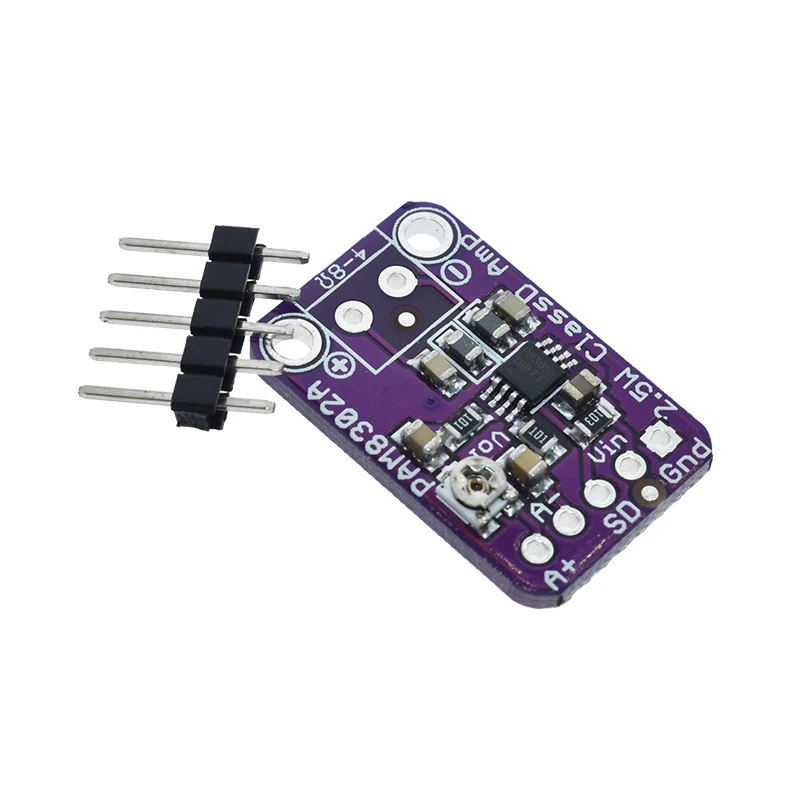

Этот супер маленький подойдет как для повседневной носки, так усилитель удивительно мощный с множеством точек артикуляции, чтобы доставить до 2,5 Вт на 4-8 ohm Сопротивление динамиков. Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,0 V-5.5VDC. Так как amp является классом D, он очень эффективен (более 90% эффективен при вождении динамика 8Ω на более чем полуватт), что делает его идеальным для портативных проектов и проектов с питанием от аккумулятора. Он встроен в тепловую и защиту от перегрузки по току, но мы почти не могли сказать, что он стал горячим. Есть даже горшок для обрезки громкости, так что вы можете регулировать громкость на плате вниз от коэффициента усиления 24 дБ по умолчанию. Эта плата является желанным обновлением до basic "LM386" amps! CJMCU   A + и-входам прибора для усилитель пройти 1,0 мкФ конденсаторы, поэтому они полностью 'differential'-в том случае, если у вас нет дифференциальных выходов, просто галстуком-бабочкой аудио-pin к земле. Выход «Мост завязан»-это означает, что выходные контакты подключаются непосредственно к контактам динамика, нет подключения к земле. Выход представляет собой высокочастотную квадратную волну 250 кГц PWM, которая затем «усреднена» спикером-высокие частоты не слышны. Все вышесказанное означает, что вы не можете подключить выход к другому усилителю, он должен управлять динамиками напрямую. CJMCU   Поставляется с полностью собранной и протестированной разделительной доской. Мы также имеем заголовок, чтобы подключить его к макет и 3,5 мм Винт-терминальные блоки, так что вы можете легко прикрепить/ОТСОЕДИНЕНИЯ ваш динамик. Вы будете готовы к камню в течение 15 минут! Динамик не входит в комплект, Используйте любой 4 Ом или динамик с большим сопротивлением.   Выход Мощность: 2,5 Вт на 4Ω, 10% полный коэффициент гармоник, 1,5 Вт на 8Ω, 10% полный коэффициент гармоник, с 5,5 В питания 50 дБ PSR при 1 кГц Безфильтрующий дизайн, с ферритовым шариком + конденсаторы на выходе. Фиксированное усиление 24 дБ, Встроенный потенциометр для регулировки входного объема. Тепловая и короткого замыкания/Защита от перегрузки по току Низкий ток: 4 мА quiescent и 1UA в режиме выключения





8004
