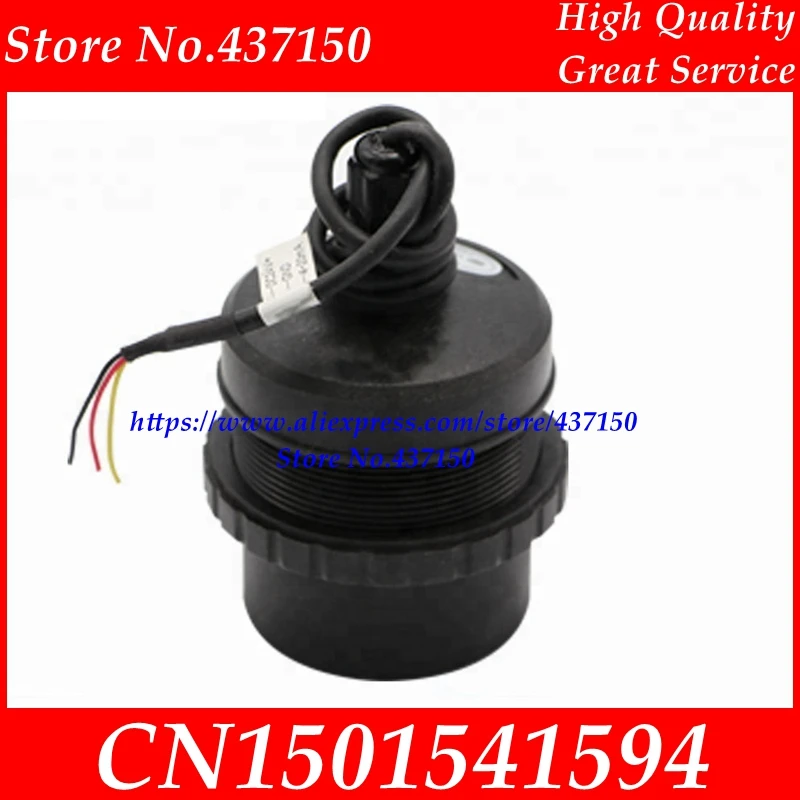

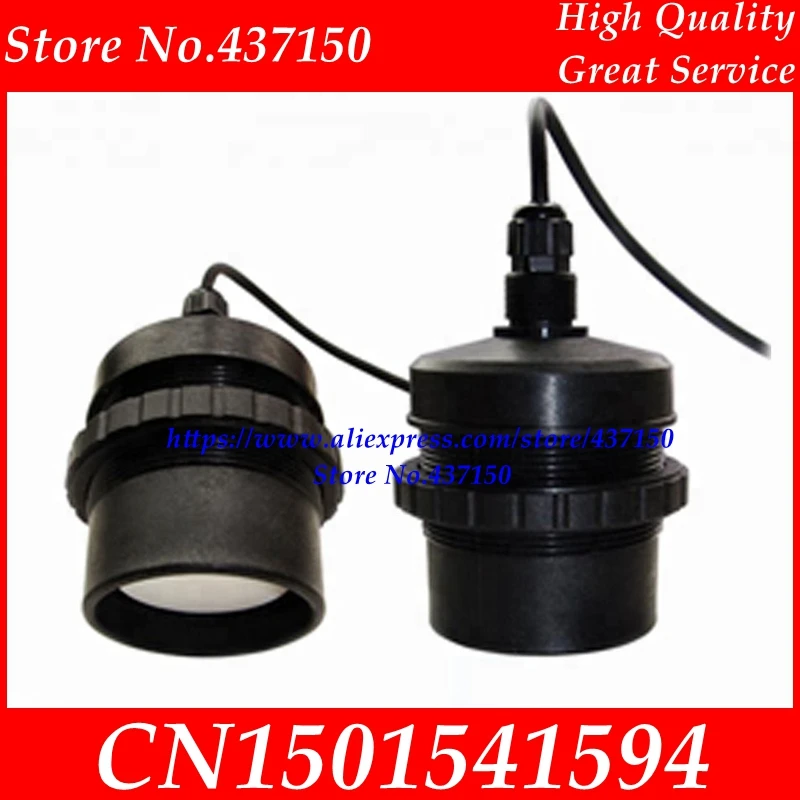

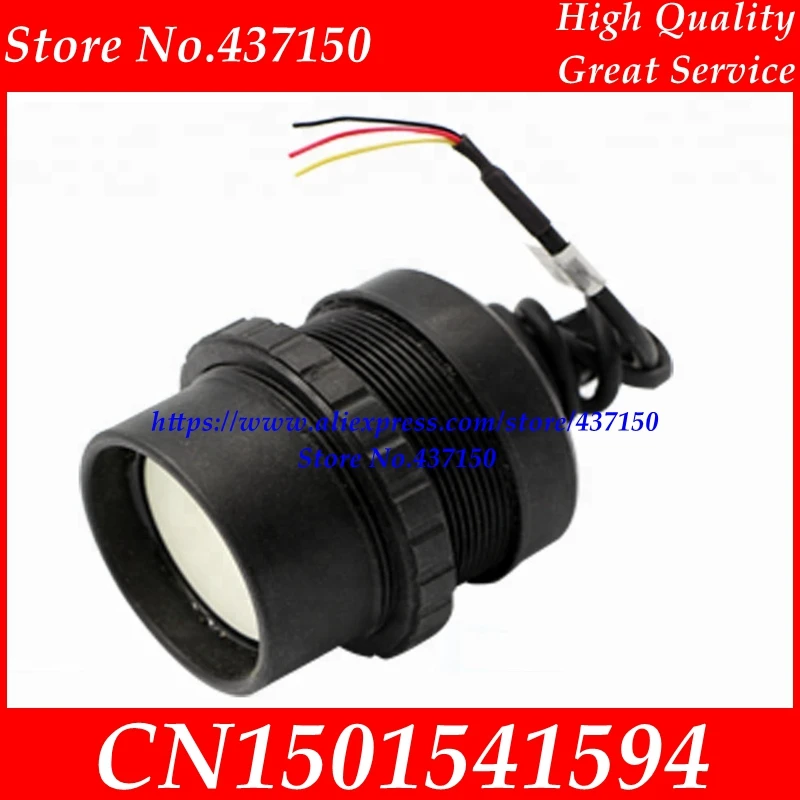

Ультразвуковой измеритель уровня/измеритель уровня материала жидкости датчик

Технические характеристики

Ультразвуковой датчик

Низкое энергопотребление-датчик

Средняя мощность-датчик

Большая мощность-датчик

Макс. Диапазон

≤ 5 м

≤ 7 м

≤ 10 м

≤ 10 м

≤ 12 м

≤ 15 м

Отмостки

Стандартный: 300 мм

350 мм

500 мм

500 мм

600 мм

800 мм

OEM:200 мм

Мощность питания

Стандартный: DC24V

DC24V

DC24V

DC24V

DC24V

DC24V

OEM:DC12V, AC220V

/

OEM:DC12V, AC220V

/

Угол луча

15 °

12 °

9 °

Рабочая частота

38 к ± 10 кГц

55 к ± 10 кГц

40 к ± 5 кГц

Точность

Стандарт: ± 0.5% F S или ± 5 мм;

(При 25 °, абсолютно плоская цель при условии стандарта)

OEM: FS≤ 1 м, точность может быть ± 1 мм

FS≤ 2 м, точность может быть ± 3 мм

FS≤ 15 м, точность может быть ± 0.25% FS

Выход сигнала

Стандарт: 4-20 мА (3 провода)

OEM: 4-20 мА (4 провода), 0-20 мА, 0-5 В, 1-5 В

0-10 В, 1-10 В (оба сигнала не могут быть настроены DC12v)

RS485 (Протокол MCU по умолчанию, адрес = 01, bps = 9600)

4-20mA + RS485; Для детей от 1 года до 5 лет V + RS485, 1 ~ 2NPN

1-10 В, 0-10 В, 4-20 мА (два провода)-источник питания 24 В постоянного тока не может быть OEM

Режим измерения

Стандарт: режим расстояния, расстояние от поверхности ультразвукового датчика до поверхности измерительного объекта

OEM: режим уровня; Расстояние поверхности уровня до уровня дна (нижняя часть резервуара)

Примечание: обеспечение расстояния поверхности датчика до нижней части уровня является фактическим креплением

Высота, в противном случае может быть ошибка установки.

Работая temp.

Стандарт: 0 ~ 50 °

OEM: отрицательная температура. -10 °,-20 °,-30 °; Положительная температура. 60 °,70 °,80 °

Режим проводки

Клемма быстрого подключения (может быть настроена на кабельную розетку около 1 м)

Установка

Тип винта или сито зажима; Размер винта: M68 * 2,0 мм

Класс защиты от поражения электрическим током

IP65, OEM IP66, IP67, IP68

Рабочая среда

Нормальное давление, не Взрывозащищенная; Некоррозионная среда

OEM: символ анти-взрыва Exia II AT3 (DC12 V, дальномер ≤ 10m)

Корпус датчика материала: PTFE для большого датчика мощности

Сильный в коррозионная стойкость

Примечания

1. Если диапазон уровня ≥ 15 м, оснащено другими ультразвуковыми датчиками

2. Пользователям не нужно устанавливать адрес, bps, высоту установки, поэтому, пожалуйста, проверьте на фабрике

До оформления заказа

3. Для RS485-PC продукта пользователи могут настроить параметры по программному обеспечению (по умолчанию)

Максимальный диапазон измерения зависит от ровной поверхности, поэтому, пожалуйста, подтвердите реальный

Использование окружающей среды и уровня поверхности при заказе.
