PLC FX1N-20MR и рельсового типа корпус дисплей релейный модуль задержки пуска 10-28 в

PLC FX1N-20MR и рельсового типа корпус и PLC дисплей релейный модуль задержки пуска модуль 10-28 в

• 100% новый и высокое качество
• Особенности:
• 12 входов, 8 1А реле 5А выходной ток, поставляется со всеми способами AD, точность DA: 0-4095
• Широкое напряжение питания: 10-28VDC
• Размеры: Длина x Ширина x Высота: 86x73x20 мм

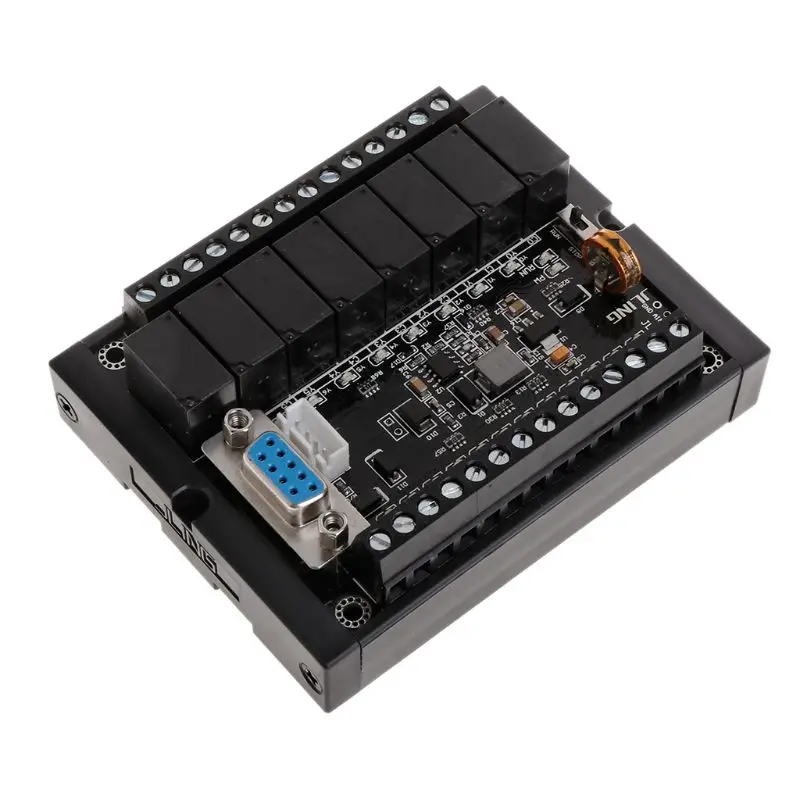

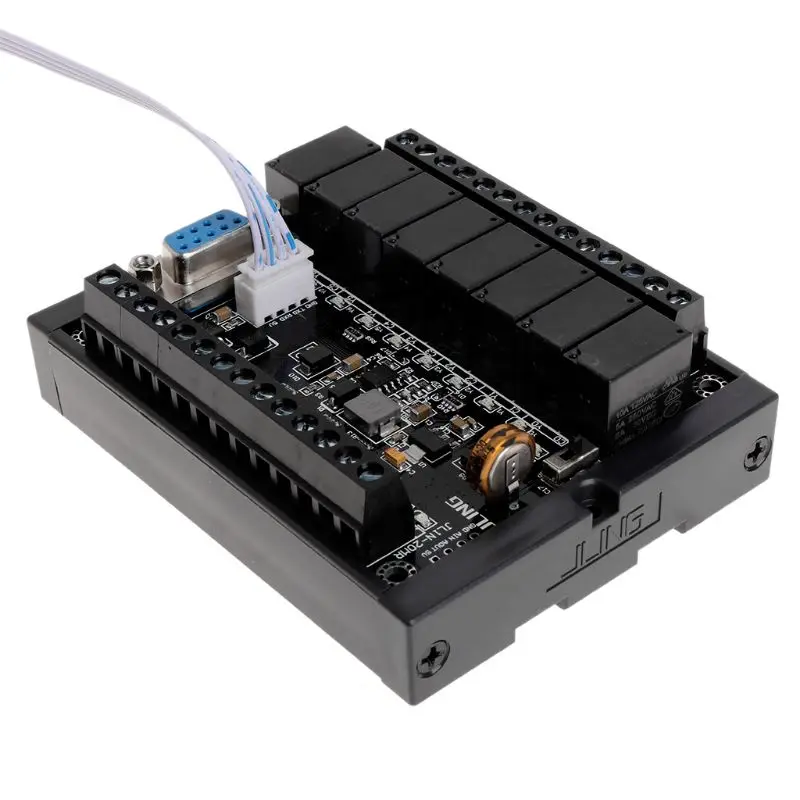

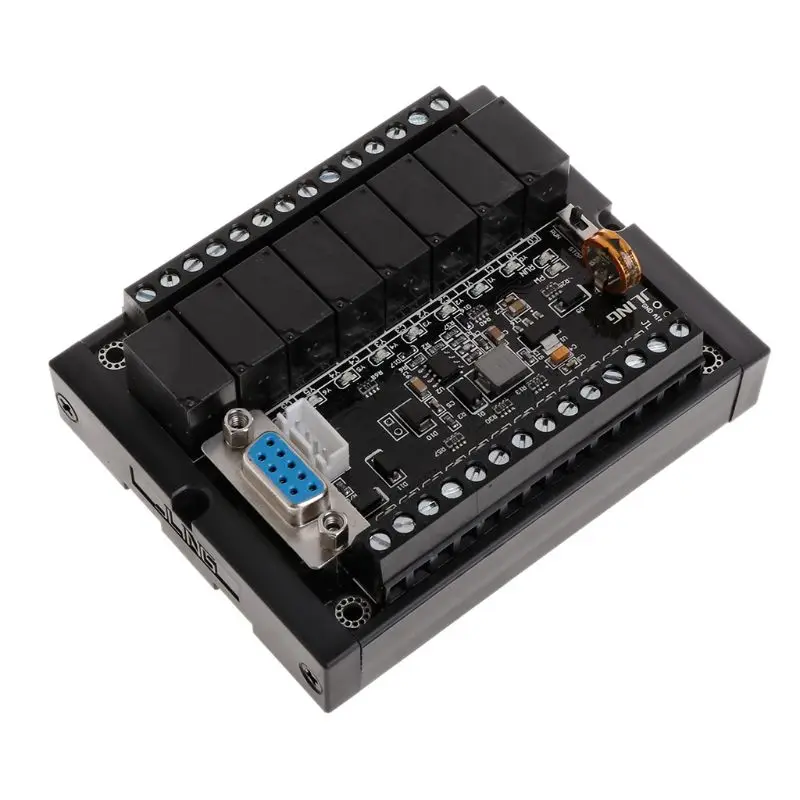

• Эта плата является PLCboard, прямое использование GX программного обеспечения трап диаграммы, написанные непосредственно к PLC, вы можете контролировать онлайн, даже дешевле, чем плата микроконтроллера.
• GX-Developer8.52 Китайское программное обеспечение для программирования адрес загрузки: Pan.baidu.com/s/1nty5XXn
• Преимущества использования ПЛК Плат:
• 1. Удобство программирования, клиенты могут научиться каждый день
• 2 многоразовые
• 3 Высокая стабильность
• 4 легко расширить
• Интегрированная, систематическая обработка от помех, схема питания через дизайн нескольких анти-помех, не опасаясь всех видов неблагоприятных электромагнитных помех рабочей среды.
• TwoUsing мощный 32 бит скорость ARM ядро CPUprogramming программного обеспечения FXGPWIN или GX Программирование разработчика.
• Можно загрузить монитор отладки.
• (Нет преобразования программного обеспечения, и regularplcзагрузите таким же образом)
• C Область применения: быть гибким для использования в случаях автоматического контроля различных отраслей промышленности, таких как металлургия, химическая промышленность, промышленное контрольное оборудование, пластмассы, текстиль, продукты питания, строительные материалы, упаковка, печать, столярное дело, центральный кондиционер воздуха, Оборудование для защиты окружающей среды и оборудование для контроля за единым процессом и другие отрасли в производстве машин, промышленной производственной линии, всех видов станков.
• Эта плата управления 10VDC-28VDC может быть источником питания, выберите тип для FX1N. Вход: X0-X7 в общей сложности 8 точек, выход: Y0-Y5 в общей сложности 6 точек. Максимальная емкость памяти: 2000 шагов доска была распылена тремя стойкими красками, лучше адаптирована к сложной среде применения.
• Функция модуля:
• Этот модуль является программируемым управлением, может достигать тысяч функций, стабильную и надежную работу, встроенную схему таймера watchdog, чтобы гарантировать, что модуль будет работать в течение длительного времени.
• Некоторые общие особенности показаны следующим образом:
• Включите источник питания, реле 1 закрыто в течение N секунд, а затем отсоедините реле 2 в течение N секунд.
• Когда источник питания включен, реле 1 выключено через N секунд, а затем реле 2 закрыто в течение N секунд, а затем выключено.
• Блок питания включен, реле 1, 2 не имеет действий, когда сигнал или кнопка запуска, реле 1 секунды после выключения N; затем через 2 секунды после того, как N реле выключено, до следующего триггера, повторите то же действие.
• Через сигнал 1, 2 программирование, может быть достигнуто на реле 1 и 2 произвольного управления.
• Когда сигнал 1 имеет сигнал, реле 1 закрыто, реле 2 Отключено; Когда сигнал 2 имеет сигнал, реле 1 выключено, и реле 2 закрыто.
• Может быть подключен к сигналу датчика, таким как PNP/NPN, программирование сигнала датчика, для достижения произвольного управления реле.
• Когда сигнал 1 срабатывает, реле 1 управляется, и когда сигнал 2 срабатывает, реле управления контролируется реле.
• Включите источник питания, Управляйте двигателем, поворачивая N секунды, а затем поверните N секунды, затем цикл.
• Когда сигнал 1 имеет сигнал, двигатель Управляется для вращения; Когда сигнал 2 имеет сигнал, двигатель перевернут.
• Это только некоторые примеры, модули могут достичь гораздо больше, чем эти функции:
• Входной Высокоскоростной импульсный C235, C251 и FX1N совместимый
• Выход relay1AType выходной Номинальный ток 5А прямой привод постоянного тока Соленоидный клапан, электромагнитный клапан переменного тока, контактор переменного тока, двигатель переменного тока и т. д.
• Меры предосторожности для использования:
• 1. ПЛК с двумя портами программирования. Интерфейс 232, вы можете напрямую использовать USB-232 последовательный порт с компьютером для загрузки программы напрямую, интерфейс TTL.
• 2. Закажите PLC Built-in1Analog внутренний регистр данных (D5030NoD8030).
• 3. Закажите PLC Built-in1Analog outputDAInternal data register D5101.
• 4. Когда требуется подключение к сенсорному экрану или тексту, можно использовать для подключения 232 порта программирования, интерфейс TTL может быть подключен к простому тексту компании.
• Вспомогательное реле:
• Общее использование: M0-M383
• Затемнение: M384-M1535
• Специальное использование: M8000-M8255
• Состояние: Использование: S0--S999
• Таймер:
• 100 мс: T0-T199 (0,1-3276,7 с)
• 10 мс: T200-245 (0,01-327,67 с)
• 1 мс накопительный Тип: T246-T249 (Затемнение)
• 10 мс накопительный Тип: T250-T255 (Затемнение)
• Встроенный потенциометр может использоваться в качестве аналогового таймера VRI: D5030
• Счетчик:
• 16 бит увеличение количества: C0-C15 (0-32767)
• 16 бит увеличение количества (затемнение держать): C16-C199
• Высокая Скорость Счетчик (затемнение держать): C200-C255
• Регистр данных:
• 16 бит общего назначения: D0-D127
• 16-битное Затемнение: D128-D5029
• 16 специальное использование (AD): D5030 (диапазон входного напряжения: 0-10 В)
• 16 специальное использование (DA): D5101 (Диапазон выходного напряжения: 0-3,3 В)
• Основные инструкции по контролю последовательности:
• LD, LDI, OUT, AND, ANI, OR, ORI, LDP, LDF, ANDP, ANDF, ORP, ORF, ORB, ANB, MPS, MRD. MPP, MC, MCR, INV, PLS, PLF, SET, RST, OUT, RST, NOP, END, CALL, CJ, FEND, SRET, STL, RET, EI, DI, IRET
• Инструкция по обработке данных: ZRST, MOV, DECO, ENCO, SUM, BON, MEAN, SQR, SWAP
• Арифметические инструкции: ADD, SUB, MUL, DIV, INC, DEC
• Высокоскоростная Инструкция по обработке: SPD, PLSY, PWM, PLSR, HSCS, HSCR
• Инструкция по позиционированию: PLSV, DRVI, DRVA
• Удобная Инструкция: ALT, INCD
• Контактная инструкция сравнения:
• LD =, LD>, LD <, LD <>, LD <=, LD> и =, и>, и <, и <>, и <=, и> =, или =, или>, или <, или <>, или <=, или> =
• Все инструкции поддерживают 32-битные инструкции и инструкции по запуску

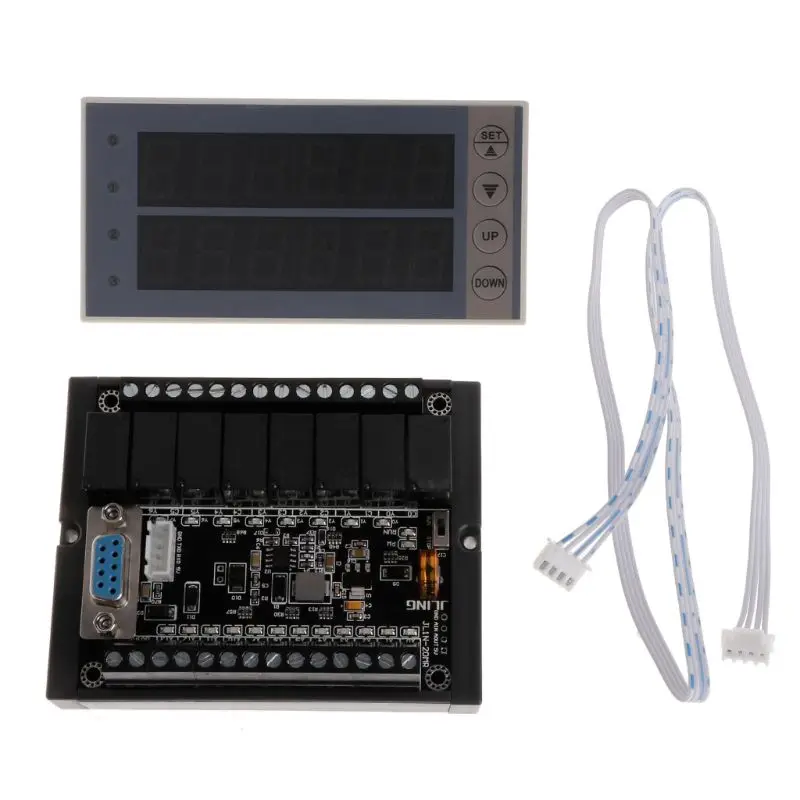

• В комплект входит:

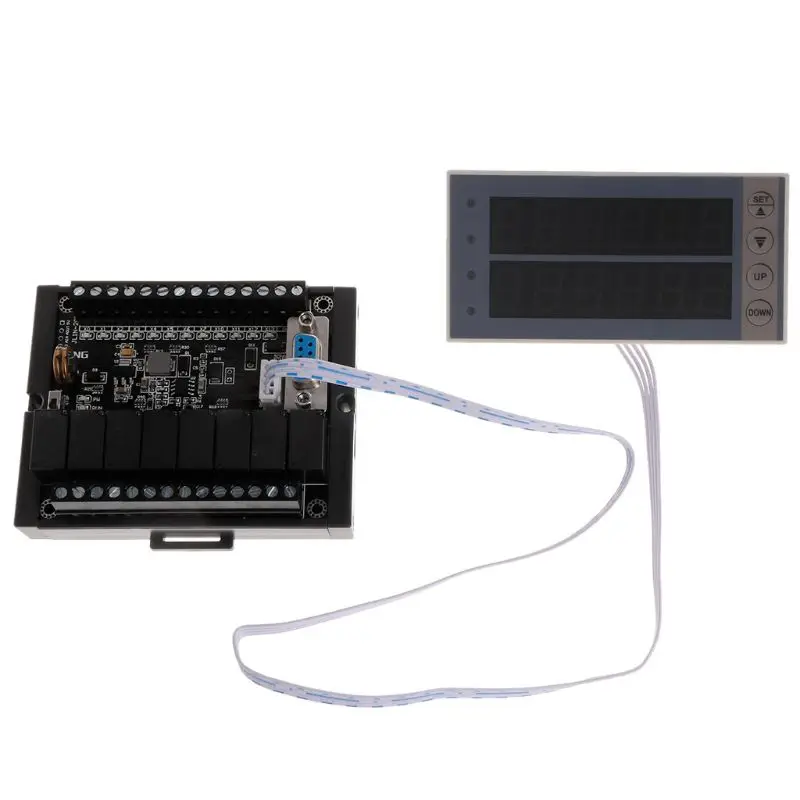

• 1 x PLC FX1N-20MR

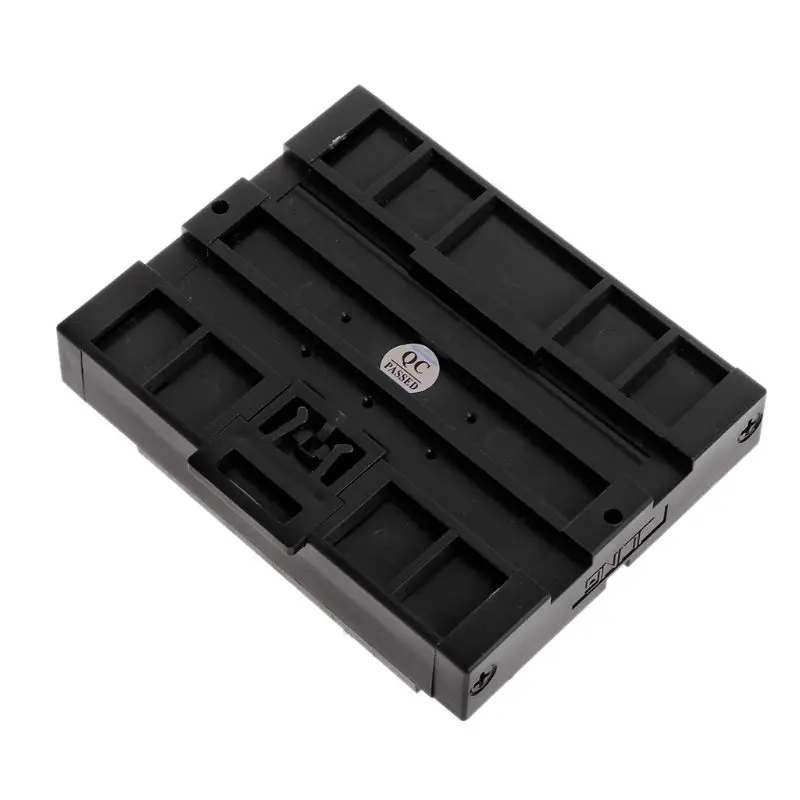

• 1 x Корпус рельсового типа
• Модуль реле дисплея ПЛК-1 шт.
