1. Описание продукта

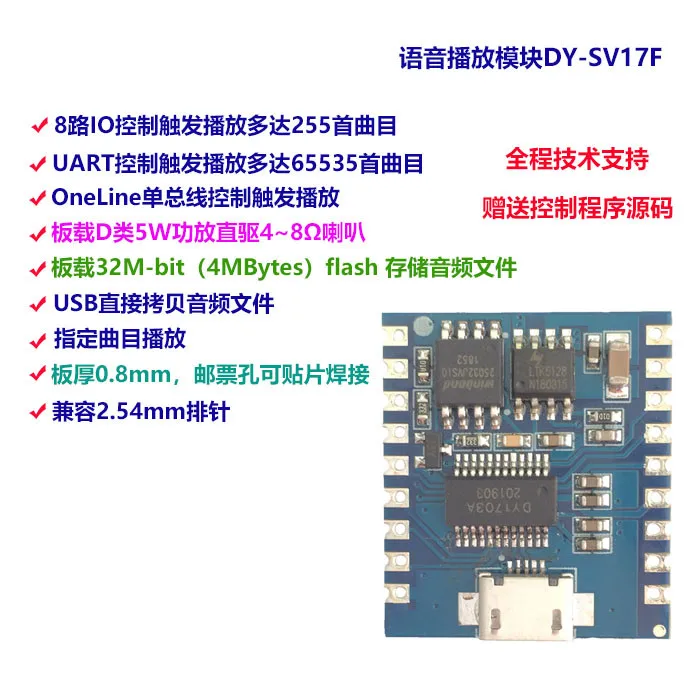

DY-SV17F-это интеллектуальный голосовой модуль, самостоятельно разработанный компанией. Он объединяет триггер сегмента IO, управление последовательным портом UART, управление серийным портом одной шины ONE_line, стандартный MP3 и другие 7 рабочих режимов; Встроенный усилитель мощности класса D 5 Вт может напрямую управлять 4Ω, динамик 3 ~ 5 Вт; Поддержка MP3, формата декодирования WAV, Встроенный 32 Мб (4 МБ) аудиофайл для флеш-памяти, Можно подключаться к компьютеру для обновления аудиофайлов через USB-кабель для передачи данных.

2. Характеристики продукта

1. Поддержка формата декодирования MP3.WAV.

2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.

2,4-битный Выход ЦАП, поддержка динамического диапазона 90 дБ, 3,24-85 дБ.

4. Встроенная флэш-память 32 МБ (4 Мб), вы можете обновить аудиофайл, подключив компьютер с помощью USB-кабеля.

5. Поставляется с усилителем мощности класса D мощностью 5 Вт, который может напрямую управлять динамиками 4 Ом, 3 ~ 5 Вт.

6. Функция голосового вещания с последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, добавлением и вычитанием громкости и т. д., самый большой выбор из 65535 песен, скорость передачи 9600 бит/с.

7. Поддержка функции воспроизведения триггера ввода-вывода, 8 портов ввода-вывода запускают 8 треков или 8 портов ввода-вывода для запуска 255 треков.

8. Поддержка управления последовательным портом одной шины One_line, может управлять воспроизведением, паузой, выбором песни, добавлением и вычитанием громкости и другими функциями.

9. Поддержка 3 настроек IO для выбора до 7 рабочих режимов.

3. Интерфейс модуля и определение функций

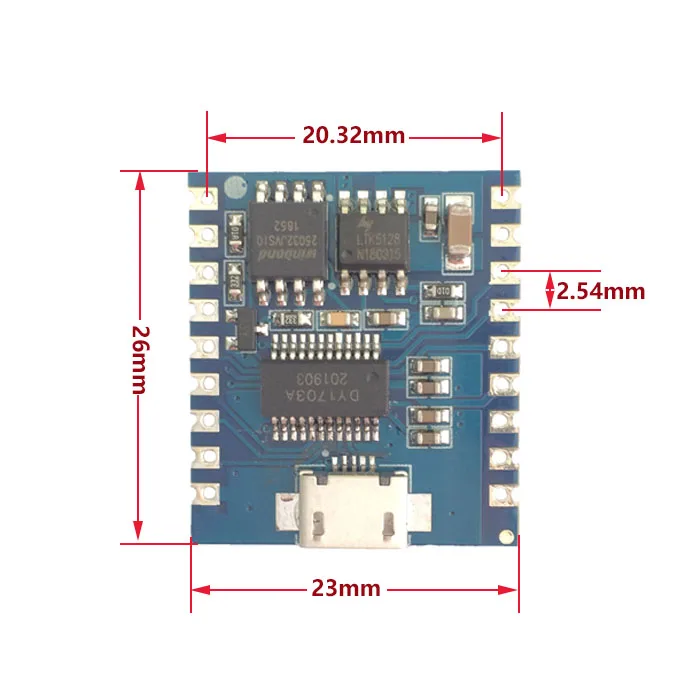

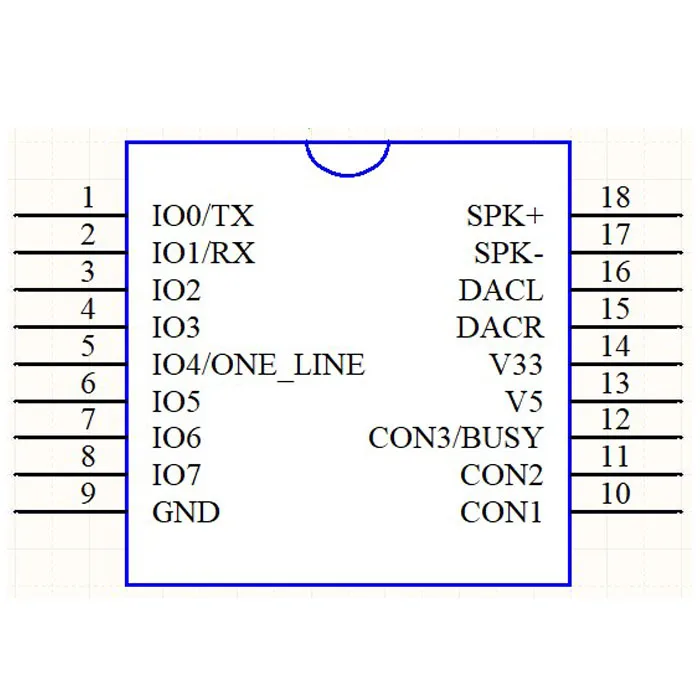

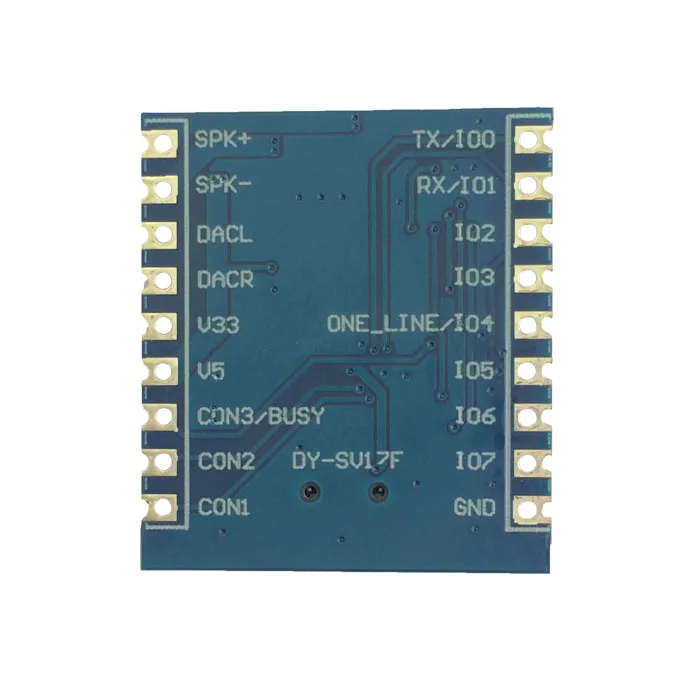

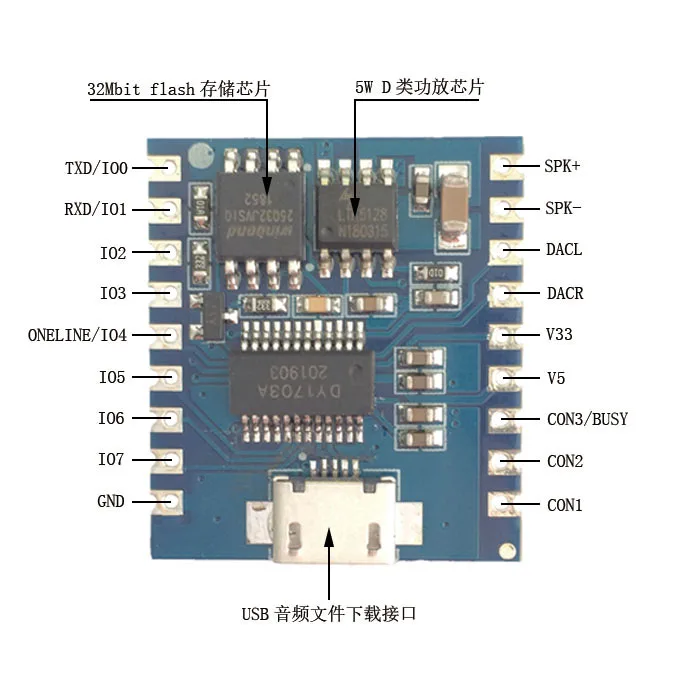

Определение контакта

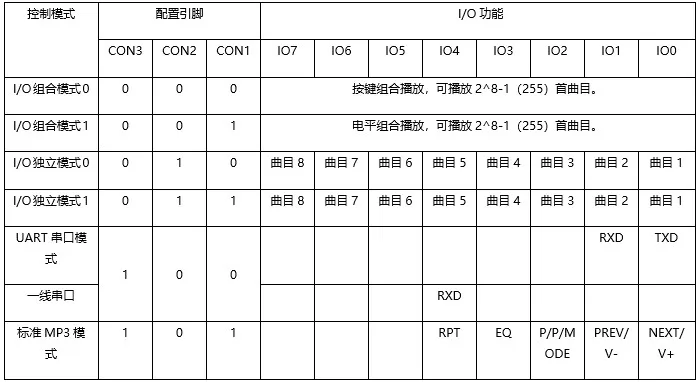

Входные и выходные характеристики IO

Примечание: «комбинированное воспроизведение клавиш» относится к уровню выхода IO0-IO7, соответствующему оригинальному высокому уровню, аналогичному нажатию кнопки

«Воспроизведение комбинации уровня» означает, что уровень выхода IO0-IO7 остается неизменным после уровня

Разница между «комбинацией ввода-вывода (независимым) режимом 0» и «комбинацией ввода-вывода (независимым) режим 1» состоит в том, что предыдущий режим продолжает воспроизводить текущую дорожку до конца, а последний режим останавливает воспроизведение сразу после выхода уровня.

5. Инструкции по эксплуатации режима

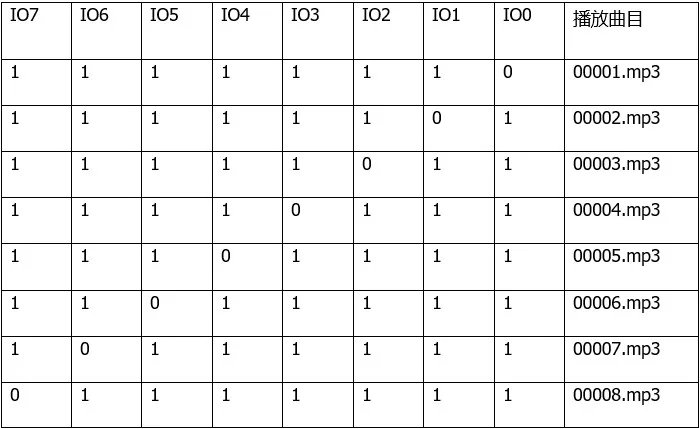

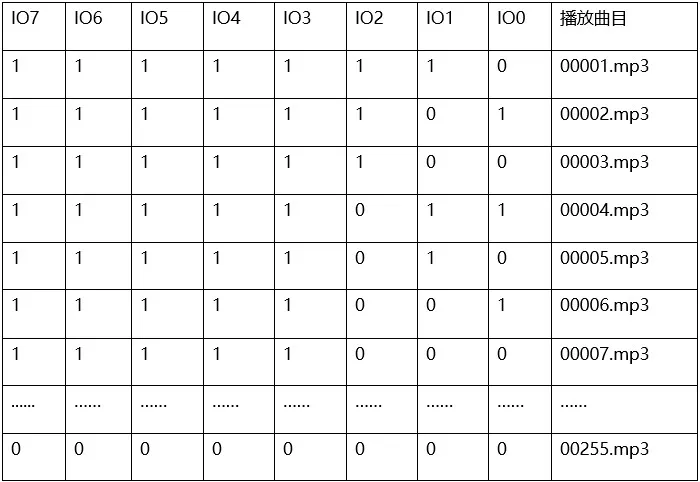

5,1 комбинированный режим ввода/вывода 0 (воспроизведение комбинированного ключа)

MCU управляет комбинированным триггером ввода-вывода (активный низкий уровень), чтобы освободить заданную дорожку (IO0-IO7 возвращается на высокий уровень), останавливает текущую дорожку после воспроизведения; Повторно запускается во время воспроизведения, воспроизведение новой дорожки и завершение воспроизведения; Если триггер (не отпустить уровень), циклическое воспроизведение; Занято во время воспроизведения.

Примечание: Название трека должно быть названо в соответствии с 5 цифрами.

Контроль трека

Комбинированный режим 5,2 IO 1 (воспроизведение комбинированного уровня)

MCU управляет комбинированным триггером IO (active low) заданной дорожкой, и указанная дорожка воспроизводится непрерывно. Релиз уровня (IO0-IO7 возвращается к высокому уровню) останавливает воспроизведение. Уровень воспроизведения освобождается на полпути, и воспроизведение немедленно прекращается. Процесс воспроизведения занят эффективно.

Примечание: Название трека должно быть названо в соответствии с 5 цифрами.

Контроль трека

5,3 независимый режим ввода-вывода 0 (независимое управление кнопкой) IO0-IO7 независимо управляет 8 треками, запуск ввода-вывода (активный низкий уровень), указанный трек отпускается (IO0-IO7 возвращает высокий уровень), текущий трек прекращается после воспроизведения; повторный запуск, воспроизведение нового трека, конечная остановка воспроизведения; Если он срабатывает постоянно (Без уровня релиза), циклическое воспроизведение; Процесс трансляции занят.

Примечание: Название трека должно быть названо в соответствии с 5 цифрами. Контроль трека

5,4 независимый режим ввода-вывода 1 (независимое управление уровнем) IO0-IO7 независимо управляет 8 треками, триггер ввода-вывода (активный низкий уровень) указанный трек воспроизводится непрерывно, выпуск уровня (IO0-IO7 возвращает высокий уровень) это прекратить играть. Отпустите уровень в середине воспроизведения, немедленно прекратите воспроизведение. Занятый процесс действителен.

Примечание: Название трека должно быть названо в соответствии с 5 цифрами.

Контроль трека

5,5 режим последовательного порта UART

5.5.1 формат связи

Используйте полнодуплексную последовательную связь;

Скорость передачи 9600, бит данных 8, стопорный бит 1 бит, контрольный бит N.

Начальный код-тип инструкции-длина данных (n) -данные 1-данные n-и проверка (SM)

Код команды: фиксирован на AA.

Тип инструкции: используется для определения типа инструкции.

Длина данных: количество байт данных в инструкции.

Данные: соответствующие данные в инструкции. Когда длина данных равна 1, это означает, что существует только CMD и нет битов данных.

И проверьте: нижние 8 бит суммы всех предыдущих байтов, то есть добавляется стартовый код к данным, а нижние 8 бит.

Формат данных: данные или команда отправляются, верхние 8 бит данных находятся спереди, а нижние 8 бит-сзади.

5.5.2 протокол связи

Ниже приведено определение данных возврата и идентификации этого чипа.

1. Определение статуса воспроизведения: система включена и остановлена.

00 (остановка) 01 (воспроизведение) 02 (пауза)

2. Определение буквы диска: она останавливается после переключения буквы диска.

USB:00 SD:01 FLASH:02 NO_DEVICE:FF

3. Объем: общий объем 31, 0-30, по умолчанию 20.

4. Определение режима воспроизведения: по умолчанию при включении питания до одной остановки.

Полный цикл (00): воспроизводит весь трек последовательно, циклично после воспроизведения.

Один цикл (01): текущая дорожка воспроизводится непрерывно.

Одиночная остановка (02): остановка текущей дорожки после завершения игры.

Полный случайный (03): случайным образом воспроизводит внутренние дорожки на букве диска.

Цикл каталогов (04): воспроизведение треков в текущей папке по порядку, циклов после воспроизведения, и каталог не содержит подкаталогов.

Случайный каталог (05): случайное воспроизведение в текущем каталоге, Каталог не содержит подкаталогов.

Последовательное воспроизведение каталогов (06): воспроизведение треков в текущей папке по порядку, остановка после воспроизведения, а каталог не содержит подкаталогов.

Воспроизведение в последовательности (07): воспроизведение всей дорожки по порядку, остановка после воспроизведения.

5. Определение EQ: Стандартный EQ для включения питания (00).

Обычный (00) поп (01) Рок (02) Джаз (03) Классический (04)

6. Определение комбинированного воспроизведения: комбинированное воспроизведение комбинировано по имени файла. Требования к файлам хранятся в папке XY. Можно изменить имя файла для объединения на двухбайтное имя. Обычно рекомендуется использовать номера. Например: 01.mp3, 02.mp3, также можно назвать двумя буквами или китайским иероглифом.

Примечание: «Выбор» и «Вставка» воспроизводятся в соответствии с названием трека. Например, если название трека «00123.mp3», данные, вводимые выбранной песней: «0x01», «0x02», «0x03» и «0x0B», И выбор завершен.;

Для получения подробной информации о разработке обратитесь к Руководству по использованию режима One-Line (One_Line)
