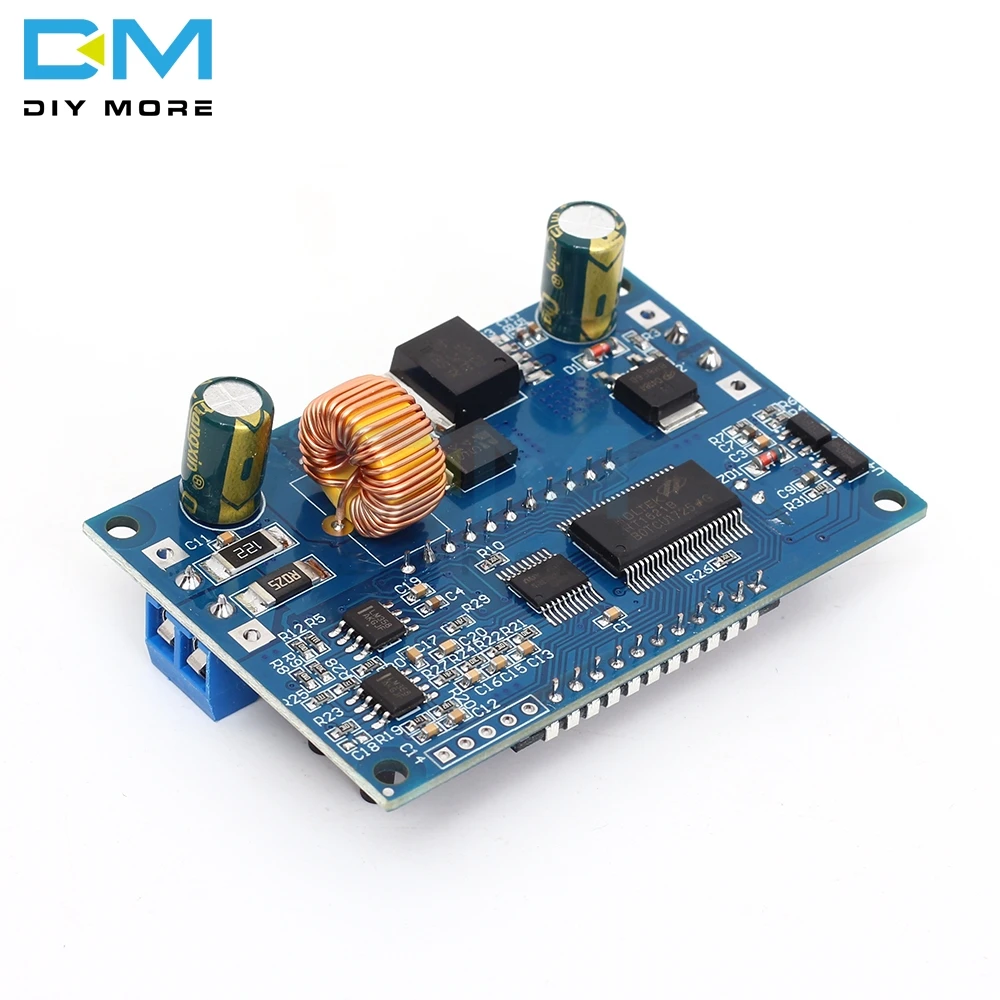

1. Описание:

ZK-J5X-это модуль постоянного тока с регулируемым постоянным напряжением, понижающим постоянный ток, с ЖК-дисплеем. HD дисплей Входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Его можно использовать как обычный модуль питания buck, модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, Практичный.

2. Особенности:

Высоковольтный устойчивый терминал;

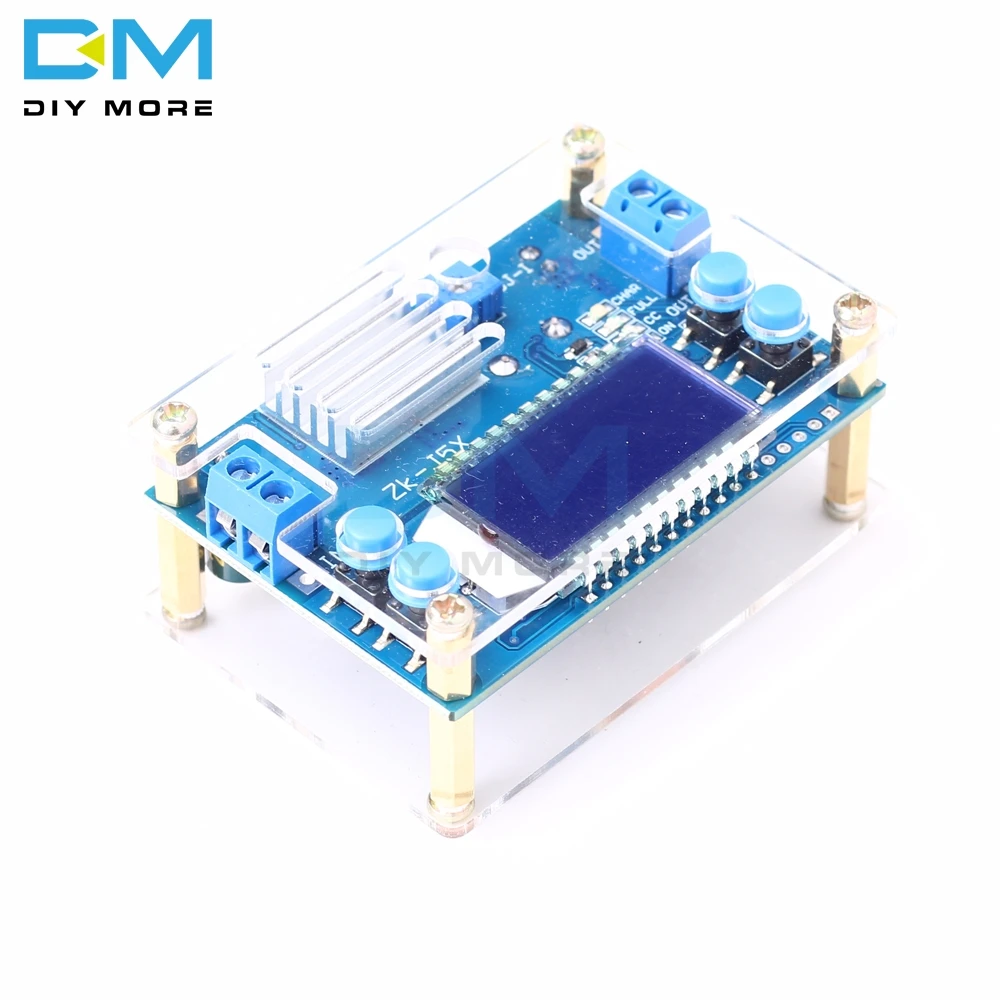

С высококачественной акриловой оболочкой;

Поддержка полной выходной мощности;

Поддержка защиты от обратного хода;

Поддержка защиты от короткого замыкания;

Поддержка включения выхода;

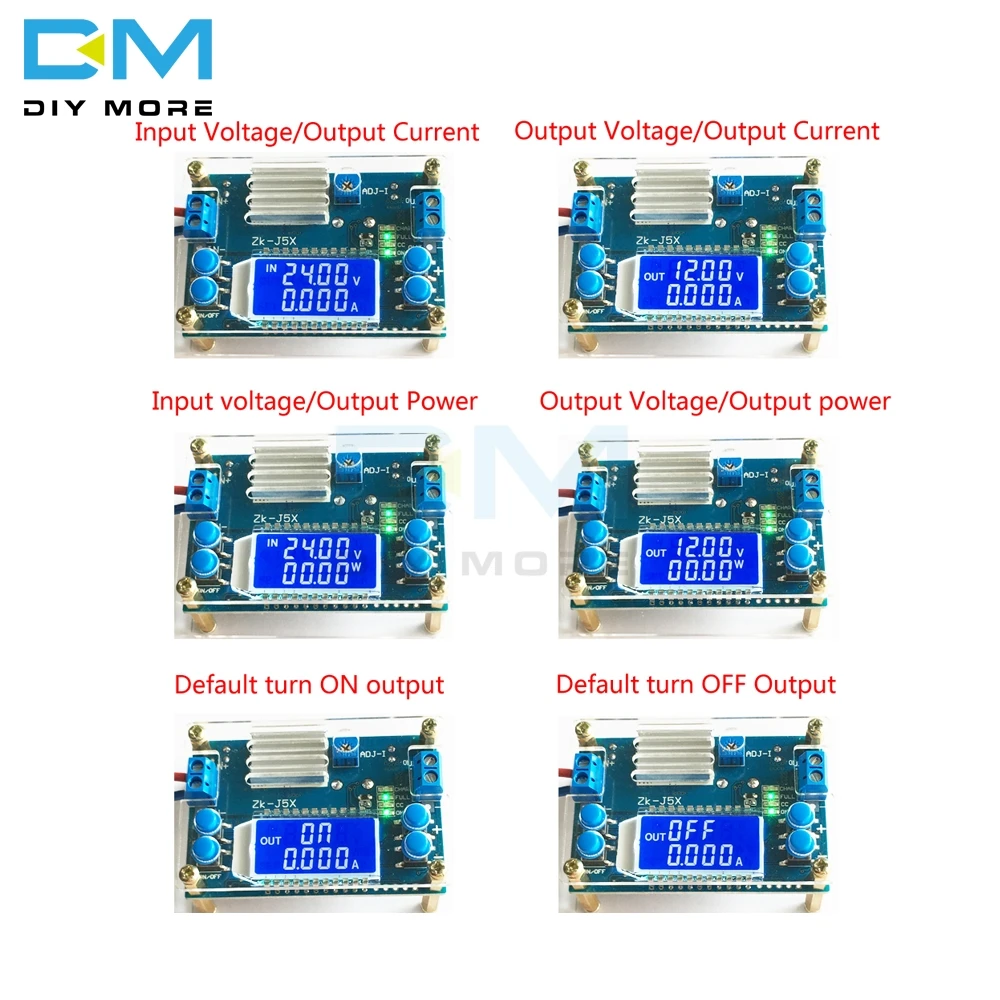

ЖК-экран HD дисплей;

Поддержка функции зарядки;

Поддержка выбора выхода;

Поддержка входного напряжения дисплея;

Поддержка отображения выходного напряжения, тока, мощности;

Поддержка индикатора рабочего состояния;

Несколько параметров отображаются одновременно;

Высокий ток, низкое тепло;

3. Параметры:

Название продукта: 5A понижающий модуль питания

Рабочая Напряжение: DC 6,5 V-36V

Выходное напряжение: DC 1,2 V-32V постоянного тока

Выходной ток: 5А (4,5а нужен радиатор; 3,5а стабильный в течение длительного времени)

Выходная мощность: 75 Вт (75 Вт нужен радиатор; 50 Вт для 3,5a)

Напряжение Дисплей диапазон: 1,2 ~ 32В

Точность отображения напряжения: +/-0,1 в

Напряжение Дисплей Разрешение: 0,05 V

Диапазон отображения тока: 0 ~ 5A

Точность отображения тока: +/-0.05A

Разрешение дисплея напряжения: 0.005A

Эффективность преобразования: около 94%

Рабочий ток: 30 мА

Мягкий стартер: Да (отказ при высокой нагрузке)

Защита от обратного хода: Да

Защита от обратного потока: нет (рекомендуется подключить диод в серии «Out +»)

Диапазон рабочих температур:-20 ° ~ 85 °

Диапазон рабочей влажности: 0%-95% RH

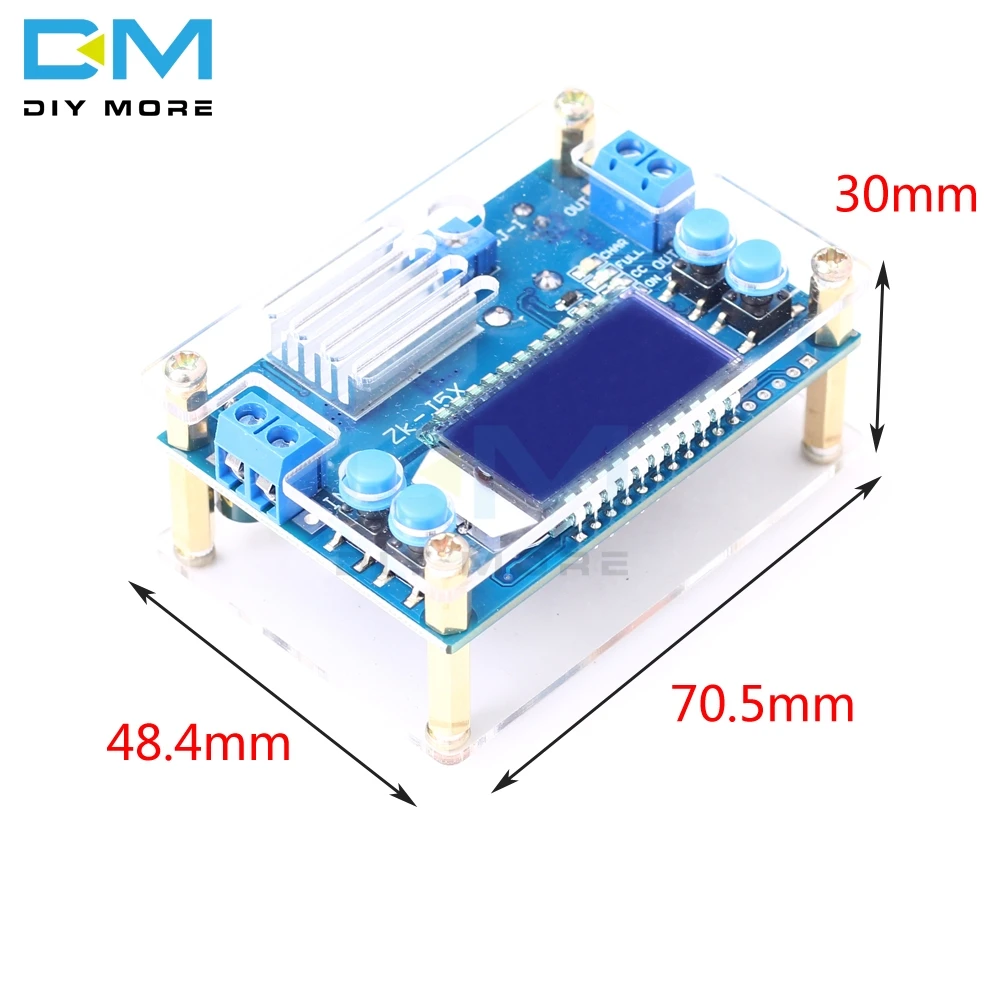

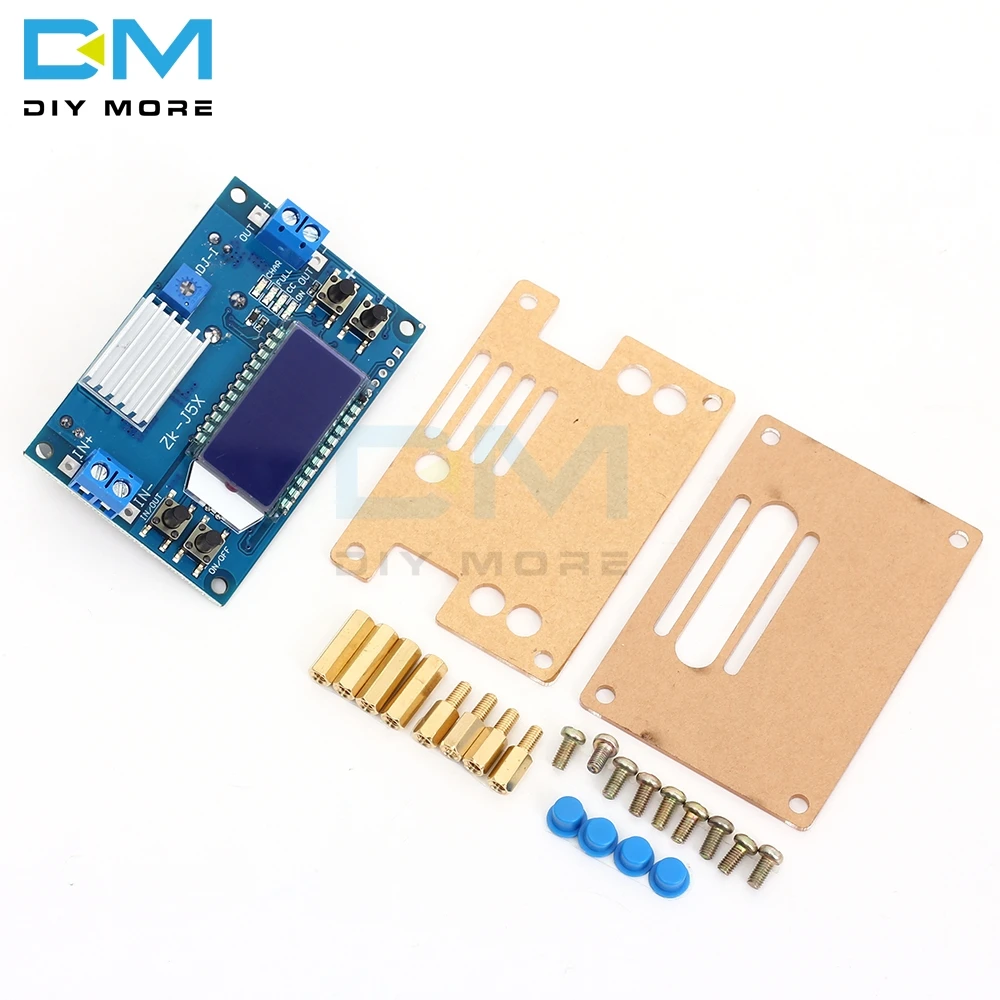

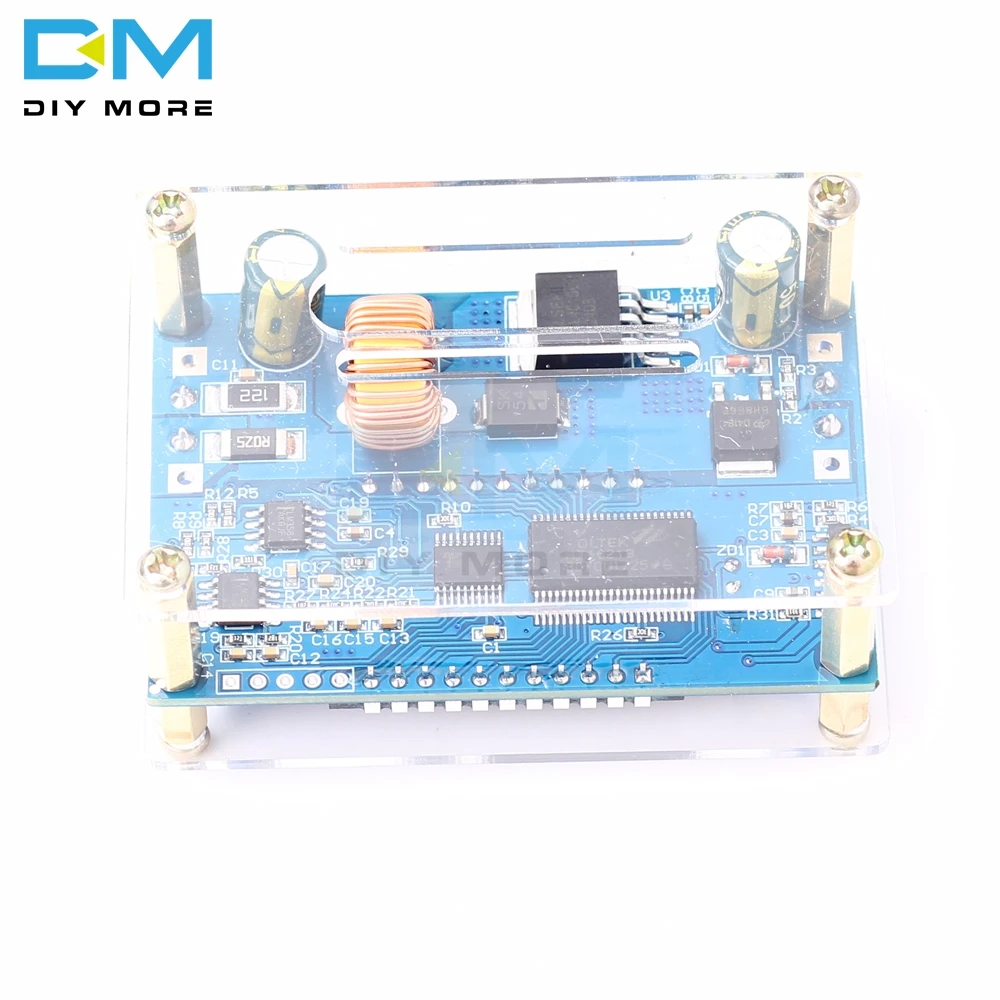

Размер с оболочкой: 70,5*48,4*30 мм

Размер радиатора: 20*14*6 мм

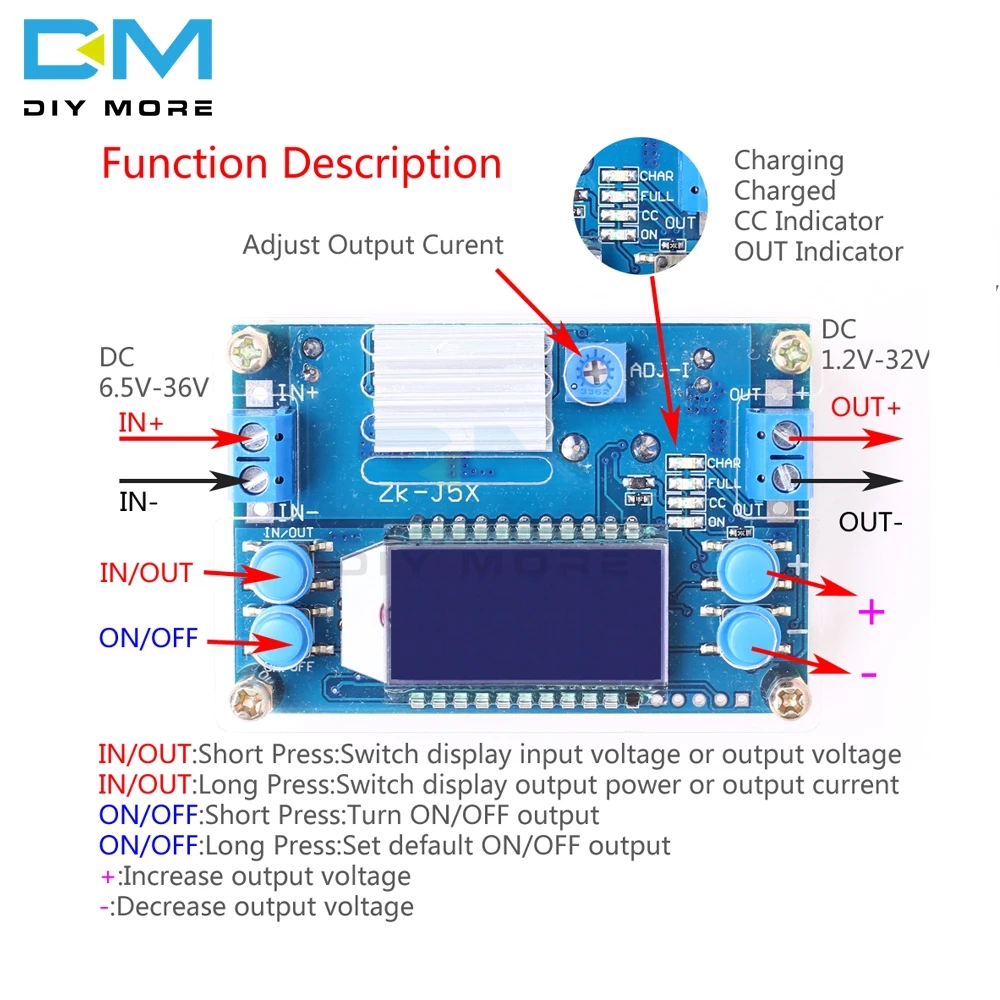

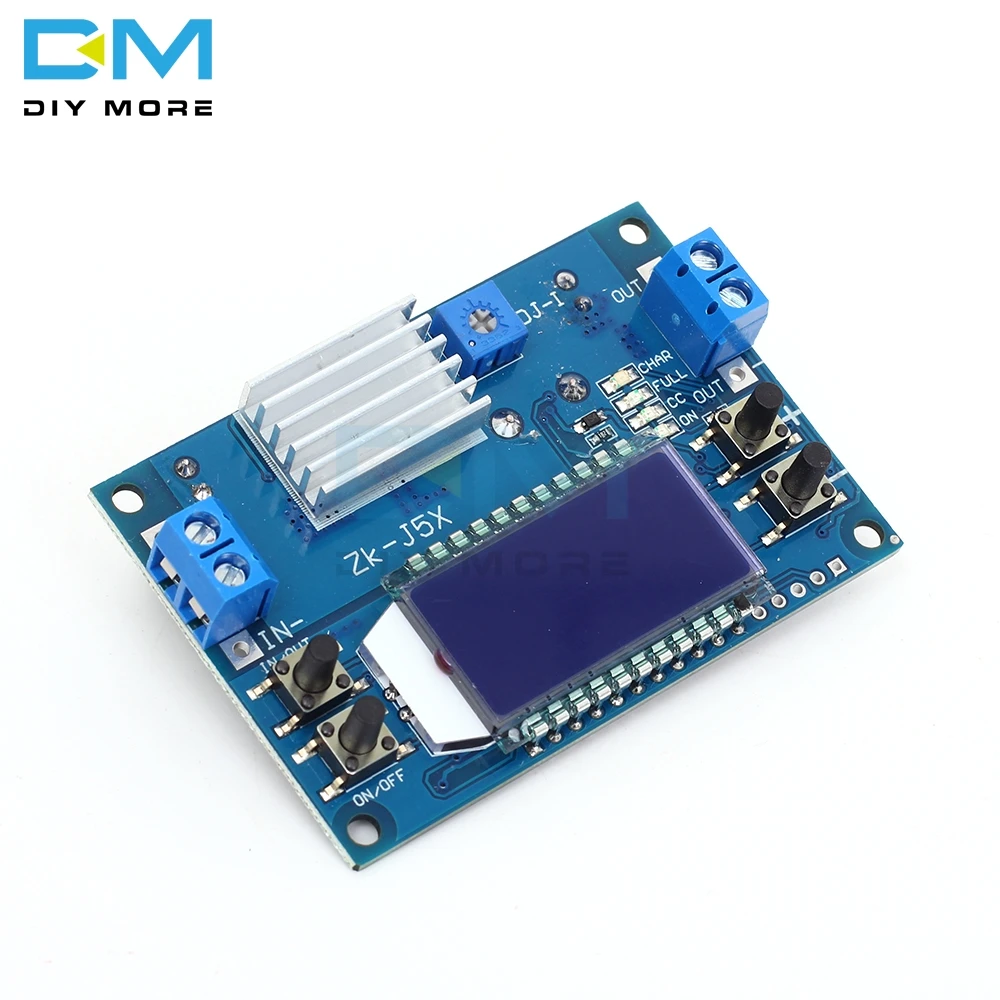

4. Кнопка/потенциометр/светодиодный Введение:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. ВКЛ/ВЫКЛ: короткое нажатие, чтобы выбрать выходное напряжение. Длительное нажатие используется для восстановления настроек по умолчанию для следующей перезарядки.

3>. Вход/выход: короткое нажатие для переключения отображения входного напряжения или выходного напряжения. Длительное нажатие используется для переключения выходного тока или выходной мощности.

4>. Кнопка '+': используется для регулирования выходного напряжения. Увеличение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение увеличивается на 0,05 V. Длительное нажатие может непрерывно увеличиваться. Увеличение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.

5>. Кнопка ' - ': используется для регулирования выходного напряжения. Уменьшение выходного напряжения. При каждом нажатии кнопки для короткого нажатия, выходное напряжение уменьшается на 0,05 V. Длительное нажатие может непрерывно уменьшаться. Уменьшение 0,1 V, 1V в режиме непрерывного в том случае, если держать нажмите и удерживайте кнопку снова.

6>.ADJ-I потенциометра: Регулировка выходного тока. Увеличьте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает установленного значения тока. Красный светодиодный индикатор постоянного тока включится.

7>. Светодиодный: зеленый светодиодный индикатор. Выходной индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен.

8>. Светодиодный индикатор CC: Красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается.

9>. Полный светодиодный: зеленый светодиодный. Полностью заряженный индикатор. Когда аккумулятор полностью заряжен. Он будет зафиксировано какое-либо движение. Включится, если выходной ток меньше 0,2a, когда заданный ток 2A.

10>.CHAR Светодиодный индикатор: индикатор зарядки. Он включается при зарядке.

5. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подключите правильное входное напряжение на входном терминале;

1,2>. Настройка '+' и ' - ' кнопок постоянного напряжения для установки выходного напряжения в соответствии с требованиями.

1,3>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.

1,4>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

1,5>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. Тестирование и использование (Е. g: Максимальный выходной ток модуля составляет 2А, если дисплей 2А на мультиметре. Тогда максимальный ток может быть только 2A при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный выключен.)

1,7>. Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.

2>. Как зарядное устройство:

2,1>. Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Это вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки.

2,2>. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если литиевая батарея для параметра 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

2,4>. Проверьте выходное напряжение с помощью мультиметра и отрегулируйте '+' и ' - ' кнопки постоянного напряжения, чтобы убедиться, что выходное напряжение достигнет, чтобы потребовать плавающего напряжения зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

2,5>. Сначала поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.

2,6>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

2,7>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время набора параметров).

3,3>. Проверьте выходное напряжение мультиметром на выходной клемме и настройте кнопки '+' и ' - ' для установки выходного напряжения на максимальное рабочее напряжение светодиодный индикатор.

3,4>. Поверните ADJ-I потенциометра против часовой стрелки более 10 поворотов.

3,5>. Тестовый выходной ток короткого замыкания с помощью мультиметра на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле)

3,6>. Поверните ADJ-I потенциометра постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током.

3,7>. Подключение светодиодный и тест.

6. Примечание:

1. Выходное напряжение по умолчанию составляет около 5 В.

2. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае оно не будет работать нормально.

3. Пожалуйста, нажмите кнопку ' - ' повторно, если нет выходного напряжения.

4. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

5. Пожалуйста, не выходите.

6. Вход напряжение должно быть 0,5 V выше, чем выходное напряжение.

7. Пожалуйста, подключите вход перед подключением батареи при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется серийный диод анти-обратного потока на входном положительном терминале.

8. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток.

9. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

10. Пожалуйста, понижайте выходную мощность, если модуль горячий.

11. Модуля выходное напряжение и ток точность 0,1 V и 0.05A.

12. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
