4 канальный RS232/485/серийный модуль управления релейная плата MODBUS RTU/компьютерный

4 канальный RS232/485/серийный модуль управления релейная плата MODBUS RTU/компьютерный

7-30 в Настройка теперь поддерживается обоими протоколами. Те, которые куплены, одинаковые. Детали обновлены до настроек программного обеспечения, поэтому есть различия. Но функция не влияет, но Настройка более удобна.

Функциональное описание

Модуль реле управления RS232/RS485 может управлять переключателем модуля путем отправки команд передачи данных через последовательный порт RS232 или интерфейс RS485. Его можно управлять одной командой или несколькими каналами. Закройте. Перевернутый. Время открытия. Отключение времени. Статус запроса и т. Д. Функции.

Время работы

RS232/RS485 модуль управления реле, может использовать компьютер для подключения к контроллеру через последовательный порт (USB Последовательный порт без последовательного порта) для управления устройством. Интерфейс принимает выход переключателя, который имеет нормально открытую и закрытую точку, и может быть установлен программным обеспечением контроля времени. Контроль, может быть установлен несколько отдельных, несколько точек, ежедневно или в зависимости от дня недели, также может быть установлен Дата и время, аналогично работе будильника смартфона, программное обеспечение может свободно устанавливать имя каждой дороги, Вы можете отредактировать пользователя, информация о времени обрабатывается в виде файла, который удобен для пользователя. Примечание: время использования этого продукта. Информация о времени хранится на компьютере. Компьютер отправляет соответствующую команду переключателя в запланированное время для управления переключателем. Поэтому он должен храниться вместе с компьютером. Это общение. Таким образом, это онлайн-версия, если вы хотите использовать автономный компьютер, пожалуйста, купите Автономную версию.

http://item.taobao.com/item.htm?spm=686.1000925.0.0.7c5JoZ&id=43700316658

                                                 Чрезвычайно мощный протокол связи

1. Откройте определенную дорогу.

2. Закройте определенную дорогу.

3. Статус запроса.

4. Управление командой, одна команда контролирует открытие и закрытие всех реле.

5. Группа отключена, и некоторые реле контролируются, чтобы быть отключены.

6. Групповое всасывание и Управление несколькими реле для всасывания и.

7. Групповое разворот, контроль обратного состояния некоторых реле.

8. Переверните реле.

9. Контролируйте, как долго реле всасывается и автоматически отключается. Время определяется командой отправки. Диапазон времени-1 мс ~ 65535 с (1 Миллисекунда-18 часов).

10. Контролируйте, как долго реле отключено через долгое время. Время определяется командой отправки. Диапазон времени-1 мс ~ 65535 с (1 мс до 18 часов).

11. Все вышесказанное может иметь команды для ответа на данные и команды, которые не отвечают на данные.

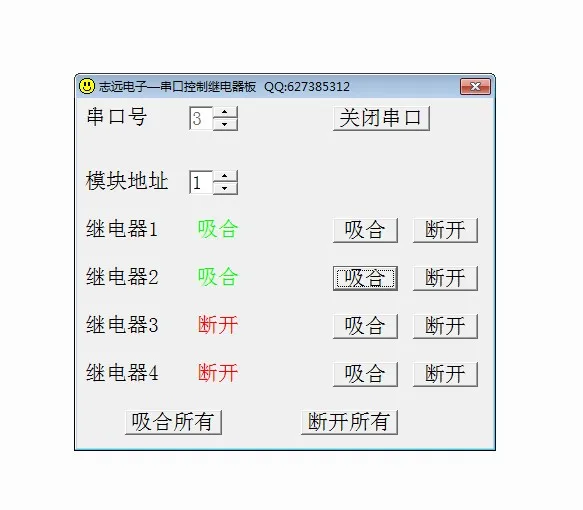

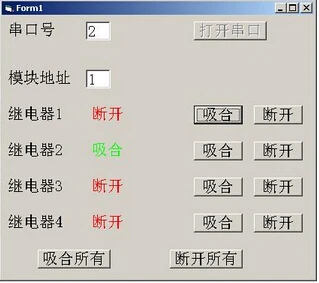

"Пользовательское соглашение" использование программного обеспечения

Протокол связи "пользовательское соглашение"

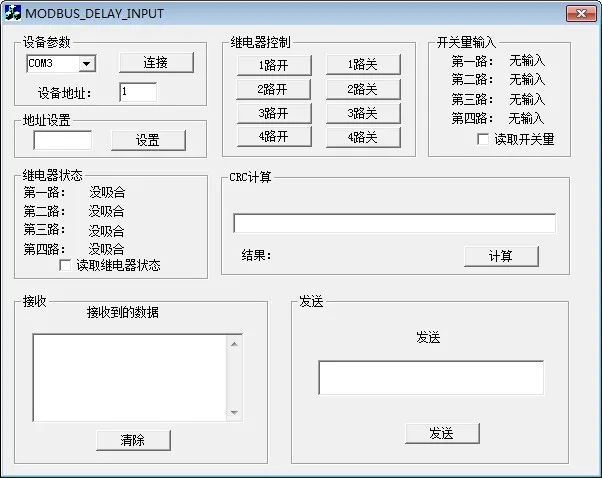

"MODBUS type" с помощью программного обеспечения

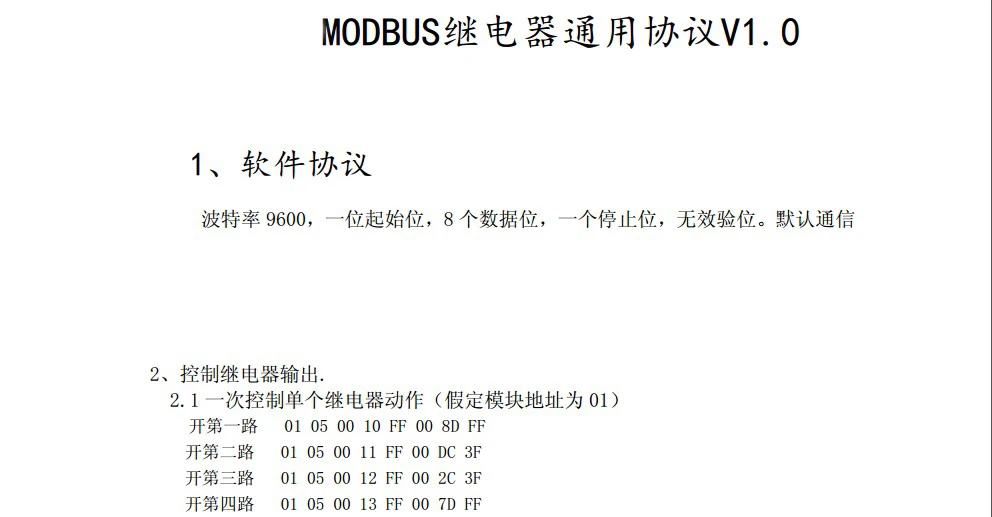

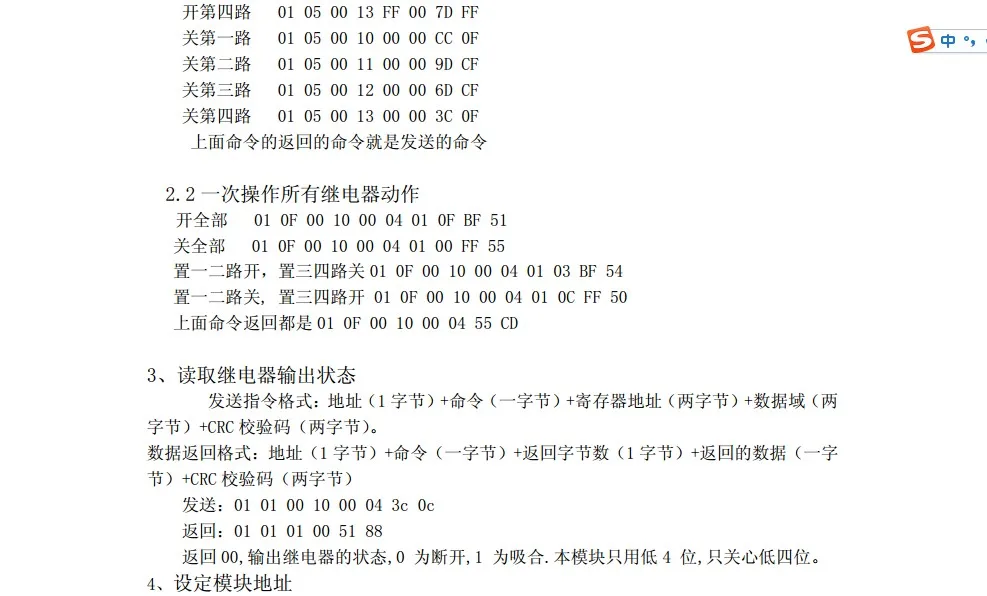

Описание протокола "MODBUS type" (не поддерживает синхронизацию)

Особенности

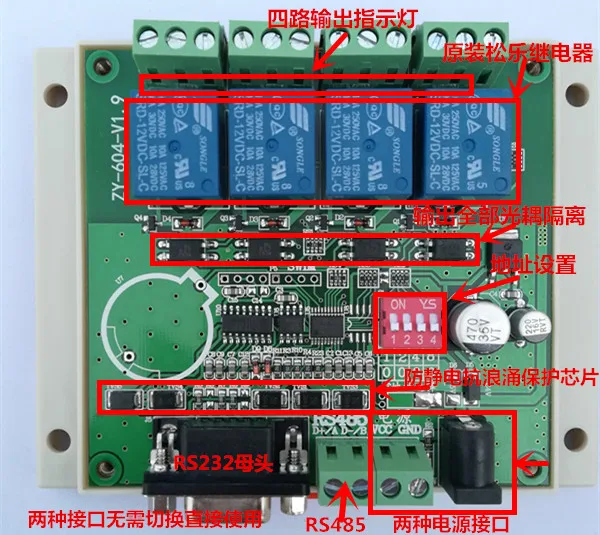

1. Интерфейс связи: он принимает интерфейсы RS232 и RS485 для удовлетворения различных интерфейсов связи.

2. Интерфейс питания: он принимает универсальный 5,5 мм универсальный интерфейс питания и клеммный блок два интерфейса питания для удовлетворения различных потребностей интерфейса.

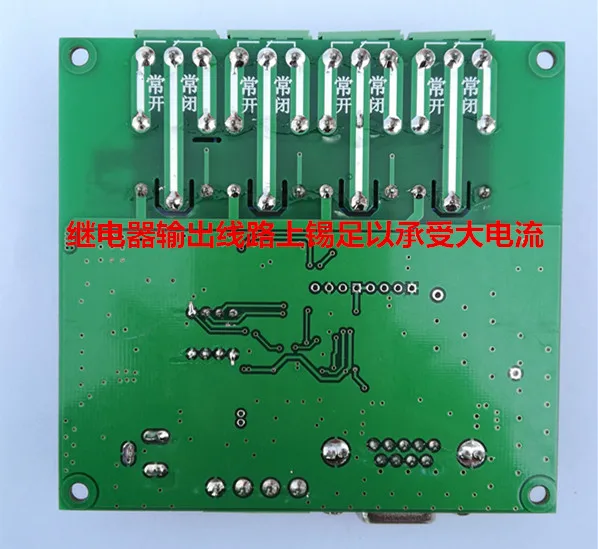

3. Выходной интерфейс: трехклеммный клеммный блок, общий, нормально открытый, нормально закрытый, более удобный и гибкий в использовании.

4. Внутренняя функция: реле внутреннего контроля богато функциями, протокол связи является открытым исходным кодом, и предоставляется простой исходный код программного обеспечения для облегчения вторичного развития.

5. Все переключатели имеют светодиодную индикацию состояния, состояние переключателя четкое с первого взгляда (статус переключателя отображается на программном обеспечении), и есть индикатор питания.

6. Плата оснащена 5 ЧИПАМИ защиты телевизоров, которые эффективно предотвращают статические поломки и защищают стабильность связи, независимо от стоимости, и только ищут стабильность.

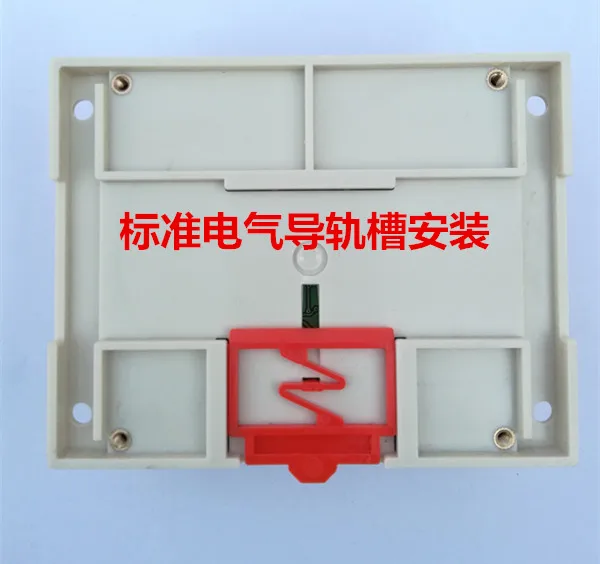

7. Настройте стандартный корпус промышленного контроля, стандартный слот для крепления на задней панели.

8. Контроллер может использоваться в нескольких соединениях. Существует два метода: адрес установки программного обеспечения и адрес настройки оборудования.

Параметр модуля

Размер модуля: 90 мм * 115 мм

Напряжение источника питания: 7-30 в

Ток поставки: 500 мА

Контрольный ток: AC220V10A, DC30V10A

Выходная индикация: выход четырех реле имеет четыре выходных индикатора, чтобы увидеть текущее состояние реле в любое время.

Список доставки:

1. Управляйте модулем переключателя. Обратите внимание, что в комплект не входит источник питания и серийный кабель.

2. Соответствующая информация (включая программное обеспечение управления. Исходный код VB. Протокол связи) информация, отправленная в почтовый ящик, друзья, которые купили почтовый ящик.
