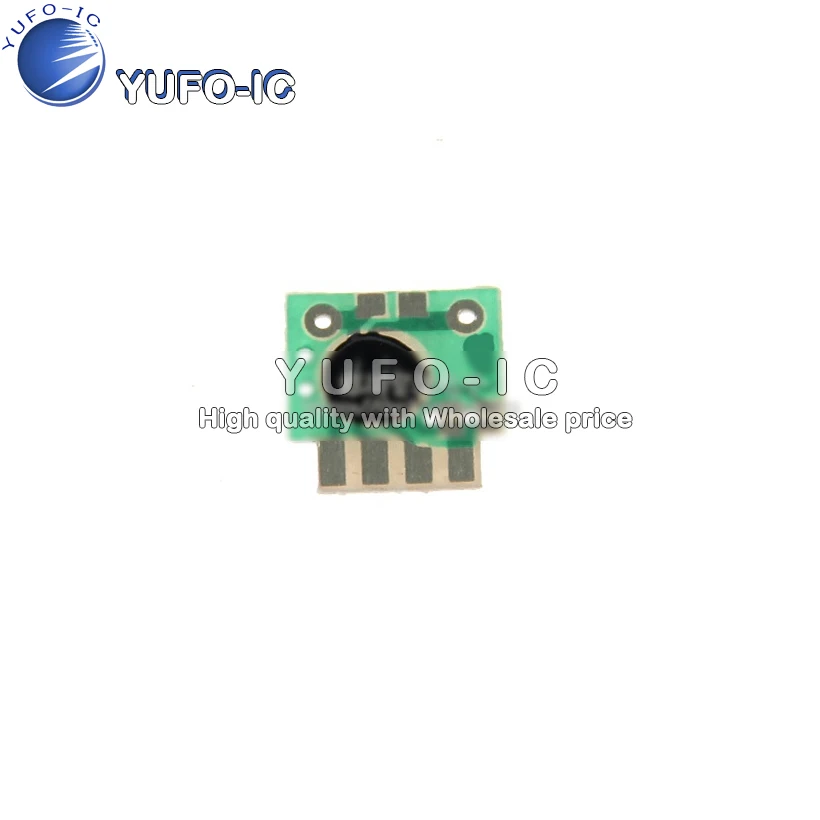

Доступные чипы времени задержки/чип задержки/IC задержки триггера/2s-1000h IC |

Доступные чипы времени задержки/чип задержки/IC задержки триггера/2s-1000h IC |

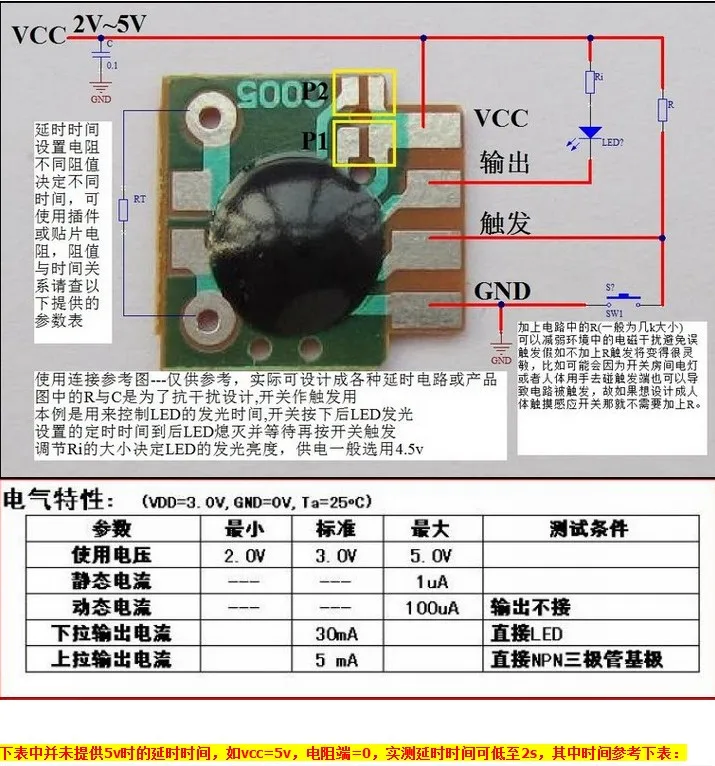

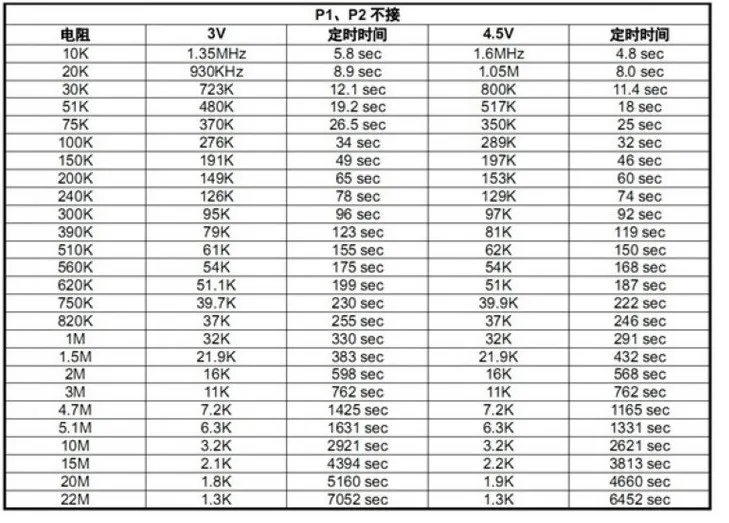

Характеристики, пожалуйста, загрузите следующее содержимое скопировано в браузер для загрузки в скобках (без регистрации):{Http://pan.baidu.com/share/link?Shareid = 44472 & UK = 4147086434}Внешний вид составляет около 12 мм * 12 мм, от 2 В до 5 В рабочее напряжение, время может быть установлено до минимум 2 секунд до 1000 часов, как показано в следующем описании: Функции и детали дизайна:1. Подключение цепи в соответствии с требованиями и установите хорошее сопротивление времени и напряжение источника питания;2. Электричество до запуска выходов высокого уровня;3. Эффективный триггер "falling edge trigger end", сразу же после того, как триггер выводится в низкоуровневое время цепи начинается одновременно;4. Установите время до высокого уровня выхода после восстановления, ожидая следующего "пускового механизма падающего края";5. Чип не повторяет тип триггера, означает, что чип выводится после триггера для запуска, некорректный триггер периода низкого уровня;6. Для запуска «триггера падающих кромок» относится к изменениям от высокого уровня до низкого уровня;7. Общий высокий уровень относится к VCC напряжение, низкий уровень 0-0,3 v или GND, до тех пор, пока отвечают требованиям к уровню;8. Триггер может подобрать светильник с сенсорным переключателем или микроконтроллером IO порт или другую цифровую схему для получения "падающих кромок" может эффективно срабатывать;9. Может быть спроектирован для запуска, триггер будет только концом короткого замыкания, питание срабатывает, Время вывода обратно на высокий уровень, после ожидания следующегоСпусковой механизм с падающими краями. Чип Особенности:1. Использование низкомощного процесса CMOS, без свинца.2. Низкий уровень выхода может быть прямым нажимным светодиодом (пожалуйста, добавьте ограничительный резистор тока), может нажать на выходной уровень триода (пожалуйста, добавьте ограничительный резистор тока).3. Доступно сопротивление регулируемое время регулярно, имеет 8 * N (N = 0.1.2.3) раз выбор времени, время от 2 s - 1000 - h регулируется.4. Дополнительный триггер и триггер торцевого электрического времени на земле.5. Выход в режиме ожидания высокого уровня и триггер падающих кромок, выход пускового механизма низкого уровня после восстановления высокого уровня после задержки. Описание контакта:Ниже от вниз до вверх: PIN1 = отрицательная мощность, PIN2 = триггер, ответственный = выход, PIN4 = МощностьНиже P1 в коротком замыкании (два небольших паяльных короткого замыкания) Время синхронизации равно измерителю сопротивления во времени, умноженному на 8 разНиже P2 в коротком замыкании (два небольших паяльных короткого замыкания) Время синхронизации равно измерителю сопротивления во времени, умноженному на 64 разаНиже P1, P2 и короткого замыкания (два небольших паяльных короткого замыкания) Стандартное время равно сопротивлению в таблице времени, умноженной на 512 раз С изображениями и таблицей параметров ниже приведена дополнительная информация о дизайне, пожалуйста, внимательно смотрите:
