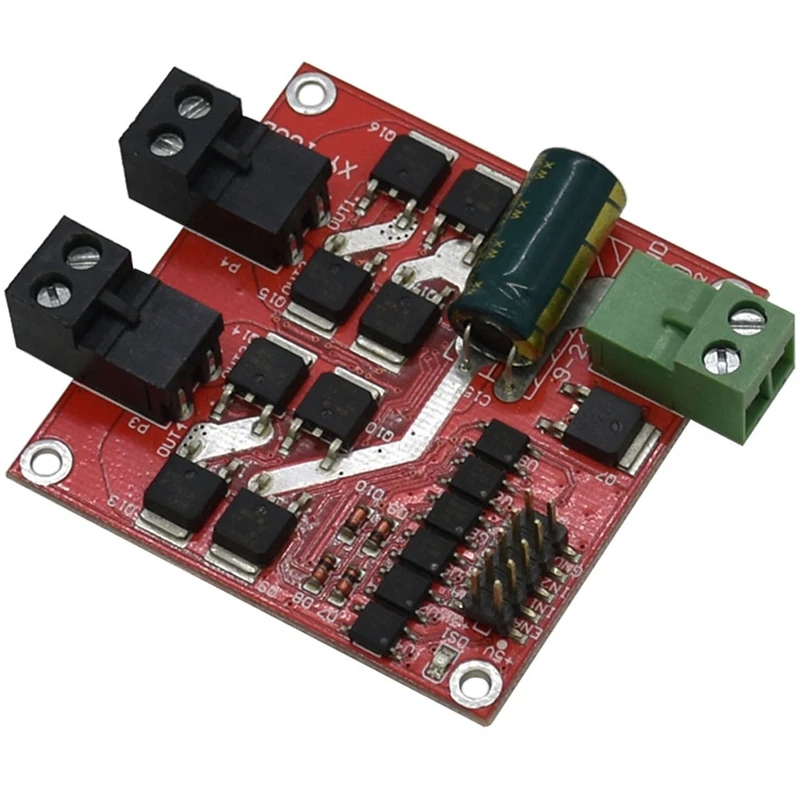

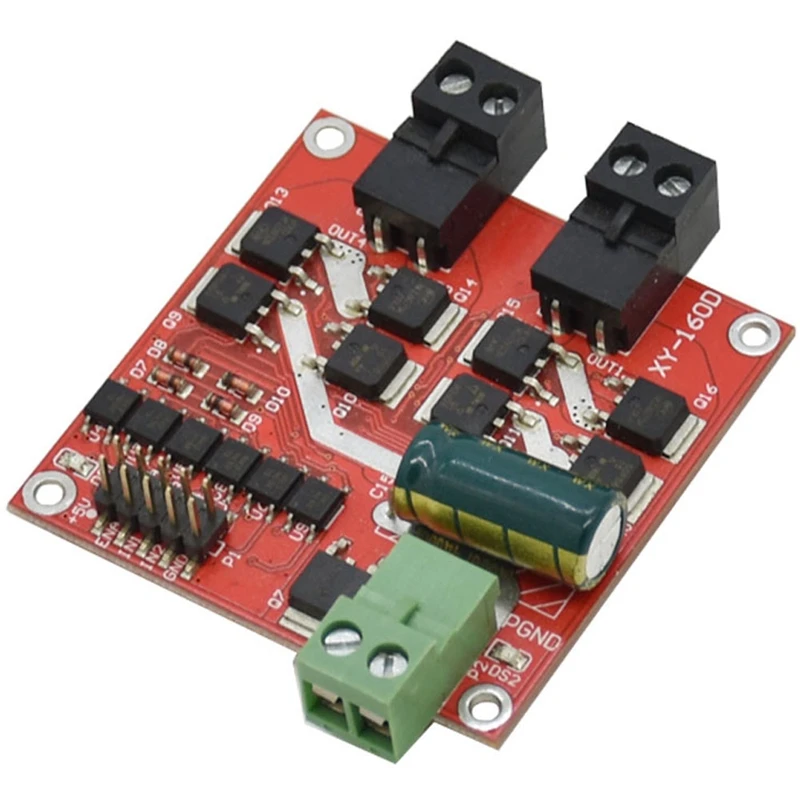

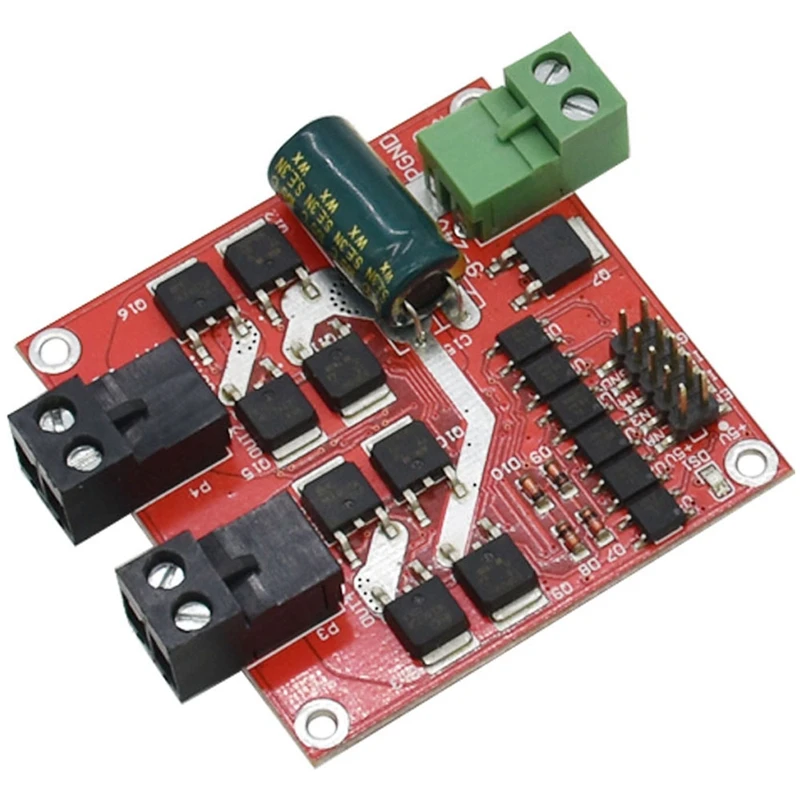

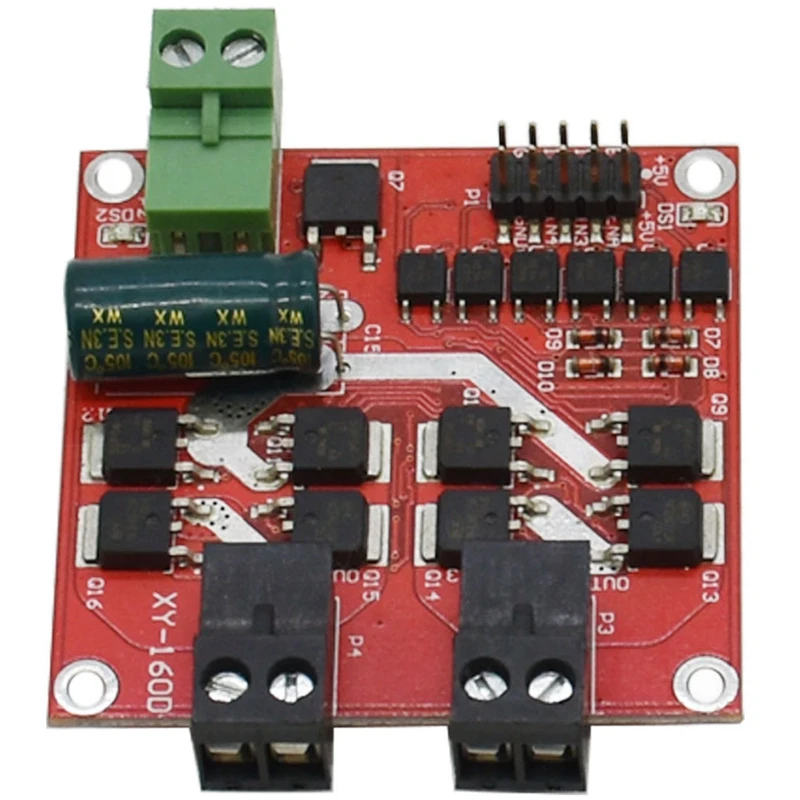

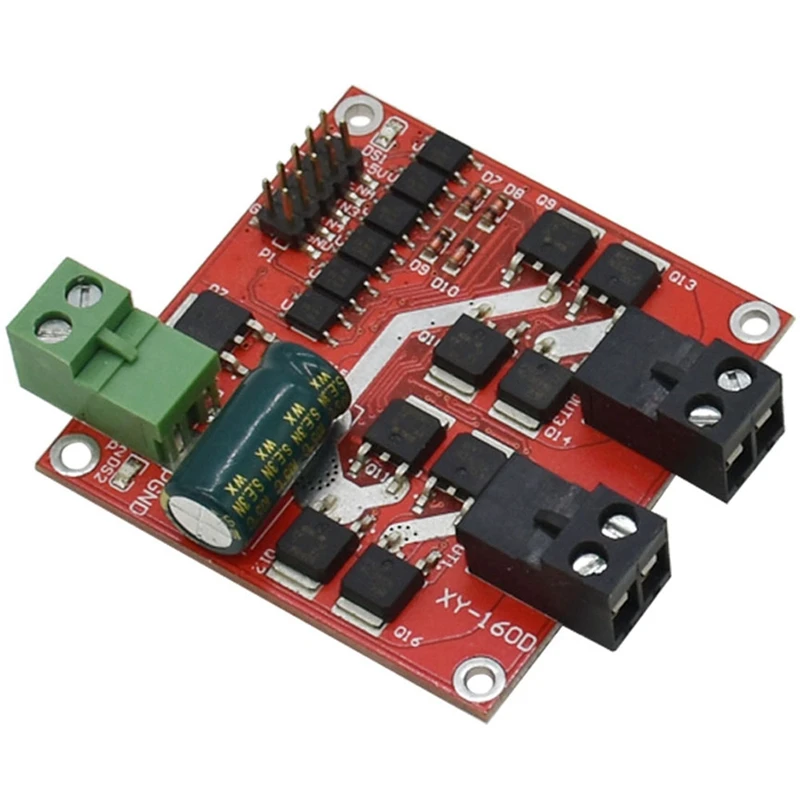

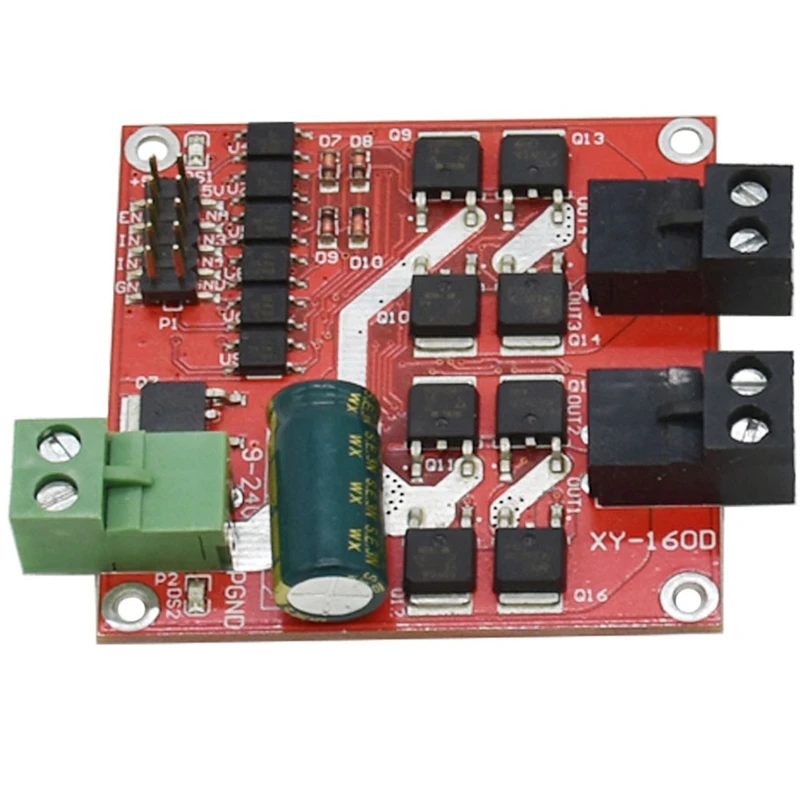

7A 160 Вт двойной двигатель постоянного тока Привод модуль положительные

7A 160 Вт двойной двигатель постоянного тока Привод модуль положительные

Вход изоляции оптопары сигнала, порт IO можно напрямую контролировать светодиод, без помех; защита от недостаточного напряжения, для предотвращения мгновенного сгорания высоковольтного тока модуля; высокомощные телевизоры и Электростатическая схема разрядки, подавляет переходные интервенционные импульсы и статические, повышенная производительность EMC, стабильный и надежный продукт, промышленный дизайн. управление сигнала материнскую плату. примечание: где 0 низкий, 1 высокий уровень, × Любой уровень, когда плавает высоко.
Напряжение питания 6,5 В-27 в, блок питания не должен быть подключен к или более 27 в, в противном случае он может выгореть модуль, рекомендуется, чтобы вход питания в серии 15а предохранитель. двойной интерфейс двигателя, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предложенная серия 10А предохранитель.
Управляющее напряжение сигнала 3-6,5 в, соответственно, является включенным сигналом и положительная инверсия контрольного сигнала. включить сигнальный терминал (ENA) Входная ШИМ регулируемая скорость, PWM Частотный диапазон 0-10 кГц, PWM; минимальная ширина импульса 10us.
Диаметр монтажного отверстия: 3 мм, обратите внимание, чтобы предотвратить короткое замыкание на задней части цепи, вы можете добавить изоляционную прокладку или медную колонну для поднятия монтажной платы.
Номинальное напряжение 24 В двигателя, соответствующая идентификация номинальной мощности 115 Вт и ниже или номинального тока 7А или меньше следующей длительной работы двигателя. номинальное напряжение 12 В двигателя, соответствующая идентификация номинальной мощности 40 Вт и ниже или номинального тока 7А, номинального ниже двигателя в течение длительного времени, полного работы.
Меры предосторожности:
1. рекомендуется, чтобы Номинальный выходной ток блока питания был как минимум в 2 раза от номинального тока двигателя, чтобы источник питания не мог поставить требуемое напряжение, когда двигатель начинается. выключение выхода приводит к явлению пауза двигателя.
2. В переднем и обратном переключателе, когда нужно тормозить 0,1 S выше и thenreverse, не в двигателе не остановились, когда коммутация, или это может повредить привод.
3. Привод модуля питания, не прямо или прямо, высокоскоростное вращение двигателя, или двигатель, генерируемый электромагнитной силой, может сгореть модуль привода.
Если приложение требует высокоскоростного вращения двигателя, когда модуль привода выключен, рекомендуется, чтобы моторный интерфейс драйвера был соединен в серии с реле (нет и COM терминалы), и катушка реле и драйвер соединены в общем. таким образом, При выключении питания реле отключит привод и подключение двигателя.
4. Предупреждение не подвергать Драйв воздействию влаги. Не замыкайте компоненты на приводной плате. Не нажимайте булавки и колодки на плате.
5. перед использованием ребенка внимательно прочитайте описание, в результате повреждения, вызванного неправильным использованием модуля, не меняйте.
Рабочая температура-25 ℃-80 ℃.
Цвет: красный
Материал: металл
Размер изделия: 55x55x16 мм (длина и ширина).
Посылка в комплект входит:
1 * двойной модуль привода двигателя постоянного тока
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
