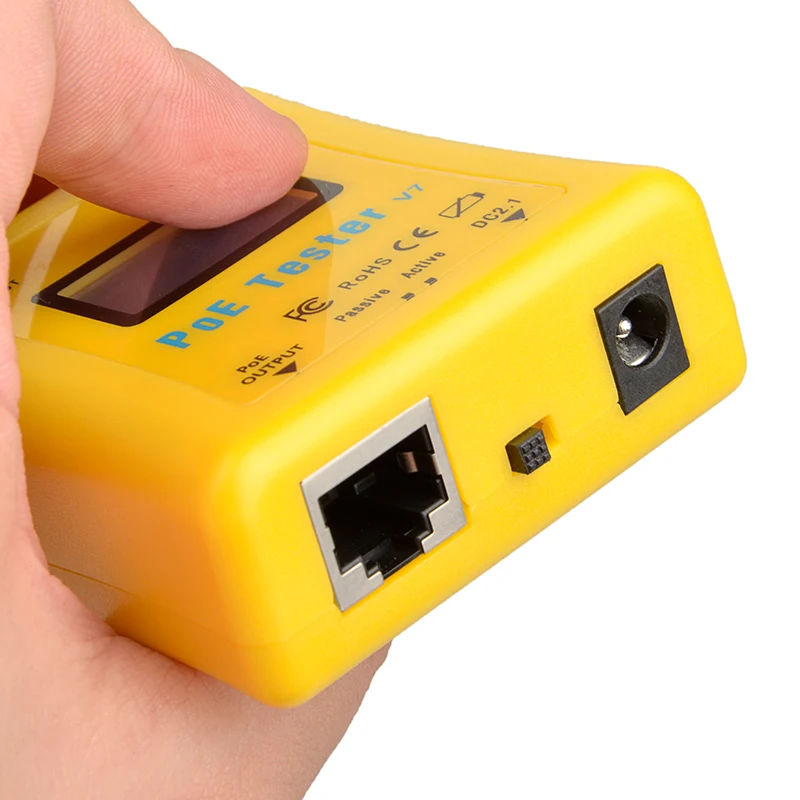

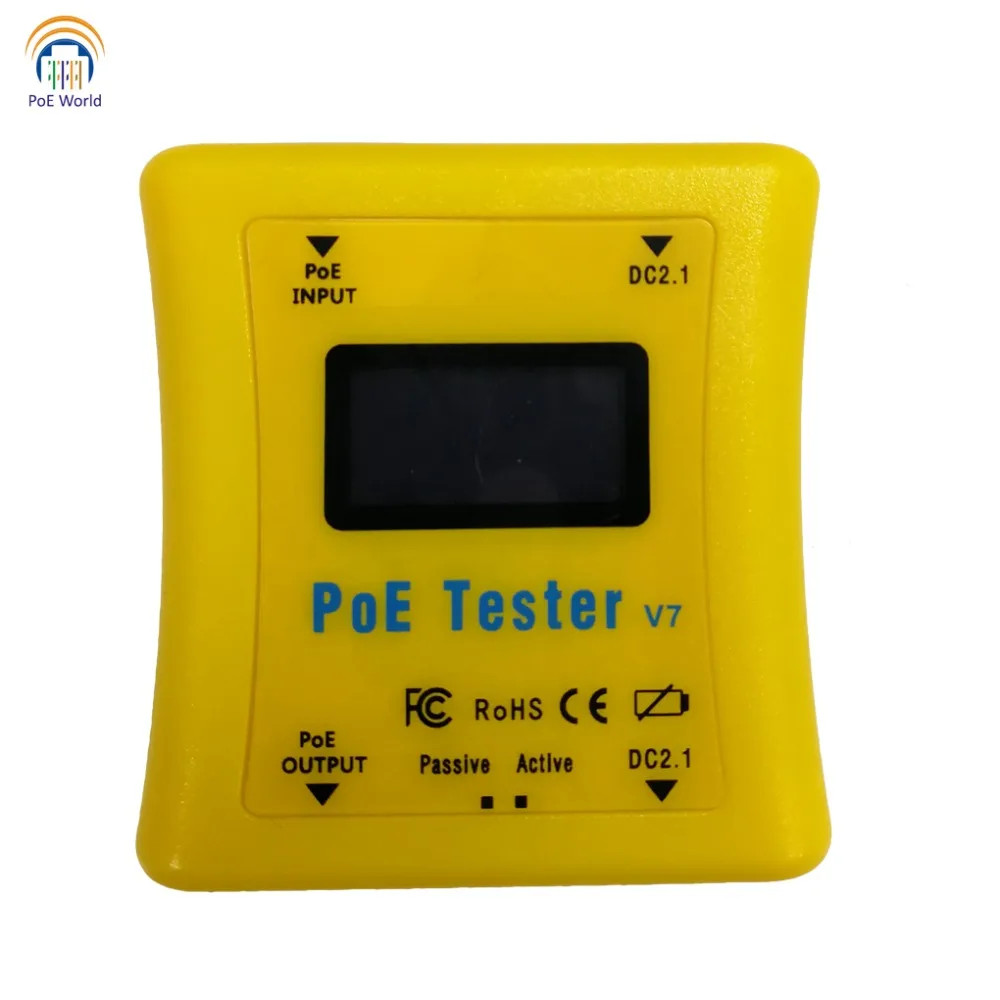

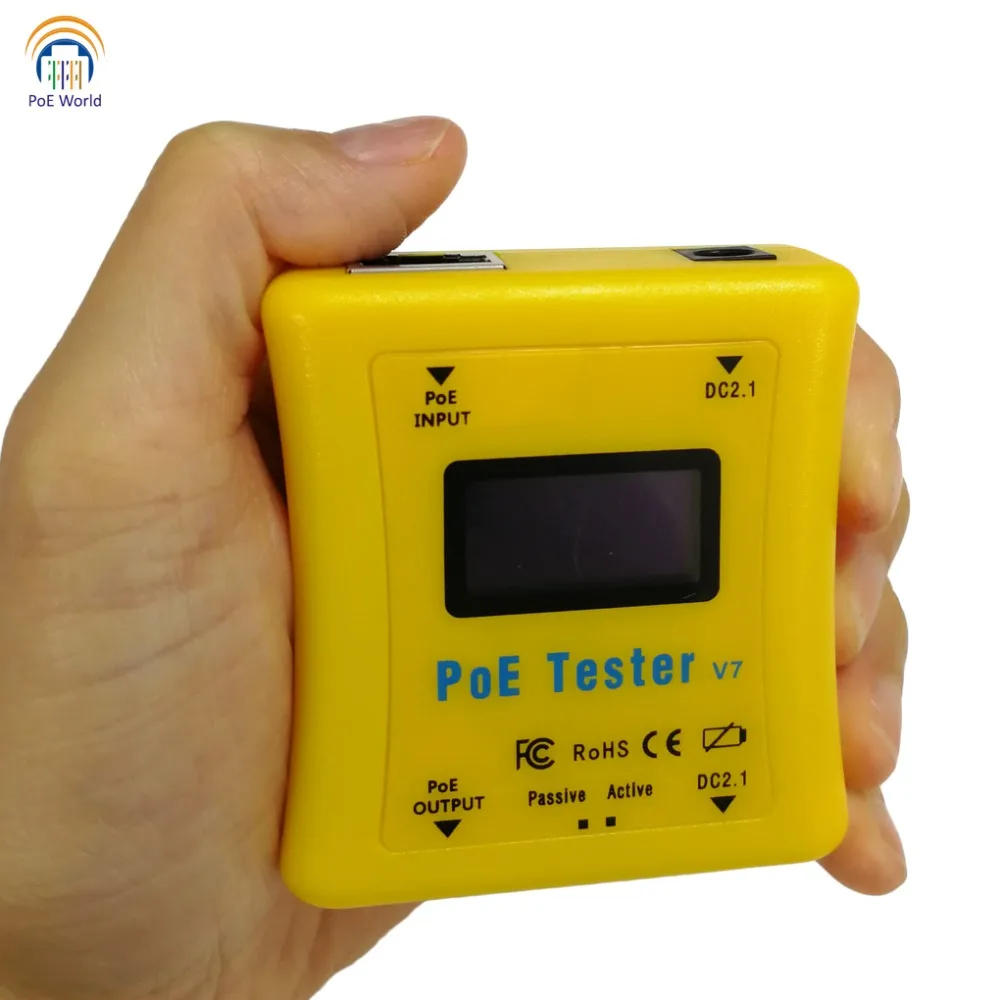

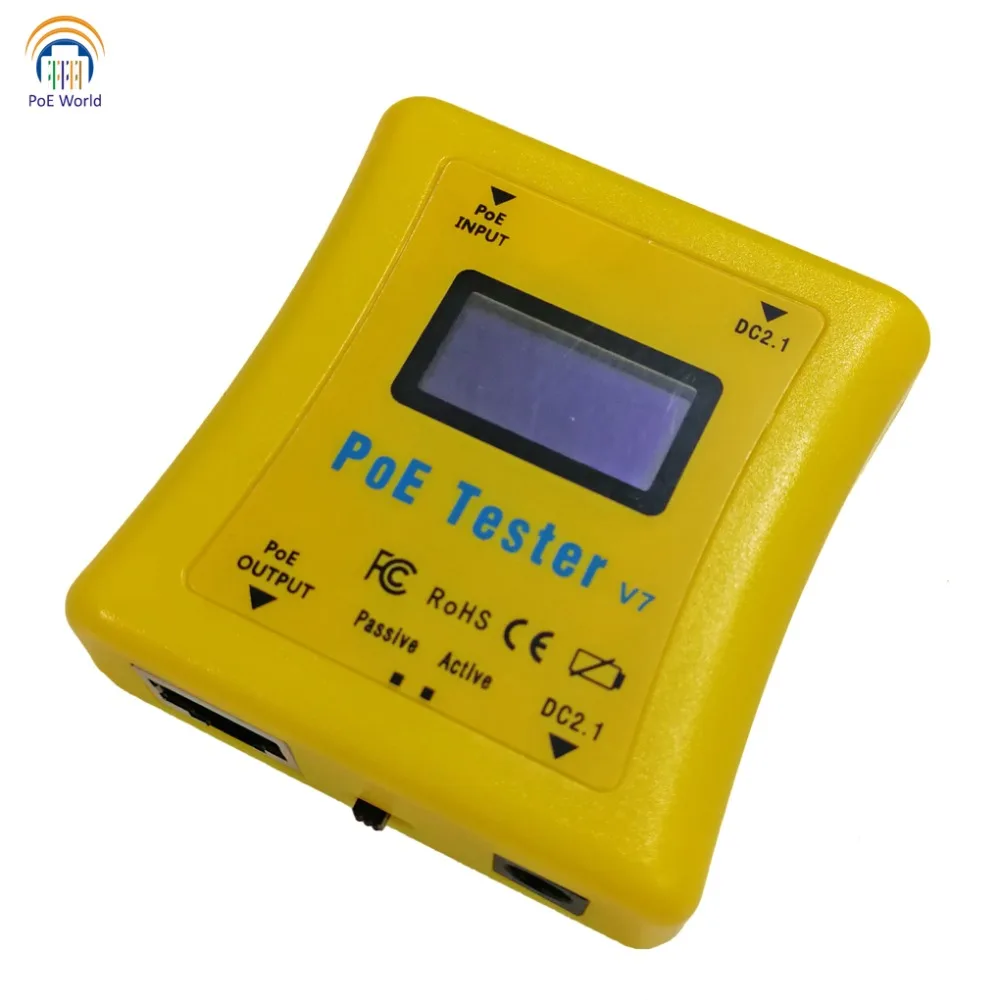

Встроенный тестер PoE Тестер без батареи с портом детектор светодиодный дисплей

Встроенный тестер PoE Тестер без батареи с портом детектор светодиодный дисплей

PoE World CCTV инструменты PoE Тестер PoE детектор LED дисплей тестеры

Встроенный тестер напряжения и тока через Ethernet

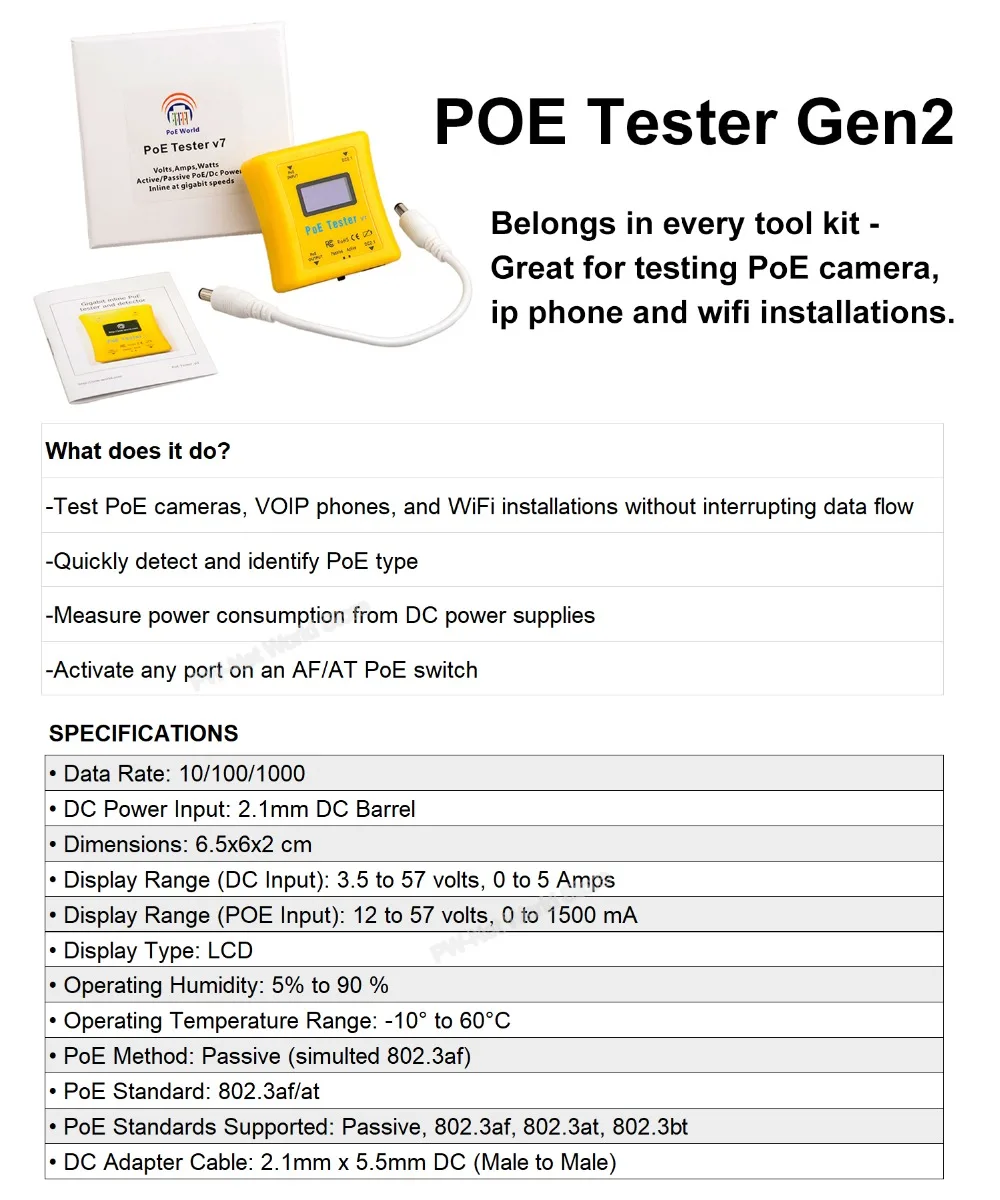

Технические характеристики

Скорость передачи данных: 10/100/1000

Входная мощность постоянного тока: 2,1 мм DC баррель

Размеры: 6,5x6x2 см

Диапазон отображения (постоянного тока): 3,5-57 вольт, для детей от 0 до 5 ампер

Диапазон отображения (вход POE): от 12 до 57 вольт, от 0 до 1500 мА

Тип дисплея: ЖК-дисплей

Рабочая влажность: 5% до 90%

Диапазон рабочих температур: от-10 до 60 °C

Метод PoE: Пассивный (имитация 802.3af)

Стандарт PoE: 802.3AF/at

Поддерживаемые стандарты PoE: Пассивный, 802.3af, 802.3at, 802.3bt

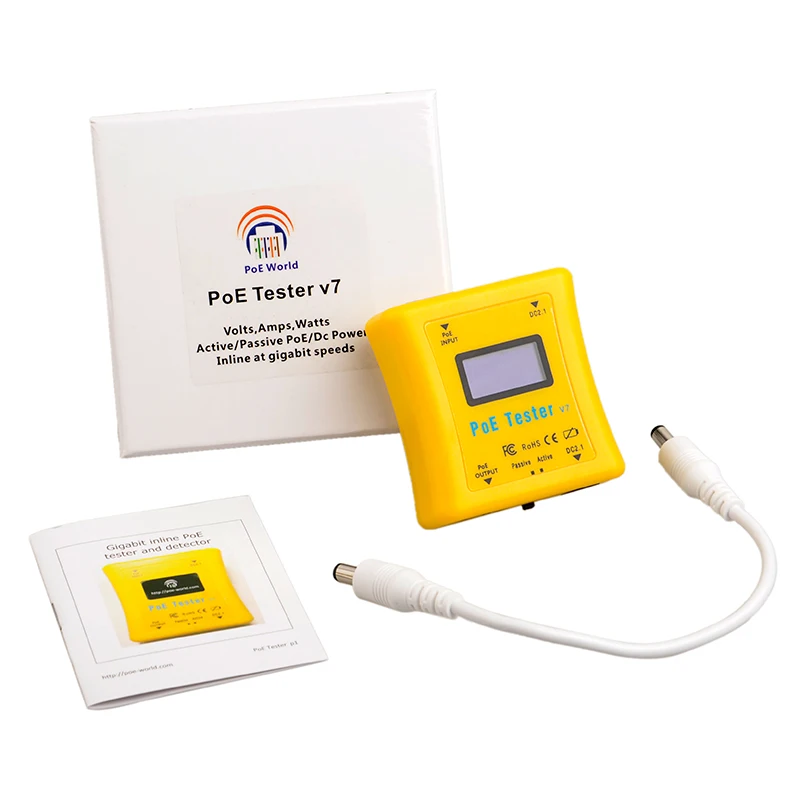

Кабель адаптера постоянного тока: 2,1 мм x 5,5 мм DC (кабель со штыревыми соединителями на обоих концах для подключения)

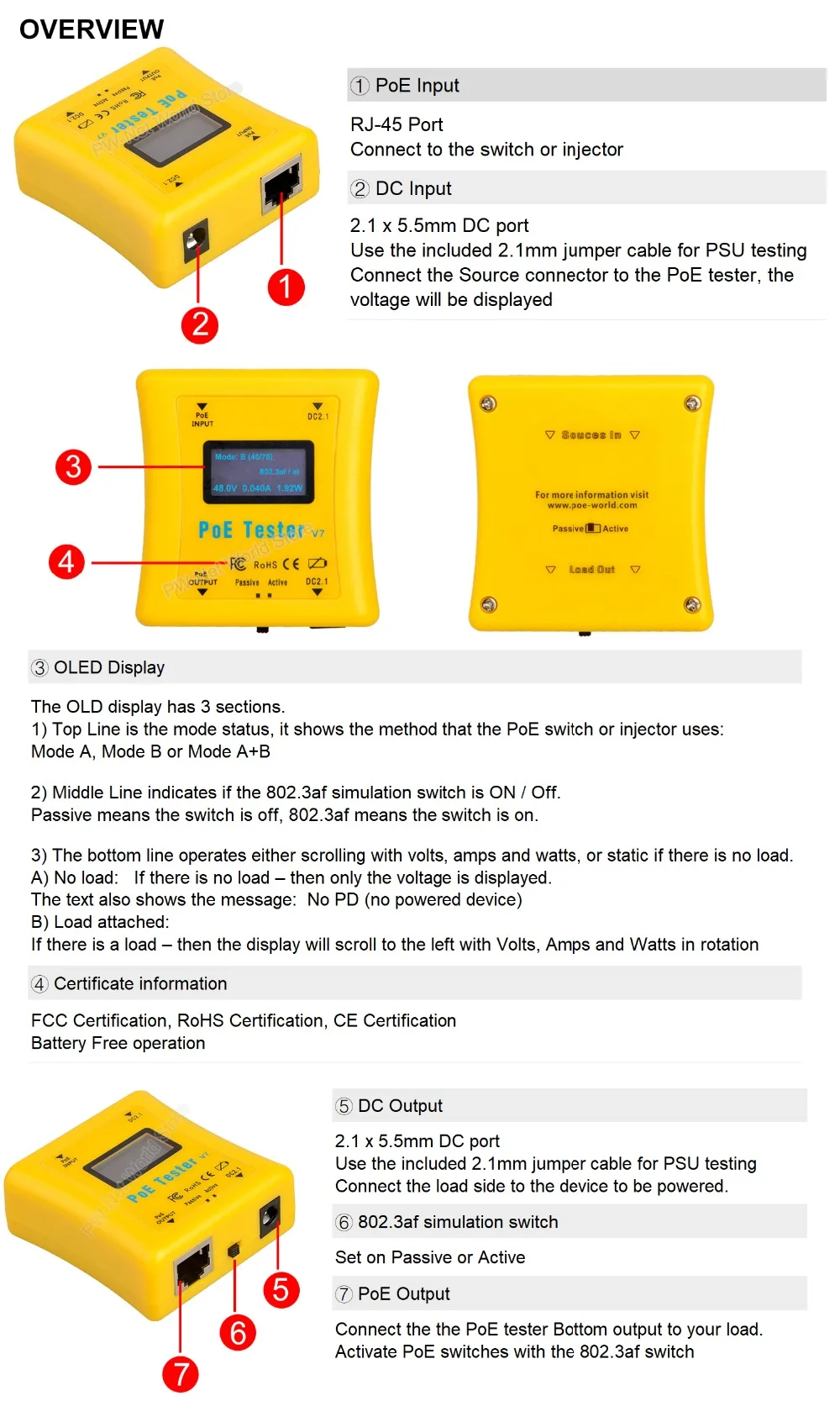

PoE Тестер GEN-2 Особенности

Эргономичный дизайн корпуса: новый дизайн изогнутого корпуса, который на 25% меньше, чем оригинальный тестер PoE, делает GEN2 более простым в хранении и использовании.

Высококачественный ЖК-дисплей: Новый прокрутка ЖК-дисплей отображает больше информации сразу и может быть прочитана при дневном свете.

Упрощенная работа: благодаря автоматическому режиму и обнаружению полярности Новый GEN2 требует только одного входа RJ45.

Поддержка 802.3bt: Возможность тестирования 4 пар делает GEN2 готовым к новому стандарту IEEE 802.3bt PoE.

Увеличенный диапазон тестирования: измерение напряжения постоянного напряжения источника питания от 3,5 до 56 вольт и ток до 280 ватт при 56 вольт.

Что это делает?

-Тестовые камеры PoE, VOIP телефоны и WiFi установки без прерывания потока данных

-Быстрое обнаружение и определение типа PoE

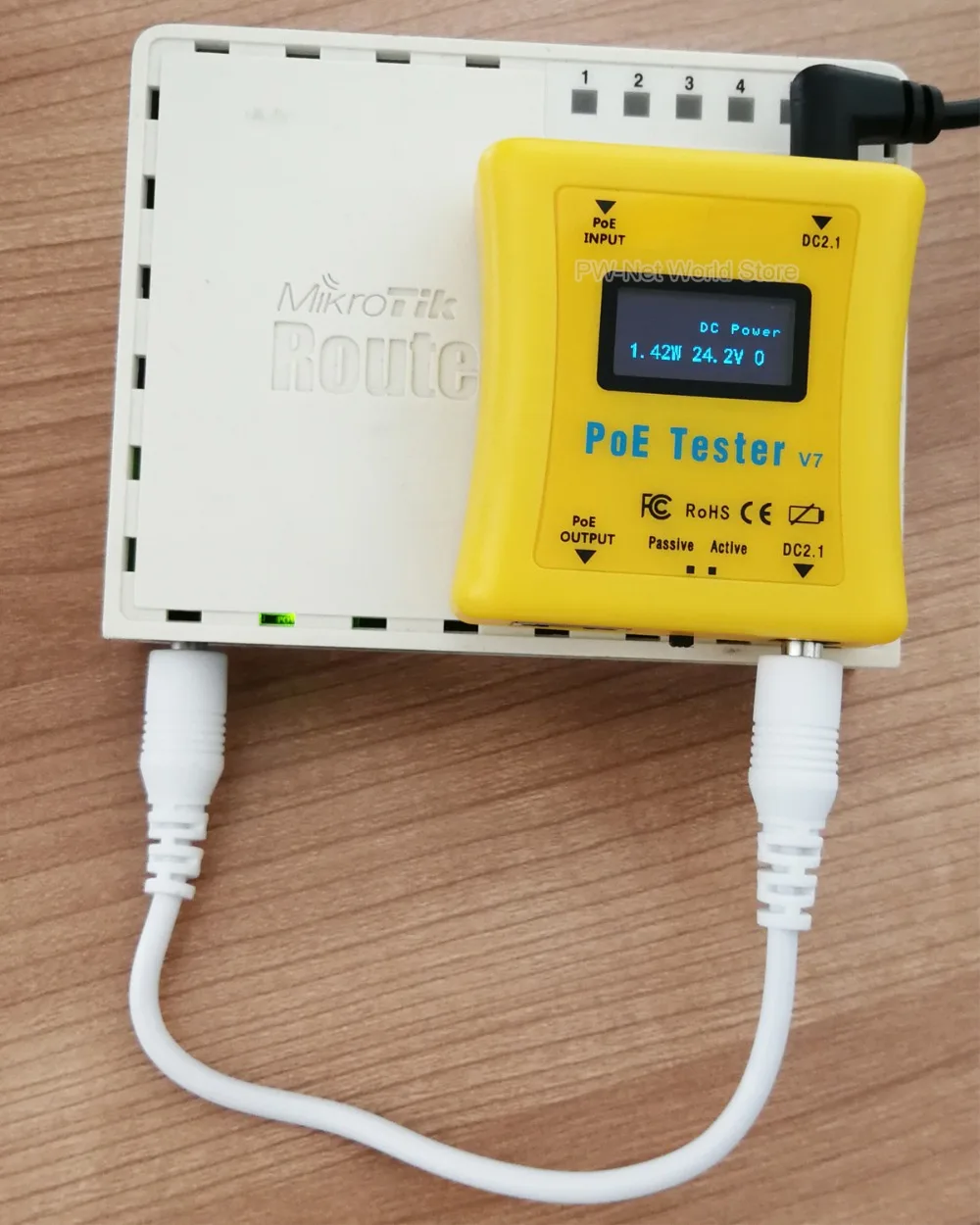

-Измеряет энергопотребление от источника питания постоянного тока

-Активируйте любой порт на коммутаторе AF/AT PoE

1. Может ли он показать PSE и PD?

Да, это показывает напряжение, предоставляемое PSE (оборудование для источника питания) и мощность, требуемую PD (приведенное в действие устройство). В системах 802.3af или 3at, если нет подключения PD, вы можете включить переключатель 802.3af и включить коммутатор PoE. Или, как только PD подключен, это переговорный профиль пройдет через и активирует переключатель. Затем напряжение будет применено, и дисплей будет работать. В пассивных ситуациях PoE напряжение присутствует с PD или без.

2. Будет ли это работать с пассивным PoE, например Mikrotik или Ubiquiti?

Да, он работает с пассивным и 802.3af автоматически, во всех комбинациях pinout

3. Будет ли этот товар также протестирован POE +?

Да, он покажет PoE + напряжение и мощность, как только PoE + нагрузка подключена. Если вам нужна операция Crestron, есть также версия Crestron.

4. Может ли он тестировать выход из микрополу pd-9606g? (т. Е. Тестирование до 95 Вт)

Мы ограничены 56 ваттами (500 мА на 2 пары, 56 в, 4 пары 1000 мА) спасибо

5. Могу ли я прикрепить к нему только один ethernet кабель, чтобы узнать, есть ли напряжение на линии? Я хочу проверить, есть ли напряжение на устройствах без poe.

Да, вы можете подключить кабель ethernet к порту сверху, чтобы проверить, есть ли напряжение на кабеле.

6. Работает ли это также как обычный тестер кабеля?

Не следует рассматривать как кабельный тестер, чтобы убедиться, что все 8 проводов подключены должным образом.

7. Требуется ли нагрузка, чтобы увидеть напряжение, или я могу просто подключить кабель там, где будет мое устройство?

Есть три чехла для использования

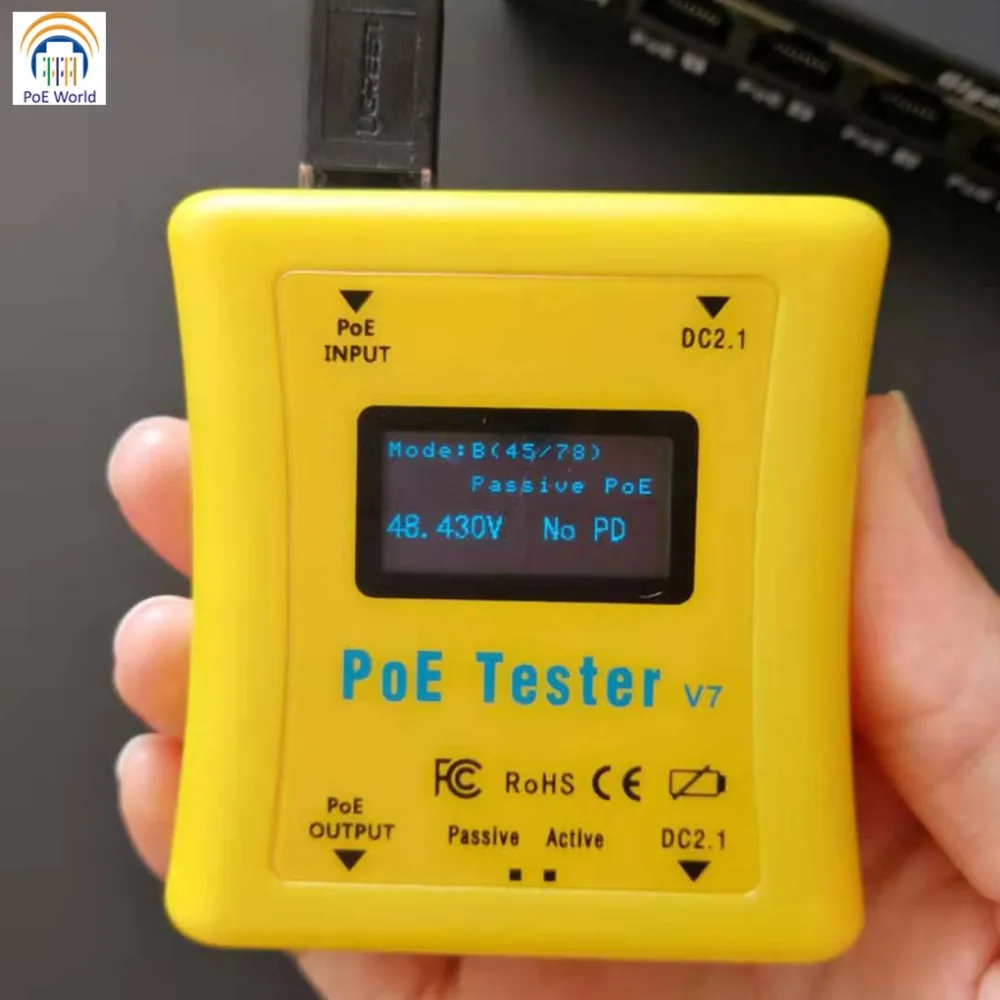

A) Пассивный PoE. В этом случае нагрузка не требуется, напряжение будет отображаться, но нет тока или мощности, пока нагрузка не будет прикреплена.

B) 802.3af или 3at без нагрузки. Переключатель в нижней части может быть включен, чтобы имитировать нагрузку PoE, и вы можете увидеть напряжение PoE. Пожалуйста, попробуйте оба входа 568A и 568B в случае, если в вашем случае используется какая-либо обычная полярность.

C) 802.3af или 3at с совместимой нагрузкой. В этом режиме, как правило, вы ставите тестер между переключателем Poe и 802.3af/На клиентском устройстве, как только нагрузка согласовывает класс с источником, затем прилагается напряжение, и дисплей включается. Если светодиод «разворот» постоянно включен, переключитесь с 568A на 568B для активации дисплея напряжения.

Если у вас есть дополнительные вопросы или Вам нужна техническая поддержка, пожалуйста, свяжитесь с нами!
