Модуль Bluetooth 4 2 высококачественное аудио HIFI Неразрушающий модифицированный

Продукт Краткая справка:

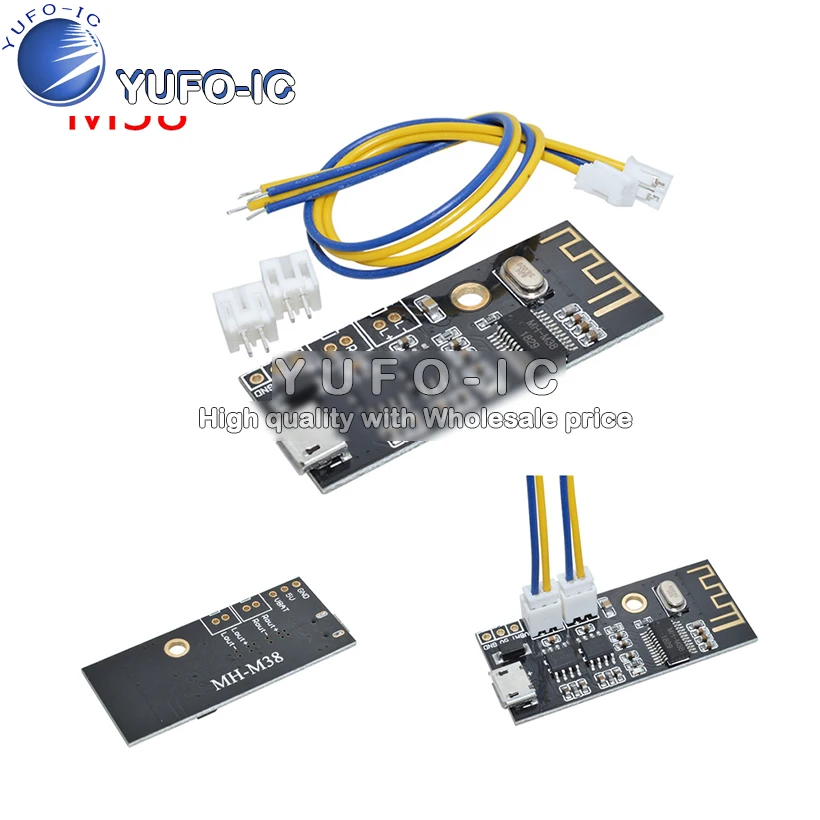

Этот продуктMH - M18 / M28 / M38Для низкомощного Дизайна bluetooth, поддержка новейшего bluetooth4,2Передача, двойной трек стерео Неразрушающий, подключение модуля bluetooth, может быстро достичь беспроводной передачи bluetooth, очень удобно. Открытая среда, Расстояние соединения bluetooth может достигать20М.

Широко используется во всех видах bluetooth-аудио приемника, все виды звукаСделай Сам преобразования и т. Д.

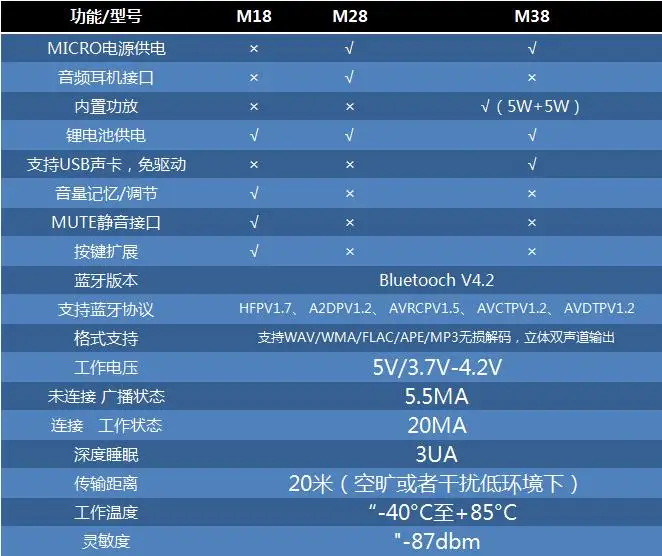

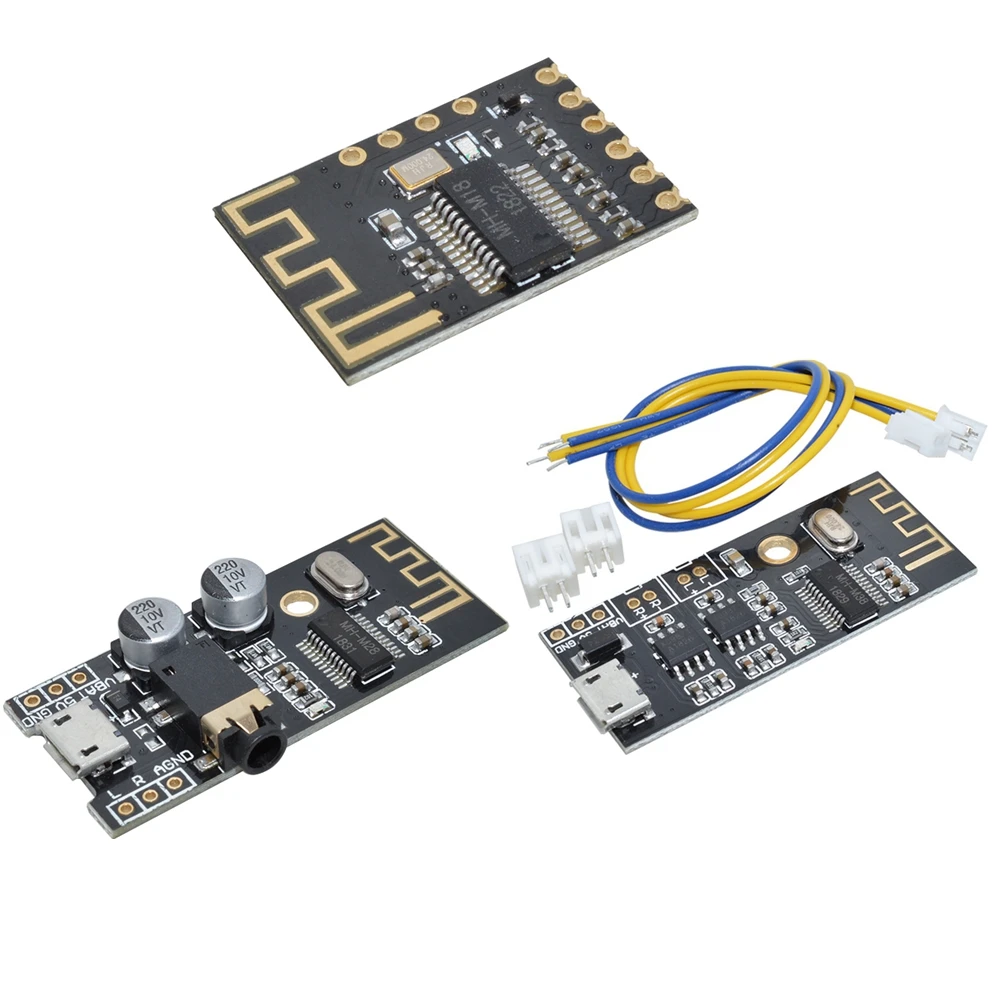

В соответствии с различными требованиями клиентов, мы предоставляем3Версия для вас на выбор:

Функция Описание:

1. Bluetooth V4.2 версия bluetooth Автоматическая технология, Поддержка WAV/WMA/FLAC/APE/MP3 неразрушающее декодирование, стерео пары звукового канала выхода.
2. После включения модуля, мобильный поиск по имени bluetooth MH - M18 / MH - M28 / MH - M38, после подключения к bluetooth может воспроизводить музыку;
3. Синий лазерный модуль:

Когда bluetooth не подключен, светодиодный светильник мигает;

Когда подключение bluetooth, светильник обычно включен;

Bluetooth во время воспроизведения, медленный светильник мигает.

Введите следующую версию для каждой версии:

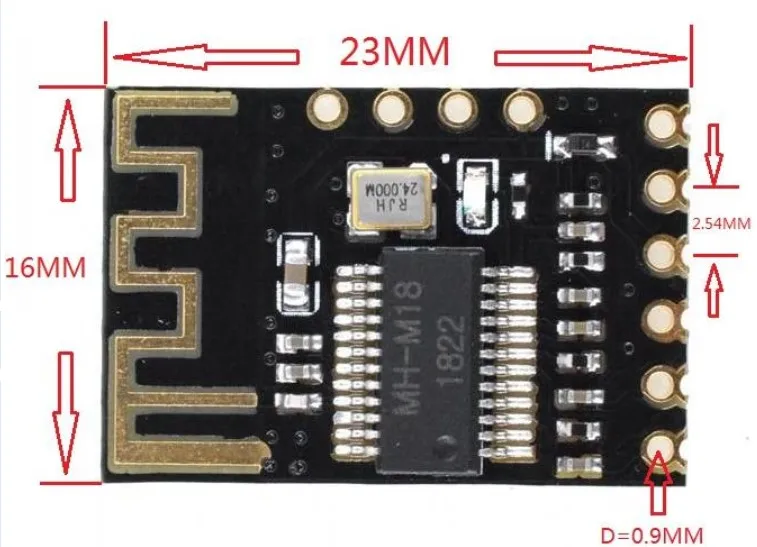

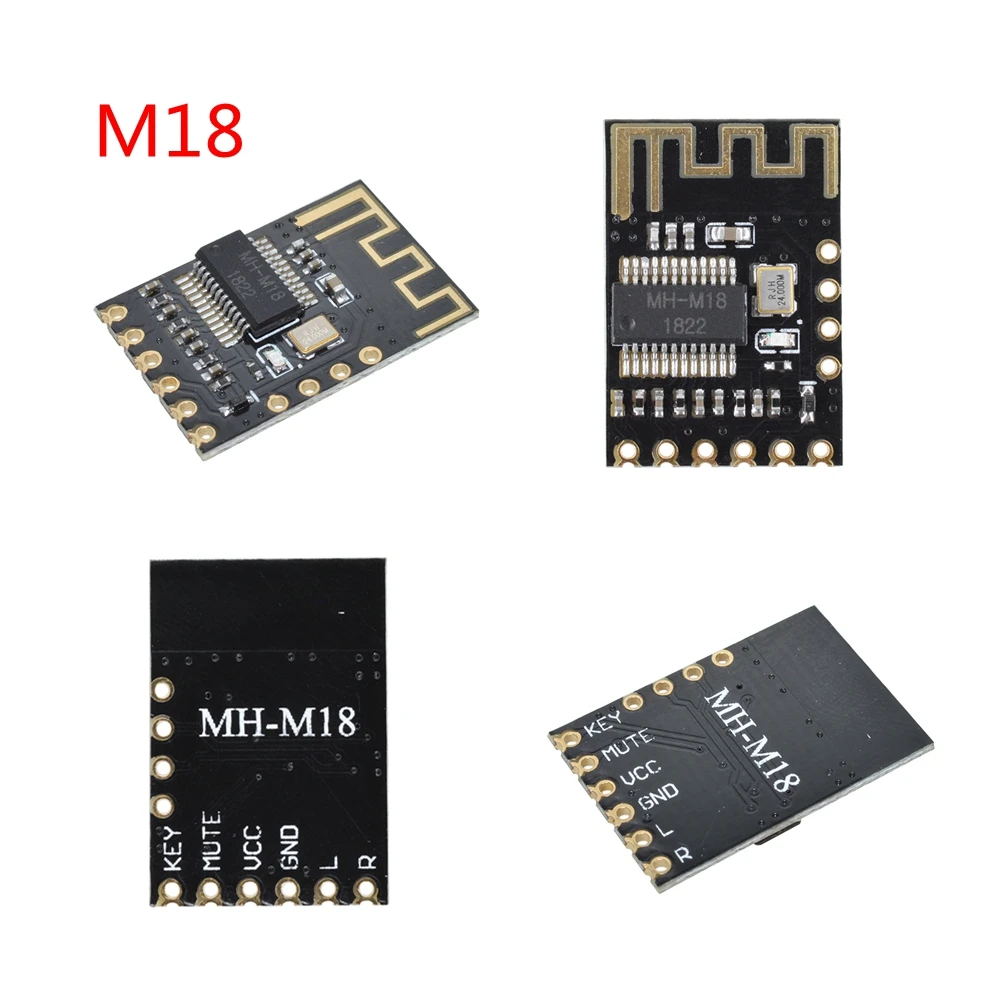

Мгн-M18:

Технология половина отверстия на интерфейсе модуля, клиенты могут непосредственно патч или сварки на доске.

. Mute управление конец б/у для того чтобы контролировать Плата усилителя мощности, отключение звука в тех случаях, когда. Бесшумная 3,3 V, уровень выходного напряжения, выход низкий уровень во время игры.

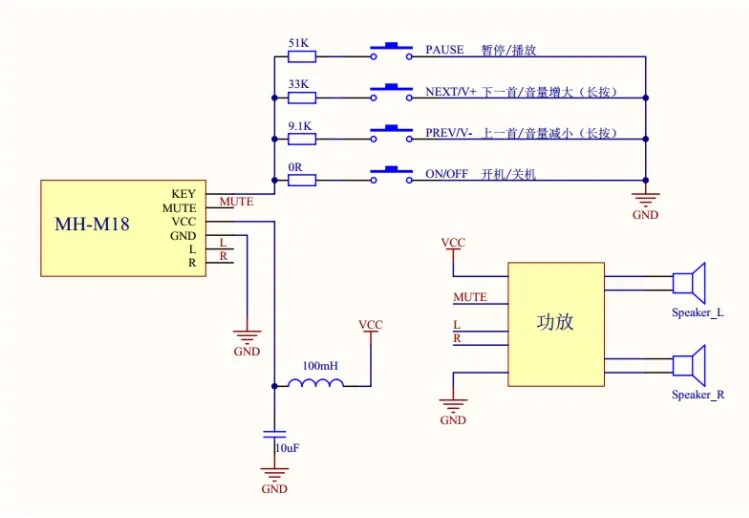

Кнопочное управление: Эта функция требует дополнительного сопротивления подключения и ключи могут быть реализованы. Соответствующее сопротивление (как показано на диаграмме проводки)

Функция сохранения громкости: по умолчанию выход 100% громкости. Благодаря кнопке регулятор громкости уменьшается, и если контрольный объем меньше 15%, после того, как он вернулся к выходу электроэнергии, объем составляет 15%; Если контрольный объем составляет более 15%, задняя часть после включения громкости оригинала.

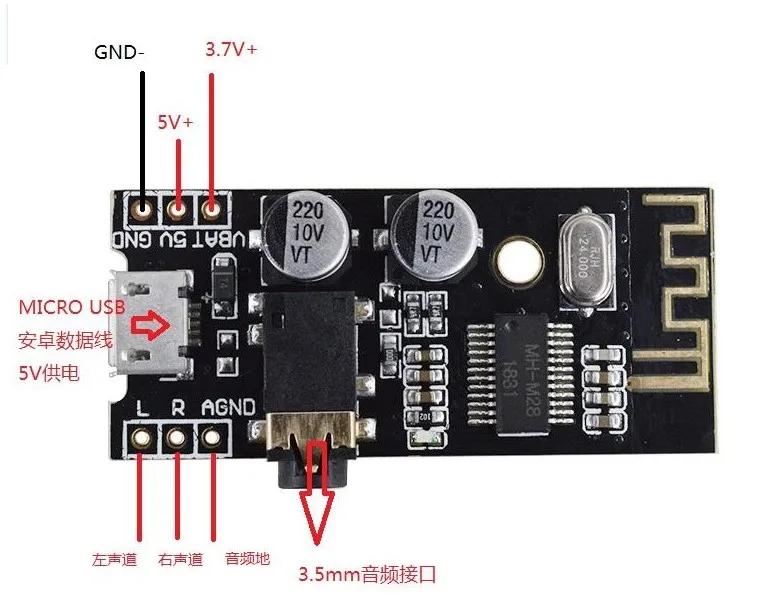

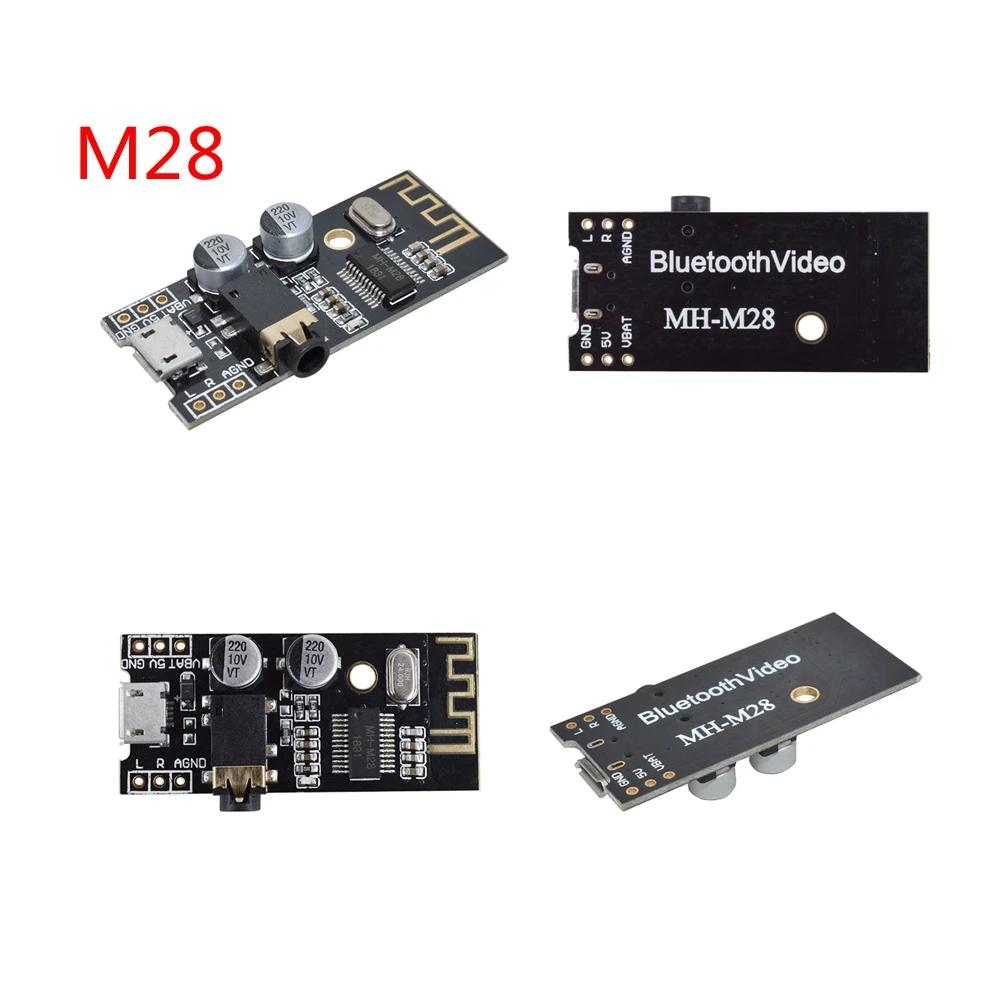

1. Источника питания: может непосредственно с микро-флеш-накопителем USB для android линия 5 V источника питания с помощью непосредственно, также может быть подсоединено во время использования 5 V источника питания или других 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на 5 V и 3,7 V источника питания интерфейс, 5 V Электрическое давление на 5 V & gnd, 3,7 V литиевая батарея на VBAT & gnd.

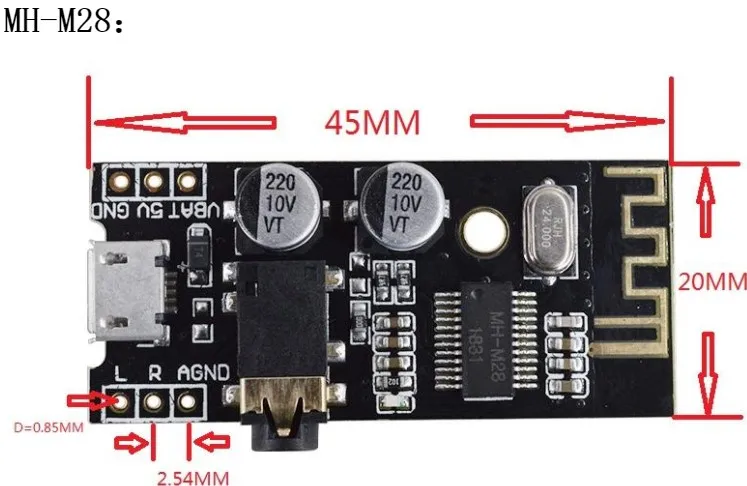

2. Аудиовыход: наушники может быть непосредственно подключенный к 3,5 мм аудио интерфейс, используется для аудио усилитель мощности память проводное вход (как показано на рис интерфейс L/R/AGNDМожет быть прямое соединение).

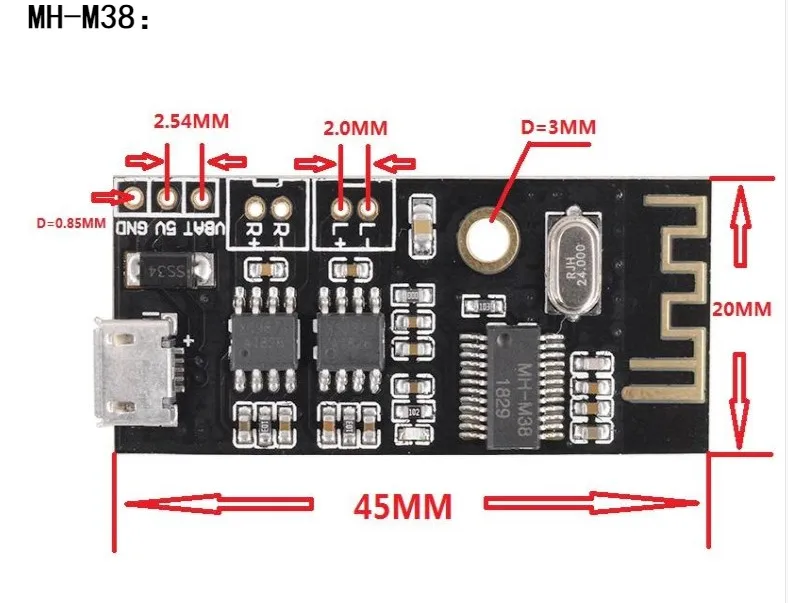

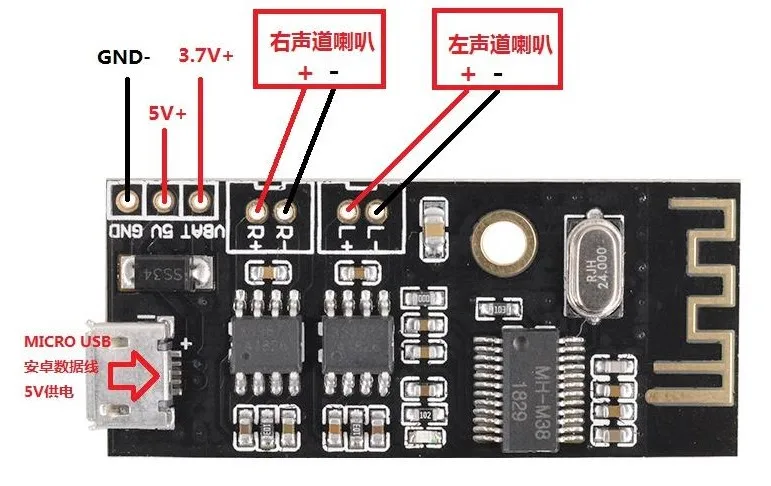

1. Источника питания: может непосредственно с микро-флеш-накопителем USB для android линия 5 V источника питания с помощью непосредственно, также может быть подсоединено во время использования 5 V источника питания или других 3,7 V литиевая батарея (см пачка ниже). Обратите внимание на 5 V и 3,7 V источника питания интерфейс, при напряжении от 5 В до 5 В и gnd, 3,7 V литиевая батарея на VBAT & gnd.

Максимальный рабочий ток 5 в 2 А, рекомендуется использовать 5 в 2 а Регулируемый источник питания, качество звука лучше.

2. Поддерживает звуковую карту USB, без драйвера, подключи и играй). С usb-кабелем, подключаемым модулем и компьютером, компьютер может воспроизводить музыку через выходной модуль усилителя мощности

Около 3. Аудиовыход: выходной канал стерео аудио сигналов, может быть соответственно двумя 2-8 -, 3-5 Вт динамиками, нажмите депозит с 4 o 5 w динамиками.

4.ПроизводствоПродукт отправил двойной усилитель мощности 5 Вт,Не нужно снова брать другие используемые усилители! Два выхода усилителя мощности не могут быть параллельны или взять катод вместе, в противном случае повредить чип усилителя мощности.

• На что следует обратить внимание

1. Чрезвычайно уязвимы для высокочастотных помех сигнала: bluetooth Антенна или сильные электромагнитные помехи, попробуйте разместить далеко от передающих беспроводных устройств, таких как место. И доска не может близко к металлическим предметам, удерживайте определенное расстояние.

1. Если панель усилителя с током, причина помех провода заземления, рекомендуем не использовать выходной провод модуля bluetooth,Требуемая сварочная линия, особенно заземляющий провод для сварки, и линия не может быть слишком длинной, чем короче, тем лучше, насколько это возможно, некоторые шероховатые. Звуковой усилитель мощности на пластине проблема с местоположением, необходимо забрать аудио усилитель мощности на входе, земля может попробовать в другом положении сварки, Достиг самого низкого тока звука.Предположили, что bluetooth и усилитель мощности разделяют источник питания, изоляцию к bluetooth и усилителям.

1. Потому что этот продукт является голой конструкцией платы, старайтесь не использовать руку, чтобы прикоснуться к плате на компонентах, может легко привести к статическому поврежденному чипу, приведенному к ожогу.

Предупреждение: Этот продукт предназначен для зарядки в режиме ограничения тока, без управления зарядкой! Для вашей жизни и безопасности собственности, пожалуйста, не забудьте использовать обычное производство с литиевой батареей, если потеря вызвана неправильным использованием, компания не берет на себя никакой ответственности!

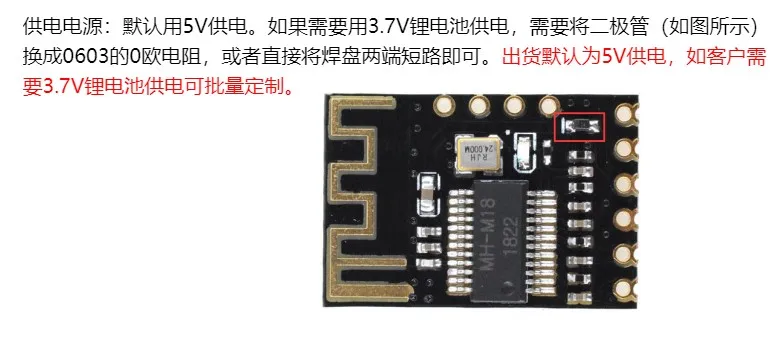

Другое: для использования MH - M18, когда необходимо обратить внимание на следующие два момента:

Аудио-модуль Bluetooth очень высок к требованию к источнику питания, что повлияет на качество звука, советуем подключиться к фильтрующей цепи LC, особенно к источнику питания переключателя (например, мобильный телефон зарядное устройство и т. д.).

. Mute порт: Этот модуль отключен в тех случаях, когда выходной порт высокий уровень 3,3 V, выход низкий уровень с напряжением 0 в тех случаях, когда играть. Плата усилителя мощности mute high level эффективна для прямого доступа. Если усилитель мощности тихий низкий уровень управления, необходимо добавить обратную цепь, схема ниже:
