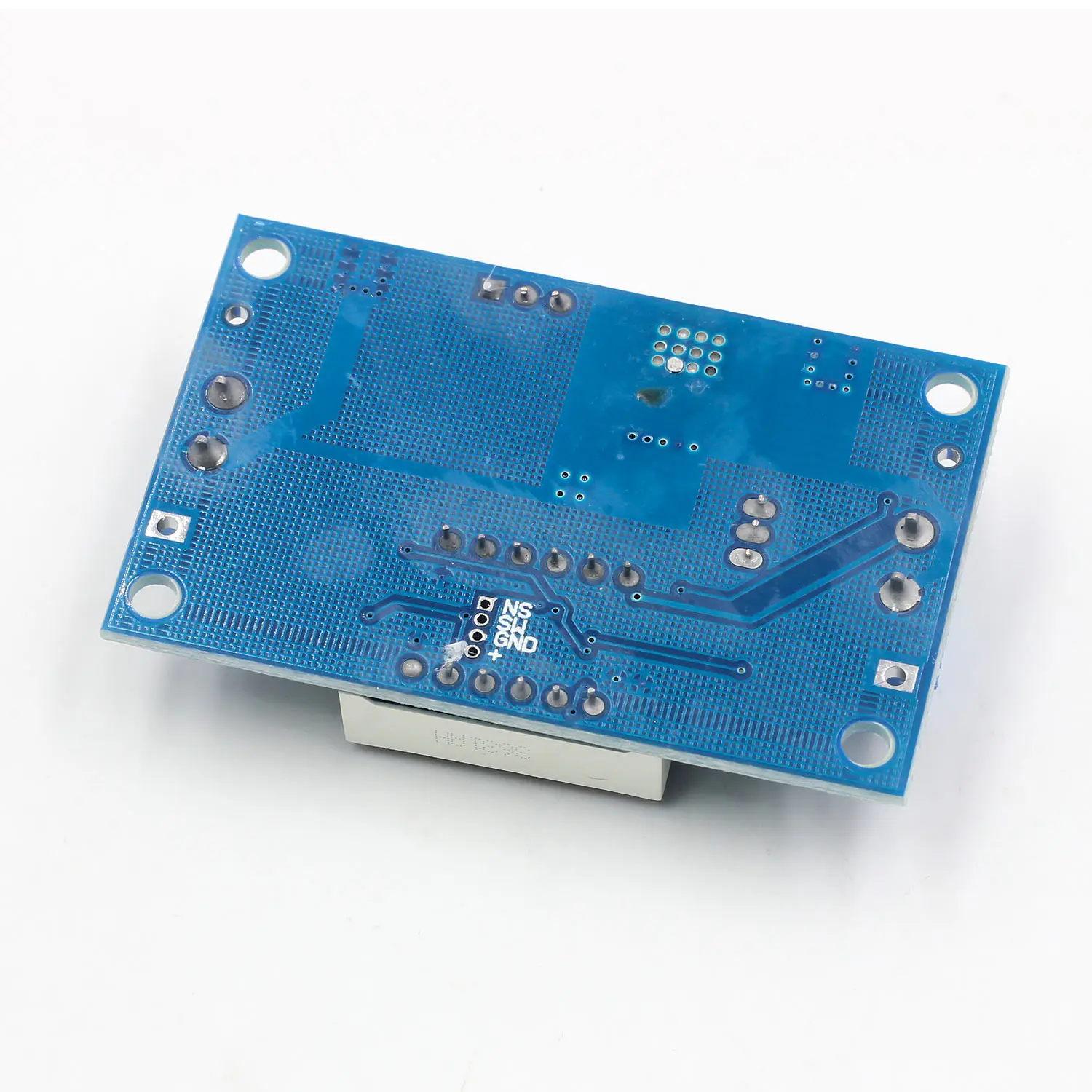

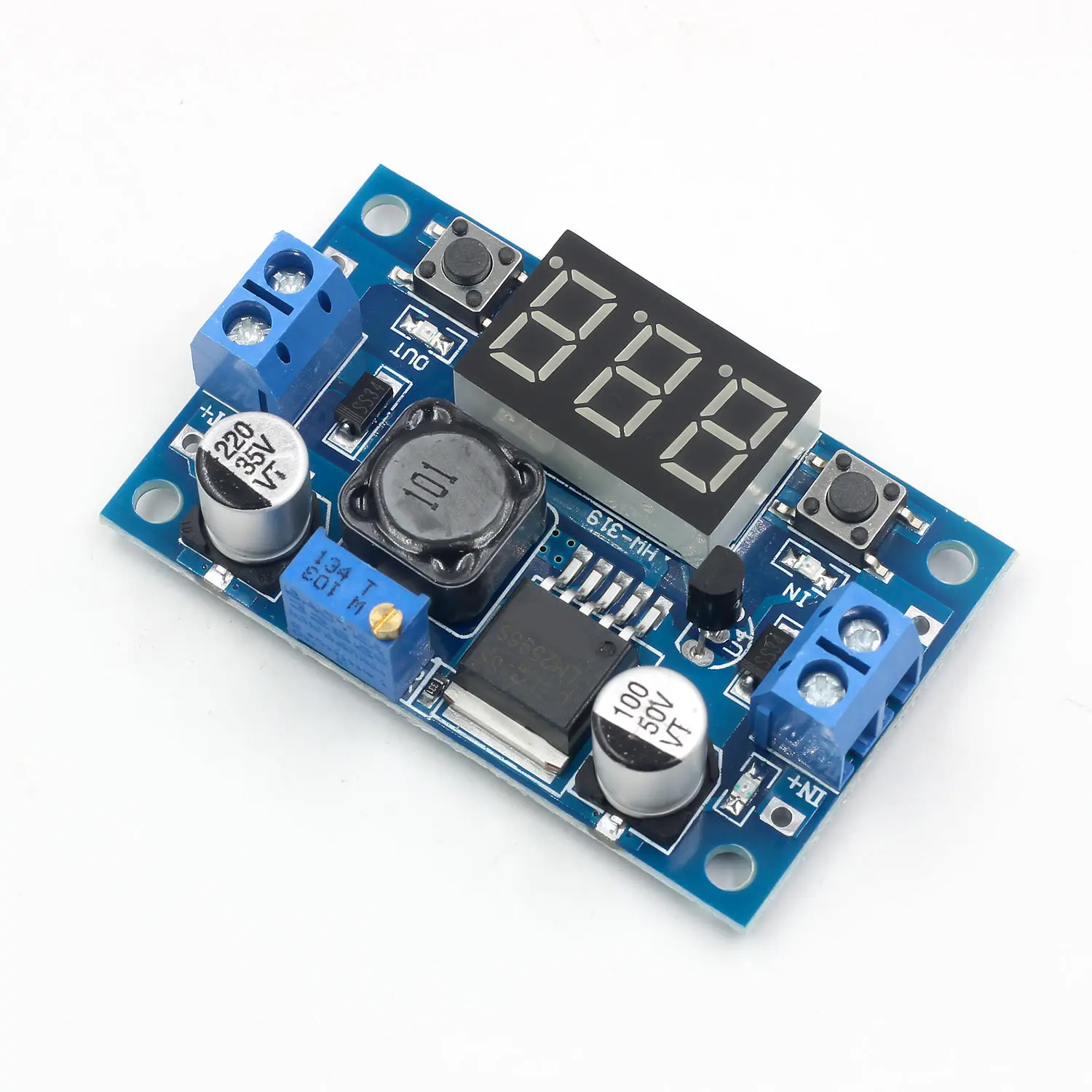

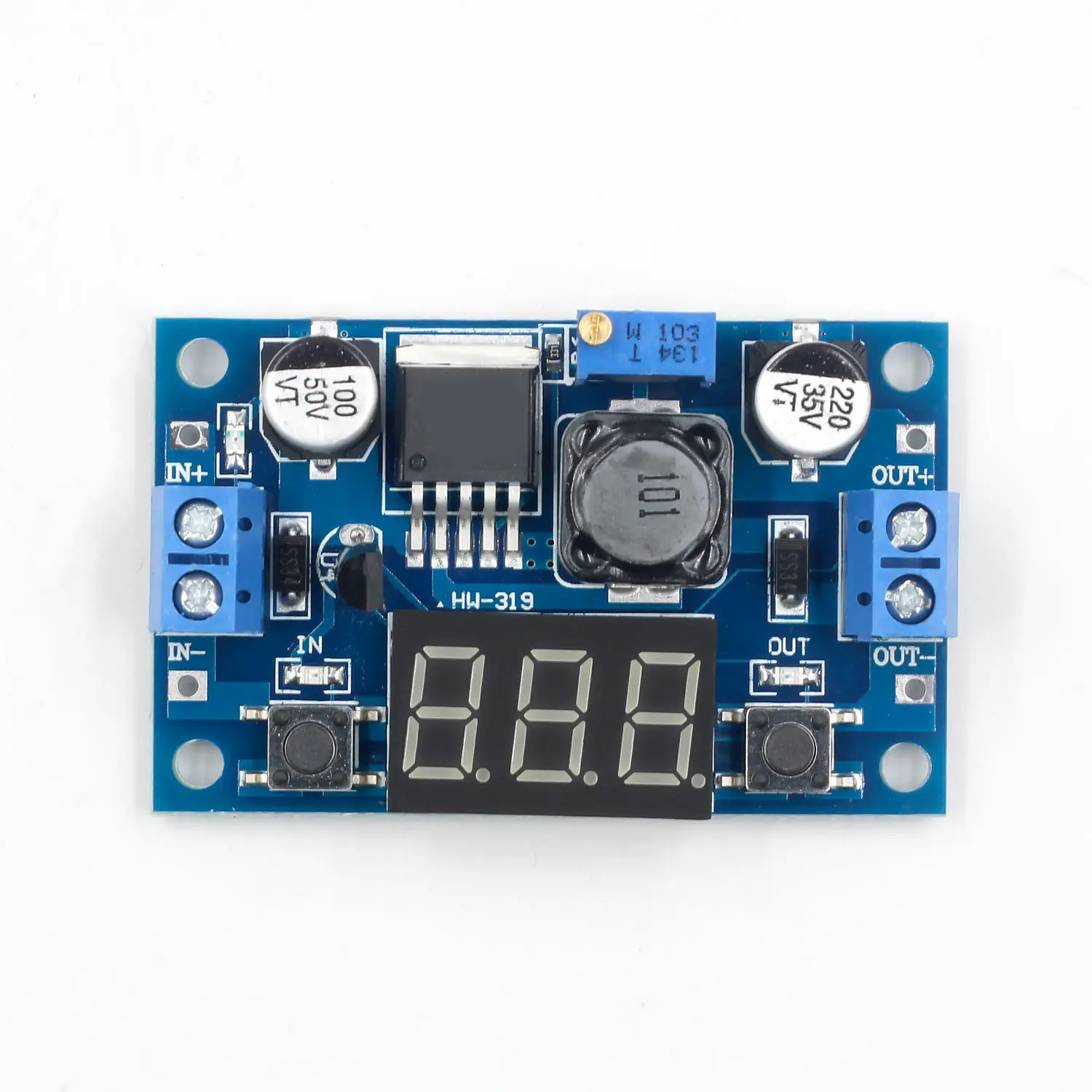

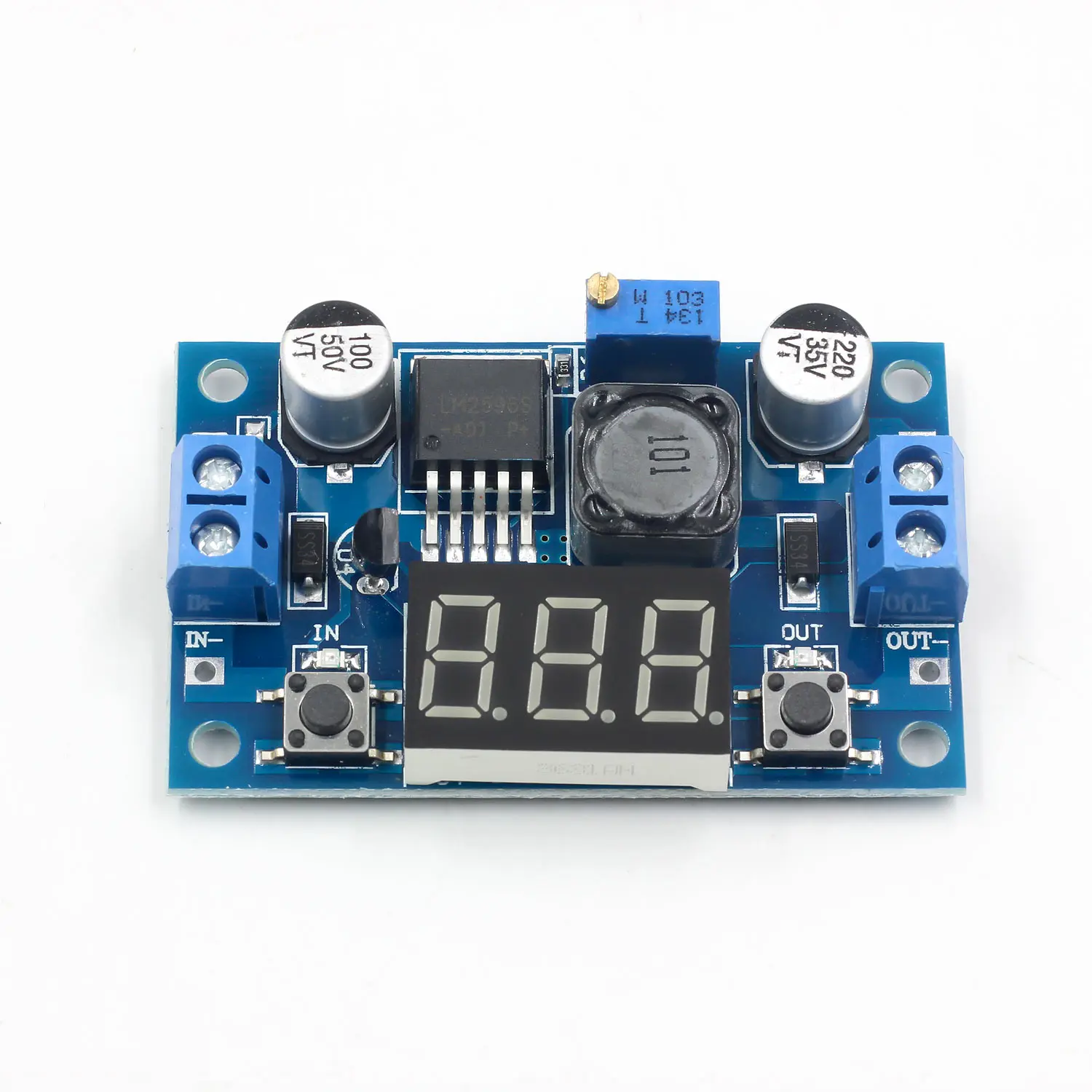

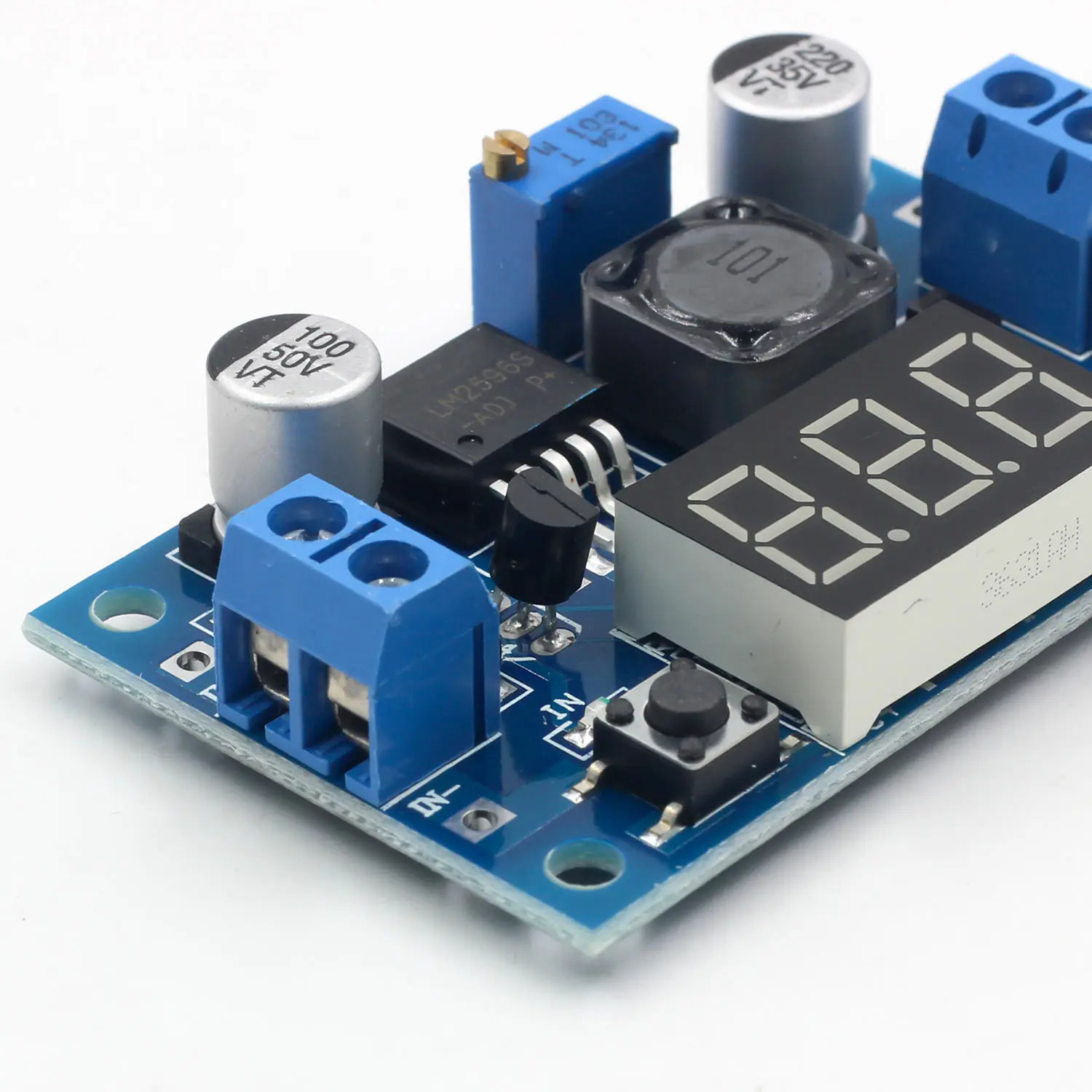

Понижающий модуль LM2596 Постоянный/постоянный ток от 4 0 до 40 В 1 25 37 в регулируемый

Понижающий модуль LM2596 Постоянный/постоянный ток от 4 0 до 40 В 1 25 37 в регулируемый

Создание аналогичной продукции, самый доступный, самый продаваемый модуль LM2596 с дисплеем напряжения

Особенности

1. Диапазон входного напряжения: 440VDC

2. Выход Диапазон напряжения: 1,25-37VDC регулируемый

3. Выходной ток: 2 А

4. Вольтметр Диапазон: от 0 до 40V, погрешность ± 0,1 V

5. Защита от обратной полярности на входе

6. Встроенная функция защиты от короткого замыкания

7. Встроенная функция теплового отключения

8. Д х Ш х В = 6,1*3,4*12 см

9. Вес: 22 г

10.LEDdigital вольтметр трубки, Точность регулируемая функция, может быть использована для вашей многоцелевой Регулируемый точный.

11. Нажмите правой клавишей, чтобы дисплей мог отображать Входное или выходное напряжение. Когда правый светодиодный светильник «выход», он показывает выход, левый «вход» светодиодного шоу.

Как отрегулировать точность?

(1) шаги калибровки напряжения на выходе

Шаг 1, отрегулируйте правой кнопкой так, чтобы светодиодный дисплей «выход» был освещен, вольтметр показывает значение напряжения на выходе; Нажмите правой кнопкой более 2 секунд, отпустите, светодиодный вольтметр и «выход» мигает синхронизацией, так что вы входите в режим калибровки напряжения на выходе.

Шаг 2, Пресс правой кнопкой мыши (с нормальной скоростью) Величина напряжения складываются единое целое; Пресс левую кнопку, при температуре минус единое целое; В связи с проведением единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно Пресс, для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V, Сколько времени занимает вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг 3, нажмите правой кнопкой в течение более 2 секунд, отпустите, чтобы выйти из режима калибровки напряжения на выходе. Все параметры Настраиваются для автоматического отключения, чтобы сохранить.

(2) шаги калибровки входного напряжения

Шаг 1, отрегулируйте правой кнопкой, чтобы «IN» светодиодный светильник, вольтметр показывает значение входного напряжения; Нажмите правой кнопкой более 2 секунд, отпустите, светодиодный вольтметр и «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.

Шаги 2 и 3, в соответствии с методом калибровки напряжения на выходе.

Обратите внимание

Некоторые клиенты сообщают: «модуль не может быть отрегулирован, выходное напряжение всегда равно входному напряжению.» Когда вы сталкиваетесь с этой проблемой, пожалуйста, вращайте потенциометр против часовой стрелки на 10 кругов или более, тогда вы можете регулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет 20 в.

Посылка включает в себя:

1 x LM2596 понижающим Мощность преобразователя постоянного тока DC 4,0 ~ 40 до 1,25-37V + светодиодный вольтметр
