Плата разработки STM32F7 внешняя плата A STM32F746IGT6 MCU STM32F746I объединяет различные

Описание продукта:

Плата разработки STM32 предназначена для STM32F746I, имеет MCU STM32F746IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.





Обзор

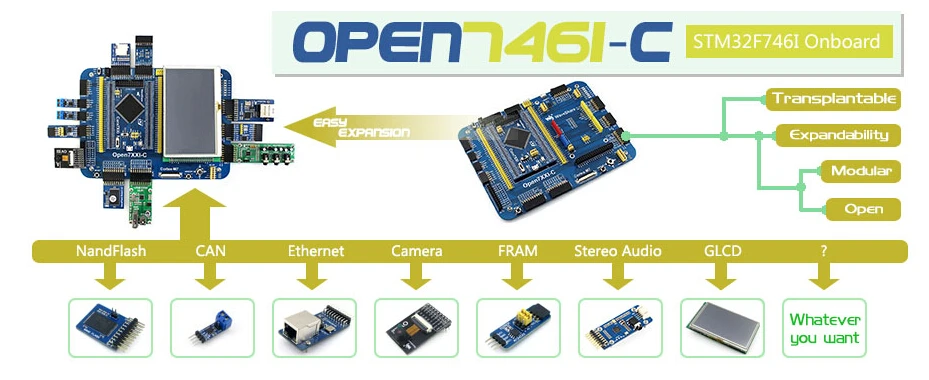

Open746I-C-это разработочная плата STM32, предназначенная дляSTM32F746IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore746I.

Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

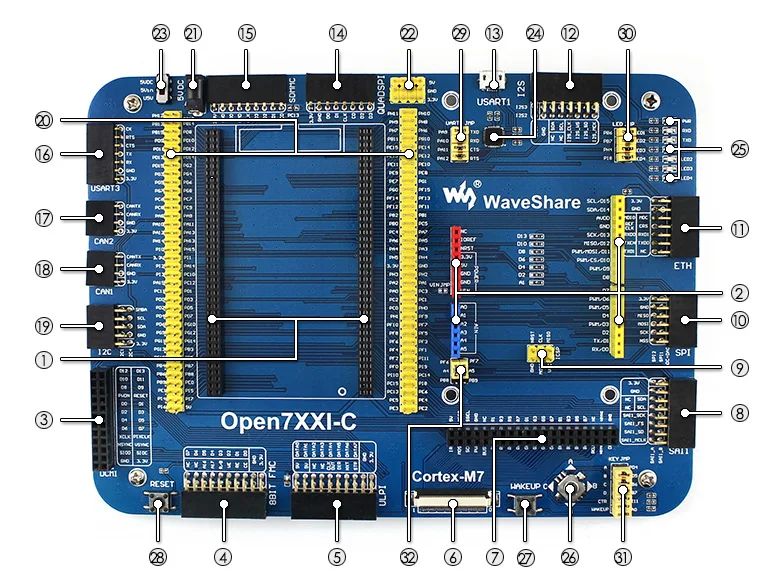

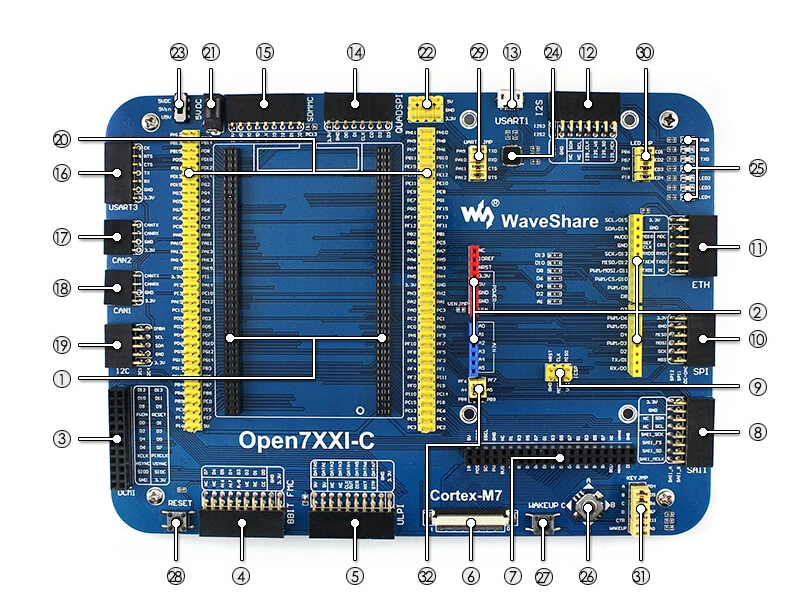

Что на материнском доске



1. MCU разъем основной платы:Для легкого подключения Core746I
2. Arduino интерфейс:Для подключения Arduino щиты
3. DCMI интерфейс:Для подключения камеры
4. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
5. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)
6. ЖК-дисплей интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей
7. ЖК-дисплей интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
8. SAI1 интерфейс:Для подключения звуковые модули
9. ICSP интерфейс:Arduino ICSP
10. SPI1/SPI2 интерфейсы:
    • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.
    • Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
11. Интерфейс Ethernet:Для подключения модули сети Ethernet
12. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
13. USART1 разъем:USB к UASRT через бортовой конвертер CP2102
14. QUADSPI интерфейс:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска
15. SDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
16. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
17. CAN2 интерфейс:Для подключения CAN модули
18. CAN1 интерфейс:Для подключения CAN модули
19. Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.
20. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
21. 5V DC jack
22. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
23. Мощность переключения питания:Питание от 5VDC или USB подключения USART1
24. CP2102:USB UART конвертер
25. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
26. Джойстик:Пять положений
27. WAKE UP кнопка:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
28. Кнопка сброса
29. USART1 джемпер
30. Светодиодный джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
31. Ключ джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
32. Arduino джемпер
    • Короткие верхние штифты, А4, А5 используются в качестве AD функции
    • Короткий нижний штифт, А4, А5 используется в качестве функции I2C

Что на Core746I

1. MCU разъем основной платы:Для легкого подключения Core746I
2. Arduino интерфейс:Для подключения Arduino щиты
3. DCMI интерфейс:Для подключения камеры
4. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
5. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)
6. ЖК-дисплей интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей
7. ЖК-дисплей интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
8. SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380
9. ICSP интерфейс:Arduino ICSP
10. SPI1/SPI2 интерфейсы:
    • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.
    • Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
11. Интерфейс Ethernet:Для подключения модули сети Ethernet
12. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
13. USART1 разъем:USB к UASRT через бортовой конвертер CP2102
14. QUADSPI интерфейс:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска
15. SDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
16. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
17. CAN2 интерфейс:Для подключения CAN модули
18. CAN1 интерфейс:Для подключения CAN модули
19. Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.
20. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
21. 5V DC jack
22. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
23. Мощность переключения питания:Питание от 5VDC или USB подключения USART1
24. CP2102:USB UART конвертер
25. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
26. Джойстик:Пять положений
27. WAKE UP кнопка:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
28. Кнопка сброса
29. USART1 джемпер
30. Светодиодный джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
31. Ключ джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
32. Arduino джемпер
    • Короткие верхние штифты, А4, А5 используются в качестве AD функции
    • Короткий нижний штифт, А4, А5 используется в качестве функции I2C

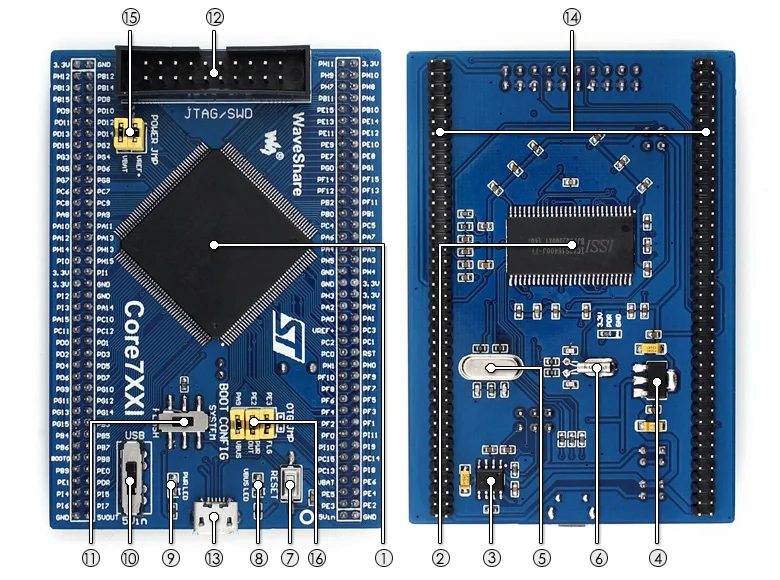

1. STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель
   • Особенности:Инструкции по одноцикличному DSP
   • Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц
   • Операционной Напряжение:1,7 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 320 + 16 + 4kB SRAM
   • MCU интерфейсы связи:
     • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
     • 2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
     • 1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
     • 1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xspdifrx, 1xHDMI-CEC
     • USB 2,0-1 шт. OTG FS
     • USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
     • 1x10/100 Ethernet MAC
   • AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP
2. IC42S16400J / IS42S16400J
   :SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
3. MIC2075:Бортовое USB устройство управления питанием
4. AMS1117-3.3:3,3 V регулятор напряжения
5. 8 м с украшением в виде кристаллов
6. 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой
7. Кнопка сброса
8. VBUS светодиодный
9. Мощность индикатор
10. Мощность переключения питания,Питание от 5Vin или USB подключения
11. Выбор режима загрузки,Для настройки BOOT0 pin-код
12. Интерфейс JTAG/SWD:Для отладки/программирования
13. Разъем USB,Поддержка устройства и/или хоста
14. MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
15. Перемычка питания
    • VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
    • VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
16. OTG джемпер
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку для отключения от соответствующего порта ввода/вывода

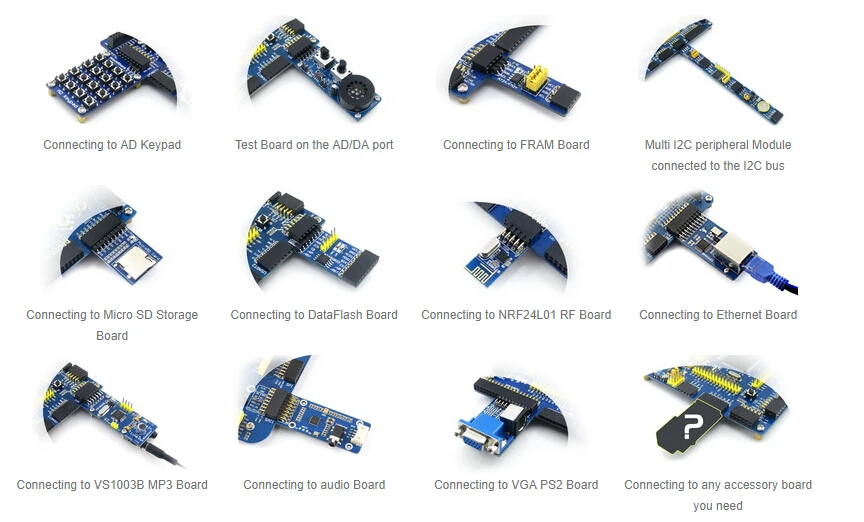

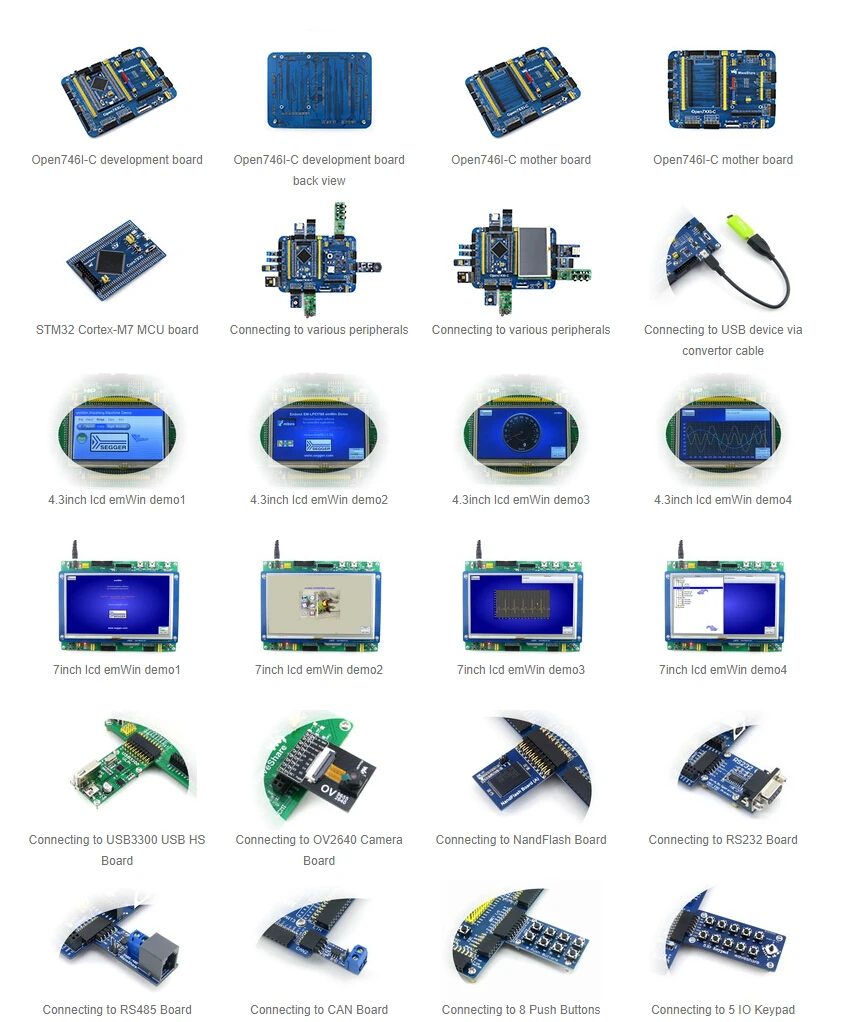

Фото



---

Примечание:
Модули на фотографиях только для справки.
Open746I-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

Развития ресурсы

• Схема
• Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
• Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
• STM32 datasheets
• STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open746I-C

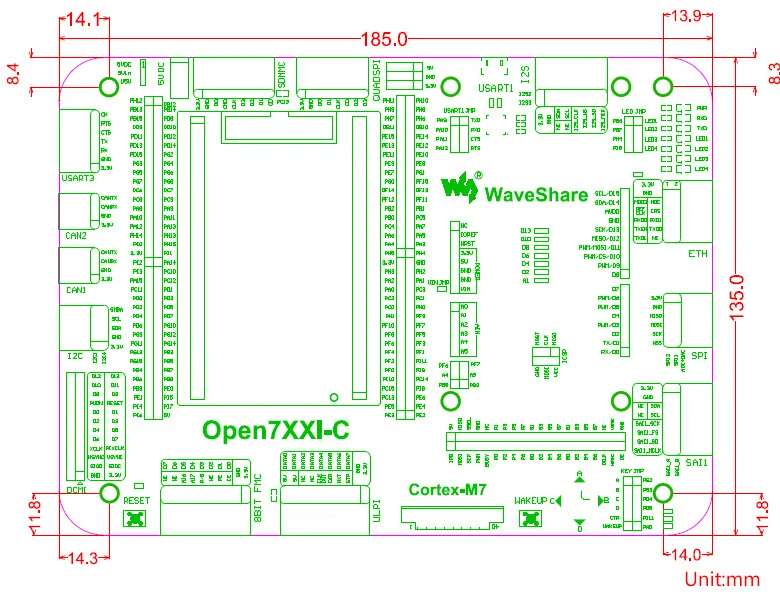

Размеры

Посылка содержание

Вес:0,744 кг

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

Стандартный посылка

1. Open746I-C макетная плата x 1
2. Разъем USB типа A для micro B кабель x 1
3. Штепсельная Вилка USB типа A для micro B x 1
4. 4-контактный 2 в упаковке x 1
5. Адаптер питания 5 В x 1
6. Руководство пользователя CD x 1

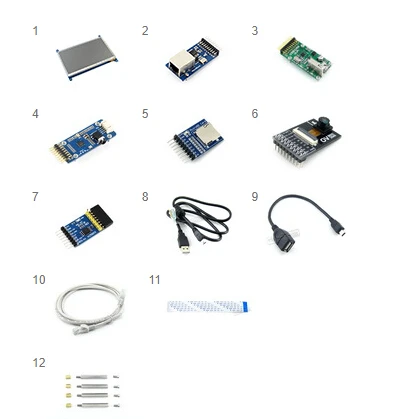

Аксессуар Панели посылка

1. 7 дюймов емкостный сенсорный экран ЖК-дисплей (F)-1 шт.
2. DP83848 плата Ethernet x 1
3. USB3300 USB HS плата x 1
4. WM8960 аудио Плата x 1
5. Плата для хранения Micro SD x 1
6. OV2640 плата камеры x 1
7. W25QXX DataFlash Board x 1
8. Usb-разъем типа A для мини-кабеля типа B x 1
9. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
10. Ethernet-кабель-1 шт.
11. 40-контактный FFC × 1 шт.
12. 7 дюймов ЖК-дисплей винтов x 1
